Shelly Pro LoRa Add-On přídavný long range adaptér

Detailní popis produktu

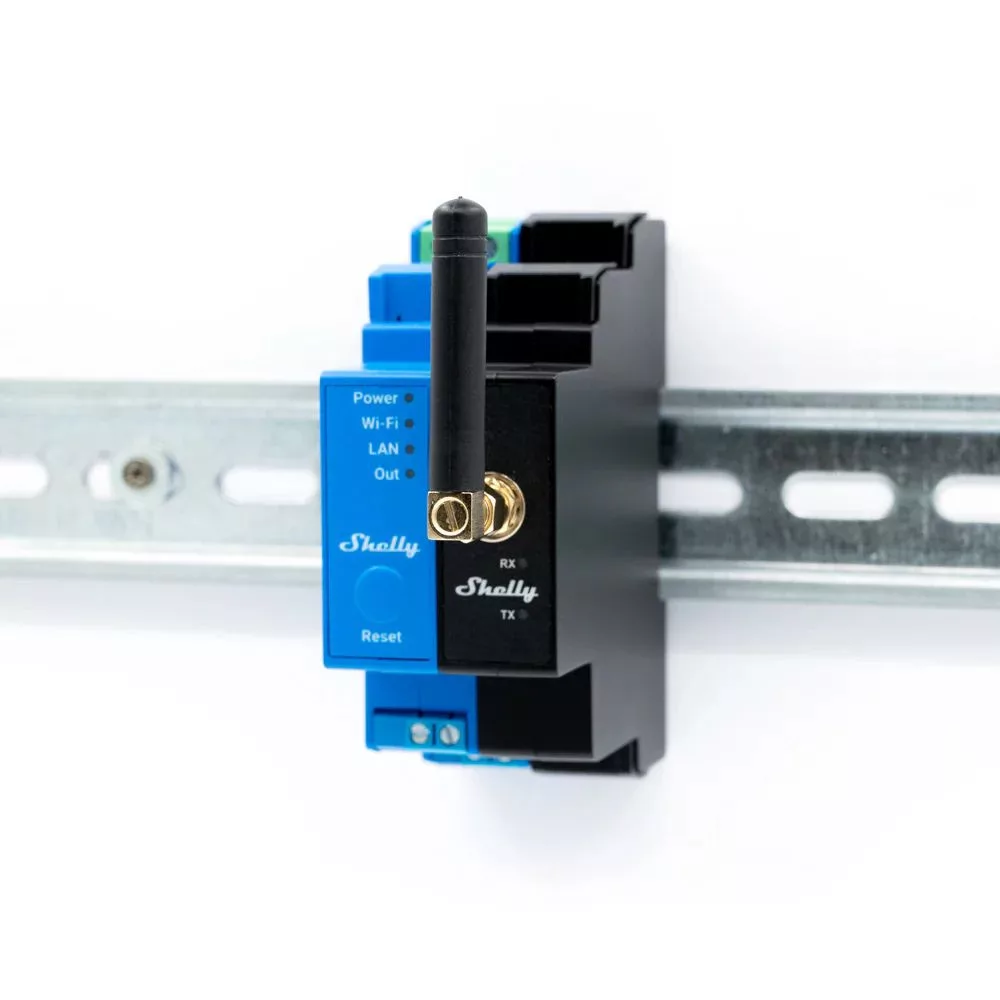

Shelly Pro LoRa Add-on je přídavný komunikační modul, který rozšiřuje vybraná zařízení řady Shelly Pro o bezdrátovou komunikaci pomocí technologie LoRa v evropském pásmu EU868. Nejde o samostatné zařízení – modul nemá vlastní napájení ani řízení a pracuje výhradně ve spojení s hostitelským zařízením Shelly Pro, ke kterému se připojuje přes proprietární sériové rozhraní Shelly. Tímto rozhraním získává napájení 3,3 V a přijímá i předává data. Výsledkem je kompaktní řešení pro DIN lištu, které přidá dálkovou komunikaci tam, kde by kabeláž byla nákladná a běžné bezdrátové sítě nedosáhnou.

Modul cílí na instalace, kde Wi-Fi, Bluetooth ani klasické síťové připojení nestačí. LoRa je navržena pro přenos malého množství dat na velké vzdálenosti při nízké spotřebě, což z ní dělá vhodnou volbu pro rozlehlé areály, venkovní objekty, kovové rozvaděče a technologicky členitá prostředí. Shelly Pro LoRa Add-on tak umožňuje ovládat a monitorovat zařízení Shelly Pro i na místech, kde je běžná konektivita nespolehlivá nebo zcela nedostupná.

Komunikace LoRa s dosahem až 5 km

Klíčovou funkcí modulu je bezdrátová komunikace LoRa s dosahem až 5 000 metrů. Reálný dosah vždy závisí na místních podmínkách – zástavbě, terénu, překážkách, umístění a zisku antény. LoRa dosahuje velkého dosahu díky nízké přenosové rychlosti a robustní modulaci, takže signál překonává překážky lépe než širokopásmové technologie. Modul pracuje v pásmu EU868 s maximálním vysílacím výkonem pod 14 dBm a spotřebou nižší než 150 mW, což umožňuje dlouhodobý provoz bez zbytečné zátěže hostitelského zařízení. Právě kombinace velkého dosahu a nízké spotřeby je důvodem, proč se LoRa používá pro vzdálený monitoring a řízení technologií rozmístěných na velké ploše.

Připojení k zařízení Shelly Pro a kompatibilita

Shelly Pro LoRa Add-on funguje pouze jako doplněk kompatibilního hostitelského zařízení. Pro rozpoznání modulu musí být na hostiteli firmware verze 2.0 nebo novější a modul musí být řádně nasazen na proprietární sériové rozhraní Shelly. Pro samotnou komunikaci jsou potřeba minimálně dva LoRa body – typicky dvě zařízení Shelly Pro, každé s vlastním LoRa doplňkem. Modul podporuje topologie jeden na jednoho, jeden na více i více na jednoho, přičemž všechny body musí mít shodné nastavení LoRa (frekvence, šířka pásma, spreading factor). Hostitelské zařízení přitom nadále plní i svou původní funkci, takže může současně spínat, měřit nebo stmívat a zároveň komunikovat přes LoRa.

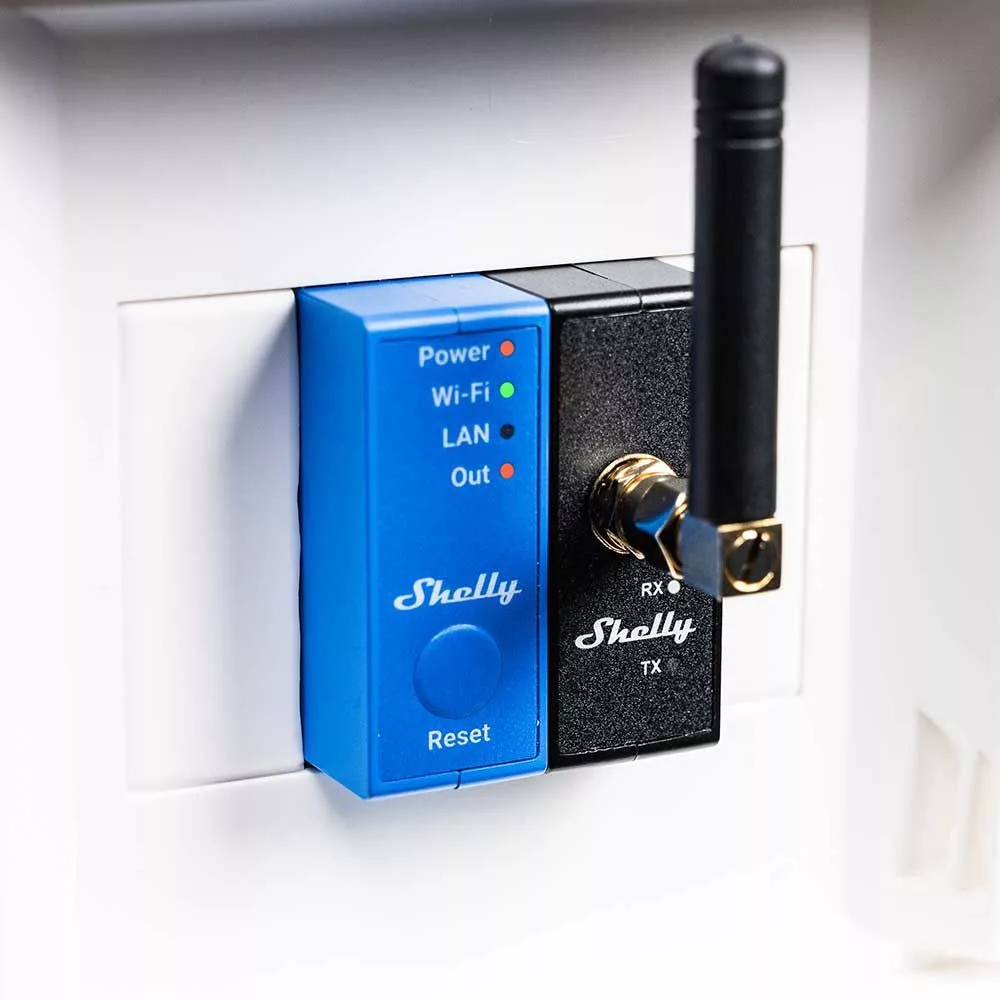

Mezi kompatibilní hostitele patří spínací a měřicí zařízení řady Shelly Pro. Jako gateway pro vzdálený energetický monitoring se hodí například Shelly Pro 3EM pro třífázové měření spotřeby nebo Shelly Pro EM-50 s integrovaným spínacím výstupem, u nichž lze naměřená data přenášet na dálku do vzdálené řídicí jednotky. Dvě LED na modulu přehledně signalizují provoz: horní LED bliká při příjmu dat (RX), dolní při vysílání (TX).

SMA konektor a externí anténa

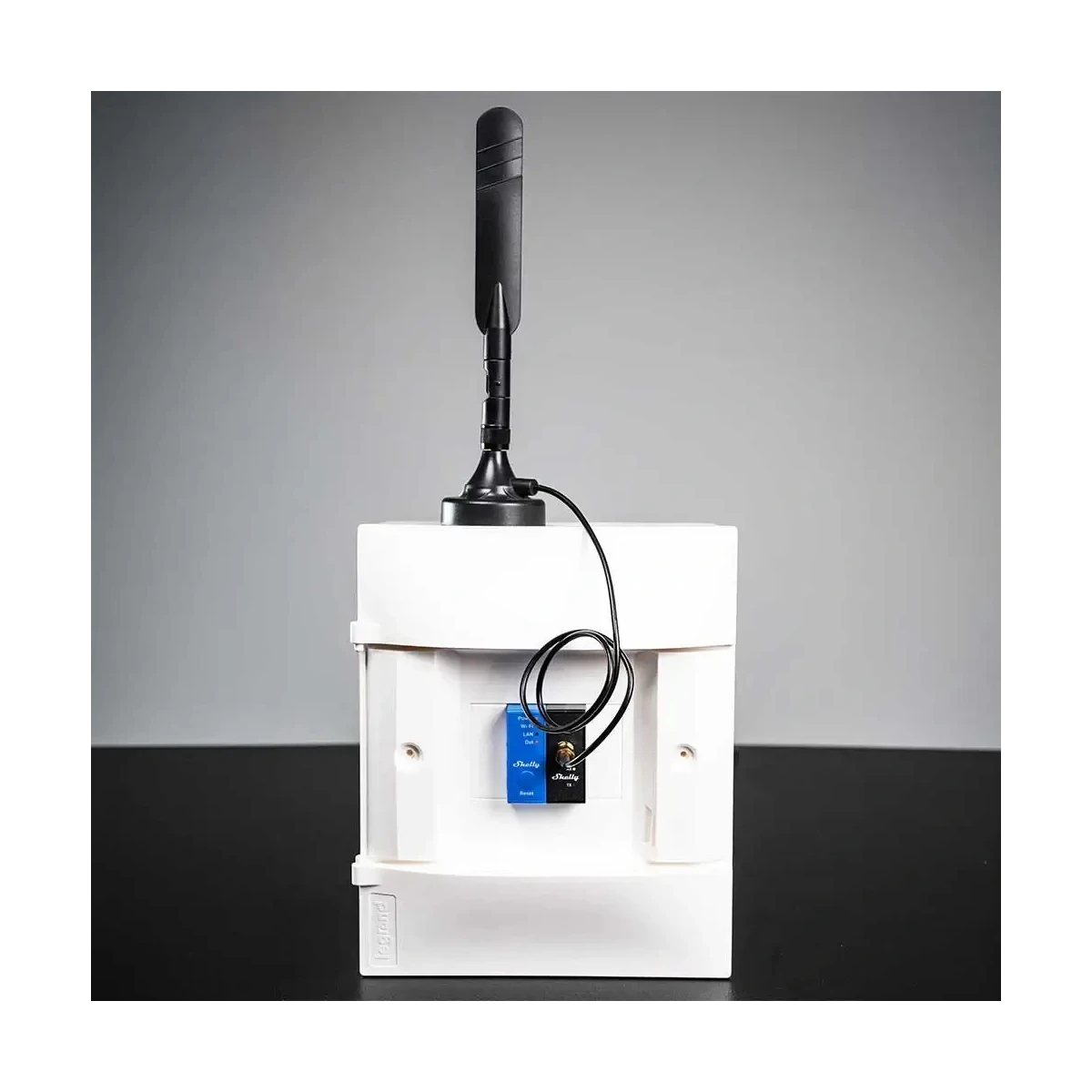

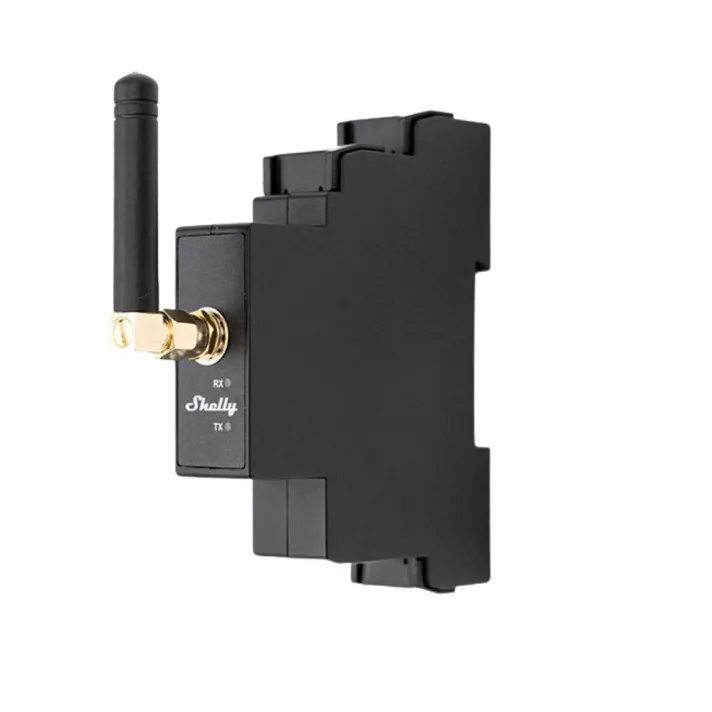

Modul je osazen konektorem SMA-M pro připojení externí antény. To je zásadní přednost v náročných instalacích, protože anténu lze prodloužit a vyvést mimo kovový nebo plastový rozvaděč, umístit ji do vhodnější polohy nebo nahradit anténou s vyšším ziskem. Kovové skříně, technické místnosti a konstrukce budov jinak signál výrazně tlumí, takže možnost vysunout anténu ven přímo rozhoduje o kvalitě a stabilitě spojení. Kompatibilní anténa pracuje ve frekvenčním rozsahu 863–870 MHz s impedancí 50 ? a poměrem stojatých vln SWR pod 3,0.

Galvanické oddělení a bezpečný provoz

Shelly Pro LoRa Add-on je galvanicky oddělen, což zvyšuje bezpečnost a spolehlivost provozu v profesionálních rozvaděčích. Oddělení komunikační části snižuje riziko přenosu rušení a nežádoucích proudů mezi modulem a hostitelským zařízením. V kombinaci s provedením pro DIN lištu, plastovým černým krytem a kompaktními rozměry je modul připraven na trvalé nasazení v technických panelech a automatizačních rozvaděčích.

Vlastní skripty, šifrování a ochrana proti přetížení

Modul podporuje vlastní skripty, díky nimž lze jeho chování přesně přizpůsobit konkrétnímu projektu – od časových plánů a stmívání přes ovládání čerpadel a osvětlení až po přenos dat z dalších senzorů. Přenos je zabezpečen šifrováním AES-CCM a v rámci protokolu Shelly umožňuje unicast, multicast i broadcast adresování. Pro pásmo EU868 modul podporuje režim nízké spotřeby, který umožňuje kontinuální komunikaci bez omezení duty cycle. Součástí je i mechanismus Safety Stop: pokud je dosaženo 25 % doporučené hodinové doby vysílání, modul dočasně zastaví přenos jako ochranu proti chybné konfiguraci nebo vadnému skriptu a automaticky jej obnoví, jakmile hodinové využití klesne pod limit.

Reálné využití Shelly Pro LoRa Add-on

Shelly Pro LoRa Add-on se uplatní všude, kde je potřeba spolehlivé spojení na dlouhé vzdálenosti. V chytrém veřejném a pouličním osvětlení umožňuje ovládat světelné okruhy, nastavovat harmonogramy, stmívat podle provozu a přijímat hlášení o poruchách, čímž snižuje spotřebu i náklady na údržbu. V přesném zemědělství a vzdáleném zavlažování řídí čerpadla, postřikovače a zavlažovací zóny podle časových plánů nebo vlhkosti půdy. Ve skladech a velkých halách vytváří zónovou automatizaci osvětlení a energetický monitoring tam, kde regály a konstrukce běžnému signálu překážejí. U vzdálených technických objektů, rozvoden a čerpacích systémů dovoluje řídit a sledovat technologie bez časté fyzické kontroly a upozorňuje na poruchy v reálném čase.

Časté dotazy

Která zařízení Shelly Pro jsou s modulem kompatibilní?

Modul spolupracuje s vybranými zařízeními řady Shelly Pro, mimo jiné Pro 1, Pro 1PM, Pro 2, Pro 2PM, Pro 3EM, Pro EM-50, řadou Pro Dimmer a Pro RGBWW PM. Hostitelské zařízení musí mít firmware verze 2.0 nebo novější a modul musí být připojen na proprietární sériové rozhraní Shelly.

Stačí jeden modul, nebo potřebuji dva?

Pro obousměrnou LoRa komunikaci jsou potřeba minimálně dva komunikační body, tedy alespoň jeden vysílač a jeden přijímač. Nejrobustnější je zapojení, kdy má každé zařízení, které má komunikovat přes LoRa, vlastní LoRa doplněk. Všechny body musí používat shodné nastavení LoRa.

Funguje hostitelské zařízení normálně i s nasazeným modulem?

Ano. Zařízení Shelly Pro může současně pracovat jako lokálně ovládaný prvek a jako LoRa komunikační bod. Přidání modulu tedy neomezuje jeho původní funkci, jako je spínání nebo měření spotřeby.

Proč modul náhle přestal vysílat, i když jsou zařízení blízko sebe?

Nejčastější příčinou je Safety Stop navázaný na regulatorní duty cycle v pásmu EU868. Když vysílání překročí stanovený limit, modul přenos dočasně zablokuje bez ohledu na vzdálenost mezi zařízeními. Provoz se automaticky obnoví, jakmile hodinové využití klesne zpět pod doporučenou mez.

Technické parametry

Obsah balení

• Shelly Pro LoRa Add-on
• externí SMA anténa (863–870 MHz)
• montážní držák na DIN lištu
• tištěný návod
