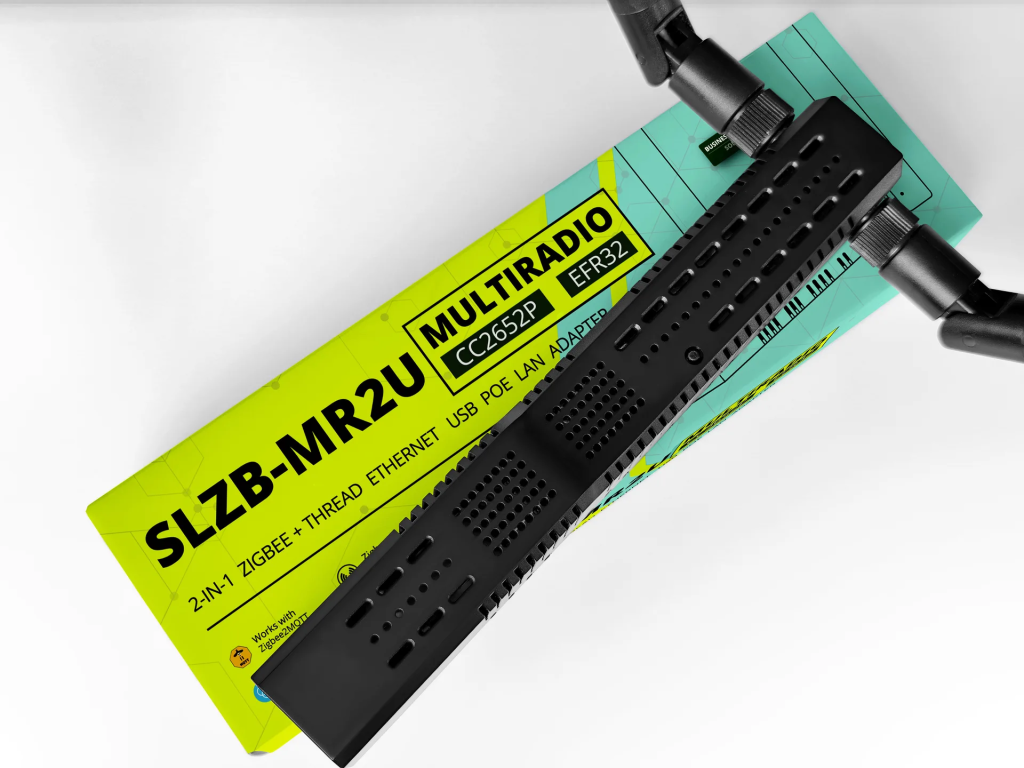

SMLIGHT SLZB-MR2U Zigbee 3.0 + Thread Koordinátor s podporou PoE, LAN, USB a Wi-Fi

Detailní popis produktu

SMLIGHT SLZB-MR2U je pokročilý síťový koordinátor pro chytrou domácnost, který slouží jako rozhraní mezi Zigbee nebo Thread zařízeními a systémem typu Home Assistant. Není vázaný pouze na USB port serveru, takže jej můžete umístit tam, kde má bezdrátová síť Zigbee nebo Thread nejlepší pokrytí, ne tam, kde fyzicky stojí Raspberry Pi, mini PC, NAS nebo jiný server.

Model MR2U patří mezi univerzální adaptéry SMLIGHT řady MRxU. Podporuje Zigbee 3.0, Matter-over-Thread, připojení přes Ethernet, USB i Wi-Fi a napájení přes USB-C nebo PoE. Díky tomu je vhodný pro domácí instalace, technicky pokročilejší Home Assistant projekty i pro stabilnější instalace, kde je požadováno kabelové připojení, vzdálená správa a možnost umístit koordinátor mimo hlavní server.

Zigbee koordinátor pro ZHA a Zigbee2MQTT

V režimu Zigbee koordinátoru vytváří SLZB-MR2U centrální bod Zigbee sítě. K tomuto koordinátoru se následně připojují Zigbee senzory, vypínače, relé, zásuvky, termostatické hlavice, ovladače a další zařízení. Koordinátor zajišťuje komunikaci mezi Zigbee sítí a nadřazeným systémem, typicky Home Assistantem se ZHA nebo Zigbee2MQTT.

Pro Zigbee část je použit rádiový čip Texas Instruments CC2652P, který je v komunitě Home Assistant a Zigbee2MQTT běžně využívaný pro koordinátory i routery. Výhodou síťového řešení je možnost připojit adaptér přes Ethernet a umístit jej mimo server, například do centrálnější části domu. To je důležité zejména u instalací, kde je server zavřený v racku, technické místnosti nebo kovové skříni, což může zhoršovat bezdrátový signál.

SLZB-MR2U může fungovat také jako Zigbee router. V tomto režimu nevytváří novou Zigbee síť, ale rozšiřuje dosah už existující sítě. Použití jako router dává smysl například ve větších domech, v patrových instalacích nebo v místech, kde je potřeba posílit pokrytí mezi koordinátorem a koncovými zařízeními.

Důležité je rozlišovat, že Zigbee koordinátor je v jedné Zigbee síti vždy hlavní zařízení. Pokud už máte existující Zigbee síť, výměna koordinátoru může vyžadovat migraci nebo znovupárování zařízení podle použité platformy a konfigurace. Pro novou instalaci je ale síťový koordinátor praktické řešení, protože umožní lépe naplánovat fyzické umístění rádiové části.

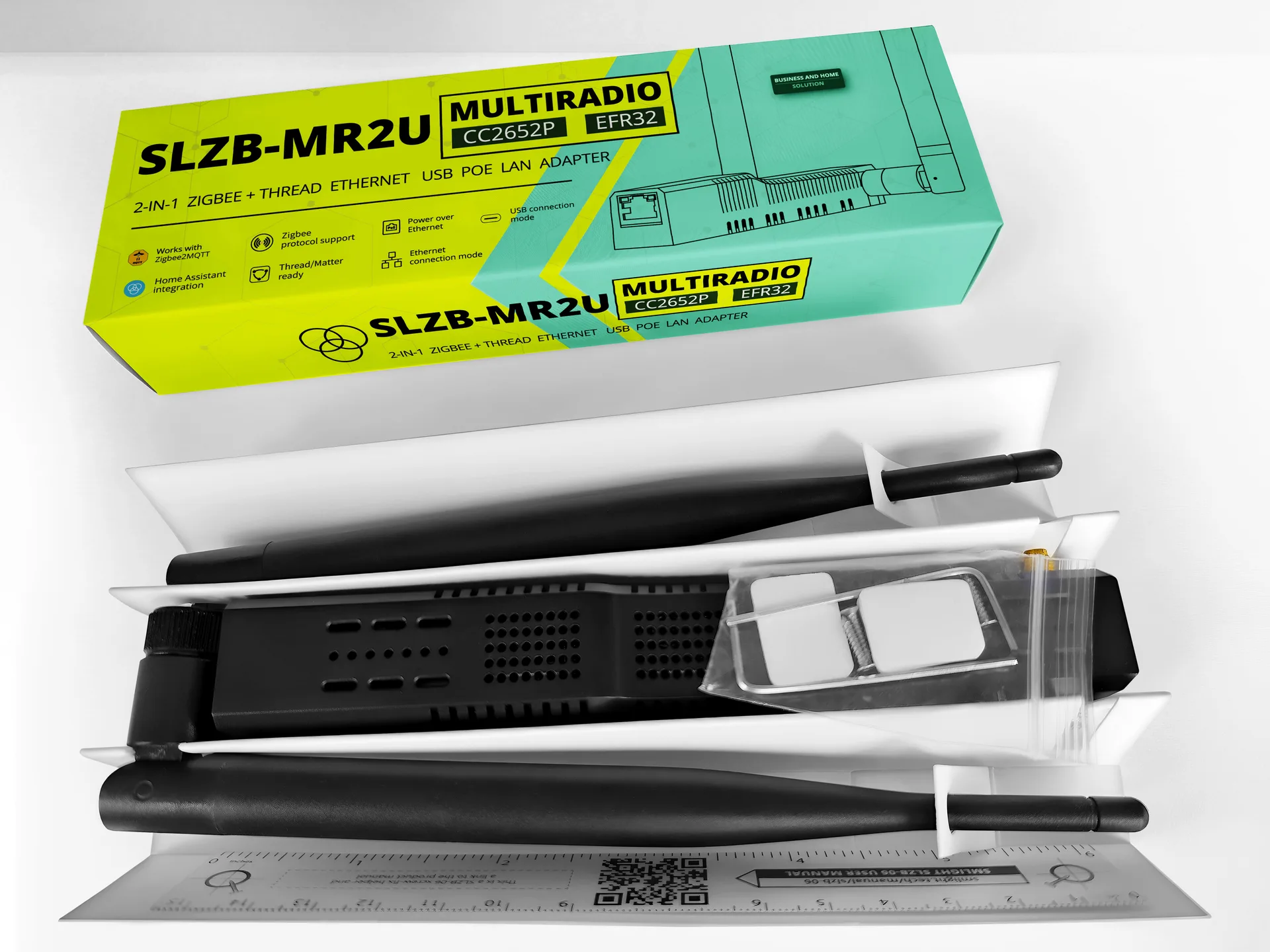

Externí antény jsou určeny samostatně pro Zigbee a Thread část. Každá z nich má zisk +5 dB a lze je mechanicky natočit do vhodné polohy. V praxi je vhodné umístit adaptér mimo velké kovové předměty, mimo rozvaděč a s dostatečným odstupem od Wi-Fi routeru, protože Zigbee i Wi-Fi používají pásmo 2,4 GHz.

Výstupní výkon rádiové části je uváděn až +20 dB. Samotný výkon ale není jediným faktorem stability. Pro spolehlivou Zigbee síť je důležité i správné rozmístění trvale napájených Zigbee routerů, například chytrých zásuvek, relé nebo jiných síťově napájených Zigbee prvků.

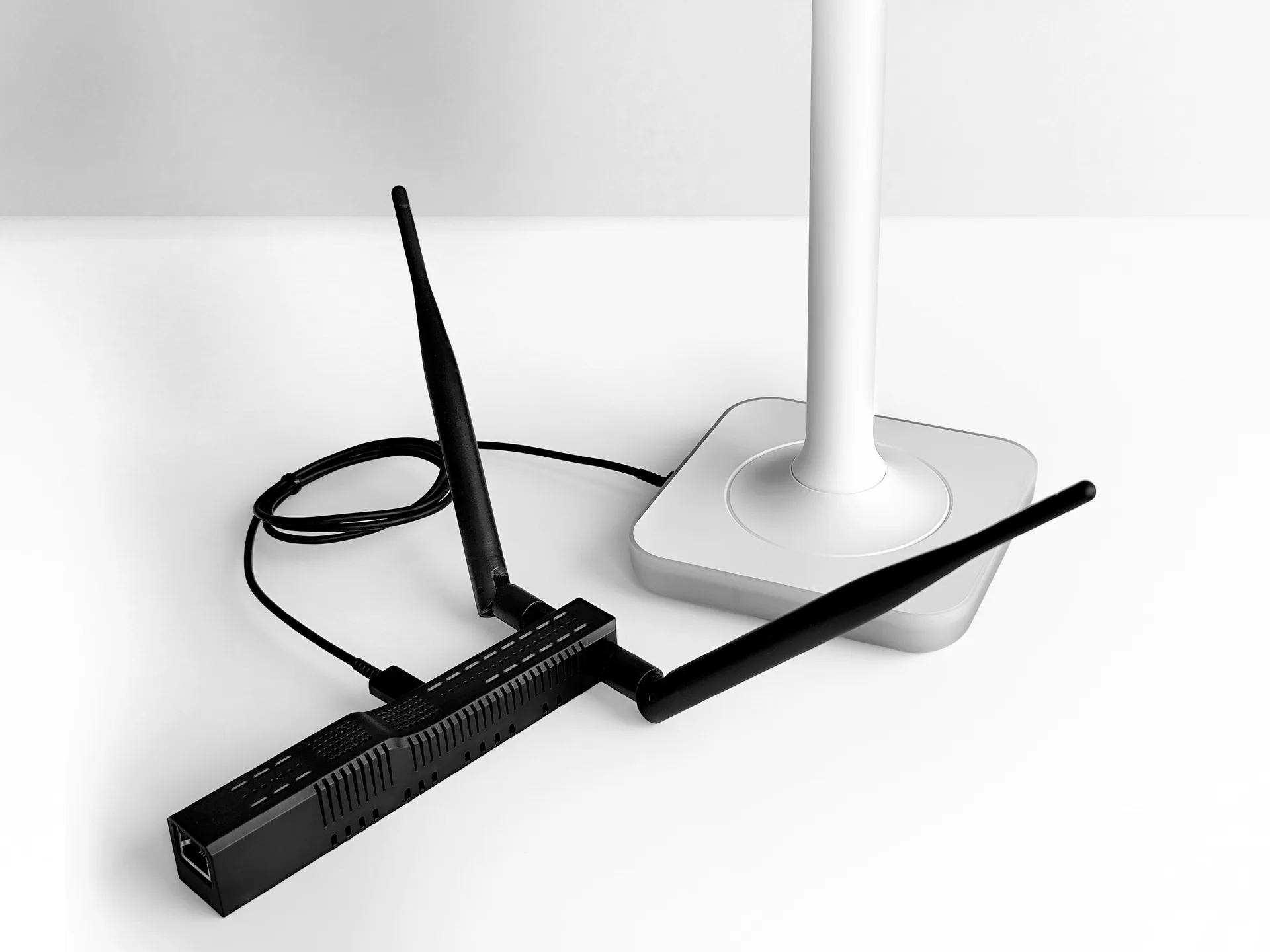

Thread a Matter-over-Thread pro moderní chytrou domácnost

Vedle Zigbee obsahuje SLZB-MR2U také samostatný rádiový čip Silicon Labs EFR32MG21 pro Thread. Thread je nízkoenergetická síťová technologie používaná mimo jiné pro zařízení Matter-over-Thread. Na rozdíl od klasické Wi-Fi není každé koncové zařízení připojené přímo do domácí Wi-Fi sítě, ale komunikuje přes Thread mesh síť.

V režimu Thread může zařízení sloužit jako Matter-over-Thread router s podporou OTBR. OTBR znamená OpenThread Border Router, tedy prvek, který propojuje Thread síť s IP sítí. Prakticky řečeno umožňuje, aby Thread zařízení mohla komunikovat se systémem chytré domácnosti a se zbytkem sítě.

SLZB-MR2U podporuje také současný provoz Zigbee a Thread. To je podstatné u instalací, kde se kombinuje starší a rozšířený ekosystém Zigbee s novějšími zařízeními postavenými na Matter-over-Thread. Není tedy nutné řešit dvě samostatná fyzická zařízení jen proto, že část domácnosti používá Zigbee a část Thread.

Thread ani Matter samy o sobě neznamenají automatickou kompatibilitu se všemi funkcemi konkrétního zařízení. Reálná funkčnost vždy závisí na použité platformě, firmwaru, integraci a konkrétním koncovém zařízení. SLZB-MR2U zde plní roli síťového adaptéru a border routeru, nikoli univerzální záruky, že každé Matter zařízení bude ve všech systémech podporovat všechny své pokročilé funkce.

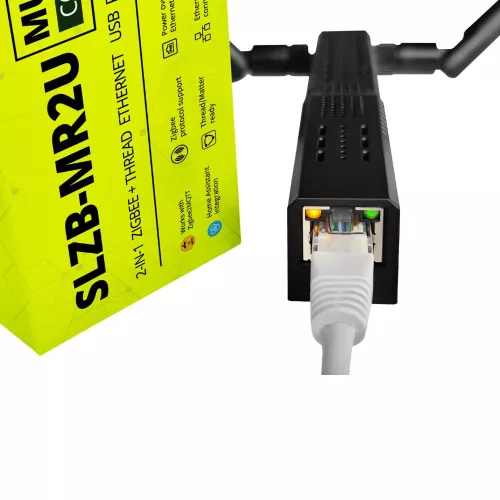

LAN, USB, Wi-Fi a PoE v jednom zařízení

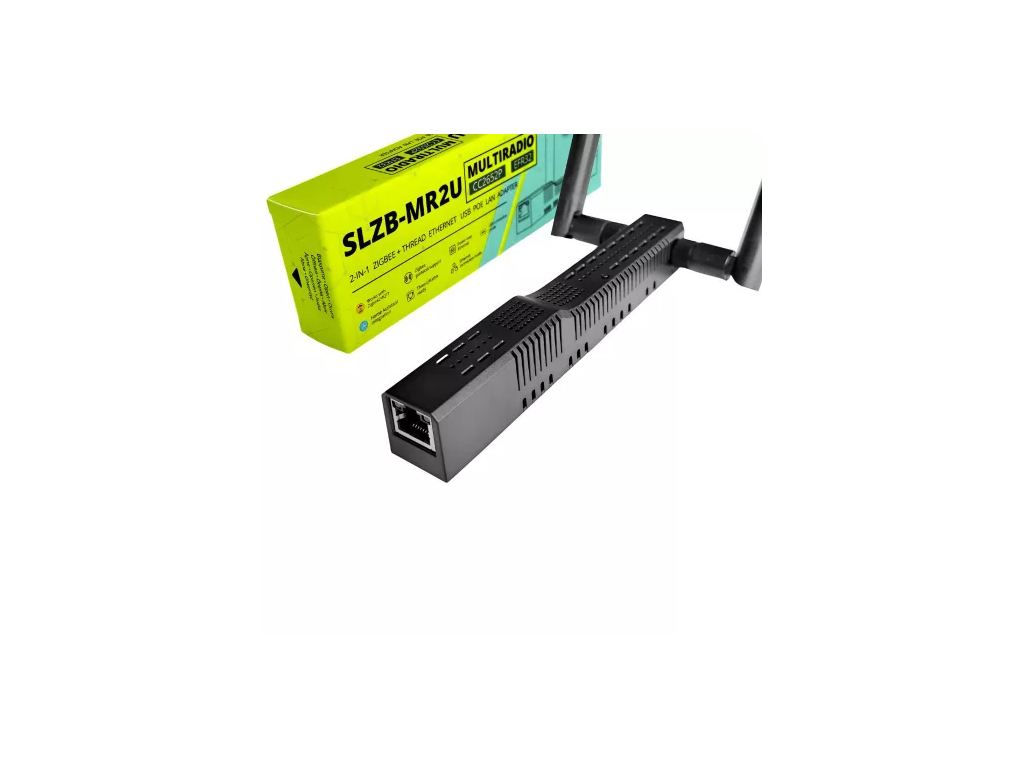

SLZB-MR2U lze k systému připojit několika způsoby. Nejvhodnější pro stabilní instalaci je obvykle Ethernet, protože odděluje rádiovou část od serveru a současně nevyužívá další bezdrátové pásmo. Ethernetové připojení pracuje rychlostí 10/100 Mb/s a je obsluhováno čipem W5500 WIZnet.

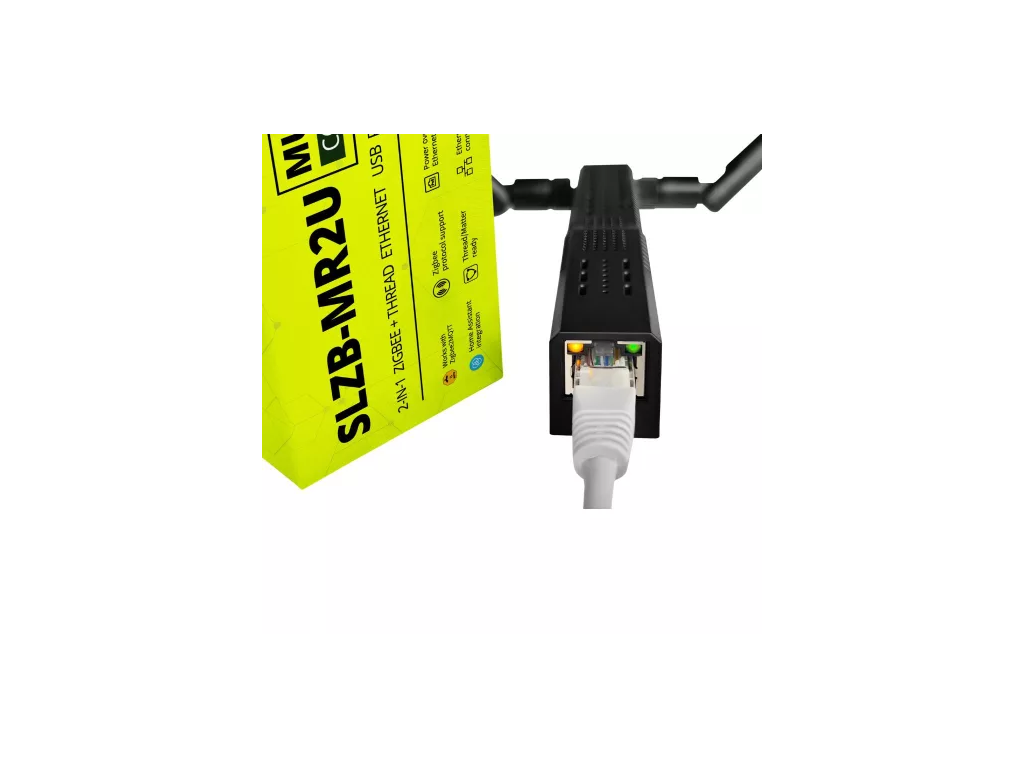

Napájení je možné přes USB Type-C nebo přes PoE podle IEEE 802.3af. PoE je praktické zejména tam, kde chcete koordinátor instalovat na stěnu, pod stůl, do technického prostoru nebo na jiné místo, kam je snadné přivést síťový kabel, ale nechcete řešit samostatný napájecí adaptér. Jeden kabel pak zajišťuje jak data, tak napájení.

Zařízení podporuje i současné připojení USB-C a PoE. Napájecí část obsahuje ochranu proti přepětí a optoelektronické oddělení, takže jednotlivé napájecí cesty jsou navrženy s ohledem na bezpečnější provoz při různých způsobech zapojení. Běžná spotřeba je uváděna přibližně 1 až 1,5 W, takže jde o zařízení s velmi nízkým provozním odběrem.

Wi-Fi připojení je podporováno v pásmu 2,4 GHz. Použití přes Wi-Fi může dávat smysl v místech, kde není dostupný Ethernet, ale pro kritickou Zigbee nebo Thread infrastrukturu je vhodnější kabelové připojení. Zigbee, Thread, Bluetooth i 2,4GHz Wi-Fi sdílí stejnou frekvenční oblast, proto je při bezdrátovém zapojení vhodné řešit kanály, vzdálenost od routeru a fyzické umístění adaptéru.

USB passthrough pro síťové použití USB adaptérů

Verze MR2U podporuje USB passthrough. Tato funkce umožňuje připojit externí USB adaptér do SLZB-MR2U a zpřístupnit jej po síti podobně, jako kdyby byl připojen přímo k serveru. V praxi se používá hlavně pro USB zařízení s převodníky typu CP210x, CH340 nebo CH9102.

USB passthrough je užitečný v situacích, kdy potřebujete mít USB rádiový adaptér nebo jiný podporovaný USB prvek fyzicky jinde než server. Server může zůstat v racku, skříni nebo technické místnosti, zatímco samotné rádiové zařízení je umístěné výhodněji z hlediska pokrytí. Tím se snižuje potřeba dlouhých USB kabelů, které mohou být nespolehlivé a citlivé na rušení.

Pokud je SLZB-MR2U napájený přes PoE, může napájet také připojené USB zařízení v rámci USB passthrough režimu. To zjednodušuje instalaci, protože k adaptéru vede pouze Ethernetový kabel s PoE napájením. U pokročilých instalací tak lze centralizovat napájení přes PoE switch nebo PoE injektor.

Tato funkce není totéž jako běžný USB hub pro libovolné periferie. Je určena především pro technické smart-home použití, kde se po síti zpřístupňuje kompatibilní USB sériové zařízení. Před nasazením je vhodné ověřit konkrétní typ USB zařízení a jeho podporu v cílovém systému.

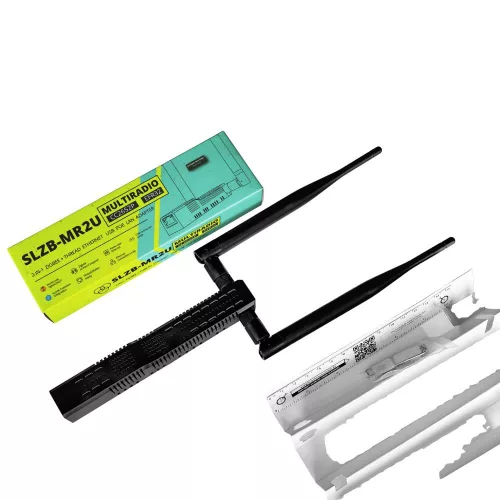

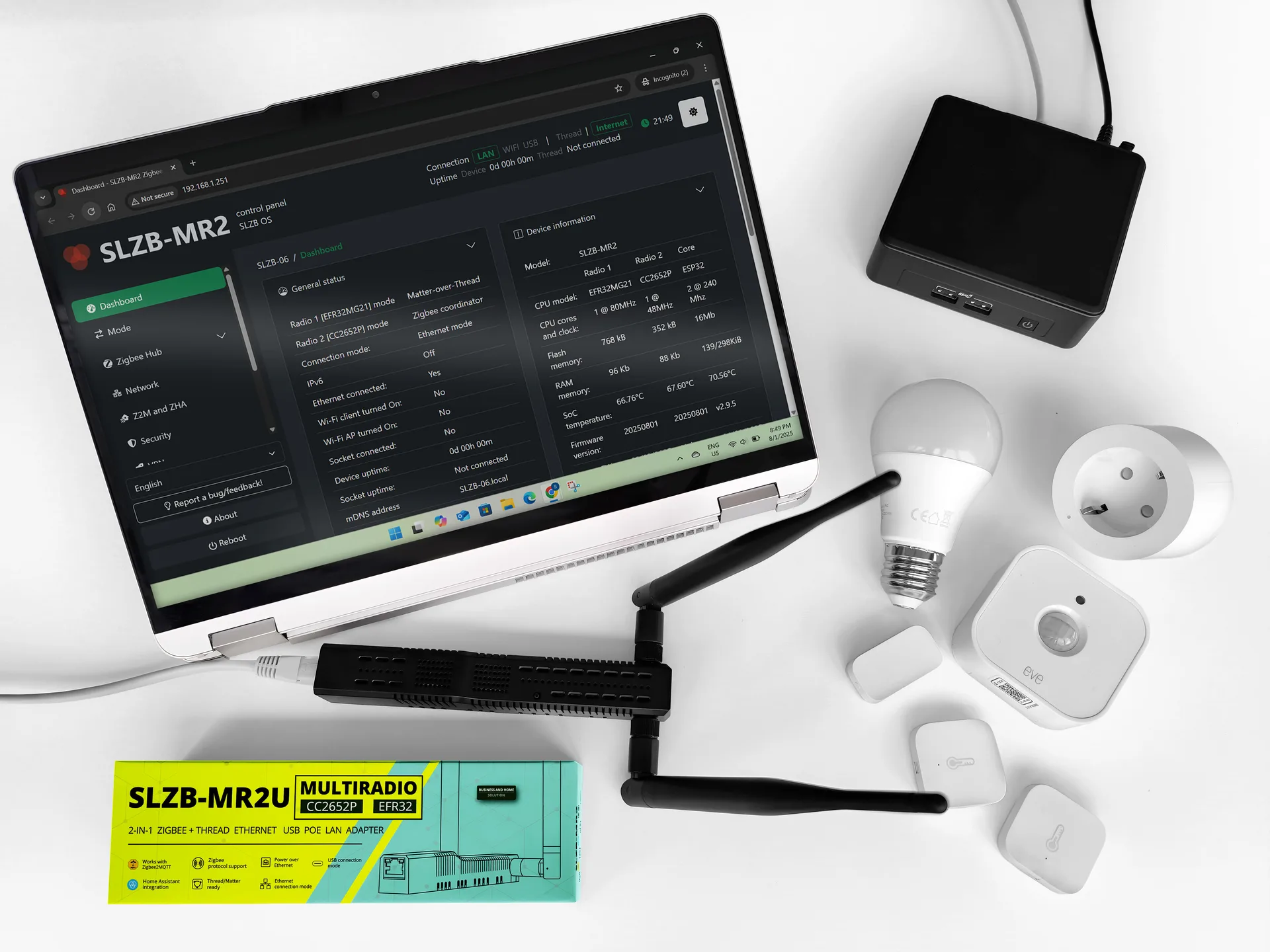

SLZB-OS, webové rozhraní a vzdálené aktualizace

O řídicí část se stará ESP32-S3 se dvěma jádry na frekvenci 240 MHz. Na zařízení běží systém SLZB-OS s webovým rozhraním, přes které lze spravovat režimy, síťové nastavení a aktualizace. Přístup do nastavení je chráněný přihlašovacími údaji.

Webové rozhraní je důležité hlavně u síťového koordinátoru, protože mnoho úkonů lze provést bez fyzického přístupu k zařízení. To se hodí u instalací pod stolem, na stěně, v technické místnosti nebo v komerčních prostorách, kde nechcete zařízení při každé změně odpojovat a připojovat k počítači. Přepínání režimů, kontrola stavu a základní správa jsou tak dostupné přes prohlížeč.

SLZB-MR2U podporuje vzdálené aktualizace řídicího systému i rádiových čipů. Aktualizovat lze jak SLZB-OS na hlavním ESP32-S3, tak firmware rádiových částí CC2652P a EFR32MG21. To je praktické zejména při dlouhodobém provozu, kdy se mohou objevovat nové verze firmwaru, opravy nebo rozšíření funkcí.

Zařízení má také integrovaný ESP32 flasher a flasher pro rádiové SoC. Pro uživatele Home Assistantu je podstatné, že adaptér je dodáván předpřipravený a je určený pro přímé použití bez ručního pájení nebo základního flashování. Pokročilejší uživatelé ale mají k dispozici i možnosti pro vývojové a komunitní scénáře.

Na těle zařízení je také fyzické tlačítko a šest stavových LED. LED indikace pomáhá rychle poznat stav zařízení, režim nebo síťovou aktivitu bez nutnosti okamžitě otevírat webové rozhraní. Fyzické tlačítko slouží pro vybrané ovládací funkce podle aktuálního režimu a firmwaru.

Pro běžného uživatele je hlavní výhodou jednodušší dohled nad koordinátorem. Pro technika nebo správce instalace je důležitější možnost vzdálené správy, přepínání režimů a aktualizací bez demontáže zařízení.

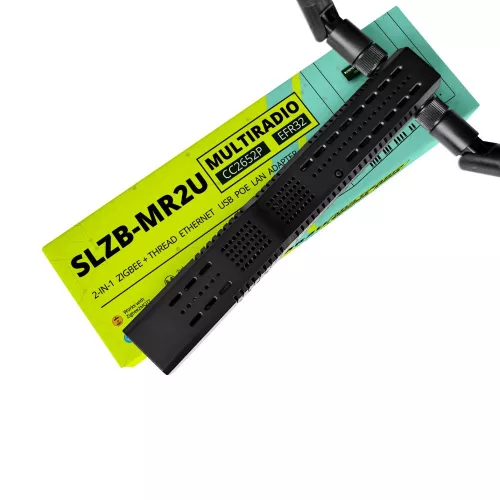

Kompatibilita s Home Assistantem a dalšími systémy

SLZB-MR2U je určený především pro otevřené smart-home systémy. Podporuje Home Assistant, integrace ZHA a Zigbee2MQTT, dále OTBR pro Thread infrastrukturu a použití jako síťový koordinátor také v systémech jako openHAB nebo HomeSeer. Připojení může být realizováno přes Ethernet, USB nebo Wi-Fi podle konkrétní konfigurace.

V Home Assistantu se zařízení používá buď jako Zigbee koordinátor pro ZHA, nebo jako adaptér pro Zigbee2MQTT. Zigbee2MQTT je vhodný zejména pro uživatele, kteří chtějí širší kontrolu nad Zigbee zařízeními a často využívají komunitní podporu. ZHA je naopak jednodušší cesta přímo v Home Assistantu bez samostatné služby Zigbee2MQTT.

U Thread části je důležitá podpora OTBR. Ta umožňuje vytvořit Thread border router pro Matter-over-Thread zařízení. V reálné instalaci ale vždy záleží na aktuální verzi Home Assistantu, konfiguraci Matter/Thread prostředí a konkrétních zařízeních, která se mají připojovat.

Zařízení je vhodné pro nové instalace i pro pokročilé uživatele, kteří chtějí oddělit smart-home server od rádiové části. Pokud je hlavním cílem maximální stabilita, doporučuje se připojení přes Ethernet a napájení přes PoE. Wi-Fi režim je použitelný, ale u infrastruktury chytré domácnosti bývá kabelové řešení technicky čistší.

Praktické scénáře použití

• Home Assistant server v technické místnosti: server může zůstat v racku nebo u síťových prvků, zatímco SLZB-MR2U se přes Ethernet umístí do části domu s lepším signálem.
• Nová Zigbee síť: zařízení může fungovat jako hlavní Zigbee koordinátor pro ZHA nebo Zigbee2MQTT.
• Rozšíření existující Zigbee sítě: v režimu Zigbee routeru může pomoci s pokrytím v problematických částech domu.
• Přechod na Matter-over-Thread: samostatný Thread čip umožňuje budovat Thread infrastrukturu vedle Zigbee sítě.
• Instalace bez napájecího adaptéru: díky PoE lze zařízení napájet přímo ze síťového kabelu.
• Pokročilé síťové použití USB adaptérů: USB passthrough umožňuje zpřístupnit kompatibilní USB zařízení přes síť.

Technické parametry

Obsah balení

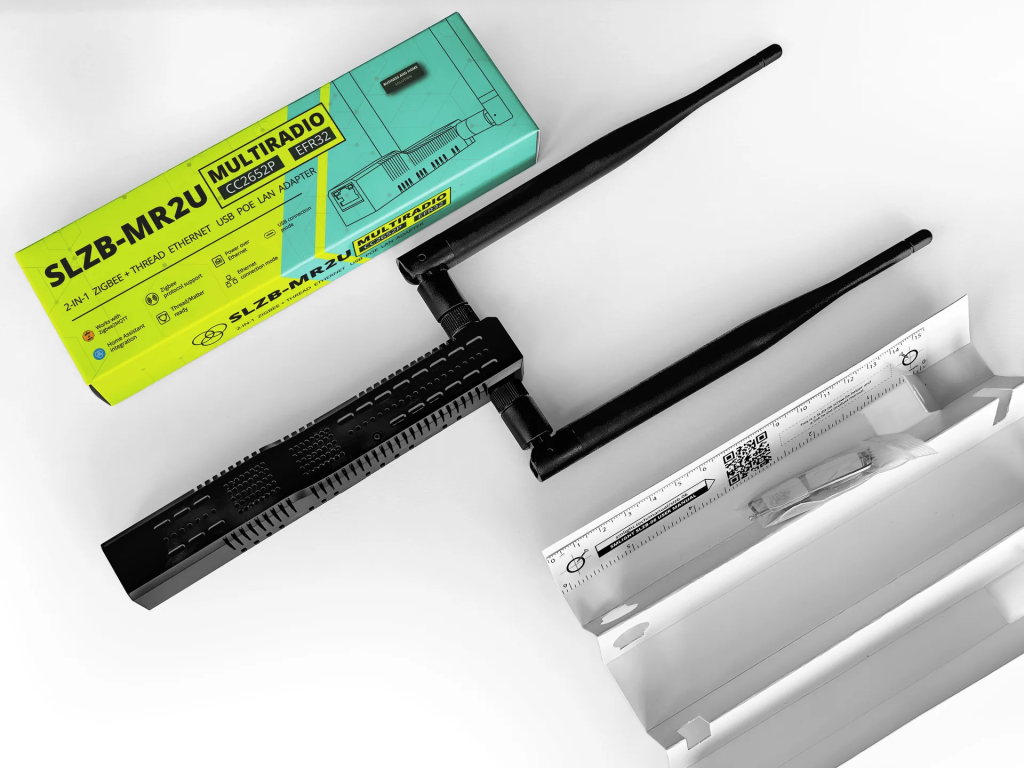

• SMLIGHT SLZB-MR2U adaptér
• 2 externí antény
• Montážní příslušenství
• Oboustranná lepicí páska pro uchycení
• Základní instalační příslušenství podle balení výrobce
