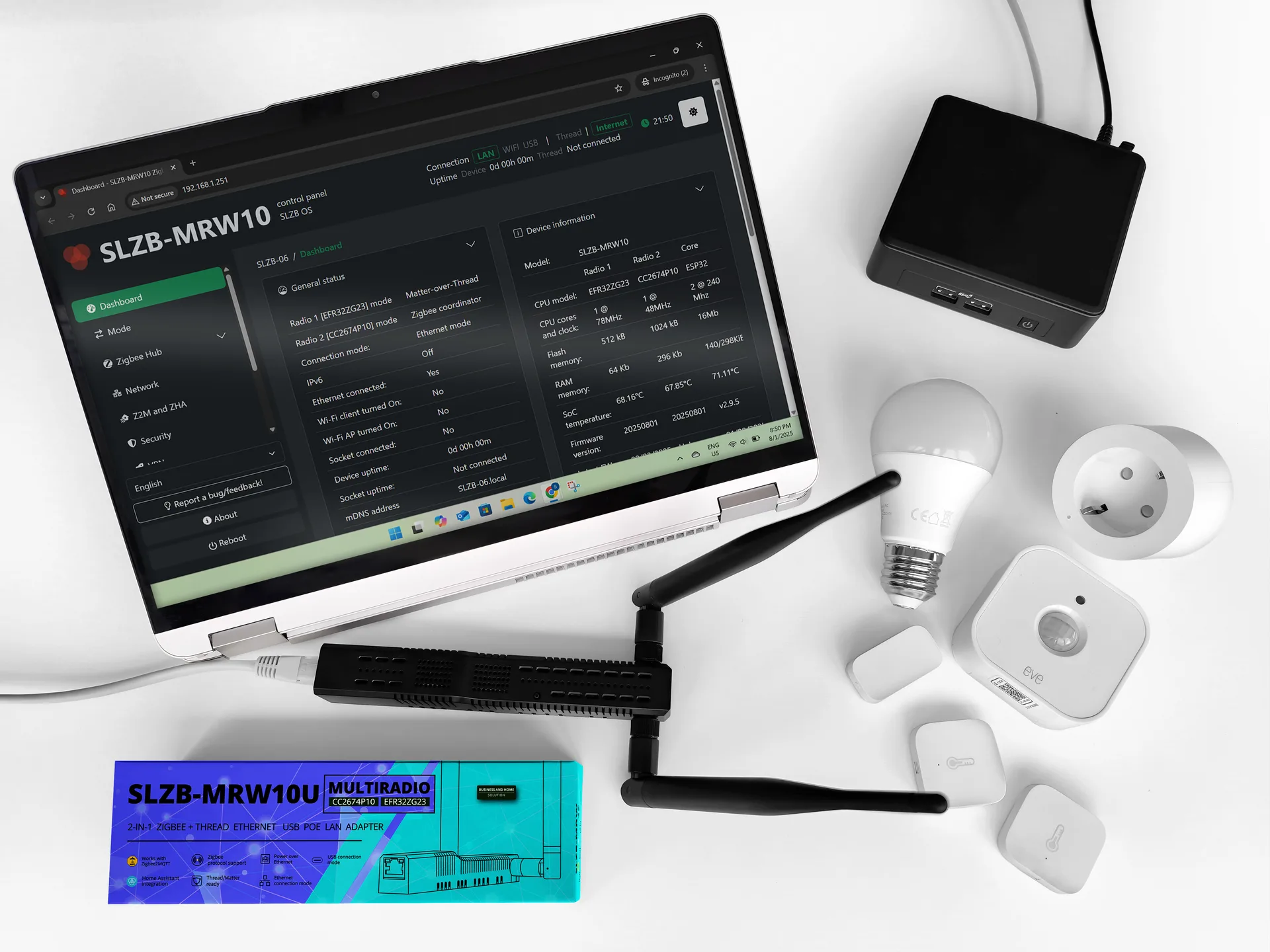

SMLIGHT SLZB-MRW10U - Multi-Radio PoE adaptér, Zigbee, Thread, Z-Wave

Detailní popis produktu

SMLIGHT SLZB-MRW10U je multi-radio síťový adaptér pro chytrou domácnost, který v jednom zařízení spojuje Zigbee, Thread a Z-Wave. Je určený pro instalace, kde nechcete mít koordinátor nebo Z-Wave adaptér fyzicky zasunutý přímo v serveru, ale potřebujete jej umístit tam, kde má lepší rádiový dosah. Typicky jde o Home Assistant server v technické místnosti, racku, rozvaděči nebo u NAS, zatímco samotný bezdrátový adaptér může být přes LAN nebo PoE umístěný blíže k zařízením v domě.

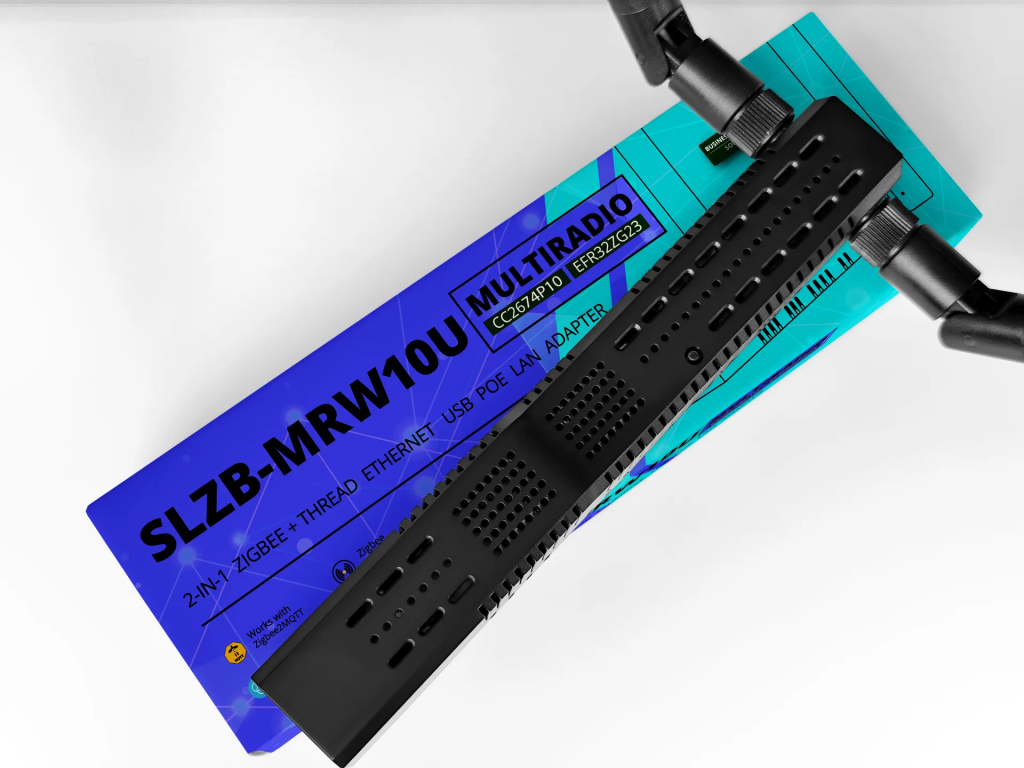

Zařízení používá dva samostatné radiočipy. Texas Instruments CC2674P10 slouží pro Zigbee nebo Thread a Silicon Labs EFR32ZG23 pro Z-Wave. Řízení zařízení zajišťuje ESP32-S3 a síťové připojení přes Ethernet obstarává čip W5500. Díky tomu může SLZB-MRW10U fungovat jako Zigbee koordinátor pro Zigbee2MQTT nebo ZHA, Zigbee router, Thread adaptér, Matter-over-Thread router i Z-Wave adaptér pro Z-Wave JS UI.

Zigbee nebo Thread přes CC2674P10

Jednou z hlavních funkcí SLZB-MRW10U je práce se Zigbee nebo Thread sítí. Radiočip CC2674P10 od Texas Instruments může fungovat jako Zigbee koordinátor pro Zigbee2MQTT nebo ZHA, případně jako Zigbee router pro rozšíření stávající Zigbee sítě. Stejné rádio lze podle použitého firmwaru využít také pro Thread a Matter-over-Thread.

V režimu Zigbee koordinátoru zařízení spravuje Zigbee síť a komunikuje s koncovými zařízeními, jako jsou senzory, relé, zásuvky, ovladače, žárovky nebo termostatické hlavice. Výhodou síťového koordinátoru je možnost umístit jej nezávisle na serveru. Pokud je Home Assistant nainstalovaný například na NAS, mini PC nebo serveru v racku, adaptér může být přes Ethernet umístěný v lepší pozici pro rádiový signál.

V režimu Zigbee routeru SLZB-MRW10U nerozjíždí vlastní novou síť, ale pomáhá rozšířit dosah existující Zigbee sítě. To dává smysl v rozsáhlejších domech, přes více pater nebo v místech, kde je slabší signál mezi koordinátorem a koncovými zařízeními. V takovém režimu je nutné mít v síti už existující Zigbee koordinátor.

Thread a Matter-over-Thread jsou vhodné pro moderní Matter zařízení, která komunikují přes Thread síť. Adaptér může v tomto scénáři sloužit jako Thread Border Router a propojit Thread síť s IP sítí chytré domácnosti. V praxi je důležité počítat s tím, že Zigbee a Thread sdílejí stejný radiočip, takže konkrétní režim závisí na zvoleném firmwaru a konfiguraci.

Z-Wave adaptér přes EFR32ZG23

Druhou zásadní funkcí je samostatné Z-Wave rádio. SLZB-MRW10U používá radiočip EFR32ZG23 od Silicon Labs, který slouží jako Z-Wave adaptér pro systémy typu Z-Wave JS UI. To umožňuje připojit do chytré domácnosti Z-Wave zařízení, například relé, termostaty, senzory, moduly do krabic, ovladače nebo zámky podle podpory konkrétní instalace.

Z-Wave je oddělená bezdrátová technologie od Zigbee a Thread. V praxi to znamená, že Z-Wave zařízení nelze připojit do Zigbee sítě a Zigbee zařízení nelze připojit do Z-Wave sítě. SLZB-MRW10U řeší tuto situaci tím, že v jednom zařízení obsahuje samostatná rádia pro obě skupiny technologií.

Zařízení podporuje současné použití Zigbee nebo Thread rádia společně se Z-Wave rádiem. To je praktické pro instalace, kde uživatel kombinuje Zigbee senzory a relé se Z-Wave moduly. Místo několika USB adaptérů v serveru lze použít jedno síťově připojené zařízení s oddělenými anténami.

Výrobce u Z-Wave funkce uvádí režim Z-Wave controller non-cert. To je důležité uvádět přesně: zařízení je určeno pro použití jako Z-Wave adaptér, ale není prezentováno jako certifikovaný Z-Wave gateway produkt. V praxi je proto rozhodující kompatibilita s použitým softwarem, typicky Z-Wave JS UI.

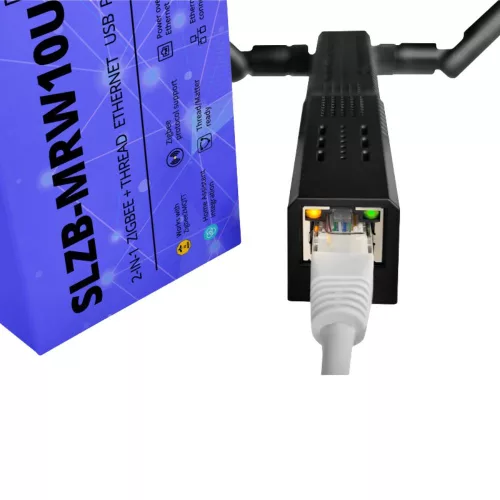

LAN, Wi-Fi, USB-C a PoE napájení

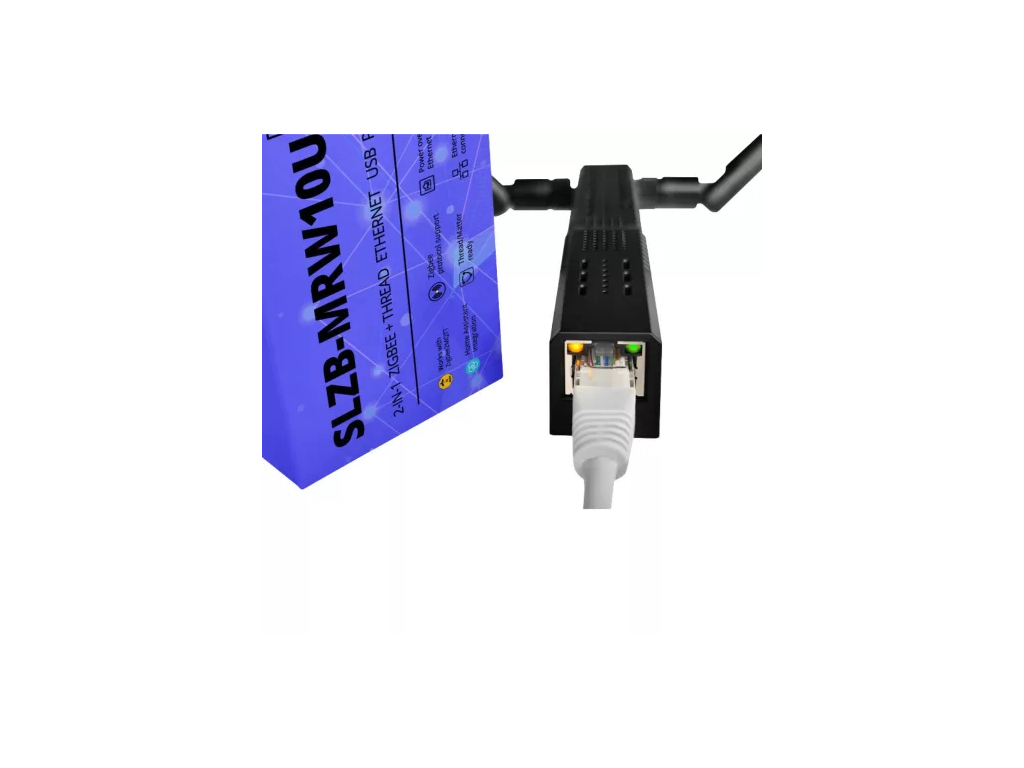

SLZB-MRW10U podporuje připojení přes Ethernet 10/100 Mb, Wi-Fi 2,4 GHz a USB. Pro stabilní instalaci je nejvhodnější Ethernet, protože snižuje závislost na Wi-Fi signálu a umožňuje umístit adaptér tam, kde je nejlepší kombinace síťového připojení a rádiového pokrytí. Ethernetové připojení zajišťuje čip W5500.

Napájení lze řešit přes PoE podle IEEE 802.3af nebo přes USB-C. PoE je vhodné hlavně pro čistou instalaci jedním kabelem, kde Ethernet přenáší data i napájení. Pokud PoE není k dispozici, lze zařízení napájet běžným USB-C zdrojem.

Zařízení podporuje současné připojení USB-C a PoE. Výrobce uvádí optoelektronickou izolaci a ochranu napájení proti přepětí. To je důležité pro stabilitu instalace, protože adaptér může být součástí síťové infrastruktury a zároveň připojený k dalšímu zařízení přes USB.

Wi-Fi připojení je dostupné jako alternativa, ale u rádiových technologií v pásmu 2,4 GHz je potřeba počítat s kanálovým plánováním. Wi-Fi, Zigbee a Thread pracují ve stejném frekvenčním prostoru, takže špatně zvolené umístění nebo překrývající se kanály mohou negativně ovlivnit spolehlivost. Pro pevnou instalaci má proto LAN nebo PoE obvykle technicky větší smysl než čistě Wi-Fi provoz.

USB passthrough a síťové umístění adaptérů

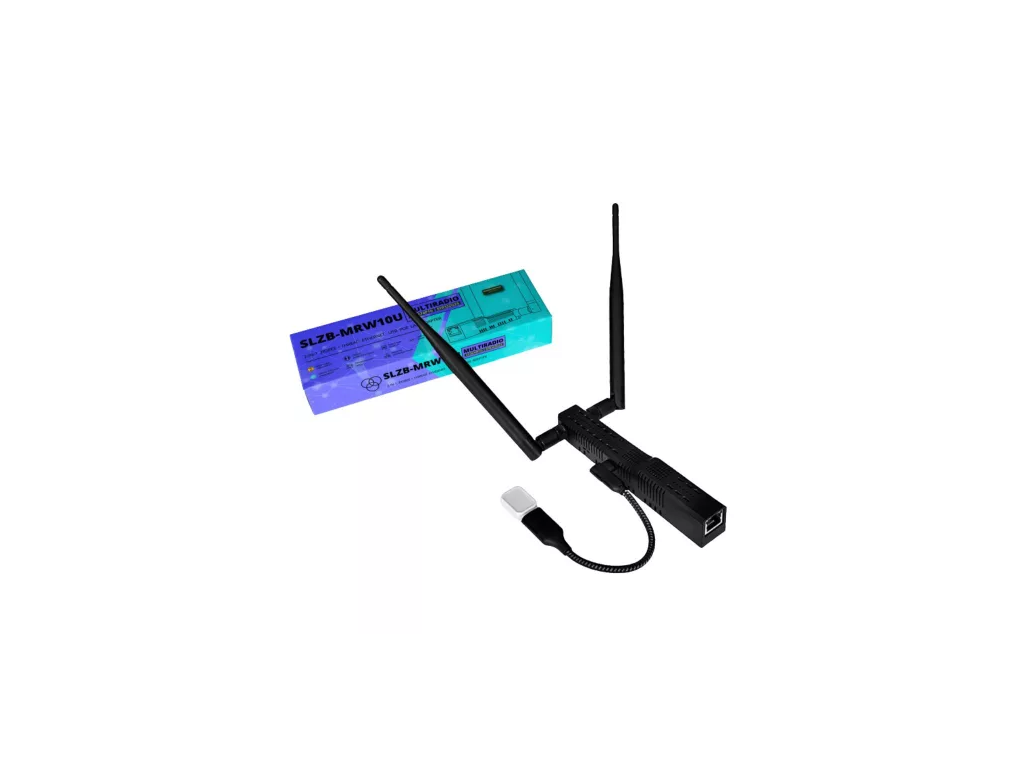

SLZB-MRW10U podporuje USB passthrough. Tato funkce umožňuje připojit externí USB adaptér k zařízení a zpřístupnit jej přes síť podobně jako vestavěná rádia. V praxi to může být užitečné pro instalace, kde potřebujete umístit USB zařízení mimo server, ale nechcete vést dlouhý USB kabel.

USB passthrough je relevantní hlavně u chytré domácnosti, kde se často používají různé USB koordinátory, převodníky nebo servisní adaptéry. Síťové zpřístupnění přes SLZB-MRW10U umožní centralizovat server jinde než samotné rádio. To snižuje problém s rušením od USB portů, kovových racků, serverů a dalších zařízení.

Pokud je SLZB-MRW10U napájený přes PoE, výrobce uvádí možnost napájet připojené USB zařízení z USB portu adaptéru. To je praktické zejména při čisté síťové instalaci bez dalšího napájecího adaptéru. Přesto je vhodné u konkrétního USB zařízení vždy posoudit jeho odběr a způsob použití.

USB passthrough nenahrazuje samotné funkce Zigbee, Thread nebo Z-Wave rádia, ale rozšiřuje možnosti umístění periferií. Pro technicky pokročilé instalace je to jedna z důležitých funkcí, protože umožňuje oddělit serverovou část od rádiové části systému a zlepšit fyzické rozmístění komponent.

SLZB-OS, webové rozhraní a vzdálené aktualizace

Zařízení je dodáváno s předinstalovaným firmwarem SLZB-OS. Ten poskytuje webové rozhraní pro nastavení, diagnostiku, změnu režimů a aktualizace. Adaptér je dodáván předflashovaný, takže pro běžné použití není nutné provádět ruční flashování před prvním spuštěním.

SLZB-OS umožňuje aktualizovat nejen hlavní řídicí část zařízení, ale také radiočipy. Firmware pro CC2674P10 a EFR32ZG23 lze aktualizovat vzdáleně přes webové rozhraní, bez fyzického přístupu k adaptéru. To je praktické zejména v instalacích, kde je zařízení umístěné v rozvaděči, pod stropem, ve druhém patře nebo v jiné části objektu.

Součástí systému jsou také pokročilé funkce, například OTA aktualizace, DDNS, WireGuard, OTBR, USB passthrough a správa přístupu pomocí přihlašovacích údajů. Konkrétní využití těchto funkcí závisí na režimu zařízení a na tom, jak je adaptér začleněn do chytré domácnosti.

Pro uživatele Home Assistantu je důležitá podpora Zigbee2MQTT, ZHA, OTBR, Z-Wave JS UI a oficiální integrace SMLIGHT SLZB. Zařízení lze používat jako síťový adaptér pro rádiové technologie, nikoliv jako plnohodnotný server pro provoz Home Assistantu. Pokud má být systém chytré domácnosti provozován přímo na jednom zařízení, je potřeba zvolit samostatný hub, ne tento adaptér.

Antény, dosah a fyzické umístění

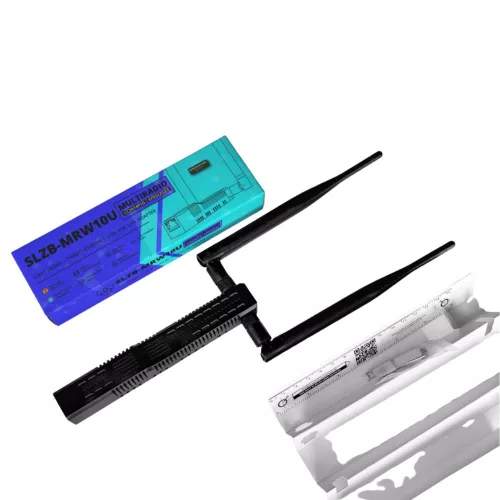

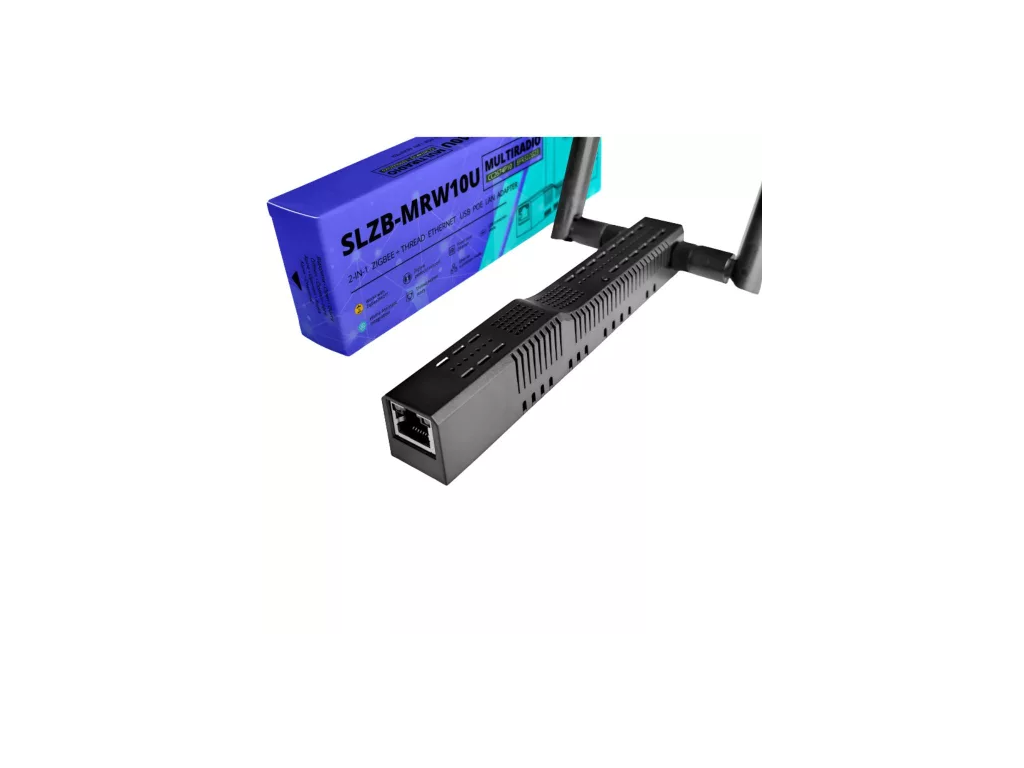

Součástí zařízení jsou dvě externí otočné antény s udávaným ziskem +5 dB. Jedna je určena pro Zigbee/Thread a druhá pro Z-Wave. Antény lze prostorově natočit tak, aby lépe odpovídaly umístění zařízení a požadovanému směru pokrytí. Wi-Fi a Bluetooth používají interní PCB anténu se ziskem +2 dB.

Externí antény jsou důležité hlavně proto, že Zigbee, Thread i Z-Wave jsou rádiové technologie citlivé na umístění. Adaptér by neměl být zakrytý kovem, těsně u serveru, vedle velkých napájecích zdrojů nebo v místě s vysokým rušením. Právě možnost připojit zařízení přes Ethernet nebo PoE umožňuje umístit jej do rádiově vhodnější pozice než běžný USB dongle.

SLZB-MRW10U má šest stavových LED a fyzické tlačítko pro ovládání vybraných funkcí. LED signalizace pomáhá při diagnostice, kontrole napájení, síťového připojení a provozních stavů. To je praktické zejména při prvotním nastavení nebo při hledání problému v síti.

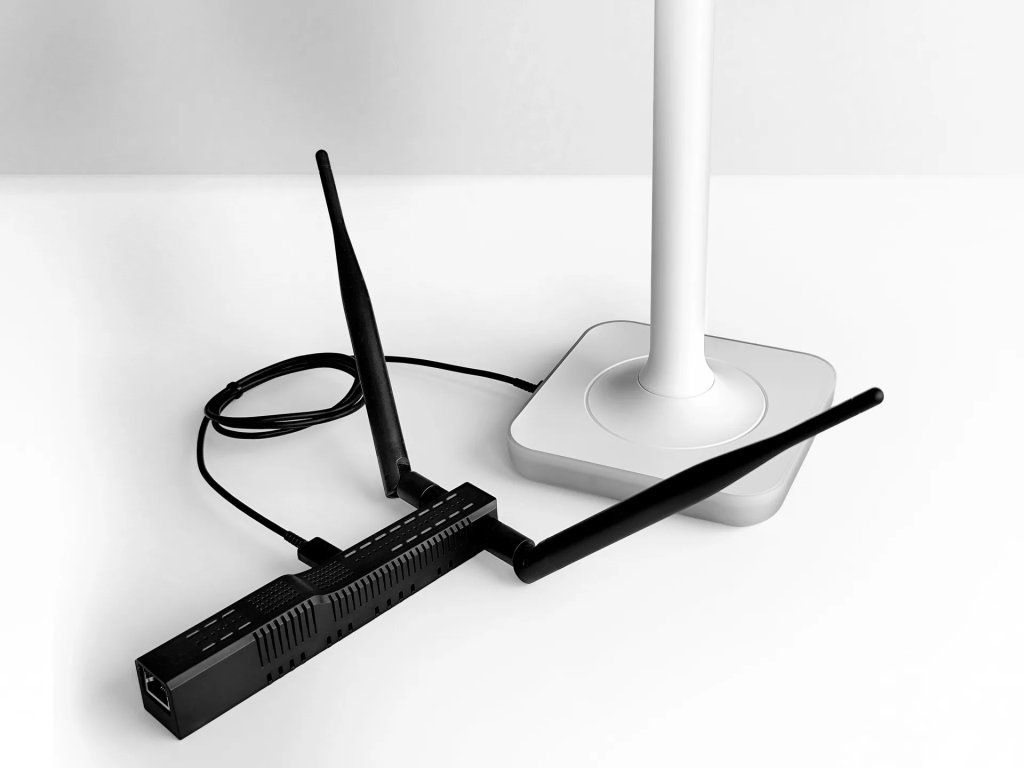

Rozměry adaptéru jsou 160 × 24 × 28 mm a hmotnost 86 g. Zařízení lze umístit na zeď, pod stůl nebo do technické části instalace pomocí šroubů nebo oboustranné pásky. Vždy je vhodné ponechat prostor pro antény, kabeláž a proudění vzduchu.

Typické scénáře použití

V Home Assistant instalaci může SLZB-MRW10U nahradit kombinaci USB Zigbee koordinátoru a USB Z-Wave adaptéru. Server může zůstat v racku, u NAS nebo v technické místnosti, zatímco adaptér se umístí přes LAN nebo PoE do části domu s lepším bezdrátovým pokrytím. To je často stabilnější než mít USB dongle přímo u serveru.

V rodinném domě lze zařízení použít pro Zigbee síť přes Zigbee2MQTT nebo ZHA a současně pro Z-Wave síť přes Z-Wave JS UI. Zigbee může obsluhovat senzory, relé, zásuvky a ovladače, zatímco Z-Wave může sloužit pro zařízení, která uživatel v instalaci již má nebo preferuje. Obě technologie pak mohou být řízeny jedním nadřazeným systémem.

V Matter instalaci může adaptér plnit roli Thread Border Routeru pro Matter-over-Thread zařízení. To dává smysl zejména tam, kde se vedle Zigbee a Z-Wave začínají objevovat nové Thread produkty. Při návrhu je ale potřeba rozhodnout, zda bude rádio CC2674P10 použité pro Zigbee nebo Thread režim.

V technicky pokročilé instalaci lze využít USB passthrough, vzdálené aktualizace, WireGuard nebo DDNS. Tyto funkce mají význam především pro správce, kteří chtějí mít vzdálený přístup ke konfiguraci adaptéru a možnost spravovat rádio bez fyzické manipulace se zařízením. U běžného domácího použití je nejdůležitější správné umístění, kvalitní síťové připojení a kompatibilní software.

Technické parametry

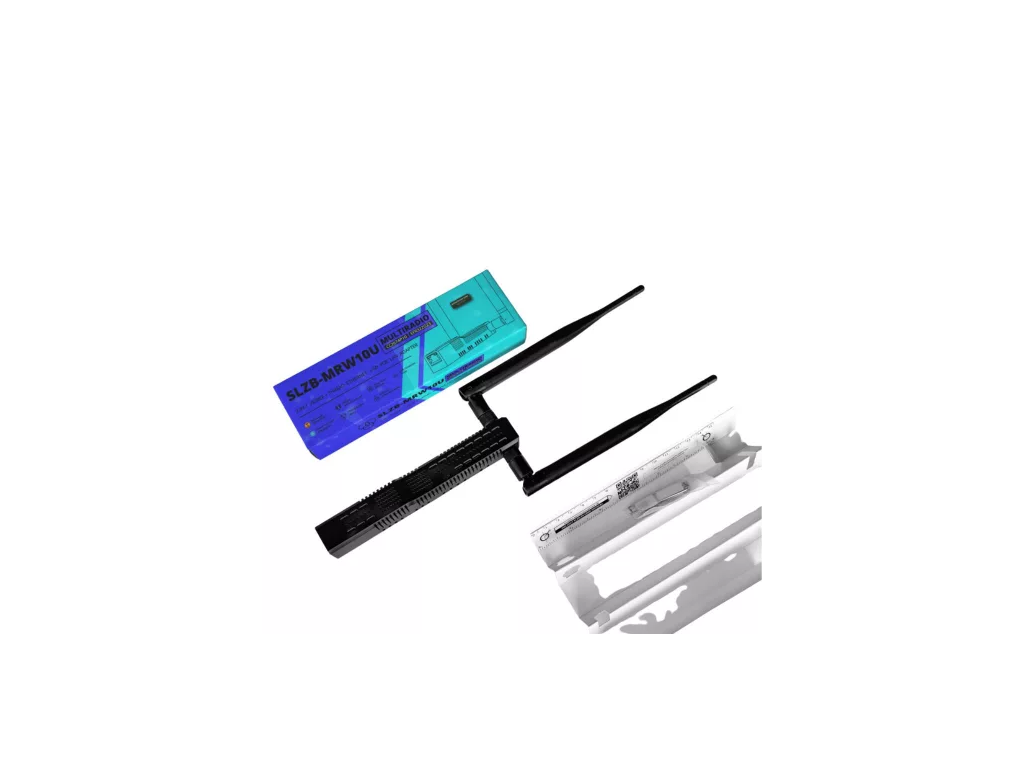

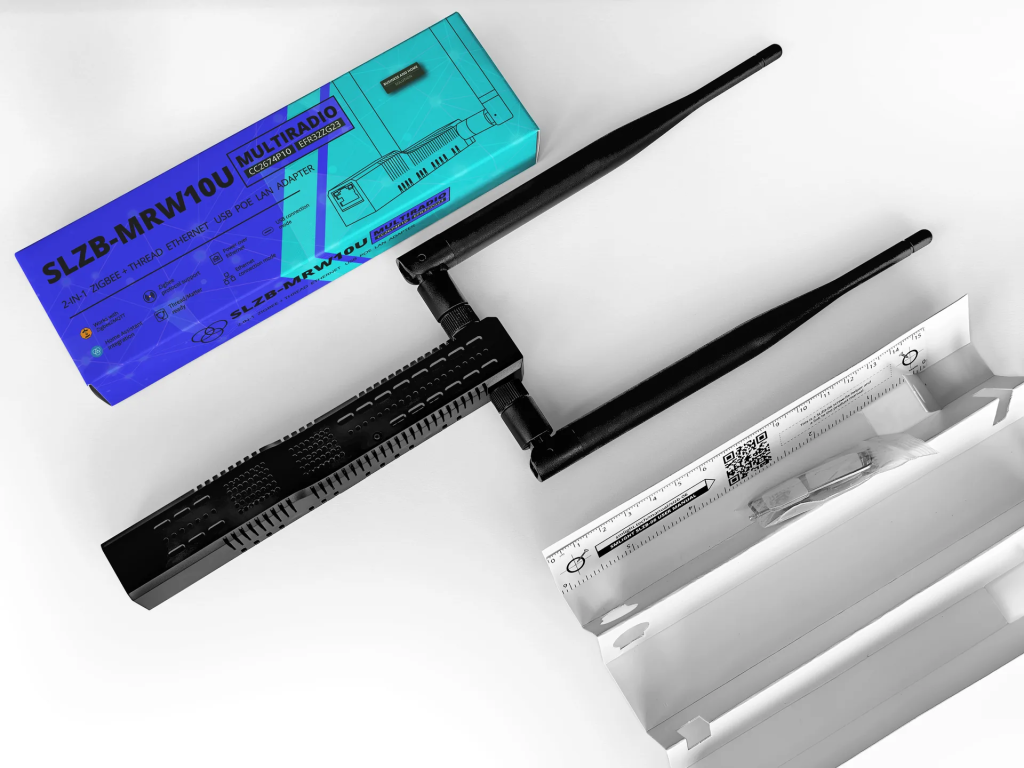

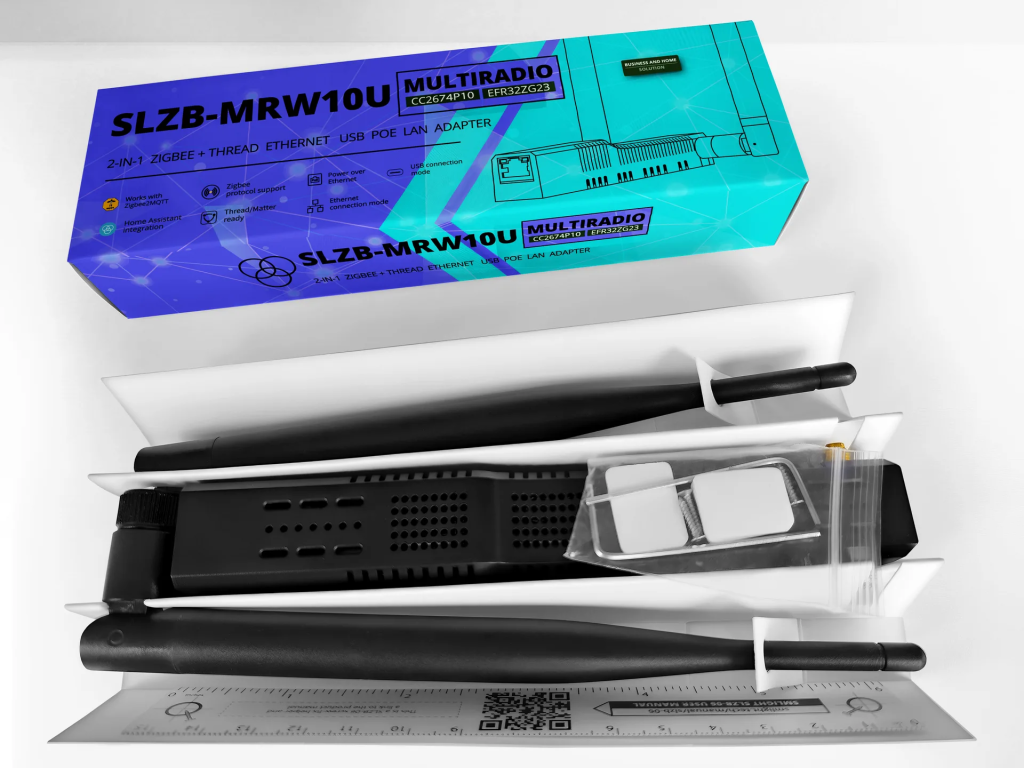

Obsah balení

• SMLIGHT SLZB-MRW10U multi-radio adaptér
• 2× externí anténa
• Montážní šrouby
• Oboustranná lepicí páska
• Uživatelská dokumentace
