Suptronics X1208 UPS 21700 + 2280 M.2 NVMe shield pro Raspberry Pi 5
Kód: 110550
Související produkty
Detailní popis produktu
Suptronics X1208 je pokročilý UPS a úložný rozšiřující modul pro Raspberry Pi 5, který kombinuje záložní napájení s podporou vysoko-rychlostního M.2 NVMe SSD (2230/2242/2280). Poskytuje stabilní napájení až 5.1V / 5A, podporuje automatické zapnutí, bezpečné vypnutí a ochranu před výpadkem napájení. Je ideální pro Home Assistant, databázová úložiště, servery, NAS, edge computing, IoT brány, kamerové systémy a další nonstop projekty.
Modul obsahuje inteligentní správu napájení, fuel-gauge systém s čtením úrovně baterie přes I2C a integrovaný držák pro baterii 21700 (nechráněná, až 70.3 mm). Umožňuje bootování Raspberry Pi 5 přímo z NVMe disku a poskytuje vysokou rychlost díky rozhraní PCIe 2.0/3.0.
Integrace do Home Assistant: k dispozici otevřená integrace přes I2C ha_suptronics_ups_x120x
Klíčové vlastnosti
- Záložní napájení pro Raspberry Pi 5 s automatickým přepínáním
- Výstup až 5.1V / 5A – pro náročné projekty
- Podpora M.2 NVMe SSD (2230/2242/2280, až 4TB)
- Podpora bootování systému z NVMe disku
- Fuel-gauge & I2C monitoring – úroveň baterie, stav nabíjení
- Automatické spuštění po obnovení napájení (auto-power-on)
- Bezpečné vypnutí při nízkém napětí baterie

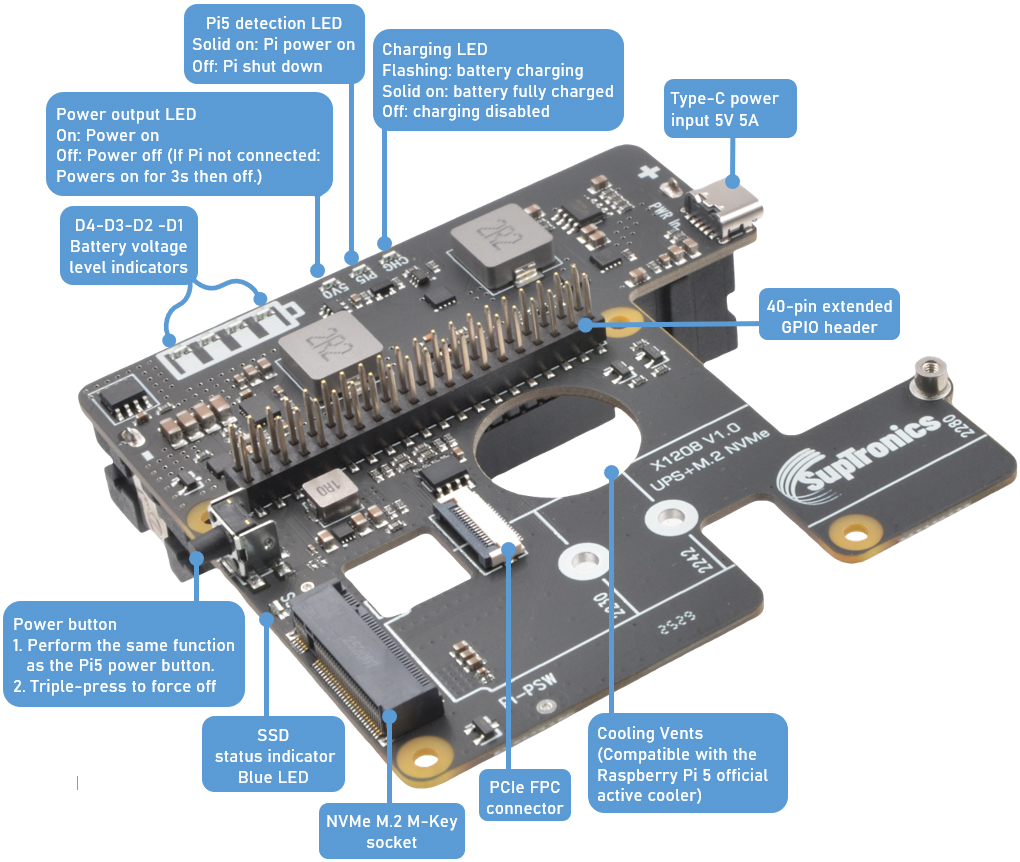

- LED indikace stavu napájení, nabíjení a úrovně baterie

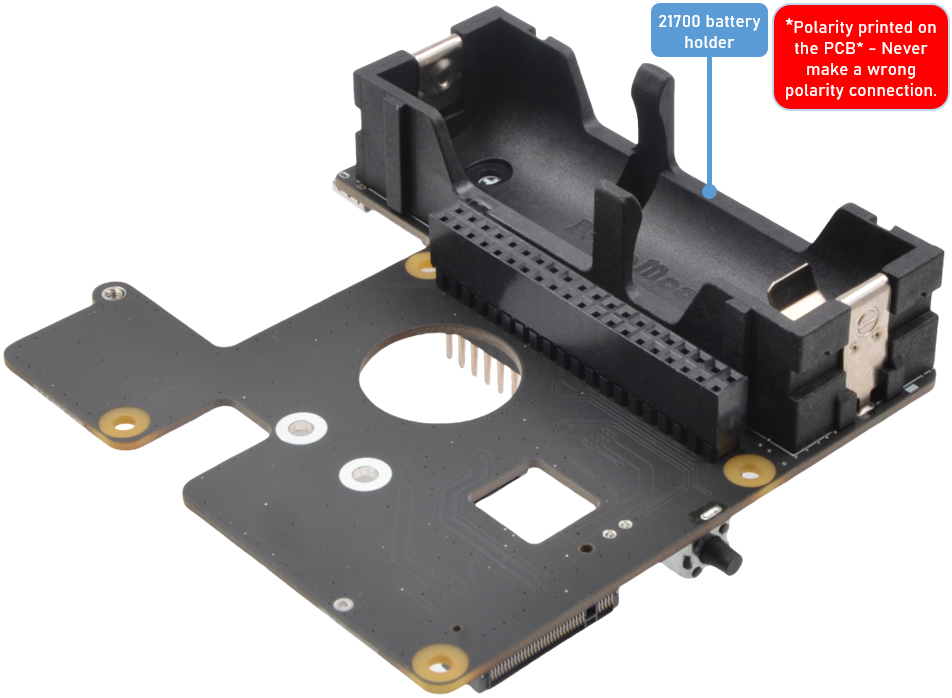

- Držák pro 1× baterii 21700 (nechráněná Li-ion)
- Kompatibilní s oficiálním aktivním chladičem pro Pi 5

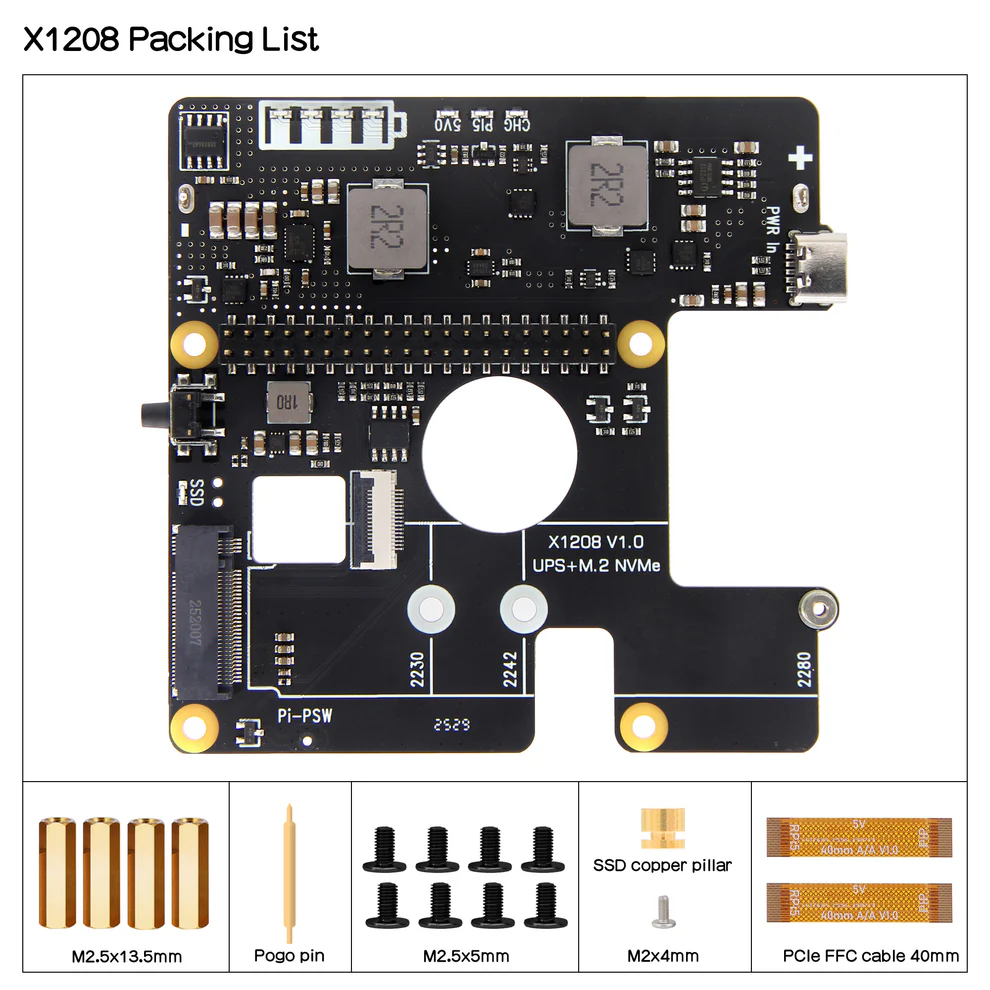

Obsah balení
- 1× X1208 UPS + NVMe board
- 2× PCIe FFC kabel 40mm (1× náhradní)
- 4× distanční sloupky M2.5×13.5mm
- 8× šroub M2.5×5mm
- 1× pogo pin (spojení s power tlačítkem Pi 5)
- 1× měděný sloupek pro SSD
- 1× šroub M2×4mm
Detailní technické informace
Záložní napájení
- Výstup: 5.1V ±5% / max 5A
- Automatické přepnutí mezi baterií a adaptérem
- Bezpečné odpojení po vypnutí systému
- Indikace stavu LED
- Ultra-nízká spotřeba ve standby
Nabíjení baterie
- Podporuje 1× 21700 Li-ion až 5000 mAh
- Nabíjecí proud: 1.5A
- Ochrana proti přepětí, přetížení, opačné polaritě
- Monitorování úrovně baterie přes I2C
NVMe úložiště
- Slot: M.2 M-Key
- Podpora SSD: 2230 / 2242 / 2280
- Max kapacita: 4TB
- PCIe 2.0 5Gbps / PCIe 3.0 8Gbps
- LED indikace SSD
Power funkce
- Tlačítko jako na Pi 5 (přes pogo pin)
- Triple-press = force off
- Auto-power-on po obnovení napájení
- Detekce AC napájení přes GPIO

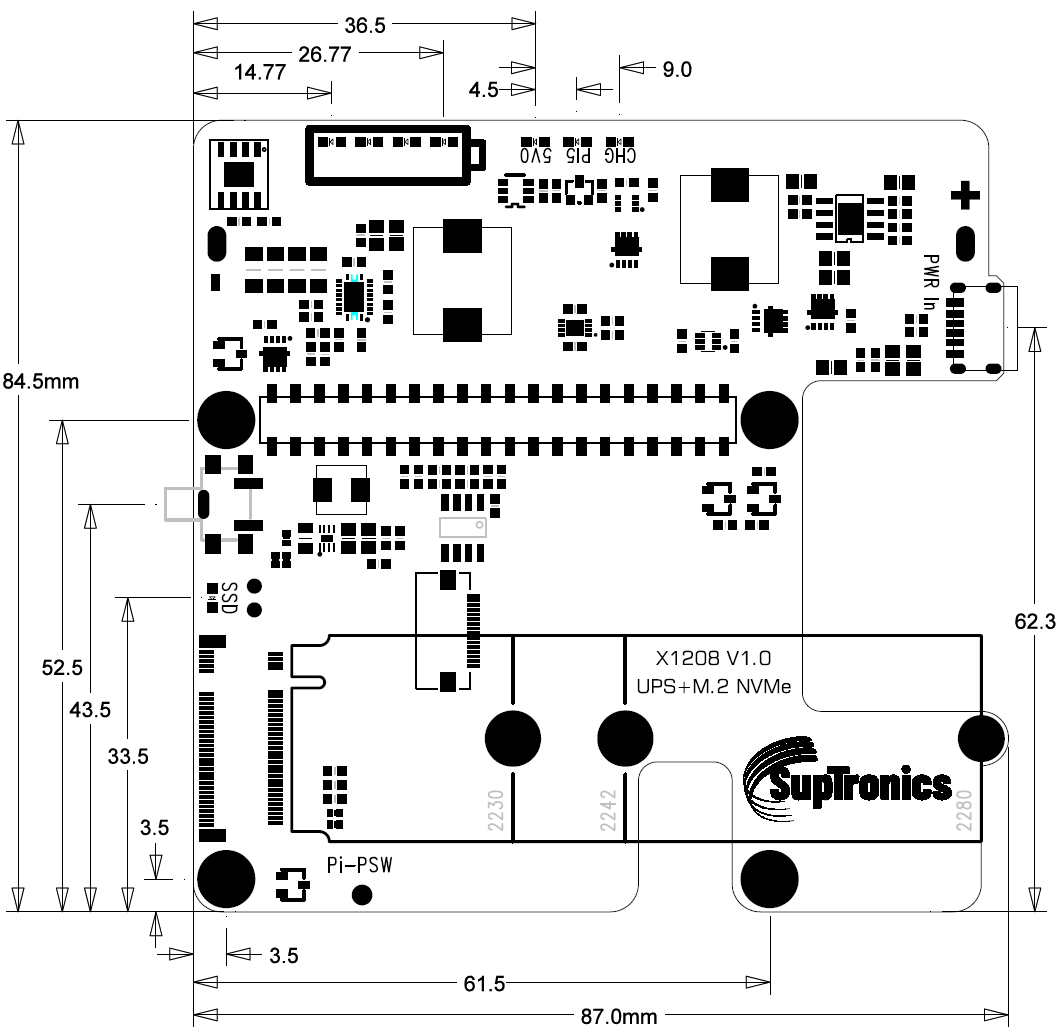

Rozměry
- PCB: 86.5 × 84.5 mm
- Napájení: USB-C 5V 5A do X1208 (ne do Pi!)
Kompatibilita
- Raspberry Pi 5 – všechny verze RAM
- Unprotected 21700 Li-ion (max 70.3 mm)
- Home Assistant (přes I2C addon integraci)
- Oficiální aktivní chladič Pi 5
Nekompatibilní: H505/H509 chladiče
Upozornění
- Nepřipojujte napájení do USB-C konektoru Raspberry Pi 5
- Nepoužívat chráněné 21700 články
Specifikace
| Napájení | 5V 5A USB-C vstup |
| UPS výstup | 5.1V / 5A max |
| Nabíjení | 1.5A |
| Baterie | 1× 21700 Li-ion (nechráněná) |
| NVMe | M.2 M-Key, 2230/2242/2280, až 4TB |
| Rozhraní | PCIe 2.0/3.0, I2C, GPIO |
| Rozměry PCB | 86.5 × 84.5 mm |
Použití
- Home Assistant server
- Domácí NAS
- Mini server s nonstop provozem
- Monitoring a IoT brány
- Průmyslové a automatizační projekty
Doplňkové parametry
| Kategorie: | Raspberry Pi 5 rozšiřující karty HAT/shield |
|---|---|
| Záruka: | 2 roky |
| EAN: | 8595707417876 |
| P/N: | X1208 |
