Sonoff TRVZB + Zigbee Bridge Ultra/Pro: chytré topení v eWeLink, externí čidlo a řízení kotle

Chceš ušetřit za topení, ale nechceš se pouštět do složitých systémů? Kombinace Sonoff TRVZB + eWeLink je jednoduché a cenově dostupné řešení, které zvládne většina lidí za jedno odpoledne. V tomhle návodu ti ukážu párování přes Sonoff Zigbee Bridge Ultra/Pro, nastavení externí teploty (aby hlavice netopila „podle radiátoru“) a volitelně i scénu pro spínání kotle podle stavu hlavic.

Pro koho je tohle řešení ideální

Tento návod je pro dům nebo byt s radiátory (případně i pro teplovodní podlahové topení, pokud máte vhodné ventily/termo-pohony). Smysl to má ve dvou typických situacích:

• A) Centrální vytápění / teplárna / kotel pro celý dům – řešíš hlavně komfort, zónovou regulaci a úsporu v místnostech. Hlavice mohou fungovat i autonomně.
• B) Vlastní kotel (plynový/elektrický) – kromě regulace radiátorů můžeš (volitelně) řešit i spínání kotle pomocí chytrého relé podle toho, jestli některá hlavice aktuálně topí.

Zónová regulace (každý pokoj jinak) dokáže v praxi ušetřit výrazně – často se uvádí úspory až kolem 30 %, ale záleží na zateplení, návycích, nastavení a typu topné soustavy.

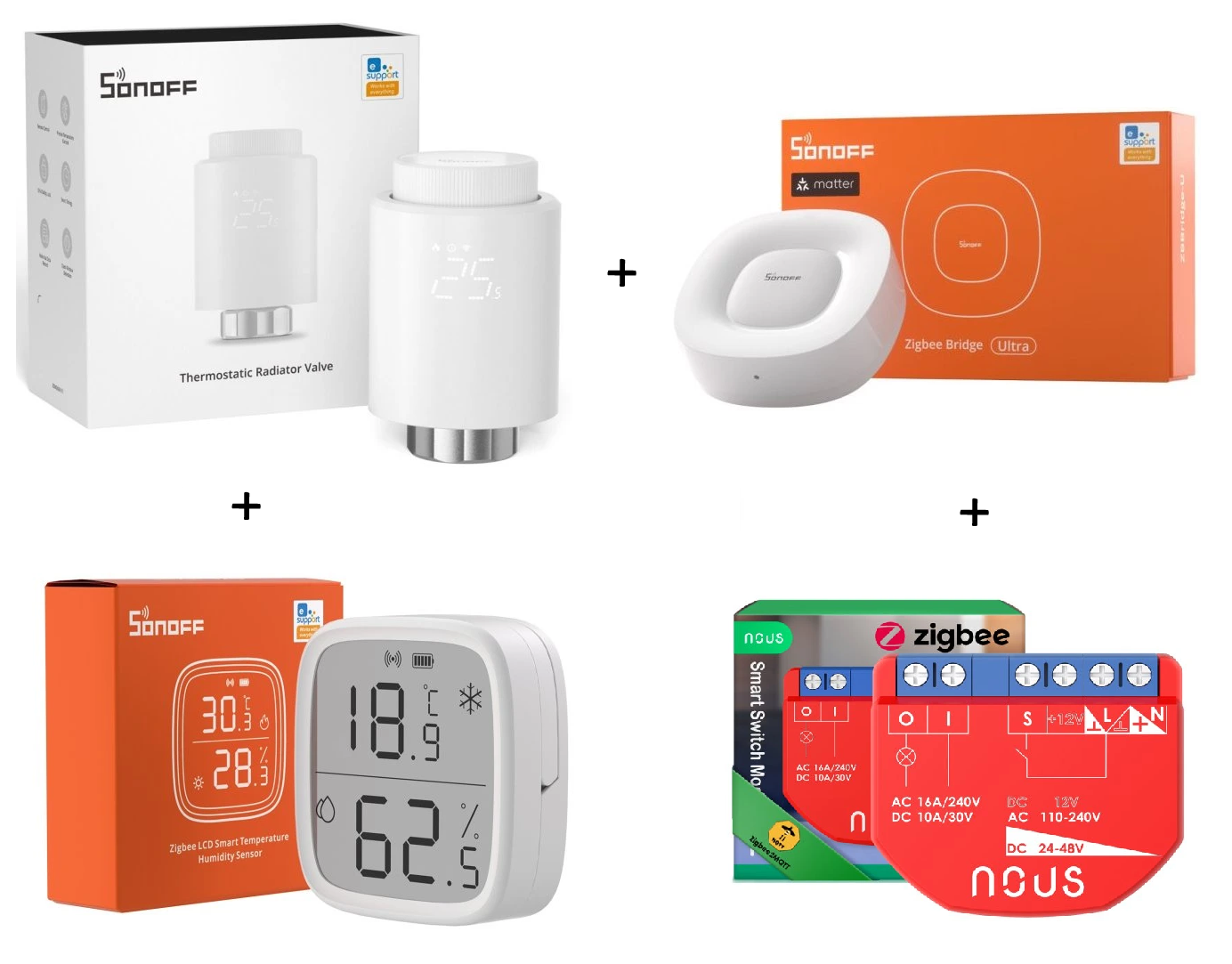

Co budeš potřebovat

• Termostatická hlavice: Sonoff TRVZB
• Zigbee brána pro eWeLink (doporučené originální Sonoff brány): Sonoff Zigbee Bridge Ultra nebo Sonoff Zigbee Bridge Pro
• Externí teplotní senzor (doporučené a otestované): SNZB-02D, SNZB-02P (fungují i SNZB-02LD, SNZB-02WD)
• Aplikace eWeLink (telefon, Wi-Fi 2,4 GHz): ewelink.cc/app/
• Volitelně relé pro spínání kotle (beznapěťový kontakt), např.: ZigBee beznapěťové relé 5V, Nous B1Z (Zigbee), Sonoff MINI-D (Wi-Fi), Shelly 1 Gen4 (v Zigbee režimu – v našem testu šel spárovat přes Ultra, ne přes Pro).

Nejdůležitější funkce: TRVZB s externím teplotním čidlem

Termohlavice je fyzicky na radiátoru. A radiátor je během topení skoro vždycky teplejší než zbytek místnosti. Takže když necháš hlavici měřit „jen sama o sobě“, můžeš mít v místnosti reálně jinou teplotu, než kterou si myslíš.

Řešení je jednoduché: přiřadíš hlavici externí senzor umístěný tam, kde teplota dává smysl (např. u gauče, u postele, v pracovně na stole).

Podmínka: externí senzor musí být připojený ke stejné Zigbee bráně jako daná hlavice. Pokud doma používáš více Zigbee brán, dej si na to pozor.

Použití externího teplotního senzoru je v praxi téměř nutností.

Termostatická hlavice je umístěná přímo u radiátoru, kde je teplota vždy jiná než ve zbytku místnosti. Pokud by se hlavice řídila pouze vlastním interním čidlem, může docházet ke zkreslenému měření a horší regulaci komfortní teploty.

Díky externímu senzoru umístěnému v obytné části místnosti (např. na zdi nebo u gauče) se hlavice řídí skutečnou teplotou tam, kde se pohybujete.

Pokud by se komunikace s externím senzorem na delší dobu přerušila, může se hlavice z bezpečnostních důvodů začít řídit vlastním interním měřením. Proto je důležité mít stabilní Zigbee signál a senzor správně umístěný.

Skupiny hlavic: více radiátorů jako jeden termostat

V eWeLink můžeš vytvořit skupinu z více hlavic (třeba obývák se 2–4 radiátory). V aplikaci to potom vidíš jako jeden termostat – a plánování i režimy nastavuješ přehledně pro celek.

Externí teplotu je potřeba nastavit každé hlavici zvlášť (vybereš senzor pro každou TRVZB), ale jakmile to uděláš, chová se to velmi prakticky: v jedné místnosti nastavíš teplotu jednou a hotovo.

Rychlý start: eWeLink účet, jazyk, Wi-Fi

Aplikace eWeLink je v češtině a registrace je jednoduchá: e-mail, ověřovací kód, heslo. Doporučení: připrav si Wi-Fi 2,4 GHz (Zigbee brány typicky nejedou na 5 GHz).

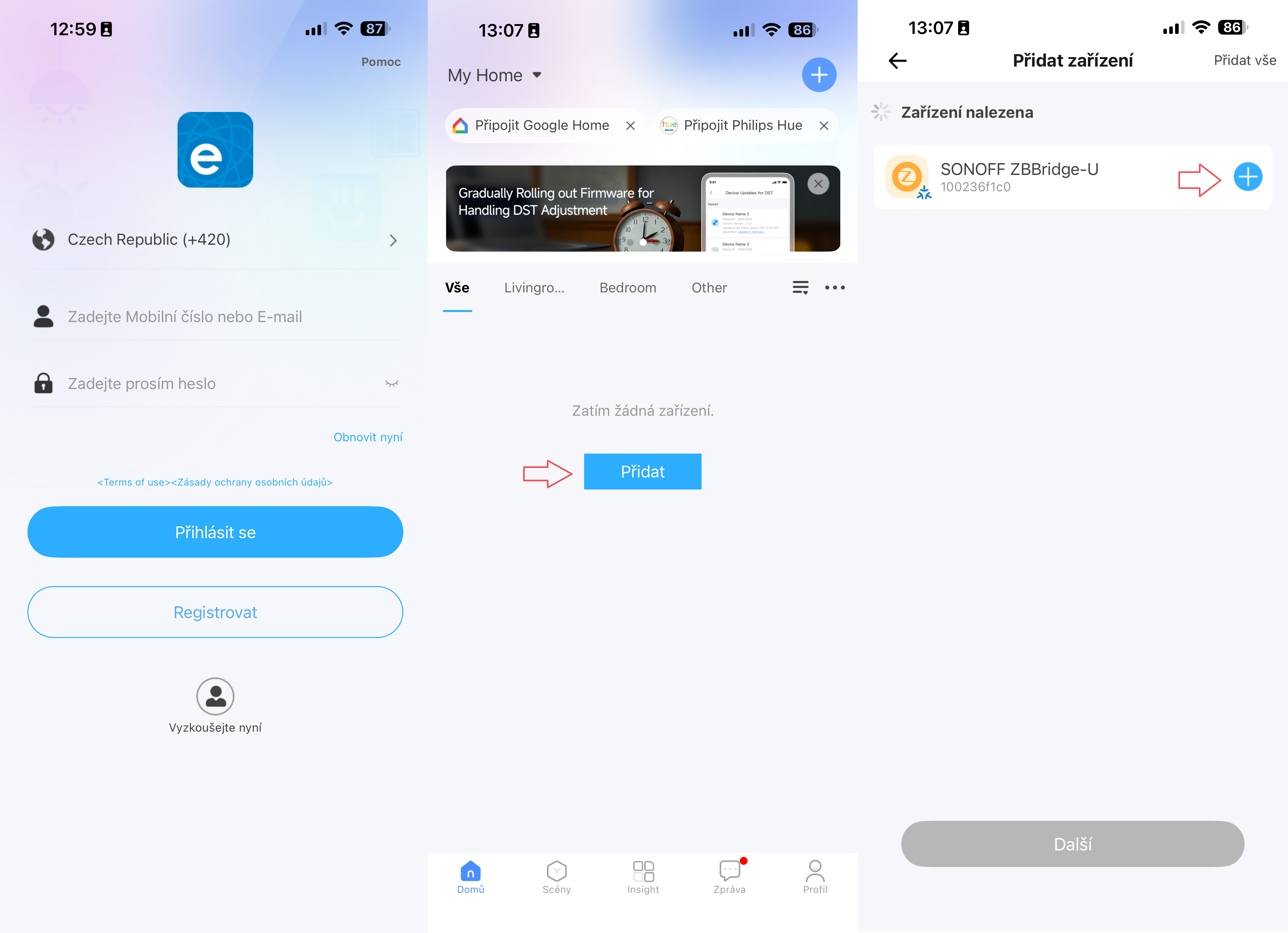

Přidání Zigbee Bridge Ultra/Pro do eWeLink (krok za krokem)

1. Zapni bránu – po zapnutí bývá v párovacím režimu.
2. V aplikaci eWeLink klikni vpravo nahoře na „+“ → Přidat zařízení.
3. Zkontroluj nastavení Wi-Fi (2,4 GHz) a pokračuj.
4. Aplikace by měla bránu najít (např. SONOFF ZBBridge-U) – klikni na „+“ a dokonči přidání.

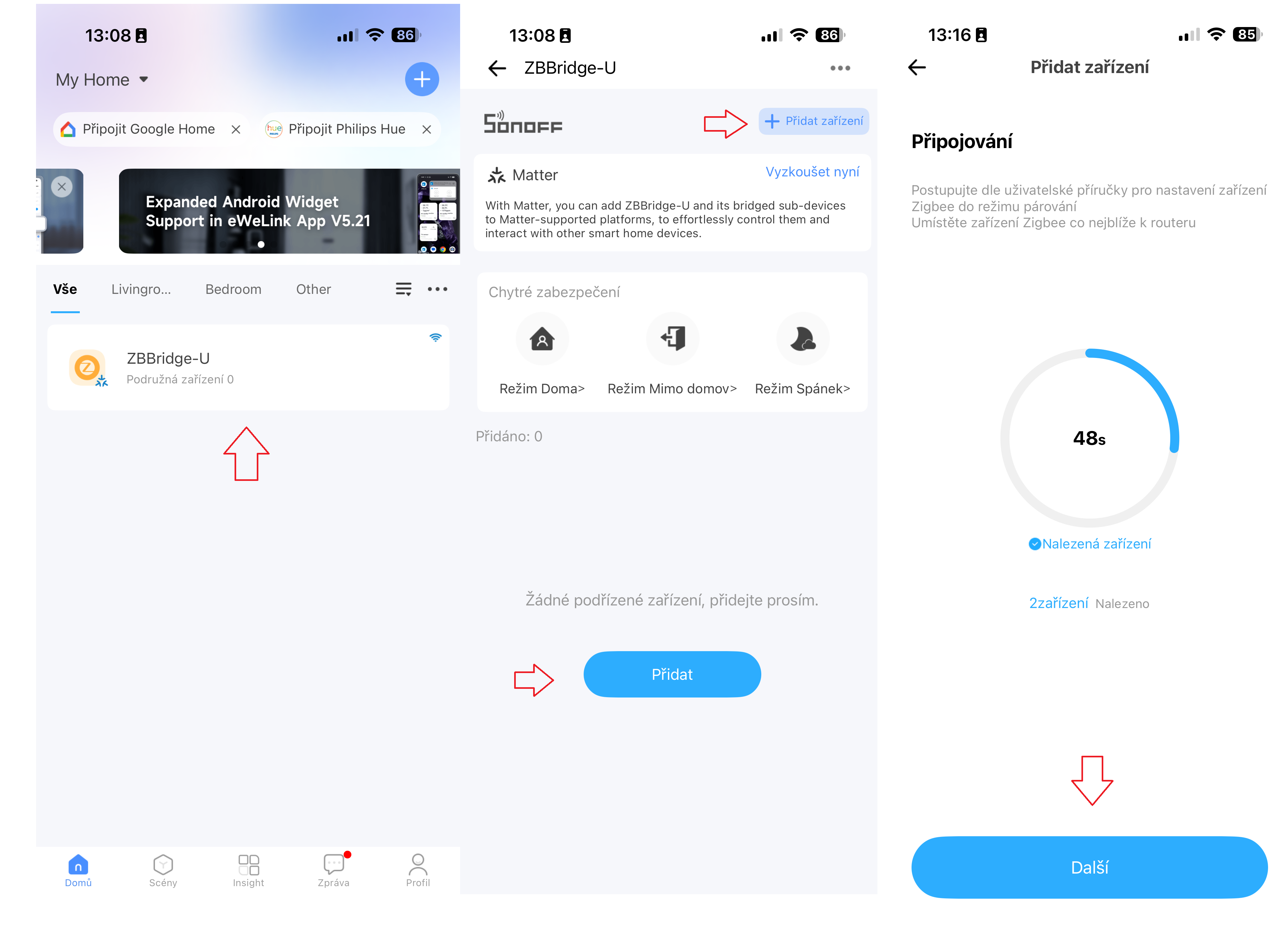

Párování TRVZB a dalších Zigbee zařízení do brány

Jakmile máš bránu přidanou, budeš přes ni přidávat Zigbee zařízení – hlavice, senzory i relé. Prakticky vždy platí: dej zařízení do režimu párování a v aplikaci ho přes bránu přidej.

Párování Sonoff TRVZB (správný postup dle manuálu)

U TRVZB je důležité dodržet postup pro pairing. V manuálu i v praxi platí: hlavici je potřeba dostat do stavu OFF a až pak spustit párování.

1. Vlož baterie (doporučujeme kvalitní alkalické nebo lithiové).
2. Hlavici našroubuj na ventil radiátoru (pokud je potřeba, použij redukci – kompatibilitu ventilů najdeš zde: Sonoff TRV kompatibilita ventilů (PDF)).
3. Stiskem kolečka/tlačítka spustíš kalibraci (na displeji se objeví „Ad“).
4. Po kalibraci otáčej kolečkem tak dlouho, dokud se na displeji nezobrazí OFF.
5. Poté podrž kolečko/tlačítko cca 3 s – na displeji začne blikat symbol sítě (indikace párování).
6. V eWeLink otevři bránu a klikni na Přidat zařízení. Po chvíli se zobrazí nalezená Zigbee zařízení – dokonči přidání.

Po úspěšném spárování hlavice typicky naskočí na výchozí teplotu (např. 19 °C).

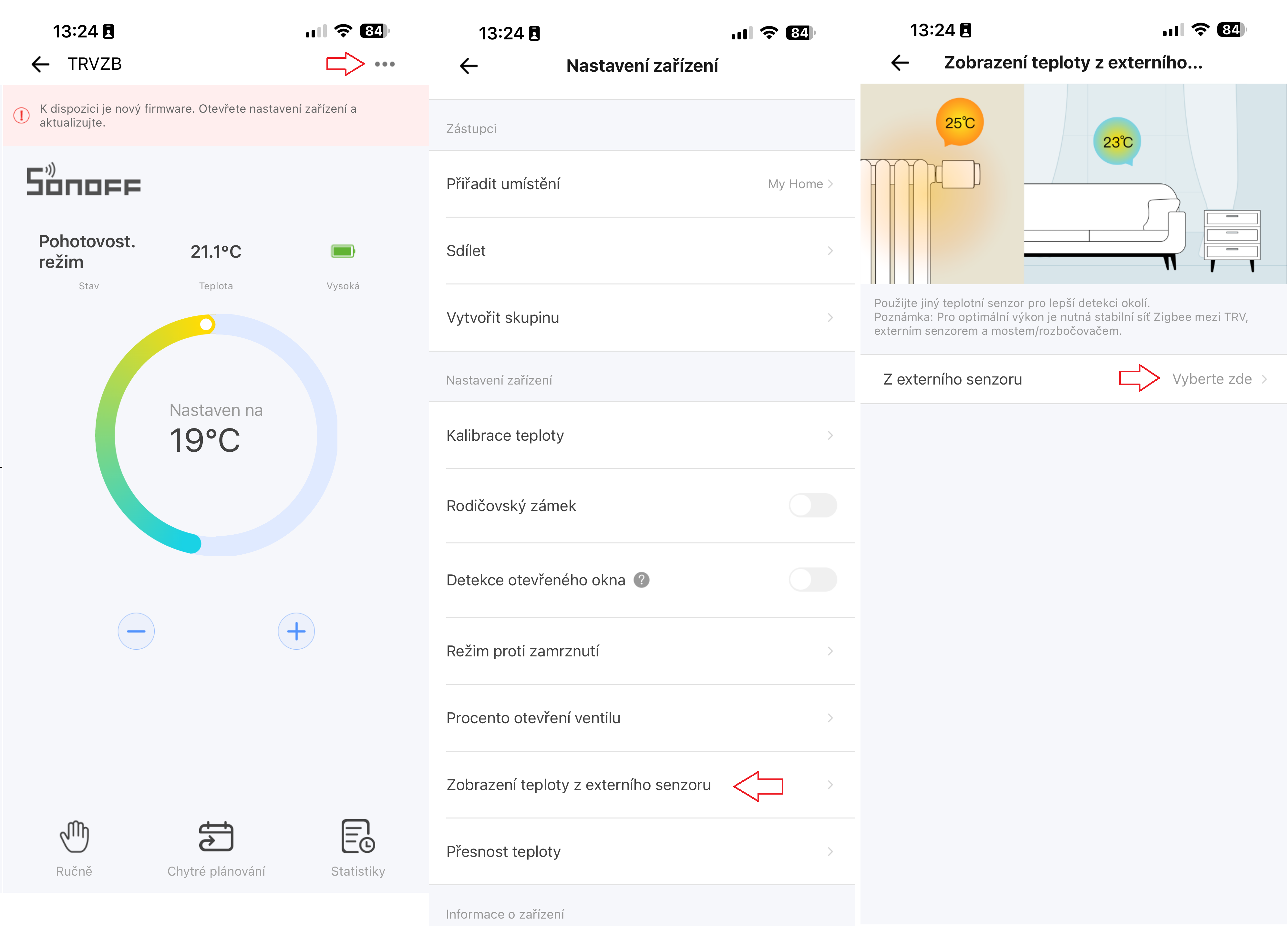

Nastavení „Zobrazení teploty z externího senzoru“ (externí čidlo)

V eWeLink je to řešené přímo v nastavení termohlavice. Přesná cesta v aplikaci: TRVZB → Nastavení zařízení → Zobrazení teploty z externího senzoru → Vyberte zde.

Po kliknutí se zobrazí seznam dostupných externích senzorů, které jsou připojené ke stejné Zigbee bráně. Doporučení: senzory si předem dobře pojmenuj (např. „Obývák teplota a vlhkost“, „Ložnice teplota“), ať se v tom neztratíš.

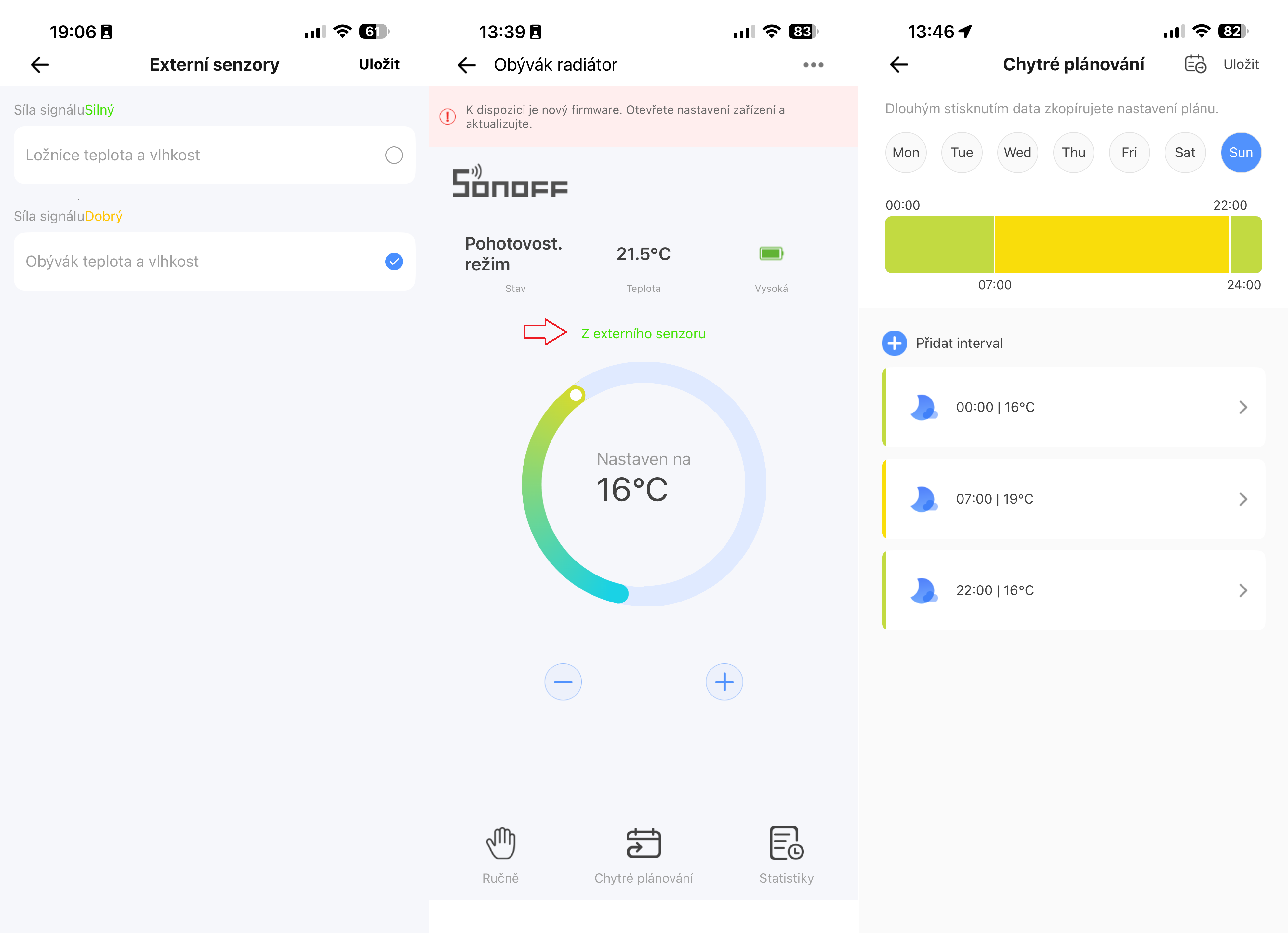

Jak poznáš, že hlavice opravdu bere teplotu z externího senzoru?

Po nastavení se v detailu hlavice zobrazí zelený text „Z externího senzoru“. To je nejrychlejší kontrola, že to nebere teplotu „u radiátoru“.

Plánování teplot: týdenní režim bez zbytečné magie

TRVZB umí chytré plánování – typicky nastavíš:

• ráno komfort (např. 19–21 °C)
• přes den útlum (např. 16–18 °C)
• večer komfort
• noc útlum

Zvlášť u bytů a domů, kde se přetápí „jen proto, že se to vždycky tak dělalo“, je plánování často první krok k úspoře bez jakýchkoli stavebních úprav.

(Volitelné) Spínání kotle podle stavu termohlavic

Tahle část je pro ty, kdo mají vlastní kotel a chtějí, aby kotel běžel jen tehdy, když některá místnost skutečně potřebuje topit. U centrálního vytápění/teplárny tohle obvykle řešit nepotřebuješ.

Jaké relé použít (ověřené varianty)

• ZigBee beznapěťové relé 5V
• Nous B1Z (Zigbee, beznapěťový kontakt)
• Sonoff MINI-D (Wi-Fi)
• Shelly 1 Gen4 (v Zigbee režimu – v našem testu šel spárovat přes Zigbee Bridge Ultra)
• Shelly 1 Mini Gen4 (varianta dle potřeby)

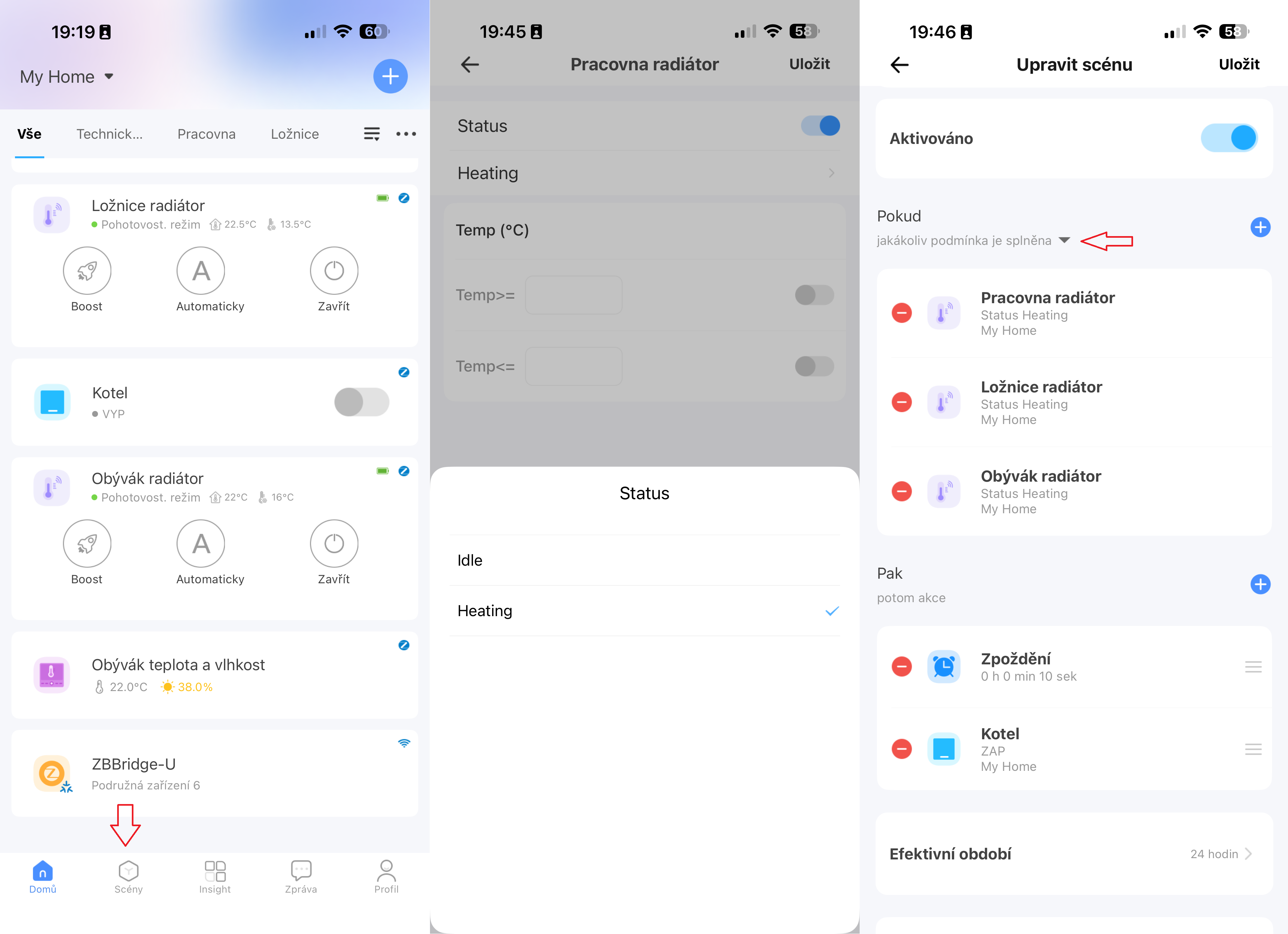

Scéna „Zapnout kotel“, když některá hlavice topí (Status = Heating)

V eWeLink vytvoříš automatizaci tak, aby se kotel zapnul, jakmile se jakákoli z hlavic dostane do stavu Heating. Důležité je nastavení nahoře: „jakákoliv podmínka je splněna“.

Doporučení z praxe: přidej krátké zpoždění (např. 10 s), aby se kotel nespínal kvůli krátkým „přechodovým“ stavům.

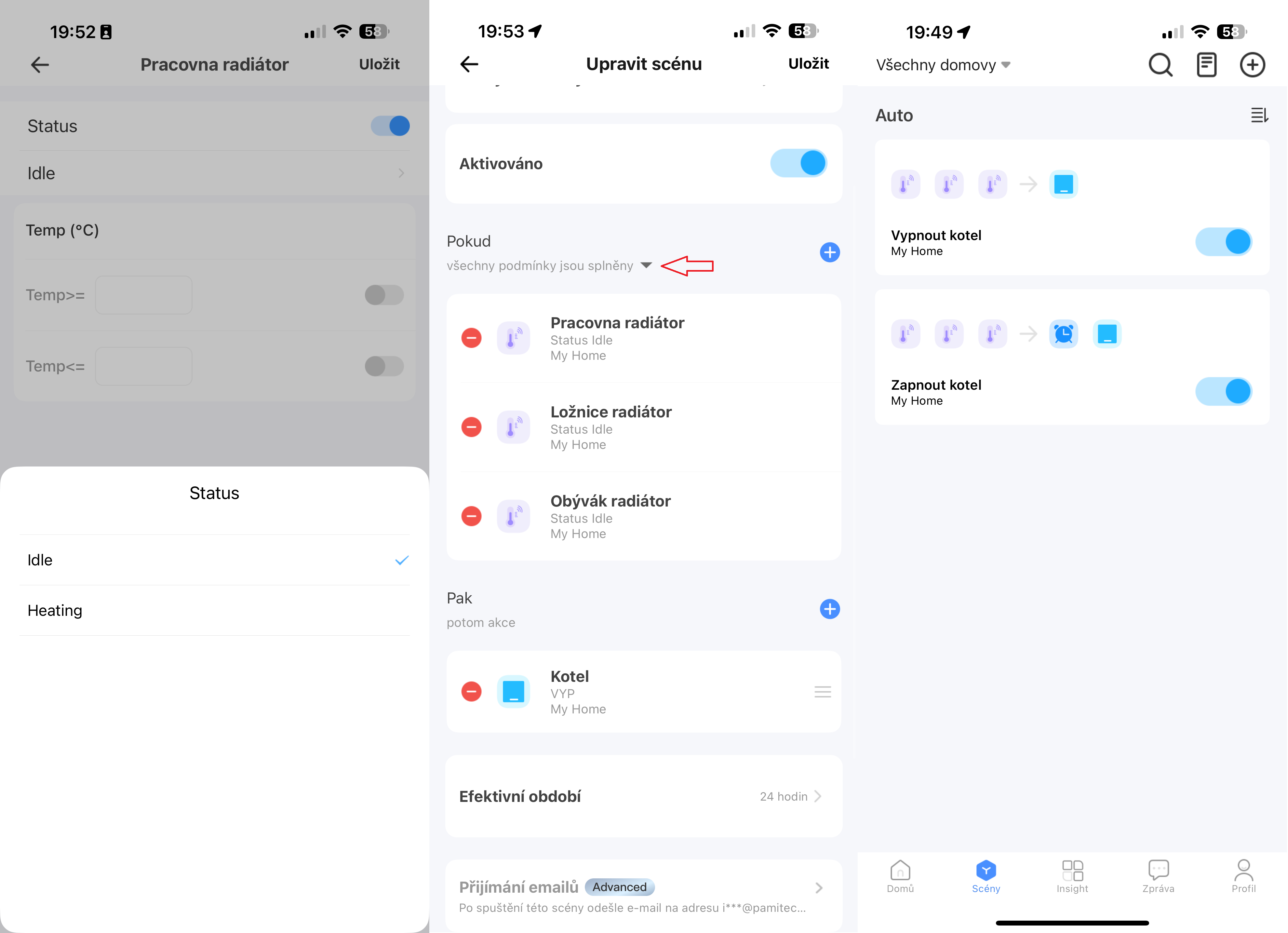

Scéna „Vypnout kotel“, když jsou všechny hlavice v Idle

Druhá automatizace je opačná: kotel vypneš až ve chvíli, kdy jsou všechny hlavice v Idle. Tady je klíčové nastavení: „všechny podmínky jsou splněny“.

V našem nastavení vypínáme kotel hned, jakmile jsou všechny hlavice Idle – aby zbytečně neběželo oběhové čerpadlo „do tlaku“ v soustavě.

Firmware: co aktualizovat a kdy

Doporučujeme aktualizovat firmware před používáním (ideálně mimo topnou sezónu, ať je čas případné věci doladit).

• Brána a Wi-Fi zařízení se obvykle aktualizují rychle.
• Zigbee zařízení (hlavice/senzory) mohou aktualizovat déle a často to jede jen po jednom zařízení současně.
• Při přerušení aktualizace Zigbee zařízení se zpravidla nic „nerozbije“ – jen je potřeba update spustit znovu.

Nejčastější problémy a rychlé řešení

• TRVZB nejde spárovat: zkontroluj, že je na displeji OFF, pak podrž tlačítko 3 s a páruj u brány „Přidat zařízení“. Pomůže i přiblížení k bráně.
• Externí senzor se nenabízí: senzor musí být na stejné bráně jako hlavice a musí být správně spárovaný.
• Časté spínání kotle: přidej krátké zpoždění při zapnutí (např. 10 s) a ujisti se, že vypínací scéna používá „všechny podmínky“.
• Zigbee dosah / stabilita: u větších domů je důležitá kvalita signálu (rozmístění zařízení, opakovače, vhodné umístění brány).

Závěr a doporučená sestava

Pokud chceš jednoduché a dostupné řízení topení, kombinace TRVZB + Zigbee Bridge + externí čidlo dává obrovský smysl. Nejdůležitější upgrade oproti „běžné hlavici“ je externí teplota – protože teplota u radiátoru není teplota v místnosti. A pokud máš vlastní kotel, můžeš řešení posunout ještě dál pomocí relé a automatizací v eWeLink.
