Shelly Wall Display X2i Stříbrný - dotykový nástěnný panel s relé (WiFi, Bluetooth)

Detailní popis produktu

Shelly Wall Display X2i je nástěnný dotykový panel, který nahrazuje běžný vypínač a stává se ovládacím centrem chytré domácnosti přímo ve zdi. Na rozdíl od malých čtvercových panelů má displej o úhlopříčce 6,95 palce s rozlišením 1440 × 720 pixelů, takže na jednu obrazovku se vejde přehled celé místnosti – teplota, vlhkost, spotřeba, počasí, ovládání světel, rolet i přehrávače – bez nutnosti listovat mezi stránkami. Panel se instaluje do standardní instalační krabice pro vypínače a jeho výměnná napájecí základna obsahuje relé, takže zároveň funguje jako plnohodnotný spínač jednoho světelného okruhu.

Zásadní odlišností oproti menším modelům je možnost otočení zobrazení. Displej lze provozovat v režimu na šířku i na výšku, což určuje, jak panel na zdi vypadá a kolik dlaždic se na obrazovku vejde. O plynulý chod se stará čtyřjádrový procesor Rockchip RK3326-S Cortex-A35 na 1,5 GHz se 2 GB operační paměti a 8 GB úložištěm; systémem je Android 11. Tělo kombinuje plast, hliník a sklo, čelní strana je ve stříbrném provedení, které se hodí do světlých interiérů a k rámečkům vypínačů v neutrálních odstínech. Samotná jednovýstupová napájecí základna je modrá a po instalaci zůstává skrytá ve zdi. Rozměry celku s napájecí základnou jsou 87 × 178 × 36 mm při hmotnosti 292 g, samotný displejový modul bez základny má hloubku 11 mm a váží 246 g.

Orientace na šířku i na výšku

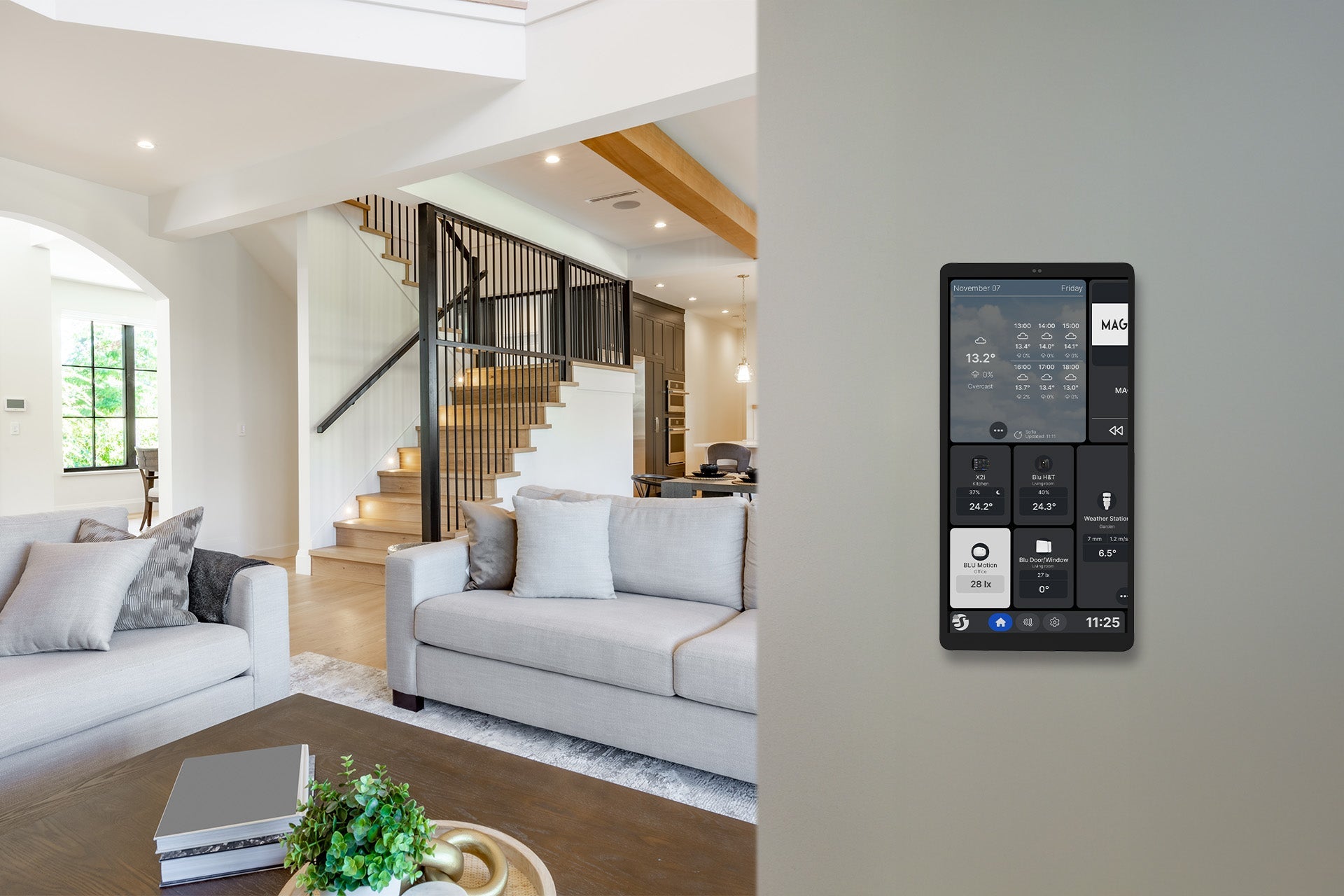

Zobrazení panelu se přepíná mezi panoramatickým režimem (na šířku) a portrétním režimem (na výšku). Volba není jen estetická – mění se rozvržení dlaždic a tím i množství informací, které vidíte najednou. Na šířku panel působí jako dashboard nad kuchyňskou linkou nebo u vstupu, na výšku se lépe vejde do úzkého místa mezi zárubní a nábytkem a nabízí prostor pro sloupec senzorů pod sebou. Instalační krabice je v obou případech stejná, mění se pouze způsob osazení panelu a nastavení orientace v systému. Prakticky to znamená, že se panel přizpůsobí dispozici místnosti, místo aby dispozice musela ustupovat panelu.

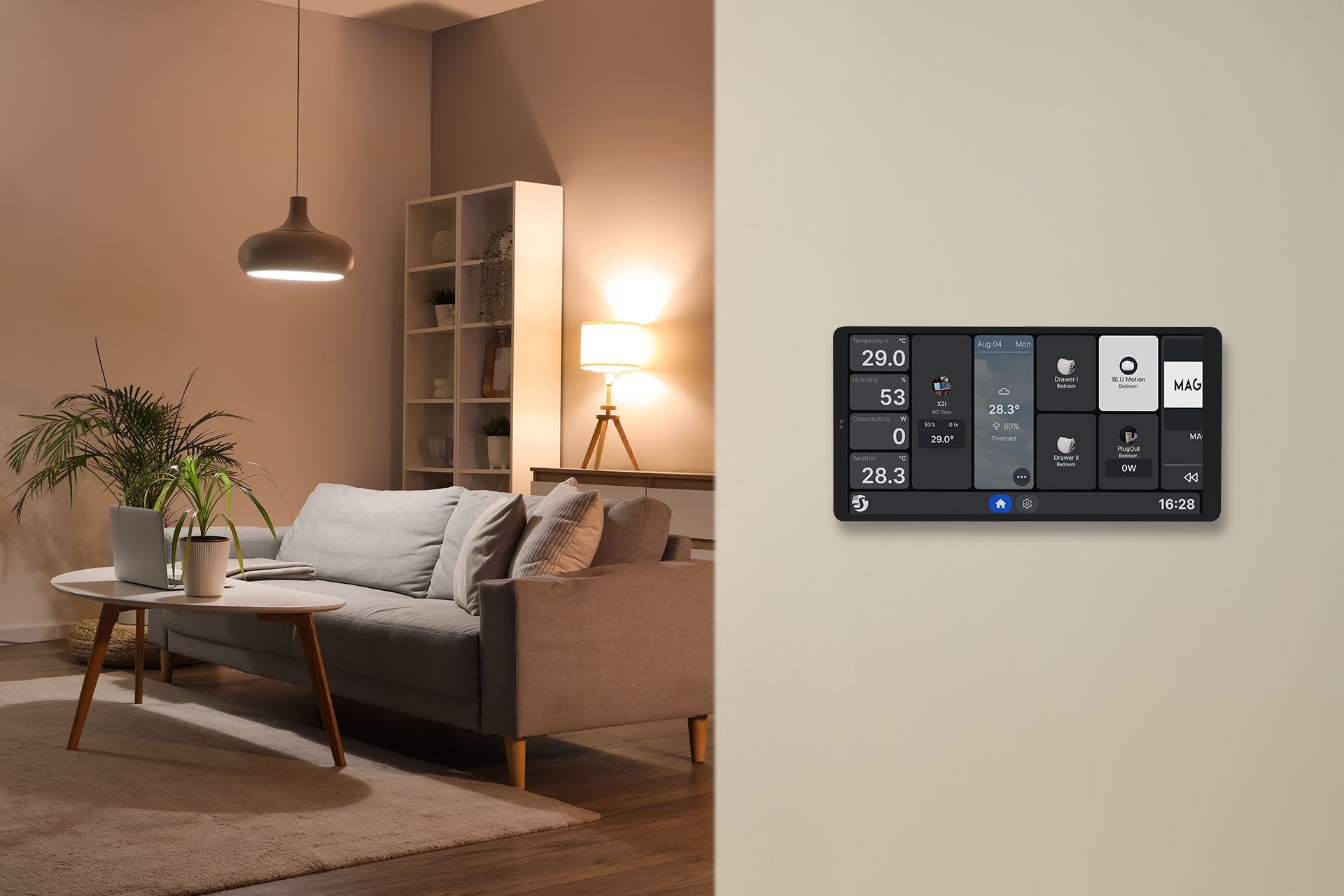

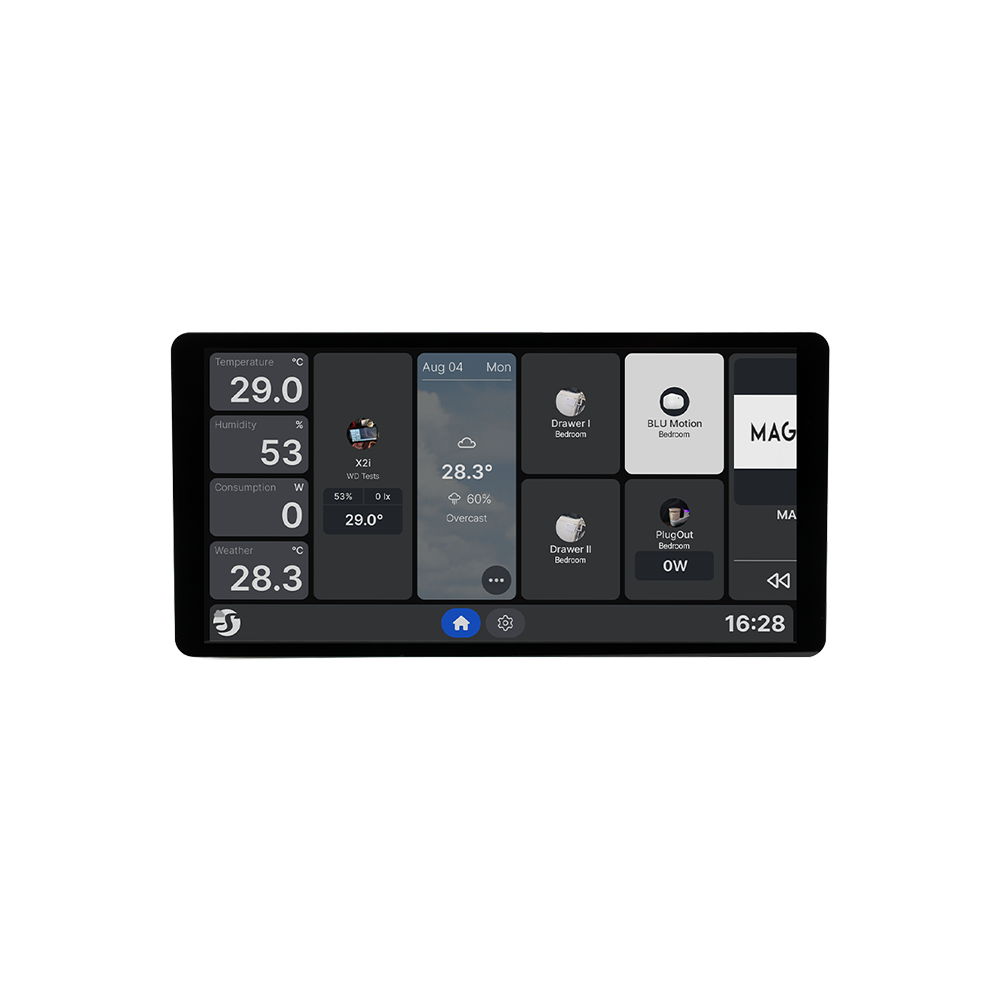

Ve vodorovné orientaci se stejný obsah rozprostře do širokého pásu. Levý sloupec typicky nese číselné hodnoty teploty, vlhkosti a okamžité spotřeby, zbytek plochy zaplní dlaždice zařízení, scén a předpovědi počasí. Domovská obrazovka je plně konfigurovatelná, takže si rozvržení sestavíte podle toho, co v dané místnosti skutečně používáte.

Ovládání gesty a senzory prostředí

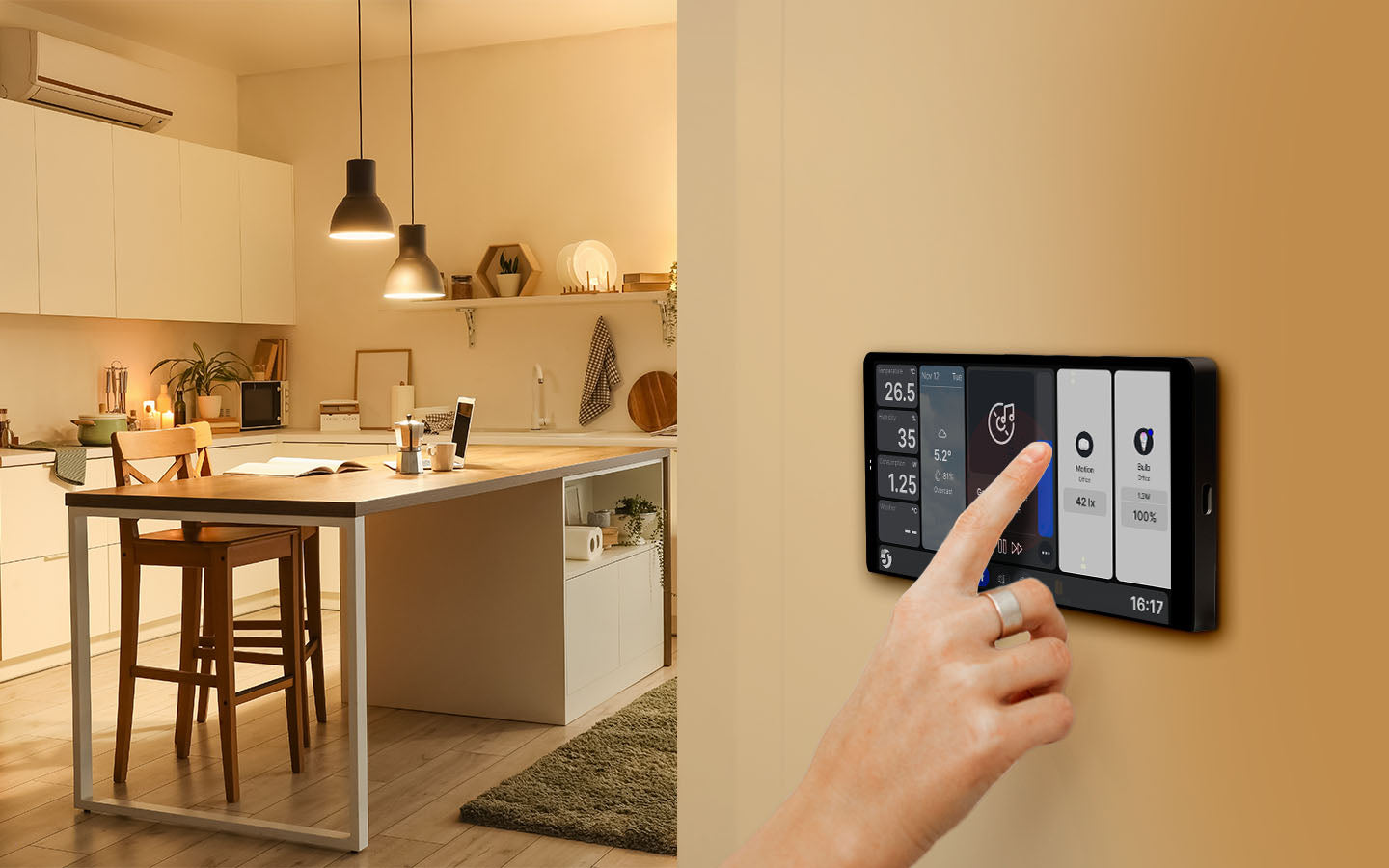

Panel má vestavěný G-senzor, senzor přiblížení, světelný senzor a mikrofon. G-senzor spolu se senzorem přiblížení umožňuje bezdotykovou interakci – mávnutím rukou před panelem se obrazovka probudí, aniž byste se museli skla dotknout. To je praktické v kuchyni při vaření nebo v koupelně, kde mokré ruce na dotykovém skle vadí. Světelný senzor měří okolní osvětlení, podle kterého se automaticky přizpůsobí jas displeje; naměřená hodnota v luxech je zároveň použitelná jako vstup pro automatizaci, například rozsvícení světel při setmění. Displej tak v noci neruší a přes den zůstává čitelný.

Výměnná napájecí základna s relé 5 A

Za displejem je napájecí základna, která panelu dodává napětí a zároveň obsahuje relé. To spíná jeden zátěžový okruh s maximálním napětím 240 V~ a maximálním proudem 5 A. Podporovány jsou zátěže rezistivní (žárovky a halogeny), kapacitní (LED žárovky, LED drivery, kompaktní zářivky) i induktivní (transformátory pro LED osvětlení). Pro běžné stropní svítidlo je 5 A dostatečná rezerva; u větších okruhů je nutné zátěž rozdělit nebo spínat externím stykačem.

Základna je konstrukčně výměnná. Pokud v jedné krabici potřebujete ovládat dva samostatné okruhy – například hlavní světlo a nástěnná svítidla – lze původní jednovýstupovou základnu nahradit za Shelly 2-Output Power Base pro Wall Display řady i. Displejový modul zůstává stejný, mění se pouze zadní část, což je zásadní výhoda proti panelům s pevně integrovanou elektronikou: rozšíření nevyžaduje výměnu celého zařízení. Panel lze alternativně napájet i přes USB-C napětím 5 V při proudu 1 A, což se hodí při testování nebo v instalacích bez přivedeného síťového rozvodu.

Přehled spotřeby energie

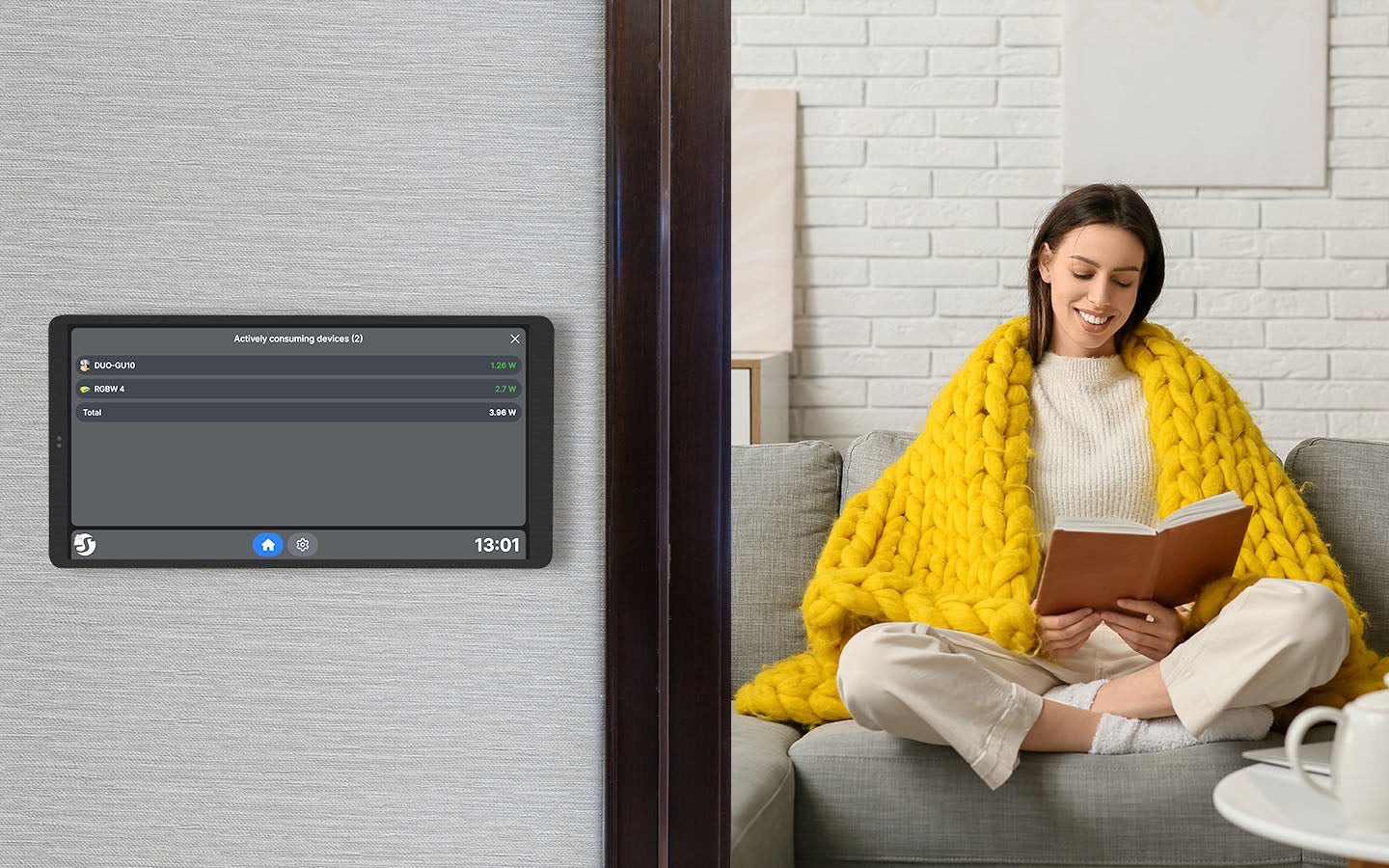

Panel dokáže zobrazovat spotřebu zařízení Shelly s měřením výkonu, která máte v účtu Shelly Smart Control přiřazena ke stejné místnosti. Kromě souhrnného čísla na domovské obrazovce lze otevřít seznam aktuálně odebírajících spotřebičů s příkonem každého z nich a celkovým součtem. Význam této funkce není v samotném čísle, ale v tom, že spotřeba je viditelná v okamžiku, kdy u zařízení stojíte – energeticky náročný spotřebič se odhalí mnohem dřív než při zpětném procházení grafů v aplikaci. Samotný panel měřicí obvod neobsahuje, data přebírá z připojených zařízení řady PM.

Regulace vytápění, chlazení a větrání

Panel funguje jako termostatické rozhraní pro vytápění, klimatizaci i větrání. Pracuje s daty z připojených senzorů teploty a vlhkosti, na jejichž základě upravuje provoz systému HVAC. Prakticky užitečné je řízení podle vlhkosti: odvlhčovač, zvlhčovač nebo ventilátor se spustí až tehdy, když naměřená vlhkost překročí nastavenou mez. To má smysl v koupelnách, sklepech a technických místnostech, kde jde o prevenci plísní, a je to spolehlivější než spínání ventilátoru natvrdo podle času. Pro tuto funkci je nutné mít v systému čidlo teploty a vlhkosti; panel s ním komunikuje a jeho hodnoty zobrazuje na domovské obrazovce.

Zvuk a multimédia

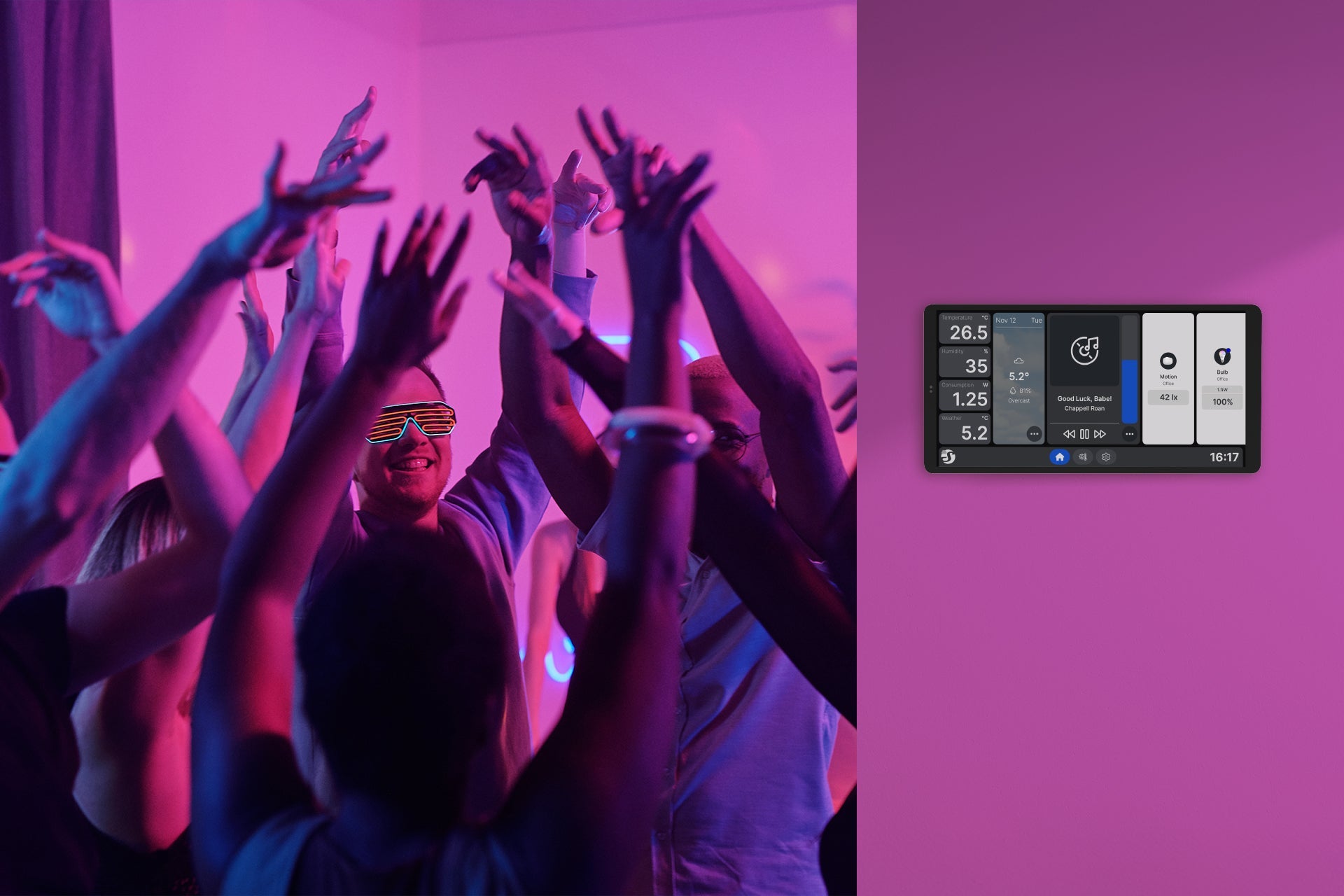

Uvnitř je reproduktor s výkonem 0,8 W. Slouží pro zvukovou signalizaci, upozornění a alarmy – panel tak může akusticky hlásit například detekci úniku vody nebo otevření dveří v době nepřítomnosti. Pro přehrávání hudby lze k panelu připojit externí Bluetooth reproduktor nebo systém Sonos a ovládat přehrávání přímo z displeje, včetně hlasitosti a internetových rádiových stanic. Integrovaný reproduktor svou velikostí odpovídá zařízení zabudovanému do zdi a na plnohodnotný poslech určen není; jeho úlohou je notifikace, hudbu obstará připojený reproduktor.

Konektivita a integrace do Home Assistantu

Panel se připojuje přes Wi-Fi 6 Dual Band, tedy v pásmech 2412–2472 MHz a 5150–5850 MHz, s dosahem přibližně 30 m uvnitř budovy a 50 m ve volném prostoru. Podpora pásma 5 GHz je u nástěnného zařízení praktická tam, kde je pásmo 2,4 GHz zahlcené ostatními zařízeními chytré domácnosti. Doplňkově je k dispozici Bluetooth 5.0 v pásmu 2402–2480 MHz s dosahem do 10 m uvnitř budovy.

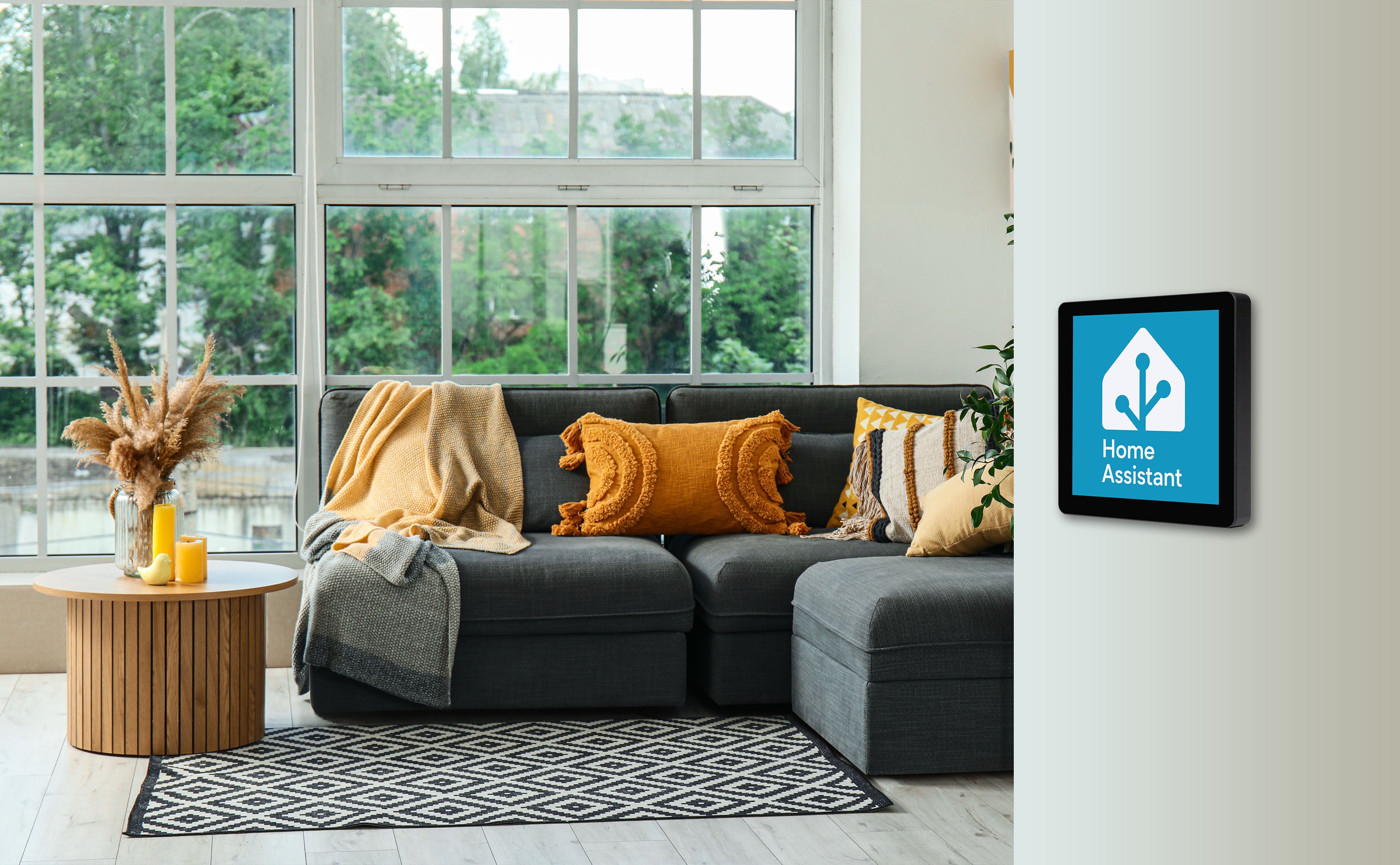

Z hlediska protokolů podporuje HTTP, RPC over HTTP, RPC over BLE a MQTT. Právě MQTT je klíčové pro integraci do Home Assistantu a dalších otevřených systémů, protože umožňuje lokální komunikaci bez závislosti na cloudu – panel lze provozovat i jako zobrazovací terminál pro vlastní dashboard. Zároveň je kompatibilní s Amazon Alexa, Google Home a Samsung SmartThings, takže hlasové ovládání funguje vedle dotykového rozhraní. Vlastní skriptování Shelly u tohoto modelu nepodporuje; k dispozici je 20 časových plánů a 20 webhooků se dvěma URL na jeden hook, složitější logika se řeší v nadřazeném systému.

Instalace a zapojení

Panel se montuje do standardní instalační krabice pro vypínače. Na napájecí základně jsou dvě šroubové svorky pro připojení fázového vodiče L a nulového vodiče N, jeden výstup O pro zátěž a jeden vstup SW pro externí vypínač či tlačítko. Vstup pro vypínač umožňuje zachovat klasické ovládání světla i pro toho, kdo se dotykového panelu nechce dotýkat.

Svorky přijímají vodiče o průřezu 0,75 až 2,5 mm2, plné, laněné i s dutinkami, s odizolovanou délkou 6 až 7 mm. Maximální utahovací moment je 0,4 Nm – jde o nízkou hodnotu, kterou je vhodné dodržet, protože přetažení šroubu může poškodit svorkovnici. Vzhledem k šířce 178 mm je před montáží nutné ověřit, že v daném místě je dost prostoru na obou stranách krabice. Zařízení je určeno do vnitřních prostor s provozní teplotou -20 °C až 40 °C, vlhkostí 30 až 70 % RH a nadmořskou výškou do 2000 m.

Alternativy v řadě Shelly Wall Display

Stejný panel je dostupný také jako Shelly Wall Display X2i v černém provedení se shodnými technickými parametry, pokud lépe ladí s rámečky ostatních vypínačů v místnosti. Pokud vám 6,95palcový panel připadá do vedlejší místnosti zbytečně velký, nabízí se čtvercový Shelly Wall Display X1i ve stříbrném provedení se 4palcovým displejem, který používá stejné napájecí základny. Opačným směrem jde Shelly Wall Display XL, určený pro reprezentativní místa, kde má panel sloužit jako hlavní přehledový dashboard celého domu.

Časté dotazy

Měří panel sám teplotu a vlhkost v místnosti?
Hodnoty teploty a vlhkosti panel přebírá z připojených senzorů, například Shelly BLU H&T. Bez spárovaného čidla zůstanou příslušné dlaždice bez dat.

Jak velkou zátěž lze spínat integrovaným relé?
Relé v jednovýstupové napájecí základně spíná jeden okruh s maximálním napětím 240 V~ a maximálním proudem 5 A. Podporovány jsou rezistivní, kapacitní i induktivní zátěže.

Lze panel otočit na výšku?
Ano. Zobrazení se přepíná mezi panoramatickým režimem a portrétním režimem, takže panel lze montovat na šířku i na výšku podle dispozice místa.

Funguje panel bez cloudu a bez internetu?
Ano, podporuje MQTT, HTTP a RPC over HTTP, takže jej lze provozovat lokálně a integrovat do Home Assistantu. Cloudové funkce jako vzdálený přístup a předpověď počasí připojení k internetu vyžadují.

Lze panel postavit na stůl do stojanu Shelly Wall Display Stand?
Ne. Výrobce u stolního stojanu Shelly Wall Display Stand kompatibilitu s modelem X2 vylučuje. Panel X2i je určen pro montáž do instalační krabice ve zdi.

Technické parametry

Obsah balení

• Shelly Wall Display X2i, stříbrný displejový modul
• Jednovýstupová napájecí základna s relé
• Tištěný návod k použití a bezpečnostní pokyny
