Shelly LAN Switch s 5 porty RJ45

Detailní popis produktu

Shelly LAN Switch je pětiportový ethernetový switch v provedení pro montáž na DIN lištu. Jeho účelem je rozvést kabelové připojení k několika zařízením přímo z rozvaděče – tedy tam, kde už jsou instalované moduly řady Shelly Pro s ethernetovým portem, PV měniče, komunikační jednotky vytápění nebo jiná zařízení, u kterých je drátové připojení spolehlivější než Wi-Fi. Switch má 5 konektorů RJ45 s rychlostí 10 a 100 Mbps; jeden port se obvykle použije jako přívod z routeru nebo nadřazeného switche a zbývající čtyři pro připojená zařízení.

Zásadní odlišnost proti běžnému stolnímu switchi spočívá ve způsobu napájení. Shelly LAN Switch se připojuje přímo na síťové napětí 110–240 V AC, 50/60 Hz přes dvě šroubové svorky označené L a N. V rozvaděči tak není potřeba zásuvka ani napájecí adaptér, který by zabíral místo a představoval další prvek, jenž může selhat. Spotřeba zařízení nepřesahuje 1 W. Switch je neřízený a nevyžaduje žádnou konfiguraci – po připojení napájení a kabelů začne okamžitě přeposílat provoz.

Pět portů RJ45 a automatické vyjednávání parametrů linky

Všech pět portů pracuje v režimu 10/100 Mbps a podporuje plné automatické vyjednávání podle standardu IEEE 802.3. To znamená, že si každý port s protějším zařízením sám dohodne rychlost, režim duplexu a řízení toku, aniž by uživatel cokoli nastavoval. Podporován je poloviční i plný duplex, mechanismus back pressure a řízení toku pomocí pause rámců; ten se uplatní tehdy, kdy jedno zařízení odesílá data rychleji, než je protistrana schopna zpracovat, a zabraňuje ztrátám paketů. Rychlost 100 Mbps je pro cílové použití dostatečná: řídicí jednotky, moduly Shelly Pro, komunikační brány měničů nebo termostaty přenášejí objemově malé datové toky a limitujícím prvkem u nich není propustnost, ale stabilita spojení. Pro zařízení, kde je potřeba gigabitová rychlost, například pro přenos velkých souborů nebo videa, je tento switch nevhodný.

Montáž na DIN lištu a zapojení

Zařízení má rozměry 96 × 53 × 59 mm a montuje se na standardní DIN lištu, takže rozměrově i vzhledově zapadá vedle modulů Shelly Pro a jističů. Fázový a nulový vodič se připojují na šroubové svorky L a N; maximální utahovací moment je 0,4 Nm, přípustný průřez vodiče 0,5 až 2,5 mm2 pro plné i lanované vodiče včetně dutinek, délka odizolování 6 až 7 mm. Na přívodu musí být předřazená jisticí ochrana s charakteristikou B nebo C, jmenovitým proudem nejvýše 16 A, zkratovou vypínací schopností alespoň 6 kA a energetickou omezovací třídou 3. Instalace se týká síťového napětí, a musí ji tedy provést osoba s odpovídající elektrotechnickou kvalifikací. Zásadní provozní pravidlo: síťové kabely se zapojují a odpojují výhradně při odpojeném napájení switche a použité konektory RJ45 nesmí mít v místech, kterých se uživatel dotýká, kovové části.

Signalizace LED a diagnostika

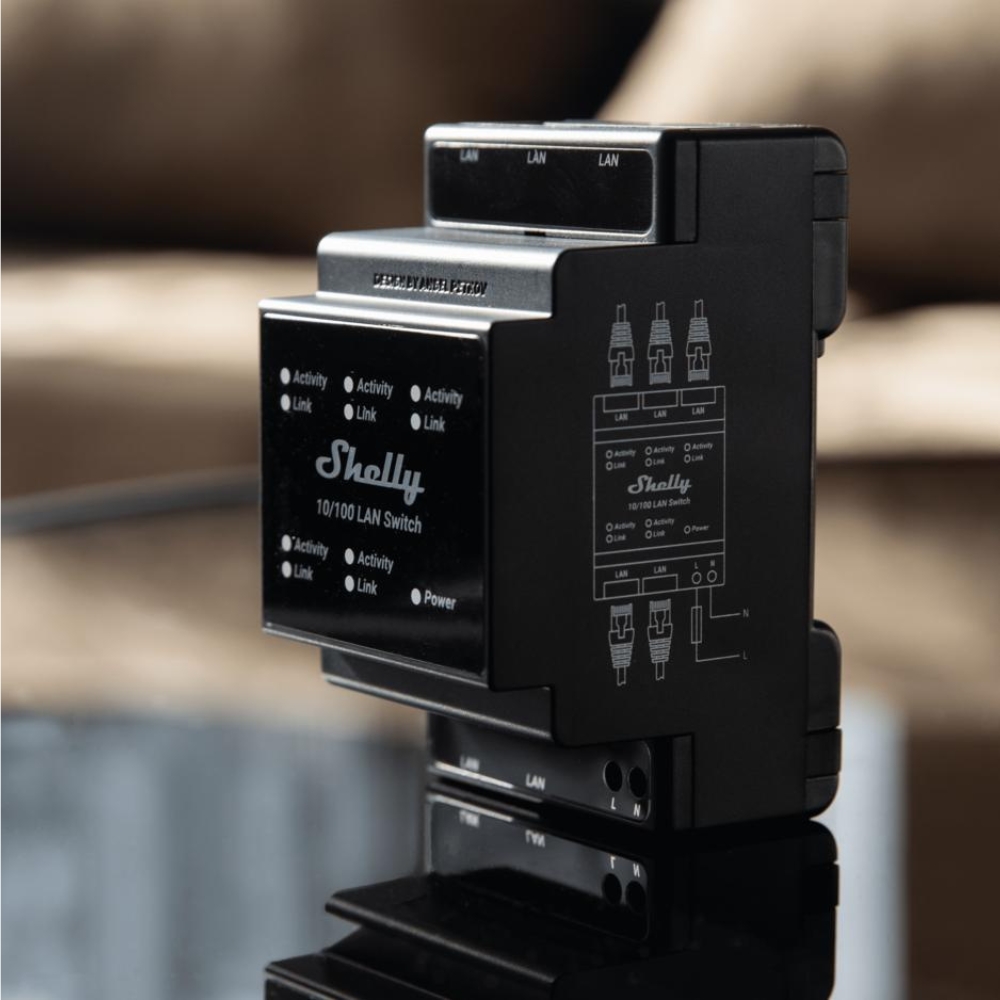

Na čelní straně je ke každému portu dvojice kontrolek a jedna kontrolka napájení, což umožňuje zjistit stav spojení bez měřicího přístroje. Červená kontrolka Power potvrzuje přivedené napájení. Žlutá kontrolka Link u konkrétního portu svítí, pokud je do portu zapojen kabel a linka je navázána – tedy protistrana odpovídá a fyzická vrstva funguje. Zelená kontrolka Activity svítí trvale, pokud je spojení navázáno a data mohou být přenášena, a bliká při skutečném datovém provozu. Diagnostická logika je pak přímočará: pokud nesvítí Link, je problém v kabelu nebo v protějším zařízení; pokud Link svítí, ale Activity nebliká, spojení existuje, ale zařízení nekomunikuje; pokud nesvítí Power, chybí napájení.

Typické scénáře nasazení

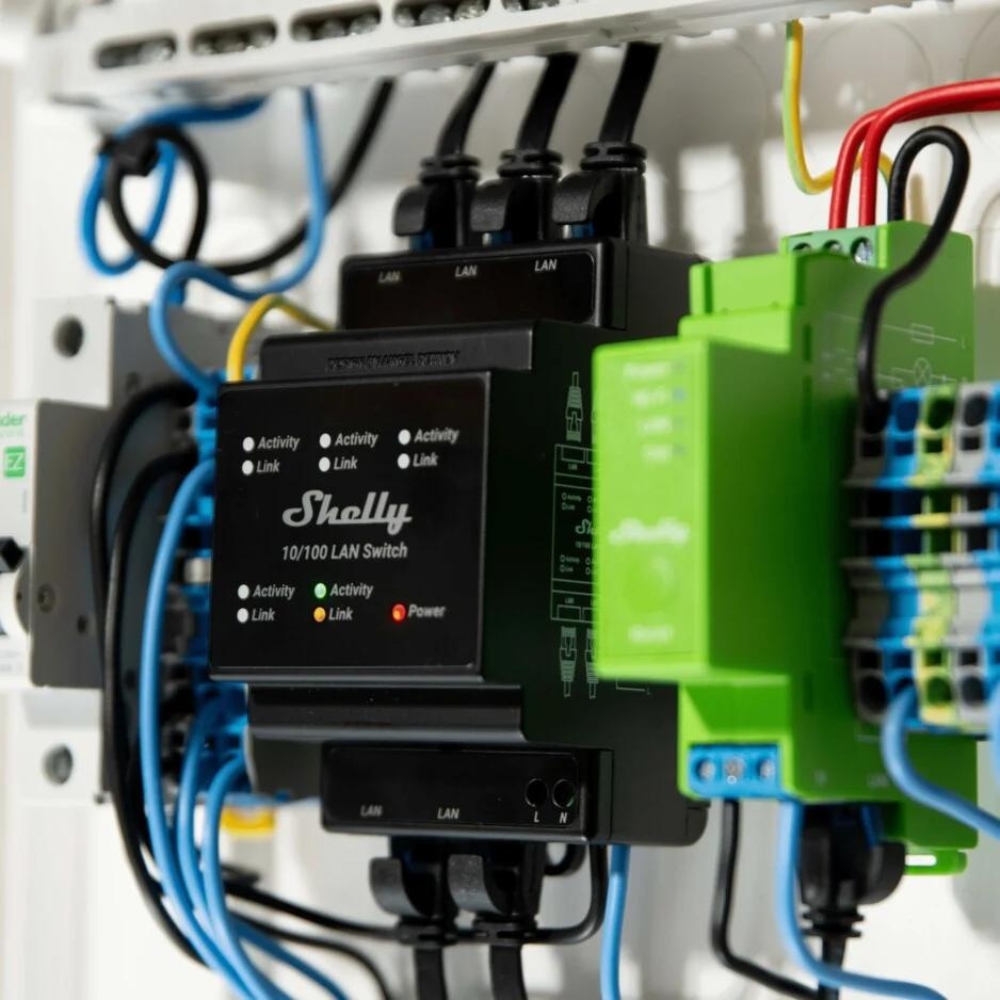

Nejčastějším důvodem k pořízení je situace, kdy je v rozvaděči více zařízení s ethernetovým portem, ale do rozvaděče vede jen jeden datový kabel. Switch tento kabel rozvětví a nahradí tak nutnost tahat další kabeláž nebo spoléhat na Wi-Fi, jejíž signál plechový rozvaděč tlumí. Druhým scénářem je stabilizace klíčových prvků systému – řídicí jednotky vytápění, měniče fotovoltaiky nebo osvětlovacího systému, u kterých má výpadek spojení viditelný dopad a bezdrátové připojení je zbytečné riziko. Třetí využití je čistě síťové: přivedení kabelového internetu k počítači, televizi, herní konzoli nebo streamovacímu zařízení v místnosti, kam vede jediný kabel z rozvaděče.

Časté dotazy

Je switch řízený, nebo neřízený?
Jde o neřízený switch bez konfigurace, VLAN a webového rozhraní. Porty si samy vyjednají rychlost a duplex podle IEEE 802.3 a zařízení pracuje ihned po zapojení.

Podporuje gigabitovou rychlost nebo PoE?
Porty pracují v režimu 10/100 Mbps, gigabitová rychlost podporována není. Napájení připojených zařízení po síťovém kabelu (PoE) rovněž není součástí funkcí; switch se napájí sám ze síťového napětí přes svorky L a N.

Potřebuji k napájení zásuvku v rozvaděči?
Ne, switch se připojuje přímo na síťové napětí 110–240 V AC přes šroubové svorky. Právě tím odpadá adaptér i volná zásuvka, což je hlavní důvod DIN provedení.

Kolik místa na DIN liště zabere?
Šířka zařízení je 53 mm, výška 96 mm a hloubka 59 mm. Rozměrově odpovídá modulům řady Shelly Pro, se kterými se v rozvaděči běžně kombinuje.

Můžu přepojovat síťové kabely za provozu?
Ne. Výrobce výslovně požaduje zapojovat a odpojovat kabely LAN pouze při odpojeném napájení zařízení. Konektory RJ45 navíc nesmí mít kovové části v místech, kterých se uživatel při manipulaci dotýká.

Technické parametry

Obsah balení

• Shelly LAN Switch – 1 ks
