Shelly Pro 4PM - spínací modul s měřením spotřeby na DIN lištu 4x 16A (LAN, WiFi, BT)

Detailní popis produktu

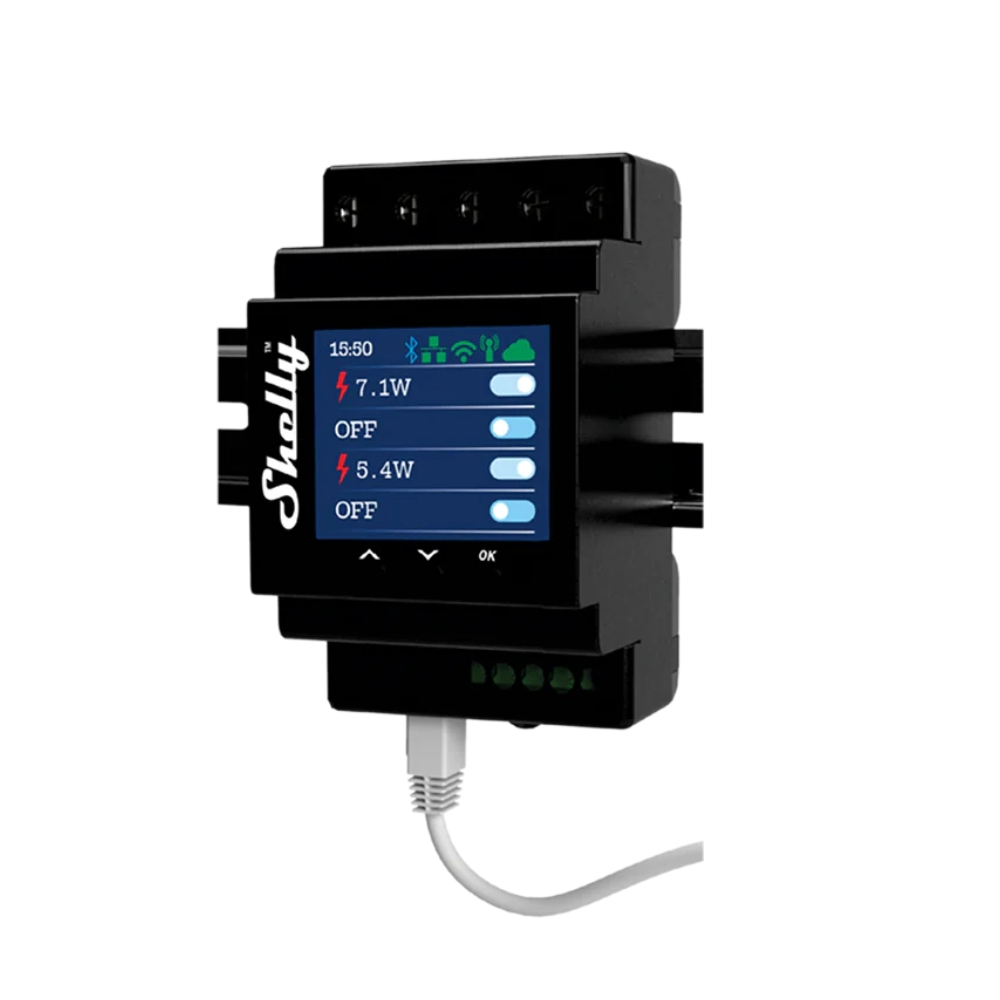

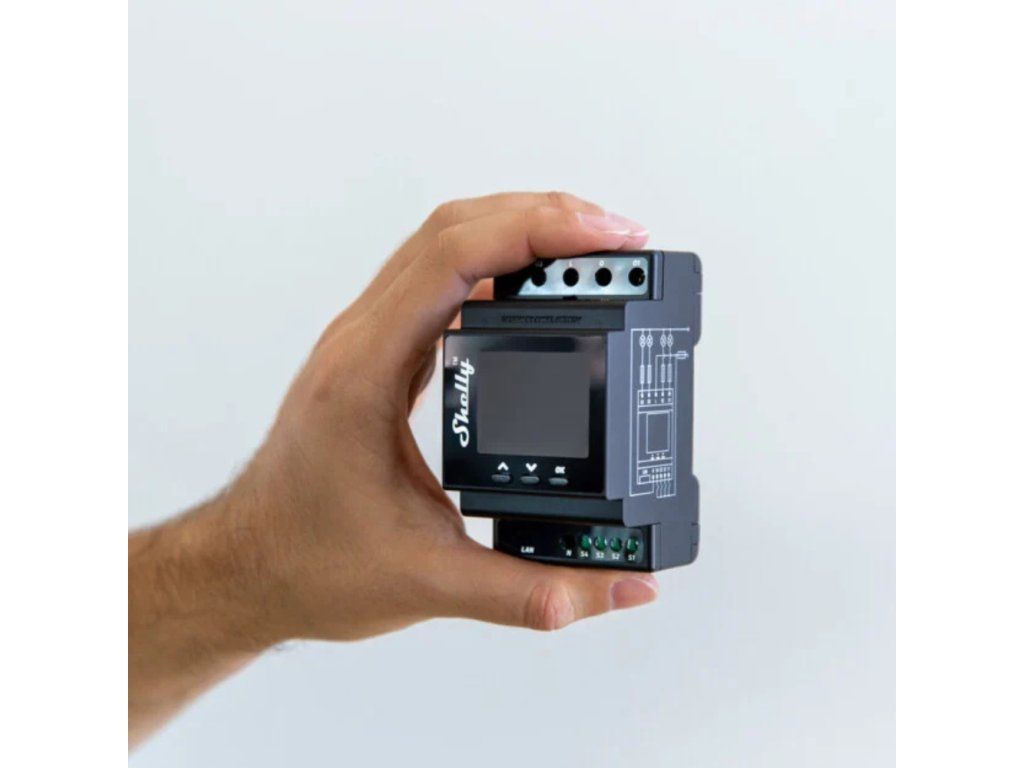

Shelly Pro 4PM je profesionální čtyřkanálový spínací modul s měřením spotřeby, určený pro montáž na DIN lištu do rozvaděče. Slouží k samostatnému ovládání čtyř elektrických okruhů, například osvětlení, topných prvků, ventilátorů, čerpadel, zásuvek, vybraných spotřebičů nebo dalších jednofázových zátěží v domácí i menší komerční elektroinstalaci.

Zařízení je vhodné tam, kde má být elektroinstalace centralizovaná, přehledná a servisně dostupná. Každý výstup lze řídit samostatně, sledovat jeho aktuální odběr a zapojit jej do automatizací. Shelly Pro 4PM podporuje LAN, Wi-Fi i Bluetooth, takže jej lze provozovat přes pevné síťové připojení, bezdrátově nebo integrovat do systému chytré domácnosti přes lokální API, MQTT, webové rozhraní či aplikaci Shelly.

Čtyři nezávislé výstupy pro samostatné okruhy

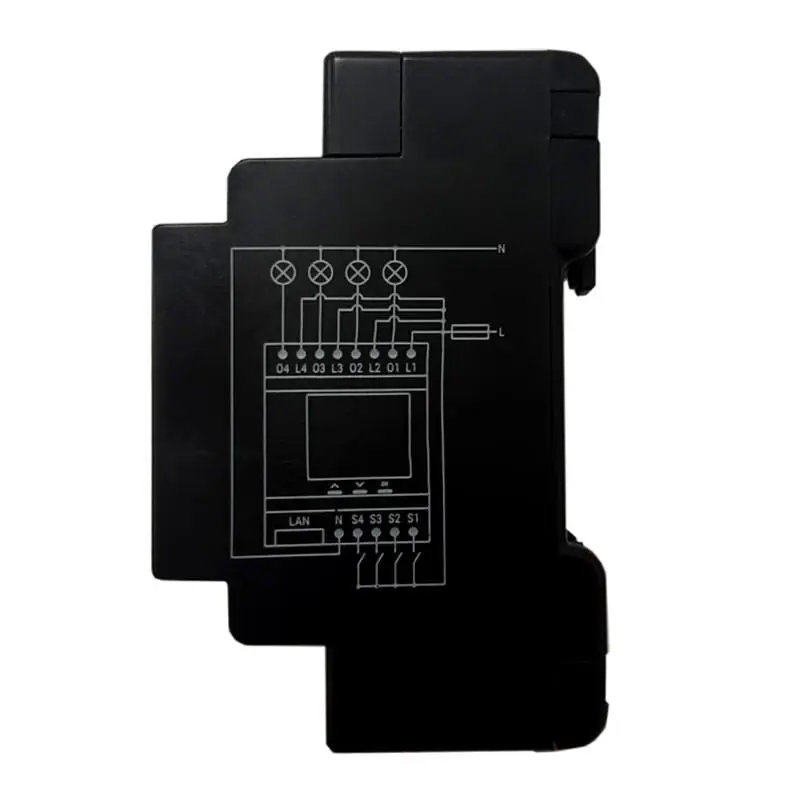

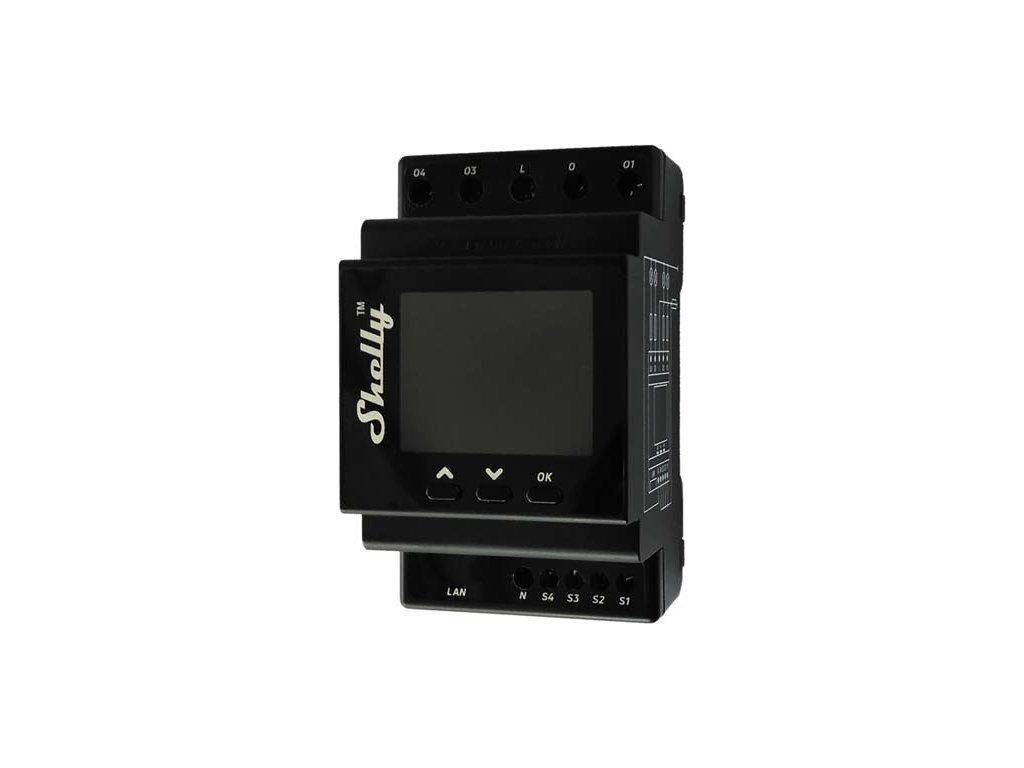

Hlavní funkcí Shelly Pro 4PM je spínání čtyř samostatných elektrických okruhů. Každý kanál má vlastní reléový výstup označený O1, O2, O3 a O4 a lze jej ovládat nezávisle na ostatních. To je důležité u instalací, kde nechcete pro každý okruh samostatný modul, ale potřebujete centrální a přehledné řešení v rozvaděči.

Každý výstup podporuje spínaný proud až 16 A, přičemž celkový proud zařízení je omezen na 40 A. To znamená, že všechny čtyři kanály nelze současně zatížit plnými 16 A bez ohledu na celkový limit. Při návrhu instalace je proto nutné počítat nejen s proudem na jednotlivých výstupech, ale i s celkovou zátěží celého modulu.

Zařízení je určeno pro jednofázovou instalaci se síťovým napětím 110 až 240 V AC. Nepodporuje DC napájení ani DC spínání. Pro správný provoz je vyžadován nulový vodič, protože modul je napájen ze sítě a současně měří elektrické parametry jednotlivých výstupů.

Typicky se Shelly Pro 4PM používá pro řízení světelných okruhů, elektrického vytápění, ventilace, čerpadel nebo spotřebičů, u kterých dává smysl vzdálené ovládání a měření spotřeby. V rozvaděči umožňuje nahradit několik samostatných spínacích modulů jedním přehledným zařízením. To zjednodušuje instalaci, servis i následnou správu okruhů.

Měření spotřeby na každém kanálu

Varianta PM obsahuje měření spotřeby, takže Shelly Pro 4PM neslouží pouze jako relé, ale také jako měřicí zařízení. Každý ze čtyř kanálů má vlastní měření výkonu a energie. Díky tomu lze sledovat, kolik spotřebovává konkrétní okruh, ne pouze celý modul dohromady.

Měření spotřeby je důležité hlavně tam, kde chcete zjistit reálné provozní náklady nebo odhalit zbytečně zapnuté spotřebiče. U světelných okruhů lze snadno ověřit, zda zůstalo někde svítit mimo provozní dobu. U topení, čerpadel nebo ventilace lze sledovat, jak často zařízení běží a jaký má odběr.

Modul obsahuje AC voltmetr, AC ampérmetr a interní teplotní senzor. To umožňuje sledovat napětí, proud, výkon, spotřebu a provozní stav zařízení. U profesionálnějších instalací jsou tyto údaje důležité nejen pro přehled, ale také pro automatizace a ochranu připojených okruhů.

Naměřené hodnoty lze využít v aplikaci Shelly, ve webovém rozhraní nebo v nadřazených systémech, například v Home Assistantu přes MQTT nebo jiné podporované integrace. Prakticky tak lze vytvářet scénáře typu vypnutí zátěže při vysokém odběru, upozornění na neobvyklou spotřebu nebo řízení spotřebičů podle dostupné energie z fotovoltaiky.

LAN, Wi-Fi a Bluetooth pro profesionální instalaci

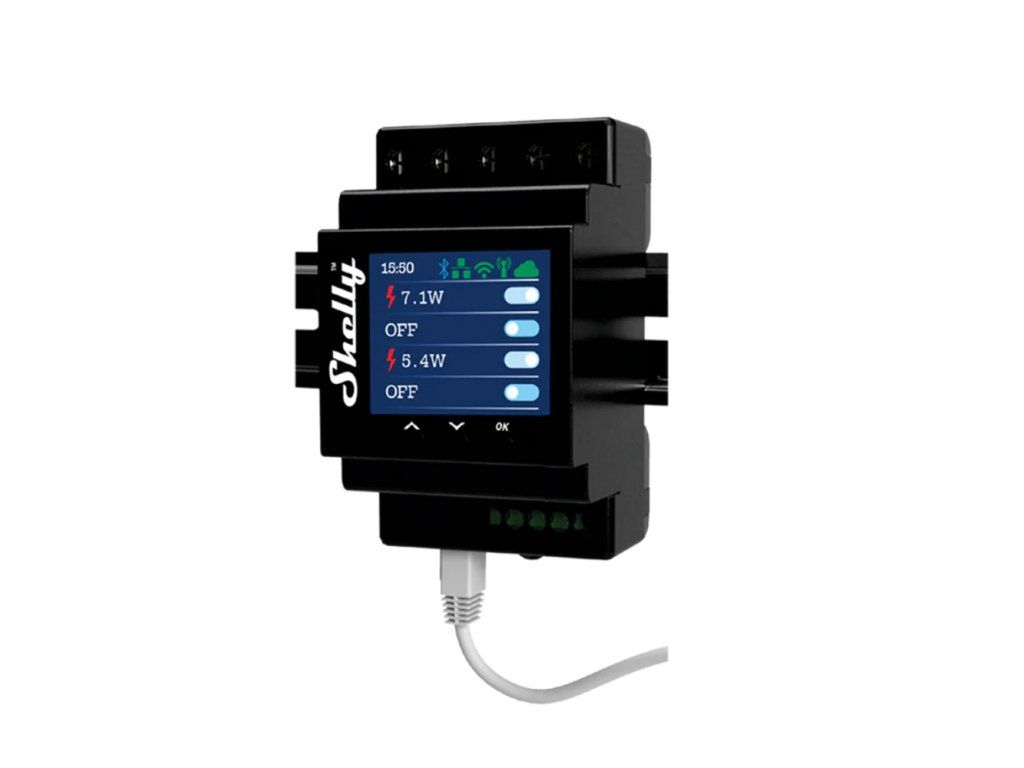

Shelly Pro 4PM podporuje tři komunikační technologie: Ethernet, Wi-Fi a Bluetooth. Pro rozvaděčovou instalaci je nejdůležitější LAN připojení přes RJ45, protože poskytuje stabilní spojení bez závislosti na kvalitě Wi-Fi signálu. V technických místnostech, rozvaděčích a komerčních instalacích je kabelové připojení často vhodnější než bezdrátové.

Wi-Fi slouží jako alternativa tam, kde není možné přivést síťový kabel. Zařízení používá Wi-Fi 802.11 b/g/n v pásmu 2,4 GHz a může fungovat v lokální síti i přes cloudové služby Shelly. Modul má vlastní webové rozhraní, takže základní konfigurace, ovládání a kontrola nejsou závislé pouze na mobilní aplikaci.

Bluetooth 4.2 se používá především při uvádění zařízení do provozu a začlenění do aplikace Shelly. Pro běžné trvalé ovládání slouží hlavně LAN nebo Wi-Fi. Pokud je modul instalován v rozvaděči, je potřeba počítat s tím, že kovový rozvaděč a okolní elektroinstalace mohou bezdrátový dosah ovlivnit.

Zařízení podporuje také lokální integrace a protokoly, včetně MQTT. To je důležité pro uživatele Home Assistantu a dalších systémů, kteří chtějí provozovat automatizace lokálně bez nutnosti spoléhat se výhradně na cloud. Shelly Pro 4PM lze ovládat přes aplikaci Shelly, webové rozhraní, podporované platformy chytré domácnosti nebo lokální automatizační systém.

Lokální vstupy a zachování klasického ovládání

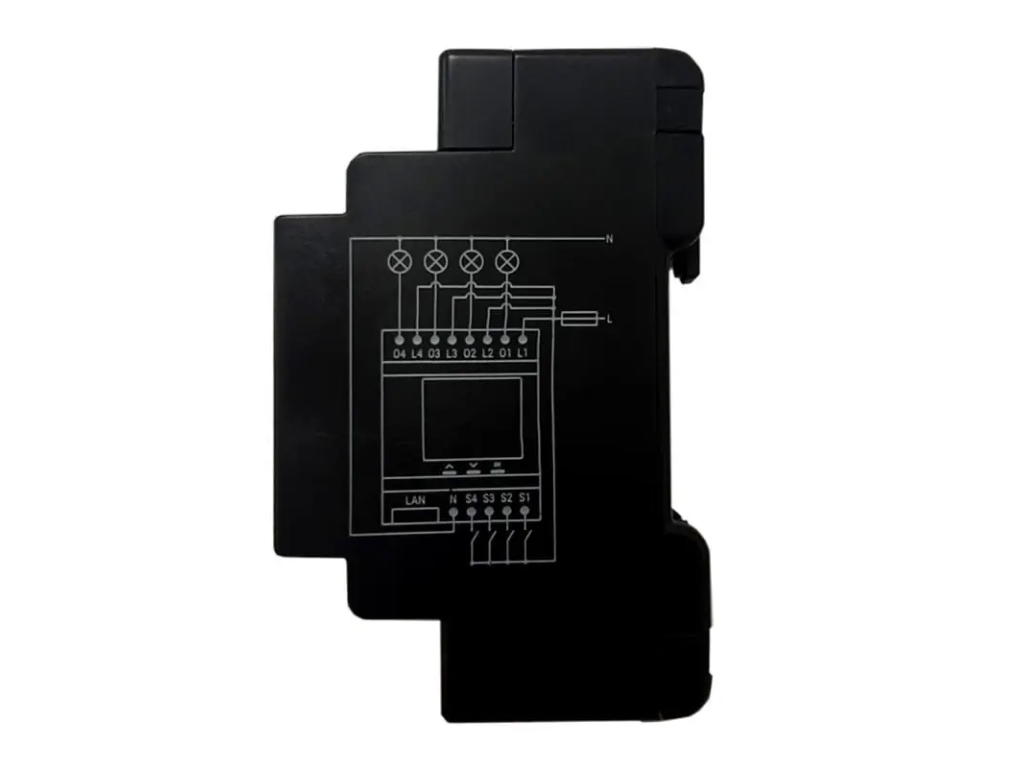

Modul má čtyři vstupy pro spínače nebo tlačítka označené S1, S2, S3 a S4. Každý vstup může sloužit pro lokální ovládání odpovídajícího výstupu. Díky tomu lze zachovat klasické nástěnné ovládání a zároveň doplnit vzdálené řízení, měření spotřeby a automatizace.

Lokální ovládání je důležité pro běžný provoz. Uživatel nemusí při každém zapnutí světla nebo spotřebiče otevírat aplikaci. Fyzické tlačítko nebo vypínač zůstává zachované, ale systém zároveň ví o stavu výstupu a může s ním dále pracovat.

Toto řešení je vhodné pro novostavby, rekonstrukce i technické instalace, kde jsou okruhy svedené do rozvaděče. V takovém případě lze jednotlivé vypínače připojit jako ovládací vstupy a samotné spínání řešit centrálně v modulu. Výhodou je lepší servisní přístup, jednodušší diagnostika a přehlednější zapojení chytré elektroinstalace.

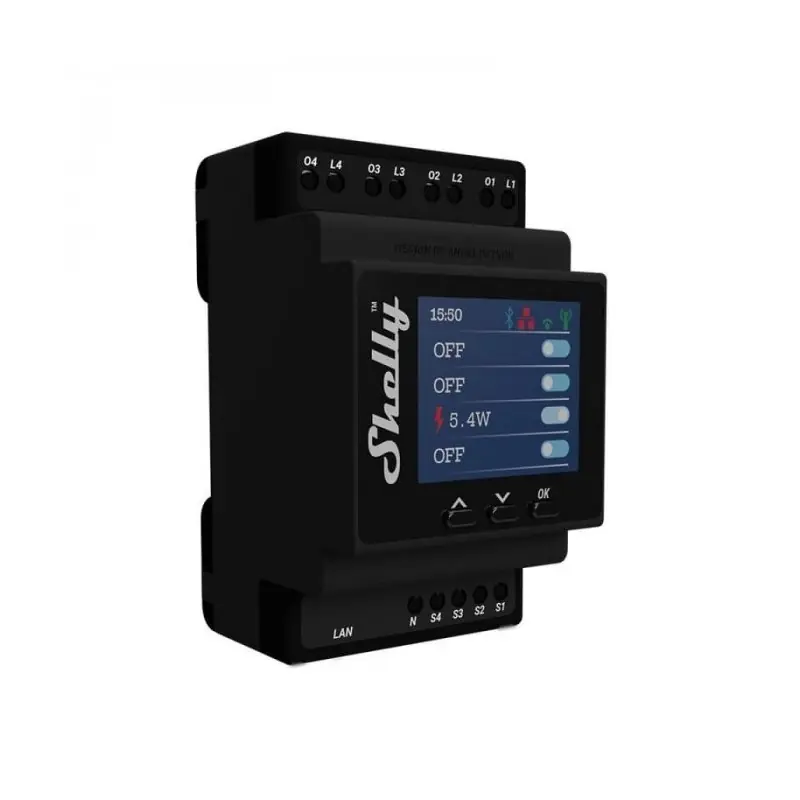

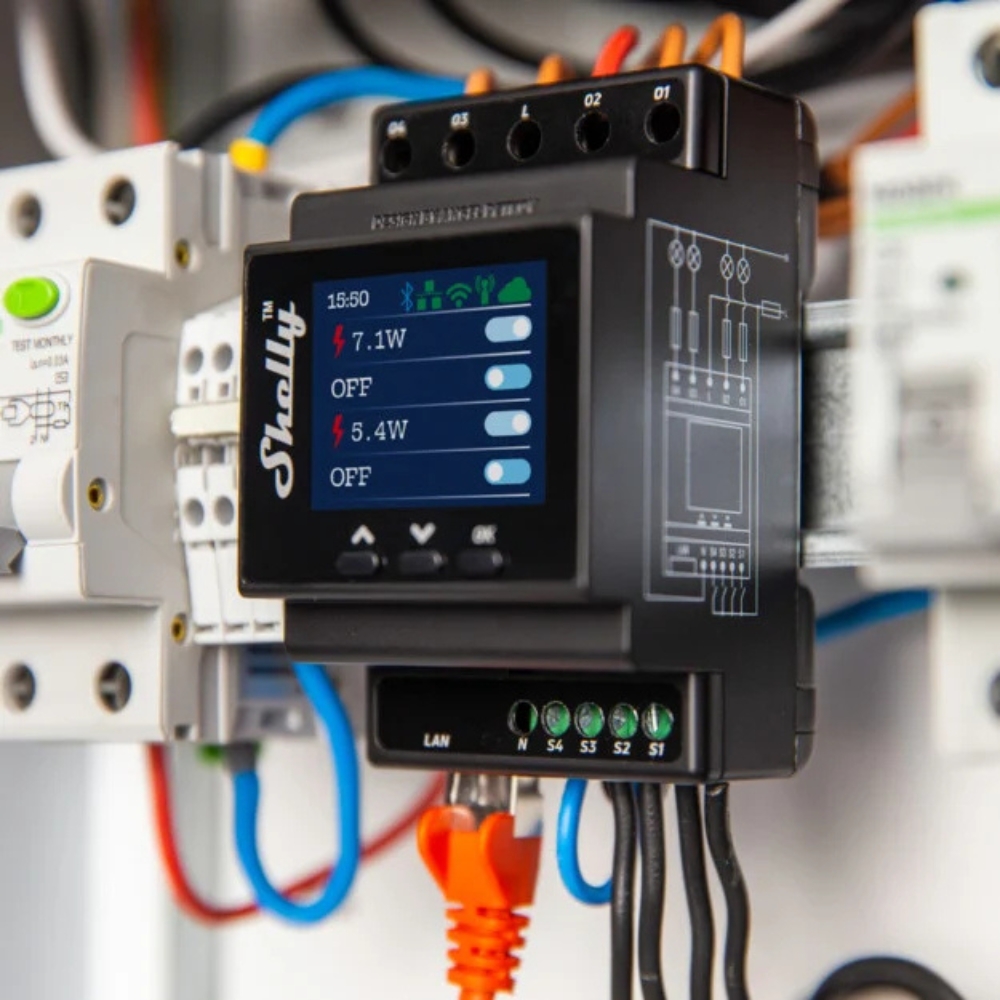

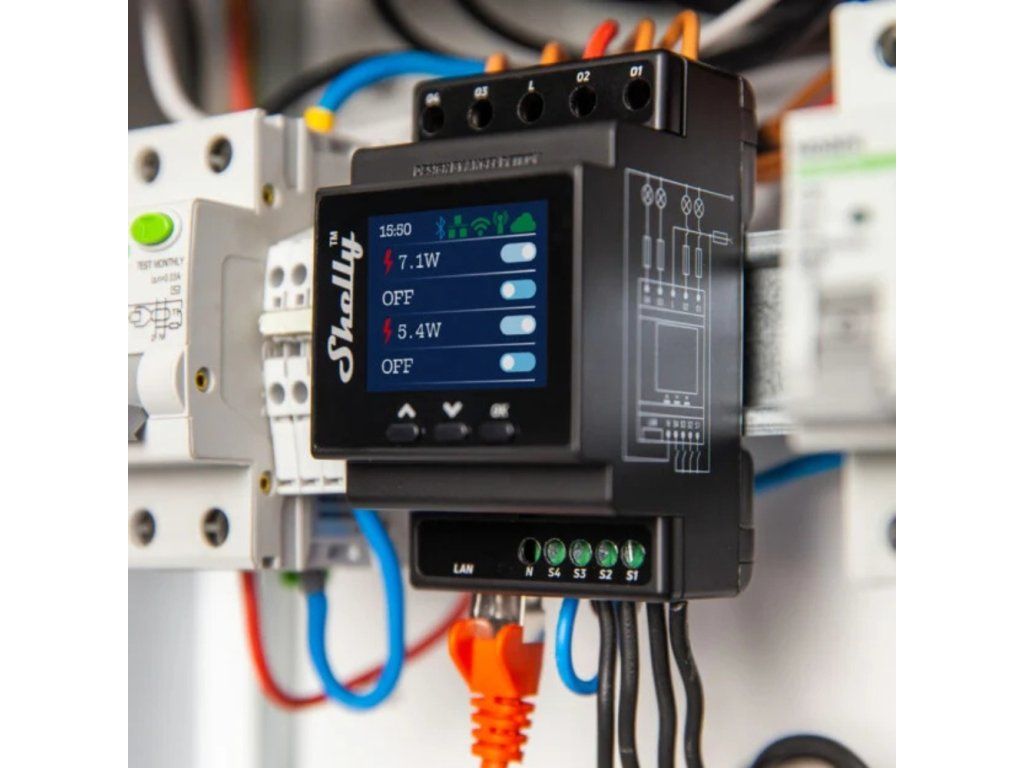

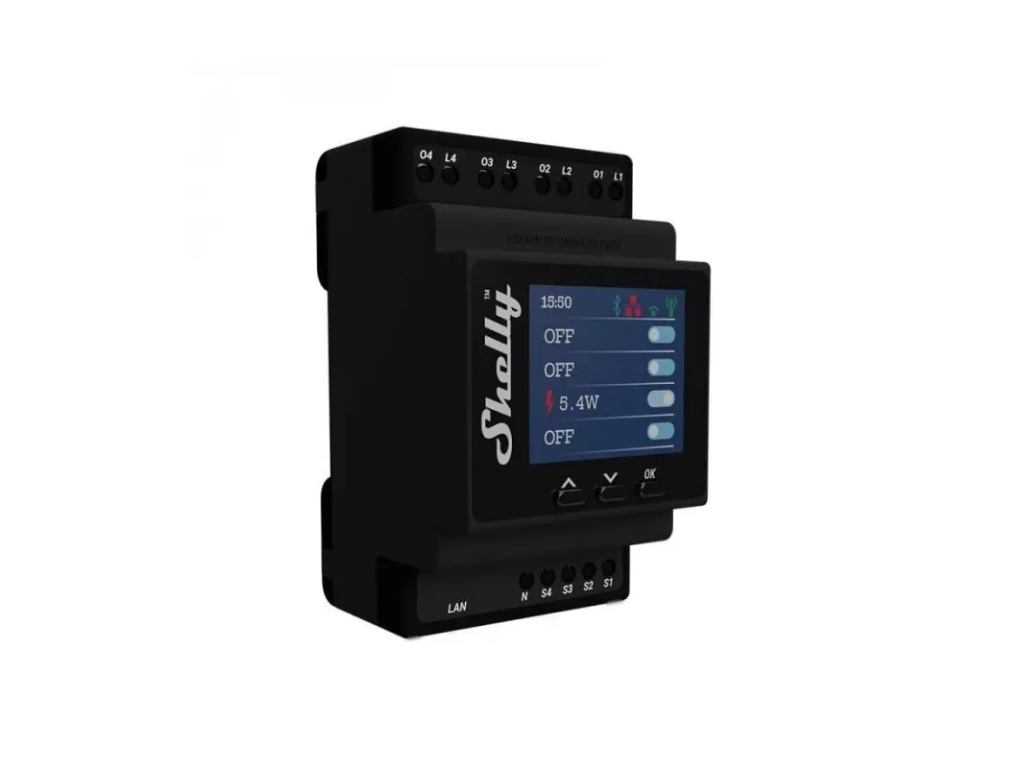

Na předním panelu jsou také tři ovládací tlačítka a barevný LCD displej. Displej zobrazuje stav výstupů, síťové připojení, cloud, Wi-Fi, LAN, Bluetooth a menu zařízení. To pomáhá při instalaci, kontrole stavu i servisním zásahu přímo v rozvaděči.

Podporované zátěže a význam RC členu

Shelly Pro 4PM podporuje odporové, kapacitní a vybrané indukční zátěže. Odporová zátěž je typicky klasické žárovkové osvětlení nebo topné zařízení. Kapacitní zátěže mohou zahrnovat elektronická zařízení a obvody s kondenzátory. Indukční zátěže jsou například transformátory, ventilátory, chladicí zařízení, klimatizace nebo LED drivery s indukční charakteristikou.

U indukčních zátěží výrobce uvádí použití s RC snubberem. RC člen pomáhá omezit napěťové špičky a rušení, které mohou vznikat při spínání indukčních obvodů. To je důležité pro životnost relé, stabilitu zařízení i omezení rušení v elektroinstalaci.

Při návrhu instalace je potřeba rozlišovat nominální příkon zátěže a její chování při zapnutí. Některé spotřebiče mají krátkodobě vyšší rozběhový proud než jejich běžný provozní odběr. I když je výstup dimenzován na 16 A, je nutné posoudit konkrétní typ zátěže a respektovat celkový limit zařízení 40 A.

Zařízení není určeno pro třífázové spínání. Shelly Pro 4PM je jednofázový modul se čtyřmi nezávislými výstupy. Pokud je potřeba řešit třífázové měření nebo řízení třífázových okruhů, je nutné zvolit vhodné zařízení pro daný typ instalace.

Automatizace, plánování, MQTT a skriptování

Shelly Pro 4PM podporuje plánování, webhooks, MQTT a skriptování. Plánování umožňuje nastavit pravidelné zapínání a vypínání okruhů podle času. To je vhodné například pro osvětlení společných prostor, provozní režimy v kanceláři, noční vypínání spotřebičů nebo řízení technologií podle denního režimu.

Webhooks umožňují posílat URL akce na jiná zařízení nebo systémy. Modul tak může po změně stavu výstupu nebo při splnění podmínky vyvolat akci mimo samotné zařízení. To se hodí například pro jednoduché lokální vazby mezi zařízeními bez složité centrální logiky.

MQTT je důležité pro integraci do Home Assistantu, Node-RED nebo dalších lokálních automatizačních systémů. Umožňuje předávat stav výstupů, hodnoty spotřeby a přijímat povely bez závislosti na cloudové službě. Pro technicky orientované uživatele je to jedna z hlavních výhod zařízení řady Shelly Pro.

Skriptování rozšiřuje možnosti zařízení přímo v modulu. Pomocí skriptů lze vytvářet vlastní logiku, reakce na hodnoty spotřeby, podmíněné vypínání okruhů nebo vazby na další zařízení. Díky tomu lze Shelly Pro 4PM použít nejen jako obyčejný čtyřkanálový spínač, ale jako aktivní prvek automatizace v rozvaděči.

Ochrany a bezpečnost provozu

Shelly Pro 4PM obsahuje ochranu proti přehřátí, přepětí, nadproudu a překročení výkonu. Tyto ochrany jsou důležité zejména u rozvaděčové instalace, kde může zařízení ovládat více okruhů a pracovat dlouhodobě pod zátěží. Při detekci nebezpečného stavu může modul výstupy vypnout a odeslat upozornění.

Ochrana proti přehřátí využívá interní teplotní senzor. Ten sleduje teplotu zařízení a pomáhá chránit modul v případě nevhodných provozních podmínek, přetížení nebo špatného odvodu tepla v rozvaděči. Při instalaci je proto vhodné zohlednit okolní teplotu a umístění dalších prvků v rozvaděči.

Ochrana proti překročení výkonu a nadproudu pomáhá zachytit situace, kdy připojená zátěž překročí bezpečné meze. U některých spotřebičů může vyšší odběr znamenat poruchu, zablokování nebo nevhodné zapojení. Měření spotřeby a ochranné funkce tak nejsou pouze informativní, ale mají i praktický význam pro bezpečnější provoz.

Zařízení pracuje se síťovým napětím, proto musí instalaci provádět osoba s příslušnou elektrotechnickou kvalifikací. Je nutné dodržet průřezy vodičů, utahovací momenty svorek, správné jištění a celkové proudové zatížení. Shelly Pro 4PM nenahrazuje jističe, proudové chrániče ani další povinné ochranné prvky elektroinstalace.

Typické scénáře použití

V rodinném domě může Shelly Pro 4PM řídit čtyři světelné okruhy, například chodbu, garáž, technickou místnost a venkovní osvětlení. Každý okruh lze ovládat ručně, přes aplikaci, podle časového plánu nebo automaticky podle pohybového senzoru. Díky měření spotřeby lze zároveň zjistit, které okruhy zůstávají zbytečně zapnuté.

V kanceláři, obchodě nebo provozovně může modul řídit osvětlení, ventilaci, reklamní prvky nebo vybrané spotřebiče. Automatizace může vypnout nepotřebné okruhy mimo provozní dobu nebo upozornit na spotřebič, který zůstal zapnutý. To je praktické hlavně u míst, kde není žádoucí spoléhat se pouze na ruční kontrolu.

V energetickém řízení může Shelly Pro 4PM spínat zátěže podle dostupné výroby z fotovoltaiky nebo podle aktuální spotřeby objektu. V kombinaci s měřením energie lze některé okruhy odpojovat, pokud je potřeba snížit odběr. Takové použití dává smysl například u topných prvků, cirkulace, ventilace nebo méně kritických spotřebičů.

Technické parametry

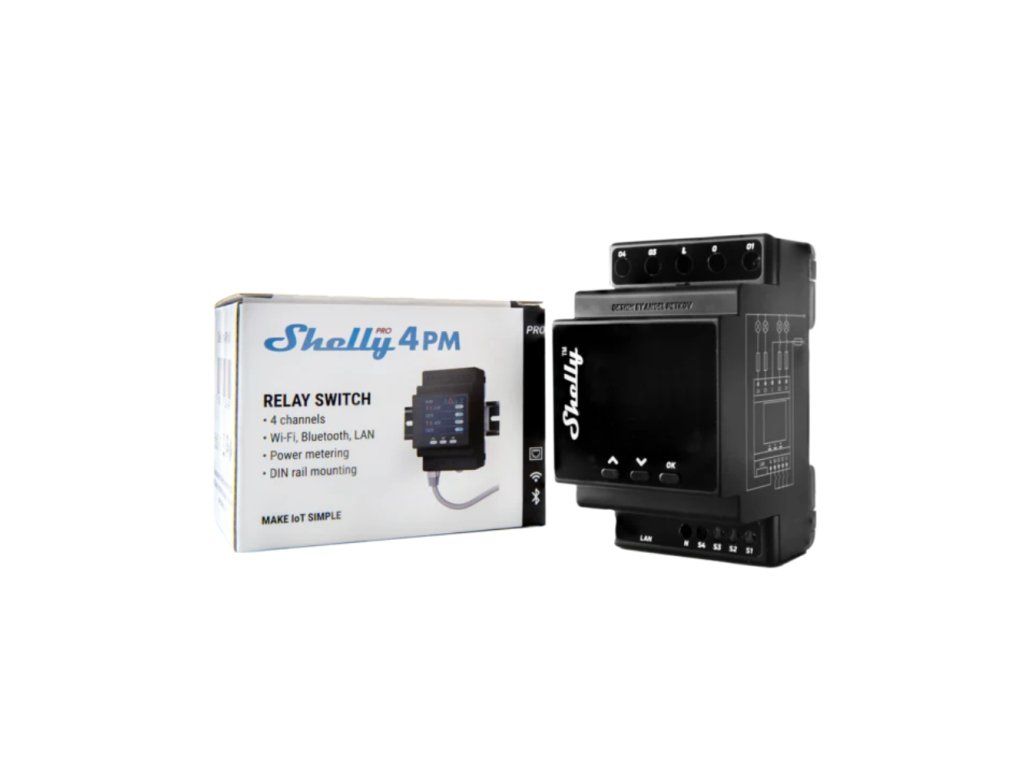

Obsah balení

• Shelly Pro 4PM
• Uživatelská dokumentace
