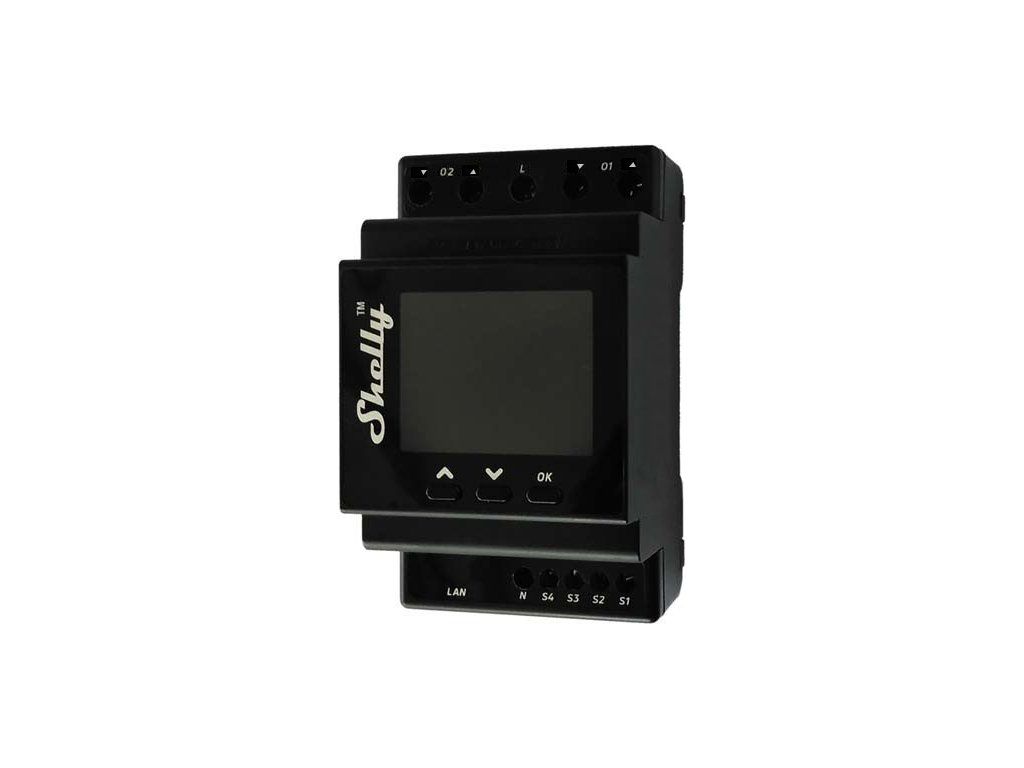

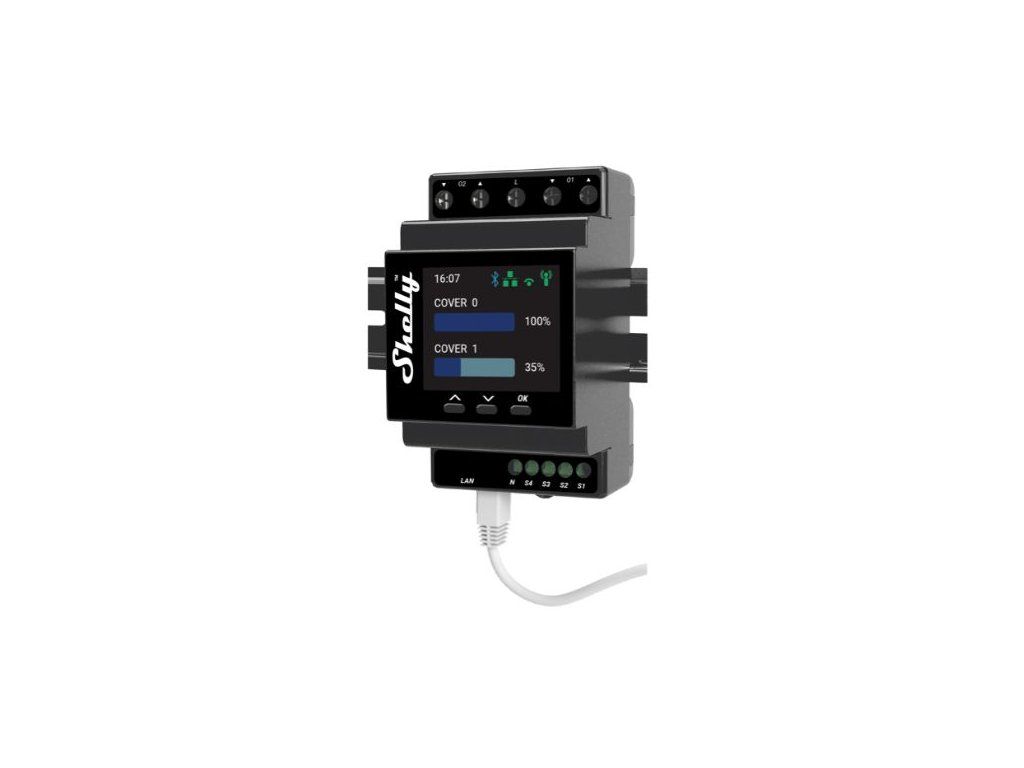

Shelly Pro PM Cover Shutter PM - modul pro DIN lištu pro ovládání 2 motorů (LAN, WiFi, BT)

Detailní popis produktu

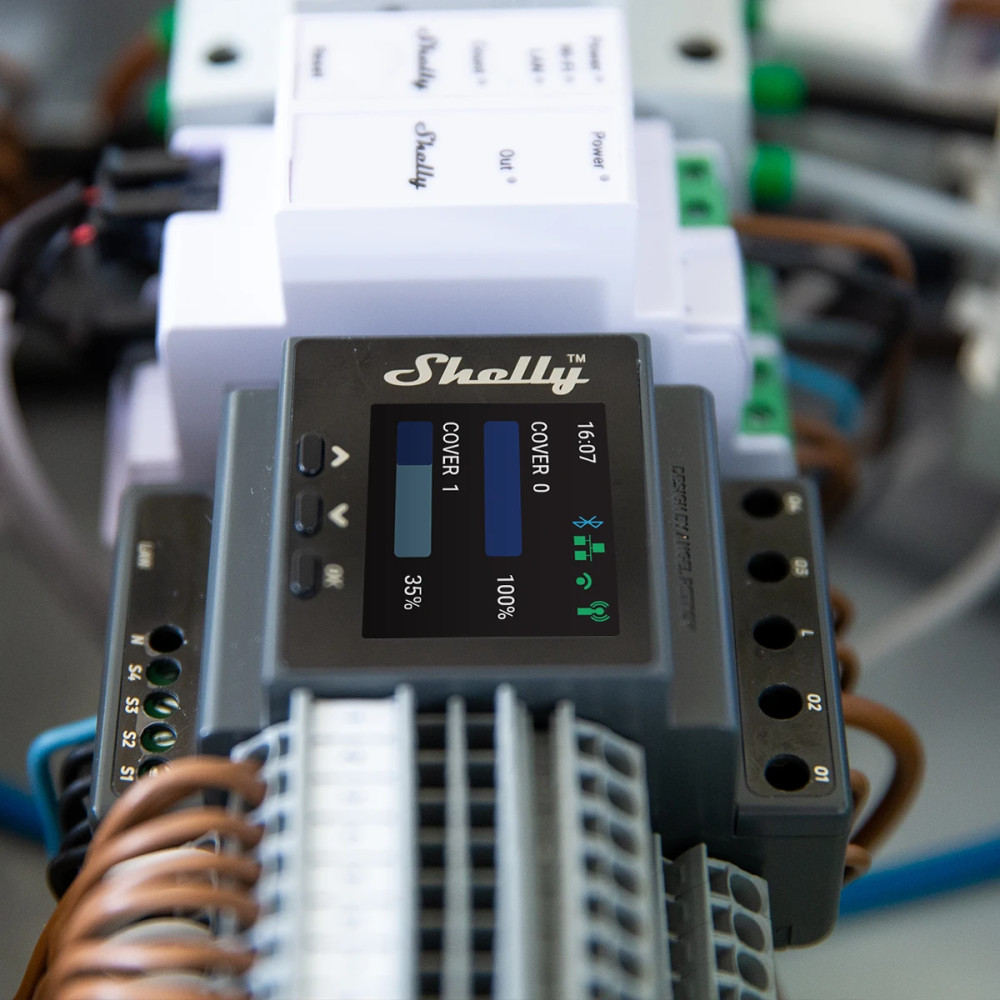

Shelly Pro Dual Cover/Shutter PM je profesionální chytrý ovladač pro dva samostatné obousměrné AC motory. Instaluje se na DIN lištu do rozvaděče a je určený pro řízení rolet, žaluzií, markýz, závěsů, garážových vrat, posuvných dveří, bran nebo jiných jednofázových motorových pohonů se směrem nahoru a dolů.

Zařízení kombinuje lokální ovládání přes fyzické vstupy, vzdálené ovládání přes LAN nebo Wi-Fi, měření spotřeby a pokročilé automatizační funkce. Oproti běžným podomítkovým modulům je vhodnější tam, kde má být elektroinstalace centralizovaná v rozvaděči, přehledná a servisně dostupná.

Ovládání dvou samostatných motorů z jednoho modulu

Hlavní funkcí Shelly Pro Dual Cover/Shutter PM je ovládání dvou nezávislých obousměrných AC motorů. Každý motor používá vlastní dvojici reléových výstupů pro směr nahoru a dolů. Díky tomu lze jedním modulem řídit například dvě rolety, dvě markýzy, dvě garážová vrata nebo kombinaci dvou samostatných motorových pohonů.

Zařízení má čtyři výstupy označené jako směrové výstupy pro O1 a O2. V praxi to znamená, že první motor má vlastní výstup pro pohyb jedním směrem a vlastní výstup pro opačný směr, stejně tak druhý motor. Modul je určený pro jednofázové obousměrné AC motory a používá se tam, kde motor vyžaduje samostatné spínání směru pohybu.

Každý ovládaný motor může mít vlastní nastavení a vlastní pozici. Po správném nastavení a kalibraci lze roletu nebo jiný pohon ovládat nejen stylem otevřít a zavřít, ale také nastavit požadovanou polohu. To je důležité u rolet, závěsů a markýz, kde často nechcete pouze koncové polohy, ale konkrétní částečné otevření.

Typické použití je v rodinných domech, bytech, kancelářích, hotelech, provozovnách nebo menších komerčních instalacích. Modul je vhodný hlavně pro situace, kde se více motorových okruhů sbíhá do rozvaděče a kde má být ovládání řešeno profesionálně z jednoho místa. Výhodou je i to, že při servisu je zařízení snadno dostupné bez demontáže vypínačů nebo zásahů do instalačních krabic.

Měření spotřeby a kontrola provozu pohonů

Varianta PM obsahuje měření spotřeby, takže zařízení dokáže sledovat elektrické parametry připojených pohonů. U roletových a vratových motorů má měření význam nejen pro přehled o spotřebě, ale také pro kontrolu provozního stavu. Systém může rozpoznat, že motor právě běží, že se zastavil nebo že nastala nestandardní situace.

Měření spotřeby se používá i při automatizaci a ochraně zařízení. Pokud pohon vykazuje neobvyklý odběr, může to ukazovat na mechanický odpor, zaseknutí, překážku nebo jiný problém. Modul má bezpečnostní ochrany, které při překročení nastavených mezí pomáhají chránit samotné zařízení i připojenou elektroinstalaci.

Zařízení obsahuje voltmetr, ampérmetr a vnitřní teplotní senzor. Sleduje tedy napětí, proud a vlastní provozní teplotu. Tyto údaje jsou důležité hlavně v profesionálních instalacích, kde je potřeba mít přehled o stavu zařízení a možnost včas reagovat na přetížení nebo nevhodné provozní podmínky.

Každý ovládaný pohon lze sledovat samostatně. To je praktické u dvou rolet nebo dvou vrat, protože problém na jednom motoru nemusí znamenat problém na druhém. V aplikaci, webovém rozhraní nebo nadřazeném systému lze podle dostupných údajů vyhodnocovat stav jednotlivých výstupů a spotřebu připojených motorů.

LAN, Wi-Fi a Bluetooth pro spolehlivé připojení

Shelly Pro Dual Cover/Shutter PM podporuje připojení přes Ethernet, Wi-Fi a Bluetooth. Ethernet je vhodný hlavně pro profesionální instalace v rozvaděči, kde je požadována vysoká stabilita, nízká latence a nezávislost na kvalitě Wi-Fi signálu. Pro pevně instalované zařízení v technické místnosti nebo rozvaděči je kabelové připojení často nejspolehlivější varianta.

Wi-Fi umožňuje použití tam, kde není k dispozici síťový kabel. Zařízení podporuje standard 802.11 b/g/n v pásmu 2,4 GHz a může pracovat v lokální síti samostatně nebo přes cloudové služby. V praxi to znamená, že modul lze ovládat lokálně přes webové rozhraní nebo vzdáleně podle nastavení konkrétní instalace.

Bluetooth slouží především pro uvádění zařízení do provozu a komunikaci v rámci ekosystému Shelly. Není hlavní technologií pro trvalé ovládání rolet v běžné instalaci, ale pomáhá při konfiguraci a integraci. Pro stabilní provoz v rozvaděči je typicky vhodné použít LAN nebo kvalitní Wi-Fi.

Zařízení má vlastní RJ45 konektor pro LAN a vestavěné webové rozhraní. To je důležité pro technicky orientované uživatele a instalatéry, protože nastavení není závislé pouze na mobilní aplikaci. Přes webové rozhraní lze modul kontrolovat, konfigurovat a začlenit do lokálních automatizačních systémů.

Lokální ovládání, vstupy a použití s tlačítky

Modul má čtyři vstupy na šroubových svorkách označené S1, S2, S3 a S4. Ty slouží pro připojení nástěnných tlačítek nebo spínačů pro lokální ovládání jednotlivých směrů motorů. Pro první pohon se používá dvojice vstupů S1 a S2, pro druhý pohon dvojice S3 a S4.

Lokální ovládání je důležité proto, že rolety nebo vrata musí být použitelné i bez mobilní aplikace. Uživatel může běžně použít nástěnné tlačítko, zatímco systém zároveň umožňuje automatizace, vzdálené ovládání a sledování stavu. Tím se kombinuje klasické elektroinstalační ovládání s chytrými funkcemi.

Vstupy dávají smysl zejména u instalací, kde má být zachováno standardní chování pro běžného uživatele. Ten nemusí řešit aplikaci ani systém chytré domácnosti a jednoduše ovládá roletu tlačítkem. Současně může nadřazený systém provádět časové plány, automatické zavírání nebo řízení podle teploty, světla, počasí či bezpečnostních stavů.

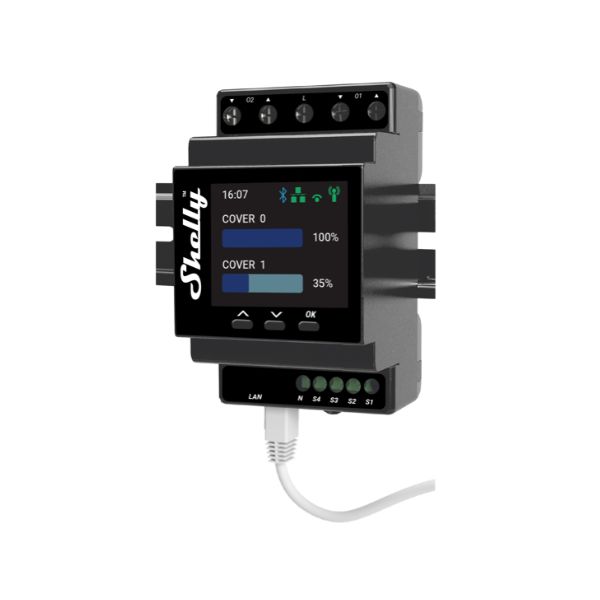

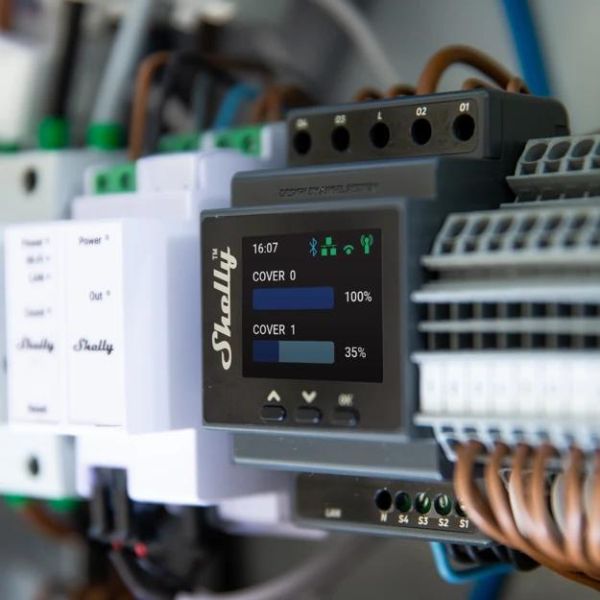

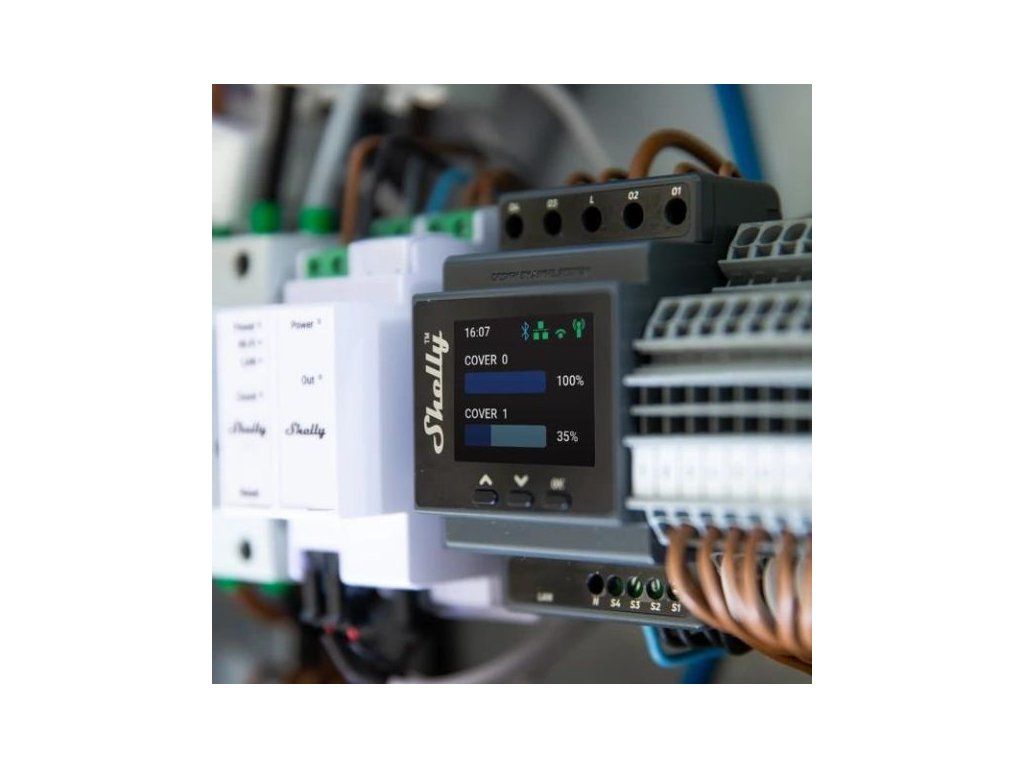

Na přední straně zařízení jsou také tři ovládací tlačítka a barevný LCD displej. Displej zobrazuje stav zařízení, síťové připojení, cloud, Wi-Fi, LAN, Bluetooth a informace o ovládaných krytech. Přímo na modulu lze pracovat s menu, stavem zařízení, síťovými funkcemi a údržbou.

Automatizace, skriptování a integrace

Shelly Pro Dual Cover/Shutter PM podporuje plánování, webhooks, MQTT a skriptování. To je podstatný rozdíl proti jednodušším ovladačům, které umí pouze základní zapnutí a vypnutí. Zařízení může fungovat jako součást komplexnější automatizace, kde se rolety nebo markýzy řídí podle času, slunce, teploty, spotřeby, počasí nebo stavů jiných zařízení.

Plánování umožňuje nastavit pravidelné akce přímo v zařízení nebo v ekosystému Shelly. Typicky lze rolety ráno otevřít a večer zavřít, případně měnit chování podle pracovních dnů a víkendů. U markýz nebo závěsů se dá automatizace využít pro omezení přehřívání místnosti nebo zvýšení soukromí.

MQTT je důležité pro uživatele Home Assistantu a dalších lokálních automatizačních systémů. Umožňuje komunikaci bez závislosti na cloudové službě a dává větší kontrolu nad integrací. Pro technicky pokročilé instalace je to zásadní vlastnost, protože zařízení lze zapojit do vlastních scénářů, logiky a monitoringu.

Skriptování umožňuje vytvářet vlastní logiku přímo v zařízení. Modul tak může reagovat na stav jiných zařízení, hodnoty ze senzorů nebo události v síti. U profesionálních instalací to umožňuje vytvořit přesnější chování než jen pevný časový plán, například zavření markýzy při riziku silného větru nebo změnu polohy rolet podle vnitřní teploty.

Bezpečnostní ochrany pro motorové instalace

Zařízení obsahuje ochranu proti přehřátí, přepětí, nadproudu a překročení výkonu. U motorových zátěží jsou tyto ochrany důležité, protože pohon může mít výrazně odlišné chování při rozběhu, doběhu, mechanickém odporu nebo zablokování. Modul při detekci nebezpečného stavu vypíná výstupy a může odeslat upozornění.

Ochrana proti překročení výkonu chrání zařízení i připojené elektrické prvky před následky nadměrného odběru. Pokud by se motor dostal do nestandardního stavu, například kvůli mechanické překážce, zvýšený odběr může být prvním signálem problému. Díky měření a ochranným funkcím lze takovou situaci lépe zachytit.

Ochrana proti přepětí pomáhá omezit riziko poškození připojených zařízení při napěťových špičkách. Vnitřní teplotní senzor zase sleduje teplotu samotného modulu. To je důležité hlavně v rozvaděčích, kde může být více zařízení vedle sebe a kde je potřeba hlídat provozní podmínky.

Materiál zařízení je plast a komponenty řady Shelly Pro jsou konstruované s ohledem na profesionální instalace do rozvaděče. Připojení motorů a napájení musí vždy provádět osoba s příslušnou elektrotechnickou kvalifikací, protože zařízení pracuje se síťovým napětím 110 až 240 V AC.

Typické scénáře použití

V rodinném domě může jeden modul řídit dvě samostatné předokenní rolety. Uživatel je může ovládat tlačítky, aplikací, přes Home Assistant nebo podle automatizace. Rolety lze nastavit podle času, intenzity slunce, vnitřní teploty nebo režimu přítomnosti osob.

V kanceláři nebo provozovně může Shelly Pro Dual Cover/Shutter PM ovládat dvě markýzy, závěsy nebo stínicí prvky. Automatizace může reagovat na počasí, pracovní dobu nebo potřebu snížit přehřívání místnosti. V kombinaci s měřením spotřeby lze zároveň sledovat, zda pohony pracují správně.

U garážových vrat, posuvných dveří nebo bran je výhodou možnost centralizace ovládání v rozvaděči a síťové připojení přes LAN. Díky tomu lze stav zařízení kontrolovat lokálně i vzdáleně, podle nastavení instalace. Pro takové použití je vždy nutné respektovat bezpečnostní prvky konkrétního pohonu, například koncové spínače, fotobuňky a mechanické ochrany.

Technické parametry

Obsah balení

• Shelly Pro Dual Cover/Shutter PM
• Uživatelská dokumentace
