Shelly Wall Display XL - dotykový nástěnný panel s relé 5A (WiFi, Bluetooth), Šedý

Detailní popis produktu

Shelly Wall Display XL je největší nástěnný dotykový panel v nabídce Shelly a je určen tam, kde má jedno zařízení nahradit celý rozcestník ovládání domu. Displej má úhlopříčku 10,1 palce a rozlišení 1280 × 752 pixelů, takže se na jednu obrazovku vejde přehled desítek zařízení současně – spotřeba spotřebičů, stavy senzorů, ovládání světel, stínění, vytápění i přehrávače. Panel se montuje do instalační krabice ve zdi a integrované relé z něj zároveň dělá plnohodnotný spínač jednoho zátěžového okruhu, takže nejde jen o zobrazovací terminál.

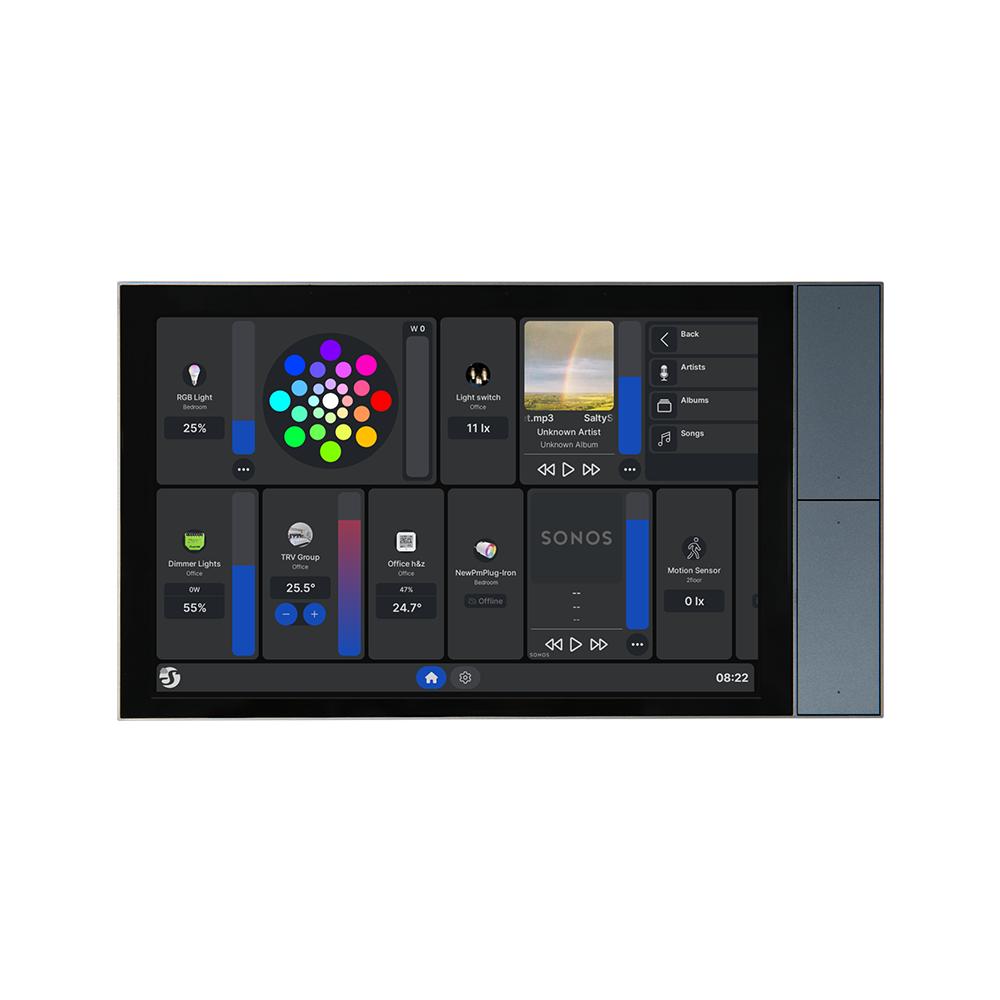

Konstrukčně jde o zařízení jiné třídy než menší modely řady i. Tělo tvoří kovový výlisek doplněný plastem s povrchovou úpravou a sklem, rozměry jsou 155,8 × 272,5 × 38,3 mm a hmotnost 920 g. Šedé provedení má boční pás s tlačítky ve světlejším odstínu a v neutrálních interiérech se do stěny opticky vpisuje méně výrazně než tmavá varianta. O chod se stará čtyřjádrový procesor Rockchip RK3566 Cortex-A55 na 1,8 GHz se 2 GB operační paměti a 32 GB úložištěm, systémem je Android 11. Vedle dotykové plochy je na boku panelu fyzické tlačítko pro zapnutí a vypnutí obrazovky a čtyři samostatná programovatelná tlačítka – kombinace, kterou u menších panelů nenajdete a která zásadně mění způsob každodenního ovládání.

Čtyři programovatelná tlačítka a tlačítko obrazovky

Na boční hraně panelu je pět fyzických tlačítek. První z nich ovládá obrazovku: krátký stisk ji zapne nebo vypne, podržení do pěti sekund nabídne volbu měkkého nebo úplného restartu a podržení nad pět sekund vynutí úplný restart. To je praktická pojistka pro situaci, kdy se dotyková vrstva přestane hlásit a panel ve zdi nelze jednoduše odpojit od napájení.

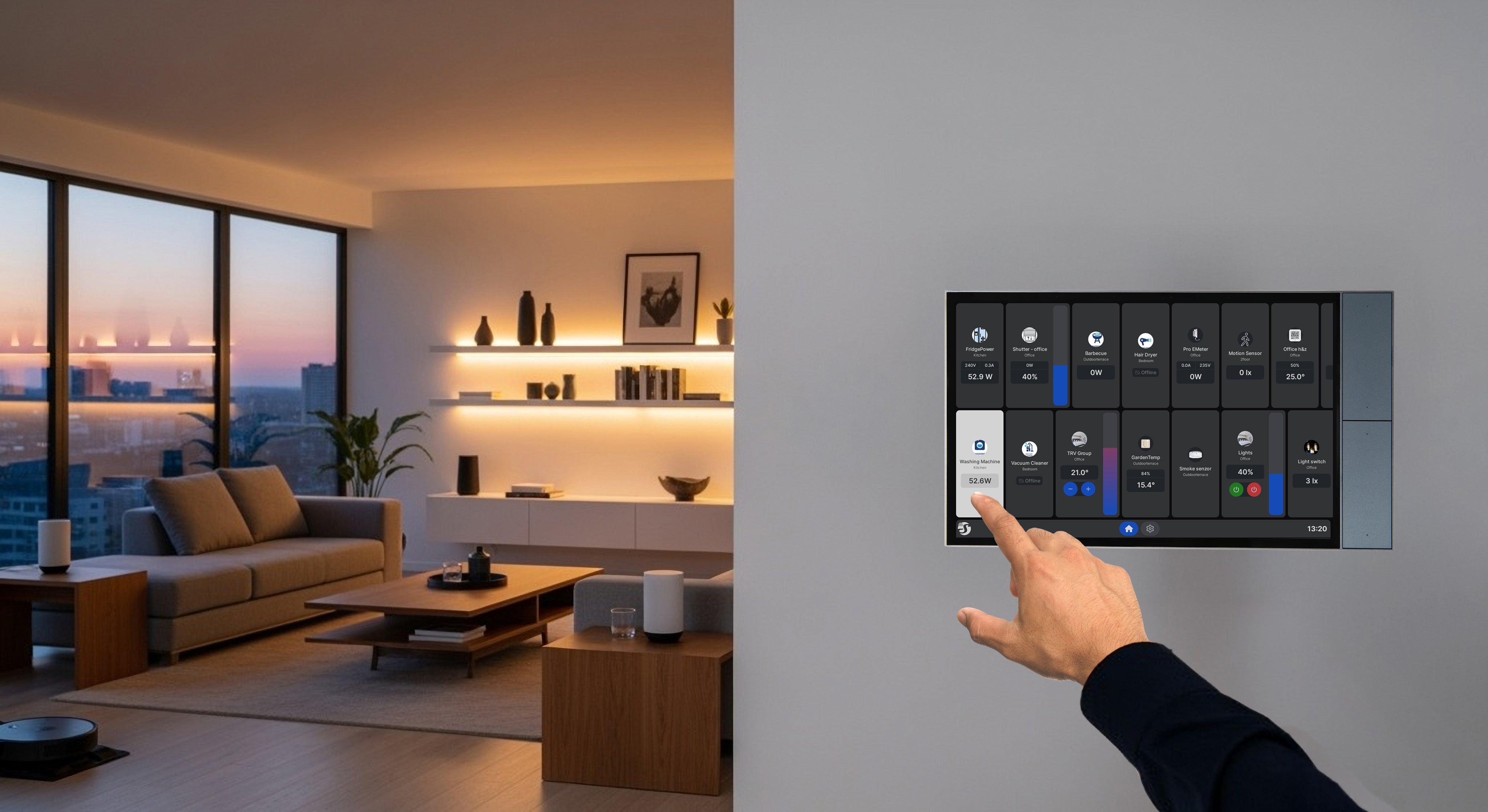

Zbylá čtyři tlačítka jsou plně programovatelná. Ve výchozím nastavení jsou přiřazena shora dolů jako zvýšení hlasitosti, snížení hlasitosti, sepnutí relé a rozepnutí relé; první dvě podporují podržení pro plynulou změnu. Uživatel je může přemapovat na ovládání přehrávače (předchozí, další, pauza, stop, výběr skladby), ovládání rádia (stop, výběr stanice) nebo ovládání domácnosti – zapnutí, vypnutí a přepnutí konkrétního zařízení, skupiny nebo spuštění scény. Význam je zřejmý především potmě a při rychlé obsluze: zhasnutí při odchodu z místnosti nebo ztlumení hudby zvládnete hmatem, bez hledání správné dlaždice na displeji.

Přizpůsobitelná domovská obrazovka

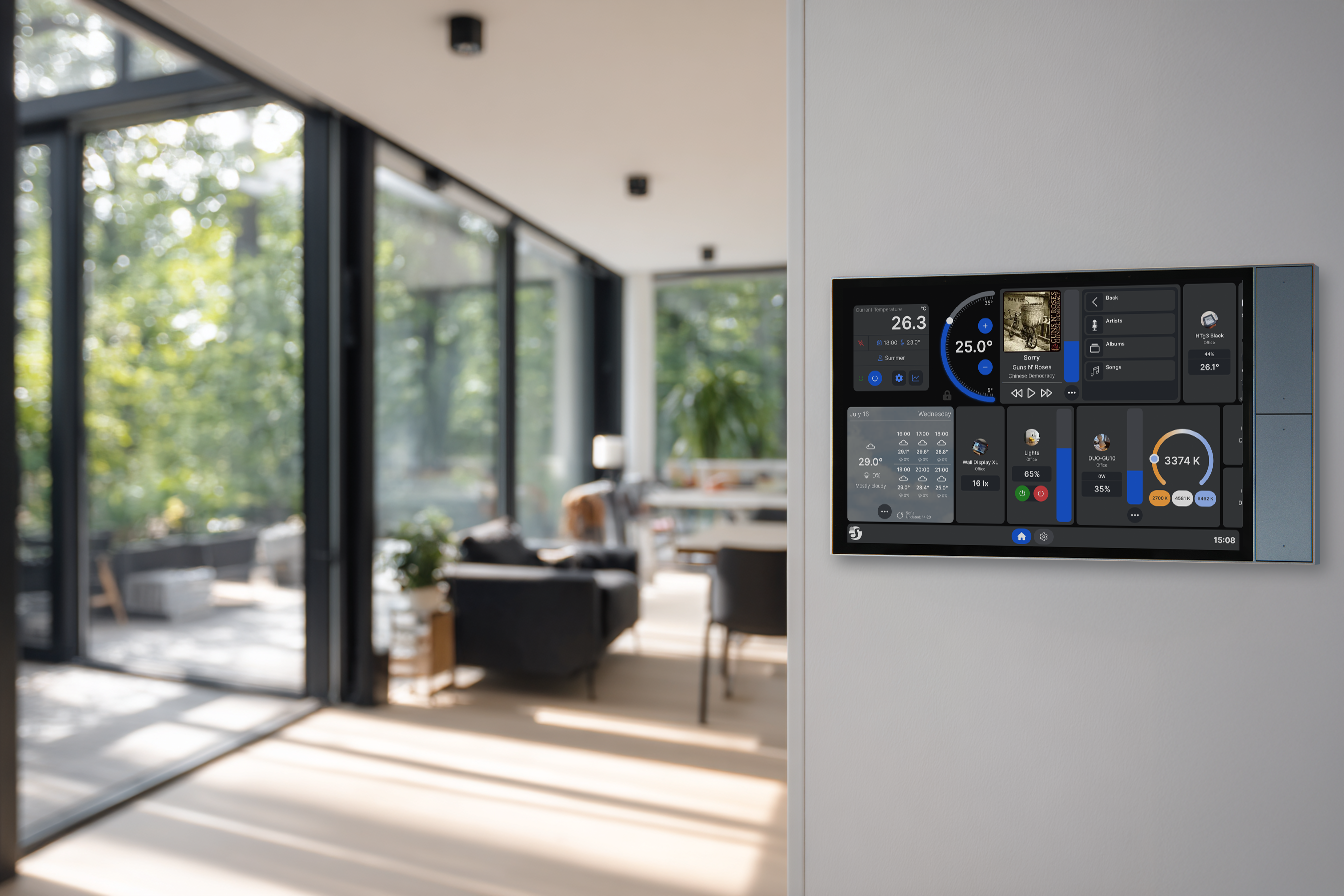

Rozvržení domovské obrazovky je plně konfigurovatelné. Díky ploše 10,1 palce se vedle sebe vejde termostatický ovladač s kruhovou stupnicí, přehrávač s obalem alba, předpověď počasí na několik hodin dopředu i sada dlaždic pro světla, stmívače a senzory – vše bez nutnosti listovat mezi stránkami. Právě v tom je hlavní rozdíl proti menším panelům: na malém displeji je nutné volit, co se zobrazí, zatímco zde se zobrazí prakticky vše potřebné najednou. Panel zvládne uložit 20 časových plánů a 20 webhooků s pěti URL na jeden hook, takže část logiky může běžet přímo v něm; vlastní skriptování tento model nepodporuje a složitější automatizace se řeší v nadřazeném systému.

Zvuk, mikrofonní pole a přehrávání médií

Panel má dva reproduktory po 2 W umístěné v uzavřené zvukové komoře. Celkových 4 W je proti drobným notifikačním pípákům menších panelů podstatný rozdíl – zvuk je hlasitější a plnější, takže ho slyšíte i z vedlejší místnosti. Reproduktory slouží pro alarmy a upozornění, ale zvládnou i přehrávání internetového rádia nebo hudby ze souborů. K panelu lze připojit Bluetooth reproduktor nebo systém Sonos a ovládat jej přímo z obrazovky včetně procházení interpretů, alb a skladeb. Pro hlasový vstup je k dispozici čtyřmikrofonní řada, která díky rozestupu mikrofonů lépe potlačuje okolní hluk než jediný mikrofon.

Senzory a co panel neměří

Vestavěný světelný senzor měří okolní osvětlení, podle kterého se automaticky přizpůsobuje jas displeje; hodnota v luxech je zároveň použitelná jako vstup pro automatizaci, například rozsvícení při setmění. Pohybový senzor s dosahem přibližně jeden metr probouzí obrazovku ve chvíli, kdy k panelu přistoupíte, takže displej nemusí svítit trvale a v noci neruší.

Stejně důležité je vědět, co panel neobsahuje: nemá vlastní čidlo teploty ani vlhkosti a nemá G-senzor. Hodnoty teploty a vlhkosti, které se zobrazují na domovské obrazovce nebo slouží pro termostatickou funkci, přebírá z externího senzoru, například Shelly BLU H&T. Při plánování instalace s tím počítejte a odpovídající čidlo pořiďte spolu s panelem, jinak zůstanou příslušné dlaždice bez dat.

Regulace vytápění, chlazení a větrání

Po spárování s čidlem teploty a vlhkosti funguje panel jako termostatické rozhraní pro vytápění, klimatizaci i větrání. Požadovaná teplota se nastavuje kruhovým ovladačem přímo na obrazovce. Prakticky užitečné je řízení podle vlhkosti: odvlhčovač, zvlhčovač nebo ventilátor se spustí až tehdy, když naměřená vlhkost překročí nastavenou mez. To má smysl v koupelnách, sklepech a technických místnostech, kde jde o prevenci plísní, a je to spolehlivější než spínání ventilátoru natvrdo podle času. Panel umí také upozornit při překročení nastavené hranice teploty nebo vlhkosti, což pomáhá odhalit riziko zamrznutí potrubí i nadměrnou vlhkost dřív, než napáchá škodu.

Přehled spotřeby a vzdálený přístup

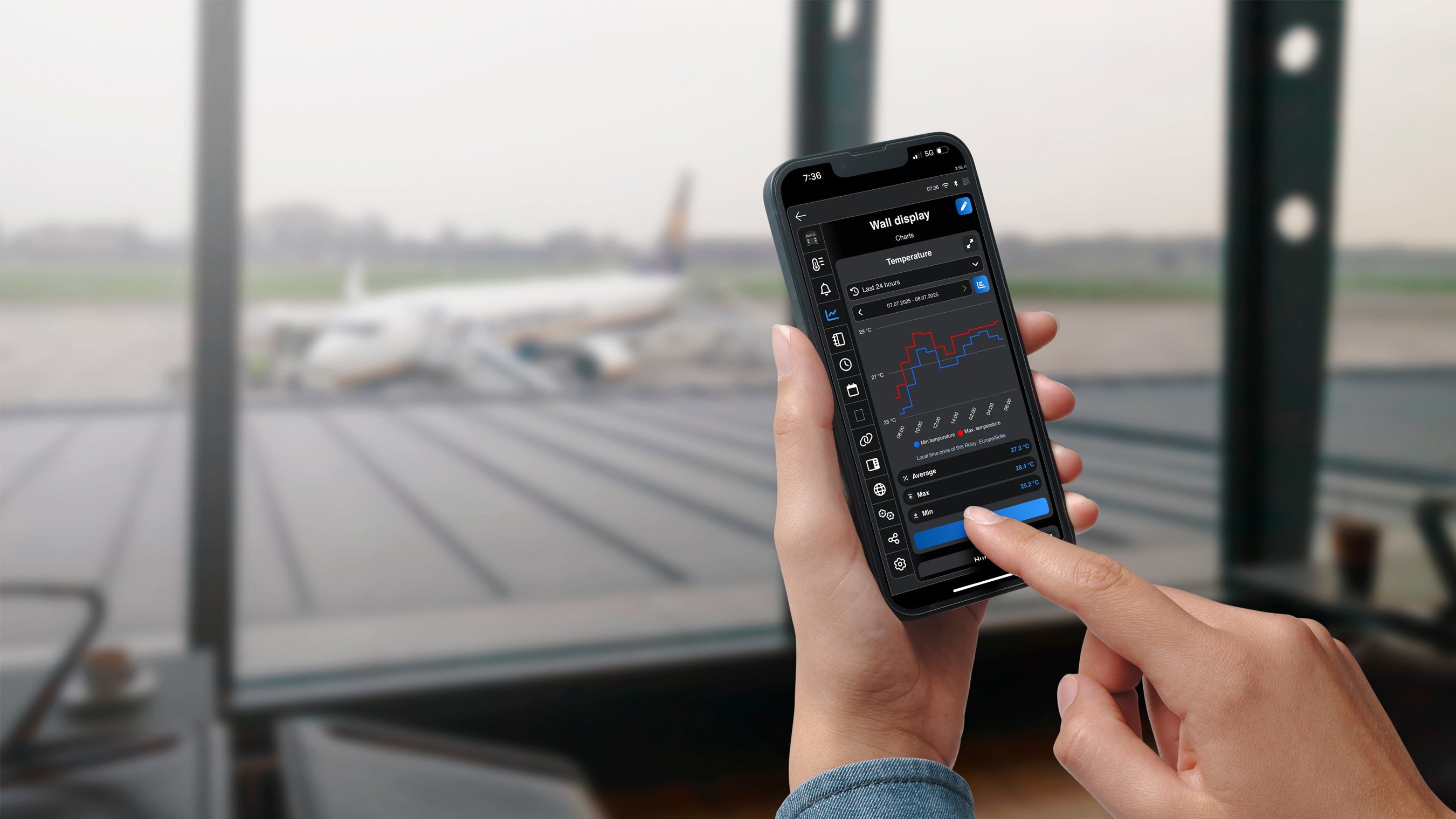

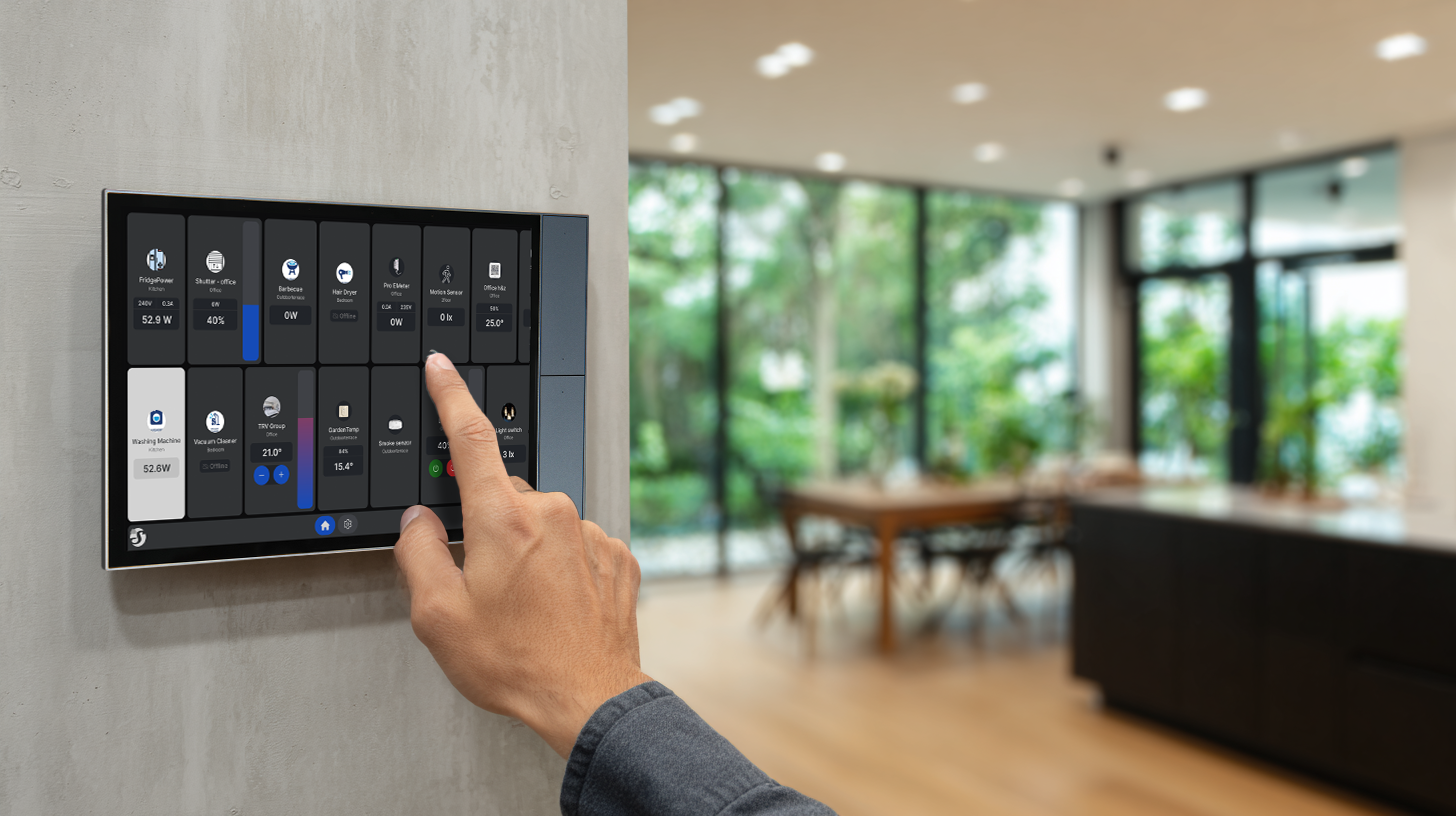

Panel zobrazuje spotřebu zařízení Shelly s měřením výkonu, která máte v účtu Shelly Smart Control přiřazena ke stejné místnosti. Na jedné obrazovce tak vidíte okamžitý příkon pračky, ledničky nebo klimatizace vedle sebe. Data se ukládají i pro zpětné zobrazení v grafech v aplikaci Shelly Smart Control, kde lze sledovat průběh teploty nebo spotřeby za posledních 24 hodin včetně minim, maxim a průměru. Vzdálený přístup umožňuje ovládat panel i připojená zařízení odkudkoli s připojením k internetu, takže vytápění nebo osvětlení lze upravit i z dovolené. Samotný panel měřicí obvod neobsahuje, data přebírá z připojených zařízení řady PM.

Konektivita a integrace do Home Assistantu

Panel se připojuje přes Wi-Fi 6 Dual Band v pásmech 2412–2472 MHz a 5150–5850 MHz s maximálním vysílacím výkonem pod 14 dBm a dosahem přibližně 30 m uvnitř budovy a 50 m ve volném prostoru. Doplňkově je k dispozici Bluetooth 5.4 v pásmu 2402–2480 MHz s dosahem do 10 m uvnitř budovy, přes který panel komunikuje se senzory řady Shelly BLU. Externí hub tedy potřeba není.

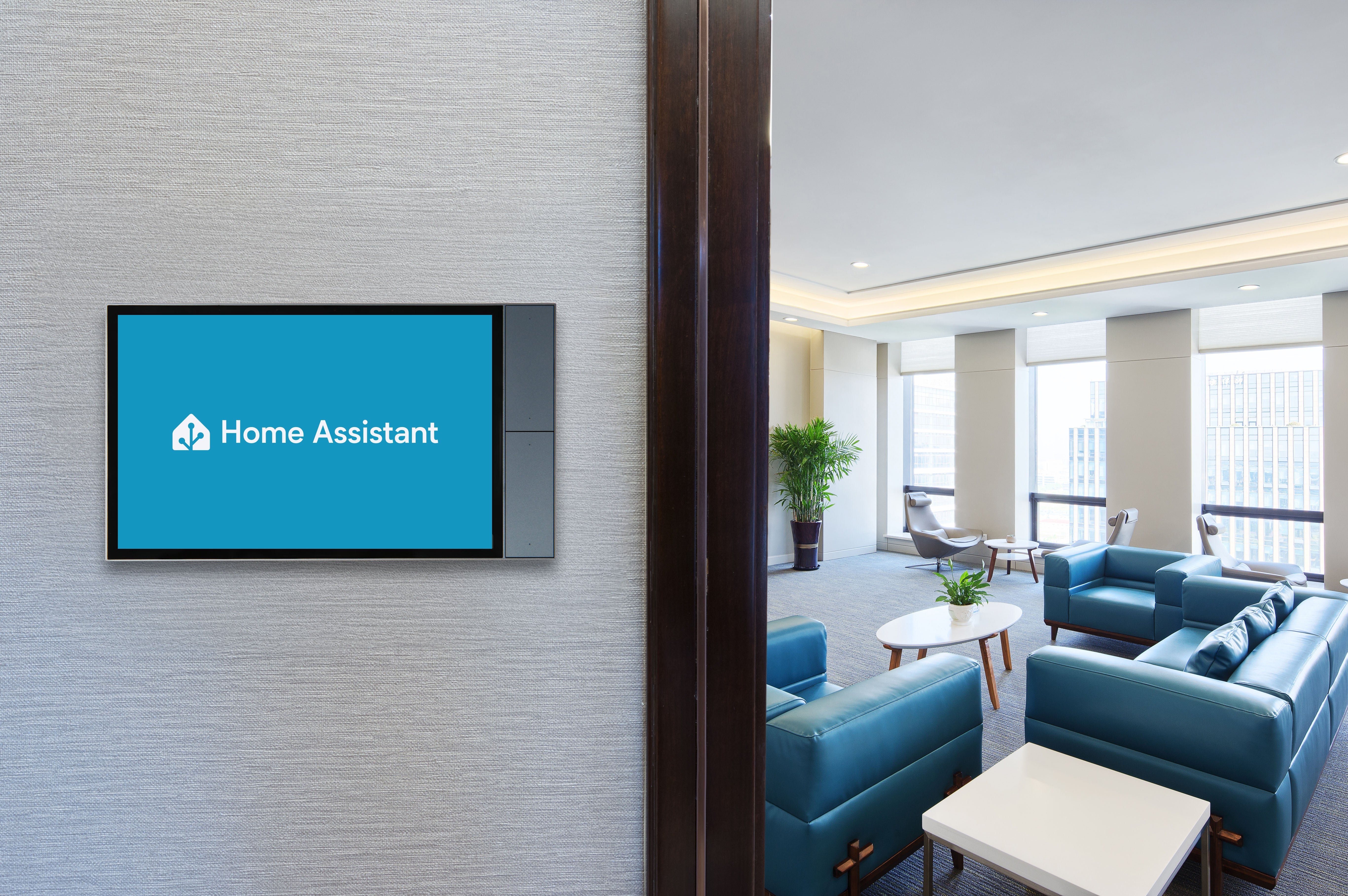

Panel podporuje MQTT a REST API, takže jej lze provozovat lokálně bez závislosti na cloudu a integrovat do Home Assistantu, kde může přímo na obrazovce zobrazovat vlastní dashboard. Nativně funguje také s Google Home a Amazon Alexa. Podpora standardu Matter je dostupná prostřednictvím aktualizace firmwaru, čímž se okruh kompatibilních systémů dále rozšiřuje.

Instalace, zapojení a bezpečnost

Panel se montuje do instalační krabice ve zdi. Na svorkovnici jsou dvě napájecí svorky L a N, jeden reléový výstup O a jeden vstup SW pro externí vypínač nebo tlačítko. Vstup pro vypínač umožňuje zachovat klasické ovládání světla i pro toho, kdo se dotykového panelu nechce dotýkat. Výstup je od napájecího vstupu oddělený, relé tedy spíná samostatný okruh.

Svorky přijímají vodiče o průřezu 0,75 až 2,5 mm2, plné, laněné i s dutinkami, s odizolovanou délkou 15 mm. Maximální utahovací moment je 0,4 Nm. Vzhledem k rozměrům 155,8 × 272,5 mm a hmotnosti 920 g je nutné před montáží ověřit dostatek volné plochy kolem krabice i nosnost podkladu. Zařízení má ochranu proti přehřátí, spíná zátěže rezistivní (žárovky, topná tělesa), kapacitní (kondenzátorové baterie, elektronika, rozběhové kondenzátory motorů) i induktivní (LED drivery, transformátory, ventilátory, chladničky, klimatizace) a je určeno do vnitřních prostor s krytím IP20, provozní teplotou -20 °C až 40 °C, vlhkostí 30 až 70 % RH a nadmořskou výškou do 2000 m.

Typické scénáře použití

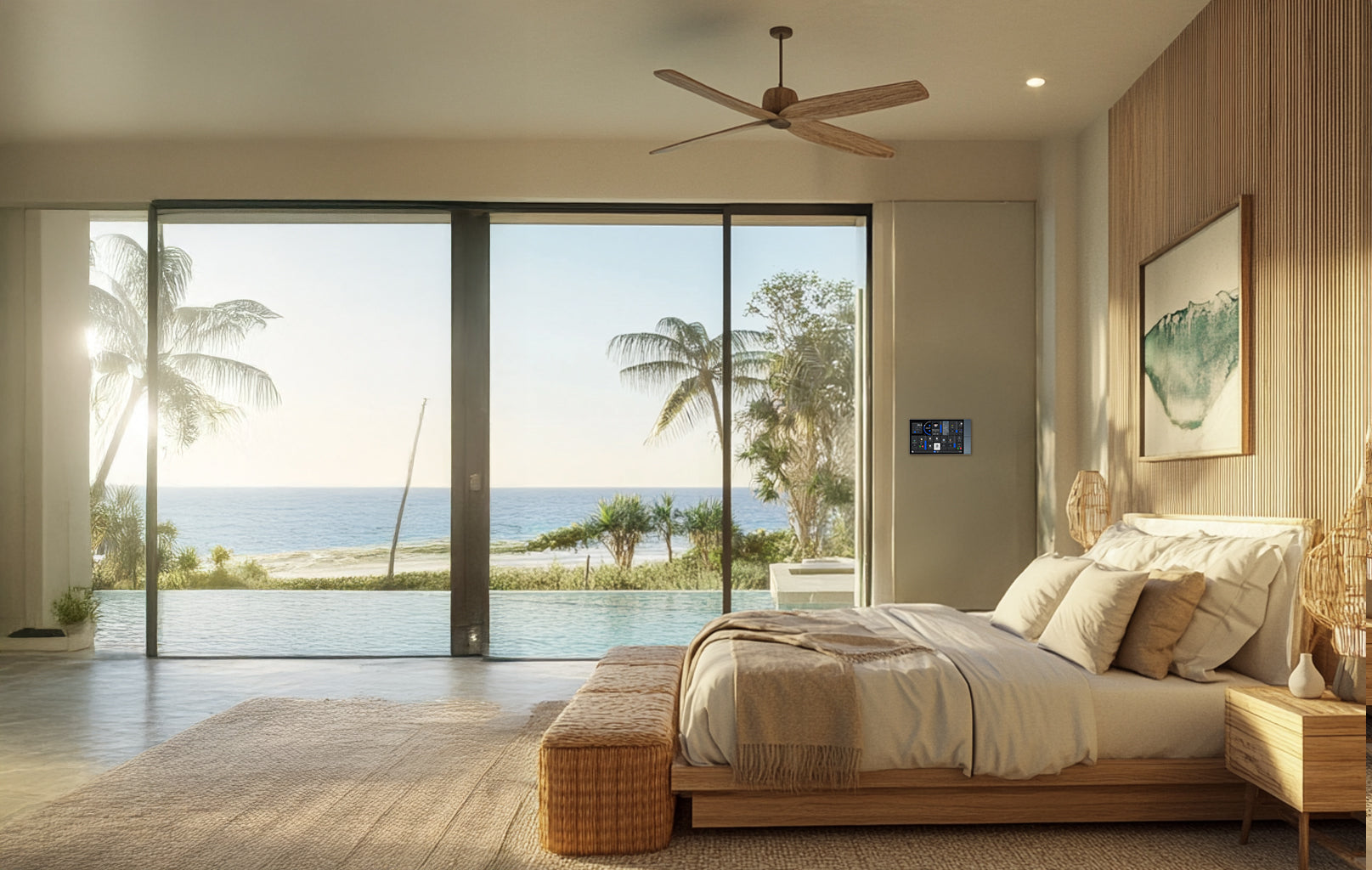

V rodinném domě panel obvykle sedí u hlavního vstupu nebo v obývacím pokoji a slouží jako centrální dashboard – jedním pohledem ukáže, co je zapnuté, kolik se právě spotřebovává a zda je někde otevřené okno. V ložnici funguje jako noční ovládání osvětlení, stínění a klimatizace s tím, že obrazovka se probouzí až při přiblížení.

Mimo domácnosti se panel uplatní v apartmánech a krátkodobých pronájmech, kde host ovládá vytápění a světla bez instalace aplikace a bez zakládání účtu, dále v hotelech, kancelářích, prodejnách, restauracích a ve veřejných či školských budovách jako přehledový bod pro obsluhu.

Alternativy v řadě Shelly Wall Display

Stejný panel je dostupný také jako Shelly Wall Display XL v černém provedení se shodnými technickými parametry, pokud lépe ladí s tmavým interiérem. Pokud je 10,1palcový panel do vedlejší místnosti zbytečně velký nebo v daném místě není dost prostoru, nabízí se Shelly Wall Display X2i s displejem 6,95 palce a výměnnou napájecí základnou. Nejúspornějším řešením do standardní krabice pro vypínač je čtvercový Shelly Wall Display X1i se 4palcovým displejem.

Časté dotazy

Měří panel sám teplotu a vlhkost v místnosti?
Ne. Shelly Wall Display XL nemá vestavěné čidlo teploty ani vlhkosti. Pro zobrazení těchto hodnot a pro termostatickou funkci je nutné použít externí senzor, například Shelly BLU H&T.

K čemu slouží čtyři fyzická tlačítka na boku?
Jsou plně programovatelná. Ve výchozím nastavení ovládají hlasitost a sepnutí či rozepnutí relé, lze je ale přemapovat na ovládání přehrávače, rádia nebo na spouštění scén a ovládání skupin zařízení.

Jak velkou zátěž lze spínat integrovaným relé?
Relé spíná jeden okruh s maximálním napětím 240 V~ a maximálním proudem 5 A. Podporovány jsou rezistivní, kapacitní i induktivní zátěže a zařízení má ochranu proti přehřátí.

Funguje panel bez cloudu a bez internetu?
Ano, podporuje MQTT a REST API, takže jej lze provozovat lokálně a zobrazit na něm vlastní dashboard z Home Assistantu. Cloudové funkce jako vzdálený přístup a předpověď počasí připojení k internetu vyžadují.

Podporuje panel Matter?
Podpora standardu Matter je dostupná prostřednictvím aktualizace firmwaru. Rozšiřuje kompatibilitu s dalšími ekosystémy nad rámec nativní podpory Google Home a Amazon Alexa.

Technické parametry

Obsah balení

• Shelly Wall Display XL, šedý
• Tištěný návod k použití a bezpečnostní pokyny
