Sonoff CMSH03 Zápustný stropní montážní adaptér pro senzor pohybu

Detailní popis produktu

Sonoff CMSH03 je zápustný stropní montážní adaptér pro senzor pohybu, navržený pro Zigbee PIR senzory SONOFF SNZB-03P a SNZB-03PR2. Senzor se do adaptéru vloží shora a celek se zasune do otvoru ve stropě nebo sádrokartonovém podhledu. Z místnosti je pak vidět jen bílý kruhový rámeček s čočkou senzoru, který vizuálně působí jako vestavné bodové svítidlo.

Běžná montáž pohybového senzoru na strop znamená plastové těleso, které ze stropu vystupuje a v čistém interiéru působí jako technický prvek navíc. Zápustný adaptér tento problém řeší mechanicky: tělo senzoru ukryje nad úroveň stropu a dole ponechá jen nízký rámeček. Senzor přitom zůstává beze změny, adaptér nevyžaduje žádné úpravy ani zásahy do jeho konstrukce.

Zápustná montáž senzoru pohybu do stropu

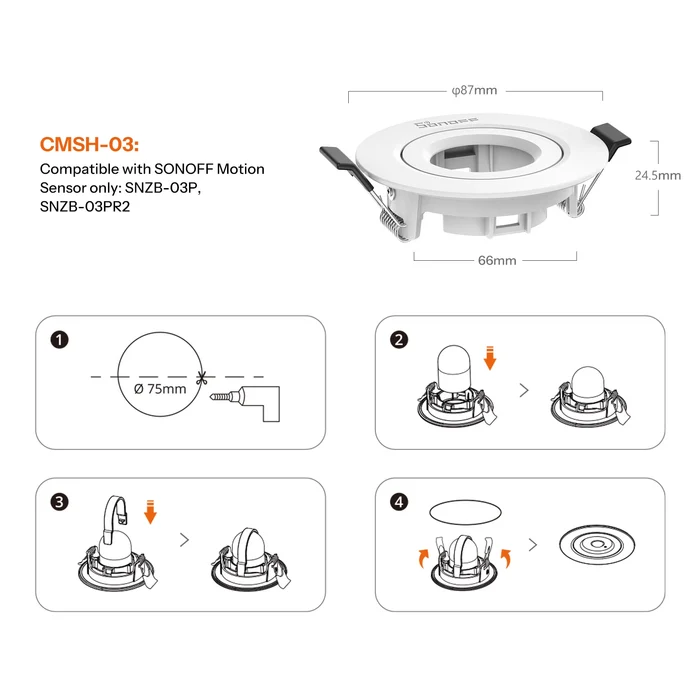

Hlavní funkcí adaptéru je usadit senzor téměř do roviny se stropem. Konstrukce se skládá z kruhového rámečku o vnějším průměru 87 mm, zapuštěné části o průměru 66 mm a přídržného třmenu, který senzor v adaptéru zajistí. Celková výška adaptéru je 24,5 mm. V otvoru drží dvojice pružinových příchytek, stejný princip jako u běžných vestavných bodovek, takže montáž do sádrokartonu nevyžaduje šrouby ani hmoždinky. Výsledkem je instalace, která v podhledu nepůsobí jako dodatečně přidané zařízení, ale jako součást stropu. To ocení hlavně v interiérech, kde jsou v podhledu už zapuštěná svítidla a povrchově přilepený senzor by mezi nimi rušil.

Zachované natočení a spolehlivá detekce

Zapuštění senzoru neomezuje jeho funkci. Adaptér zachovává rozsah natočení senzoru, takže detekční oblast lze i po montáži nasměrovat podle dispozice místnosti, například na vstupní dveře nebo do průchozí části chodby. Rámeček zakrývá jen tělo senzoru, čočka zůstává volně ve stropě a přesnost detekce je podle výrobce stejná jako u standardní montáže. Pro automatizace to znamená, že není třeba volit mezi vzhledem a funkcí: senzor může být nenápadný a zároveň správně orientovaný.

Kompatibilita: pouze SNZB-03P a SNZB-03PR2

Adaptér CMSH03 je tvarově navržen výhradně pro pohybové senzory SONOFF. Pasuje na Sonoff SNZB-03P Zigbee PIR senzor pohybu a na novější Sonoff SenseGuard Motion Gen2 SNZB-03PR2, který se hodí do nových instalací. Senzor si zachovává veškeré své vlastnosti včetně Zigbee komunikace, adaptér je čistě mechanické příslušenství bez elektroniky. Senzory přítomnosti SNZB-06P a SNZB-06P24 mají jiný tvar těla a jsou určeny pro samostatnou variantu adaptéru Sonoff CMSH06, s modelem CMSH03 je kombinovat nelze.

Instalace do podhledu

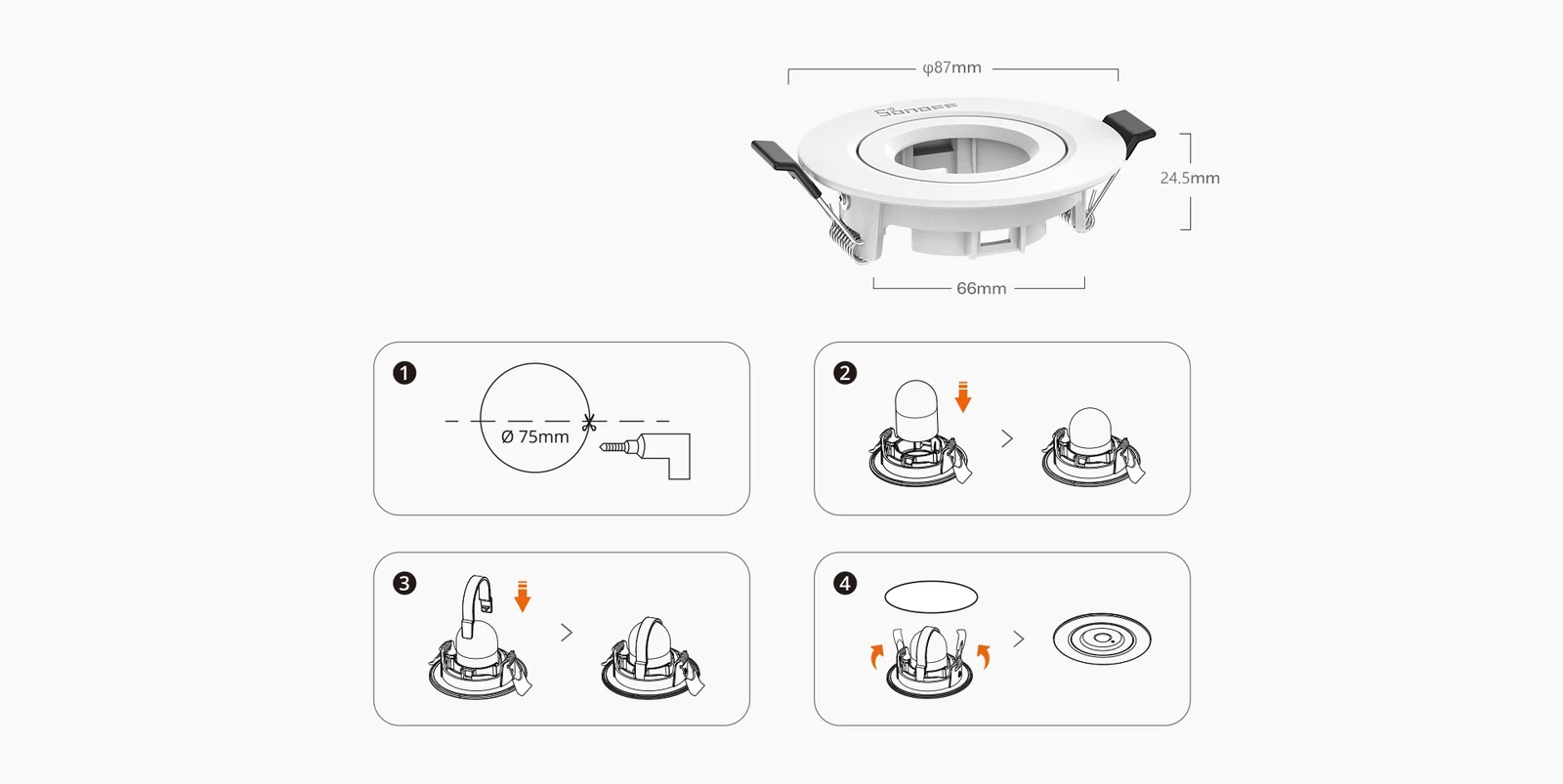

Montáž probíhá ve čtyřech krocích. Nejprve se do stropu vyřízne kruhový otvor o průměru 75 mm, ideálně korunkovým vrtákem na sádrokarton. Poté se senzor shora vloží do adaptéru a zajistí přídržným třmenem, který jej v adaptéru pevně drží. Pružinové příchytky se ohnou nahoru, celek se zasune do otvoru a příchytky se po uvolnění zapřou o horní stranu podhledu. Před montáží doporučujeme senzor spárovat se Zigbee bránou a ověřit jeho funkci, protože po zapuštění je přístup k tlačítku párování složitější.

Použití v praxi

Typickým nasazením je automatické osvětlení chodeb, předsíní, schodišť a vstupních hal, kde senzor rozsvítí světla při průchodu a po odchodu je zhasne. Zápustná montáž se uplatní také v obývacích pokojích, kuchyních a kancelářích se sádrokartonovým podhledem, kde je kladen důraz na čistý vzhled stropu. Senzor může sloužit i jako spouštěč scén a dalších automatizací v aplikaci eWeLink, Home Assistant nebo jiném Zigbee systému. Pro prostory, kde je potřeba detekovat i nehybně sedící osoby, je vhodnější senzor přítomnosti SNZB-06P s adaptérem CMSH06.

Časté dotazy

Jak velký otvor je potřeba vyříznout do stropu?
Adaptér se instaluje do kruhového otvoru o průměru 75 mm. Viditelný rámeček má průměr 87 mm, takže okraje otvoru bezpečně zakryje.

Lze adaptér použít se senzorem přítomnosti SNZB-06P?
Ne. Model CMSH03 je určen pouze pro pohybové senzory SNZB-03P a SNZB-03PR2. Pro senzory přítomnosti SNZB-06P a SNZB-06P24 slouží samostatný adaptér Sonoff CMSH06.

Ovlivní zapuštění dosah nebo přesnost detekce?
Podle výrobce si senzor zachovává stejnou přesnost detekce jako při standardní montáži. Možnost natočení senzoru zůstává zachována, detekční oblast lze tedy nasměrovat i po instalaci.

Je nutné senzor nějak upravovat?
Není. Senzor se do adaptéru pouze vloží a zajistí přídržným třmenem, bez demontáže krytu nebo jiných zásahů.
