Sonoff Mini One PM Matter over Wi-Fi MINI-1GSP chytrý spínač s měřením spotřeby

Detailní popis produktu

Sonoff Mini One PM (MINI-1GSP) je kompaktní chytrý spínač s měřením spotřeby, který komunikuje přes Wi-Fi 2,4 GHz a podporuje standard Matter. Instaluje se do elektroinstalační krabice za stávající vypínač nebo zásuvku a z běžného okruhu udělá dálkově ovládaný a měřený okruh. Spíná odporovou zátěž až 16 A, tedy až 3840 W, a průběžně měří napětí, proud, výkon a spotřebovanou nebo dodanou energii.

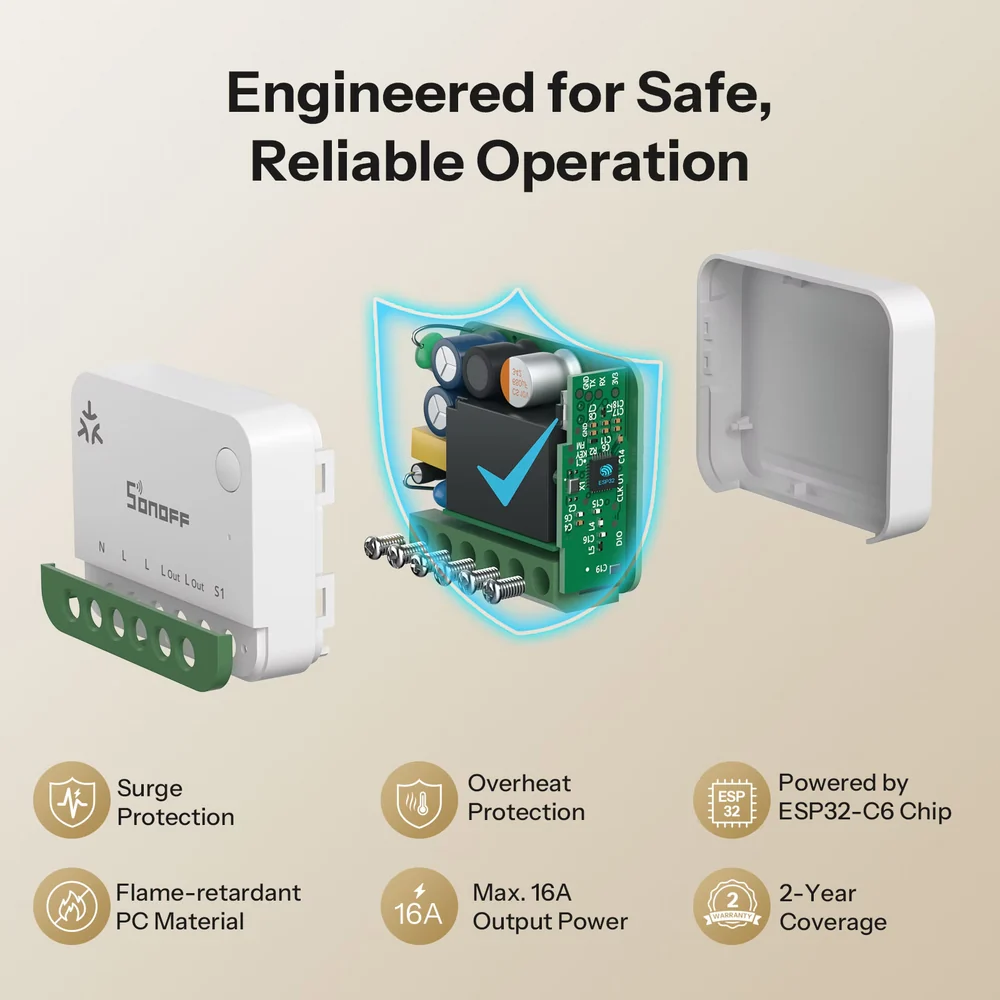

Modul z řady MINI Extreme Gen5 je postavený na čipu ESP32-C6. Kromě ovládání z aplikace, hlasem nebo podle časových plánů nabízí obousměrné měření pro balkonovou fotovoltaiku, ochranné limity, které spotřebič při překročení samy odpojí, lokální webové rozhraní bez cloudu a otevřené API pro Home Assistant, Node-RED, openHAB a ioBroker. Původní vypínač zůstává funkční a připojuje se na vstup S1.

Chytrý spínač s měřením spotřeby a obousměrným měřením energie

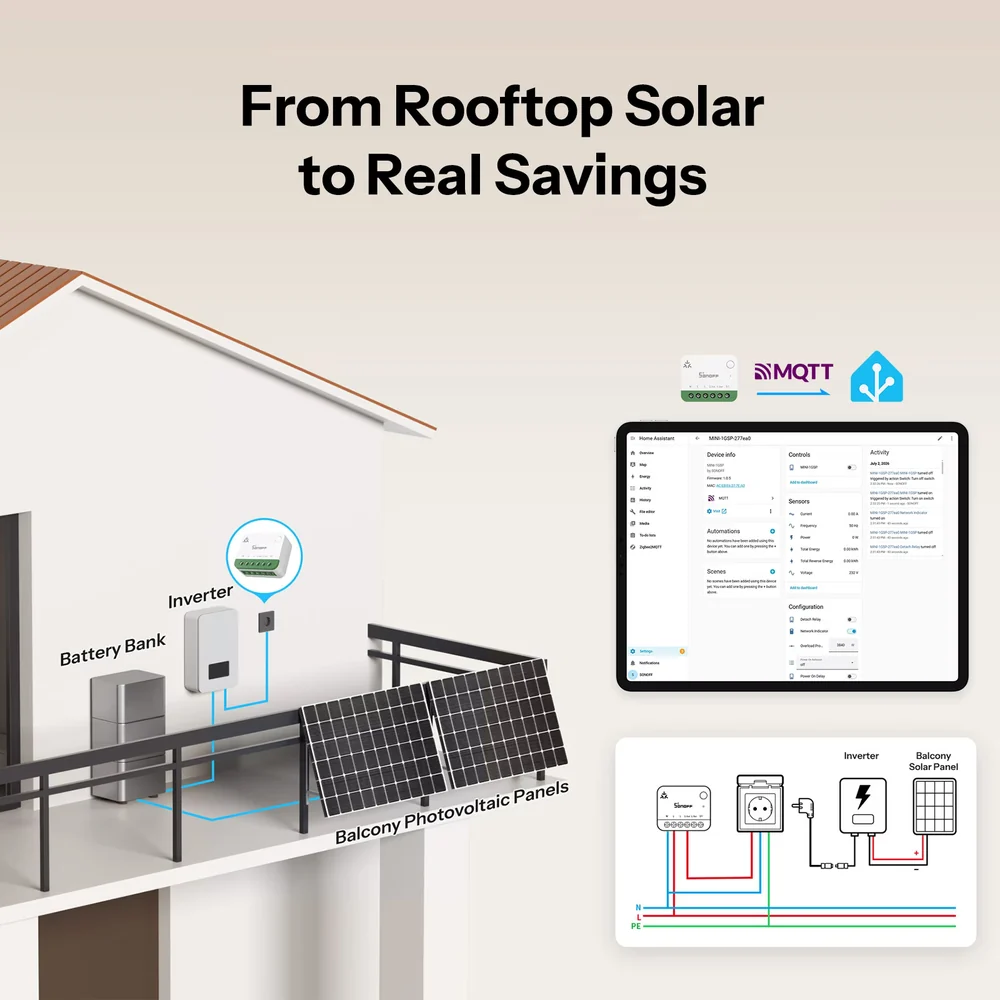

MINI-1GSP měří spotřebu připojeného spotřebiče v reálném čase a ukládá historii lokálně až jeden rok. V aplikaci eWeLink zadáte vlastní cenu elektřiny a zařízení přepočítá spotřebu na náklady. Data lze zobrazit v grafech nebo exportovat k další analýze. Měření je obousměrné, takže modul rozliší, zda okruh energii odebírá, nebo do něj dodává zdroj, typicky balkonová fotovoltaika se střídačem v zásuvce. Výroba se zobrazuje jako záporná hodnota výkonu. Díky tomu na jednom místě vidíte, kolik panely skutečně vyrobily a jak to ovlivňuje náklady domácnosti, a přitom můžete okruh v případě potřeby vypnout.

Ochrana připojeného spotřebiče

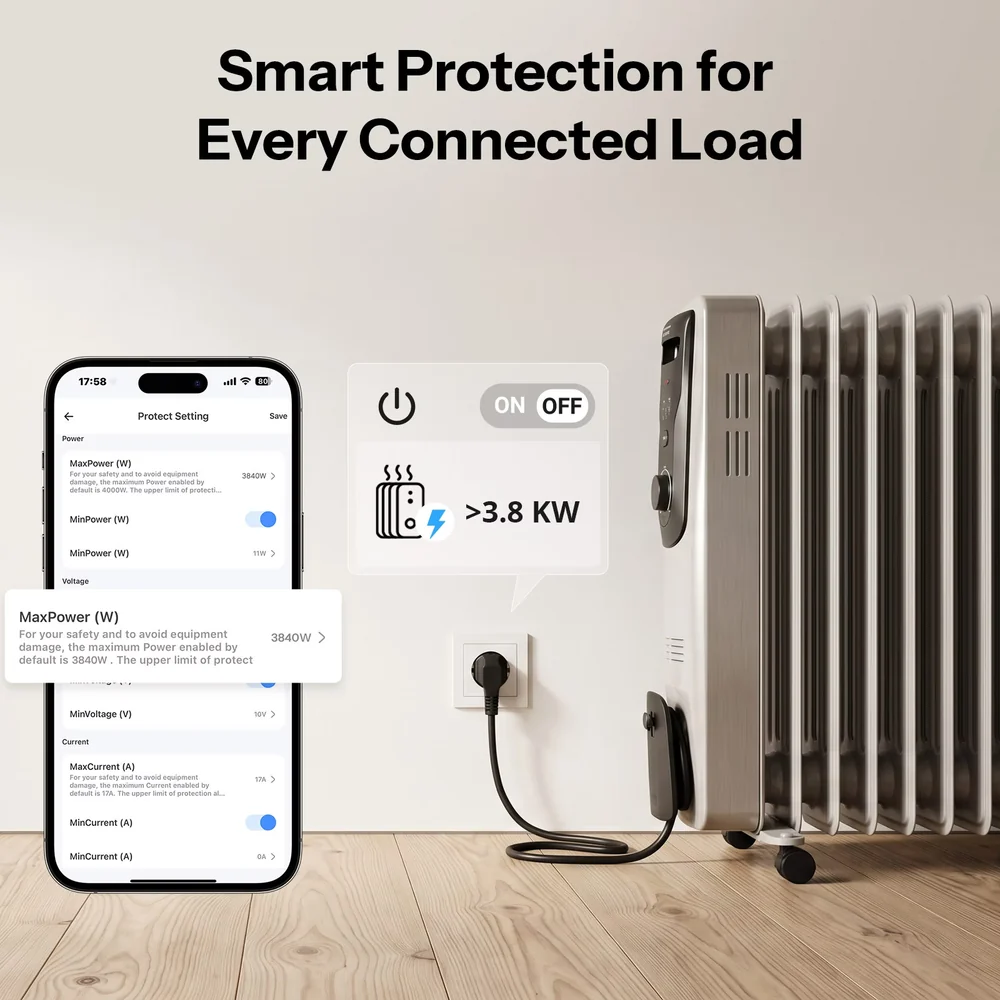

V aplikaci nastavíte horní a dolní limity pro proud, napětí a výkon. Modul hodnoty průběžně vyhodnocuje a při jejich překročení okruh sám odpojí. Výchozí limit výkonu odpovídá maximální zátěži 3840 W, pro konkrétní spotřebič ho můžete snížit. Vedle toho má zařízení vestavěnou ochranu proti přetížení, přehřátí a přepětí. Funkce se hodí hlavně u spotřebičů s velkým příkonem, jako jsou přímotopy nebo olejové radiátory, kde včasné odpojení předejde poškození spotřebiče i přetížení okruhu.

Matter, hlasové ovládání a automatizace

Díky Matter over Wi-Fi přidáte spínač naskenováním QR kódu přímo do Apple Home, Google Home, Amazon Alexa, SmartThings nebo Home Assistant bez další brány. Zařízení nese certifikace Works with Google Home a Works with Alexa. Okruh pak ovládáte na dálku, hlasem, časovými plány a zpožděním nebo jej zapojíte do scén s dalšími zařízeními různých značek. Plnohodnotné energetické statistiky, nastavení ochran a výpočet nákladů nabízí aplikace eWeLink, lokální web konzole a Home Assistant.

Lokální web konzole OpenEdge a otevřené API

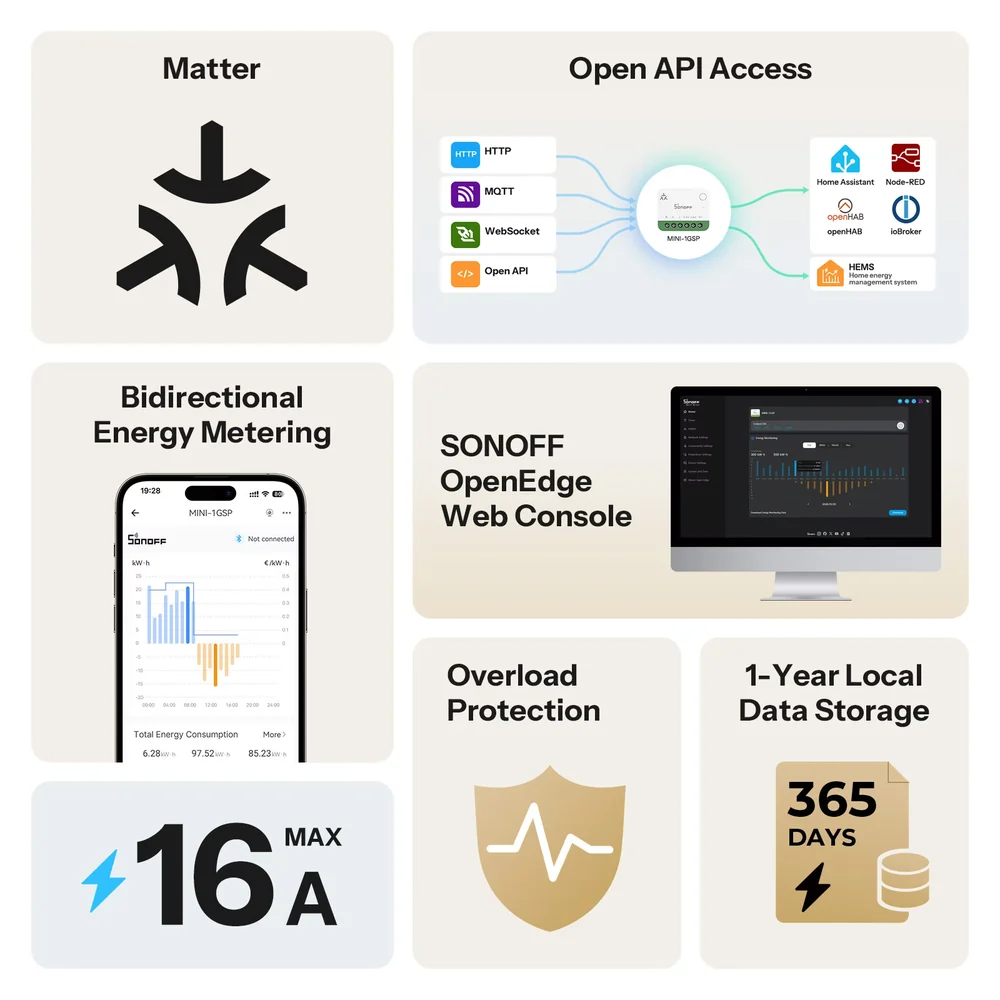

Spínač má vlastní webové rozhraní OpenEdge. Po připojení k Wi-Fi jej otevřete v prohlížeči na adrese MINI-1GSP.local nebo přes IP adresu zařízení, v párovacím režimu přes hotspot SONOFF_1GSP_xxxx na adrese 192.168.33.1. Bez aplikace a bez cloudu v něm okruh ovládáte, sledujete měřená data a měníte nastavení. Pro integrace slouží API JSON-RPC 2.0 přes HTTP, WebSocket a MQTT. Do Home Assistant se zařízení přidá automaticky přes MQTT Discovery a zpřístupní spínač i všechny měřené hodnoty pro energetický panel a automatizace.

Při výpadku spojení s cloudem ukládá MINI-1GSP data lokálně a po obnovení je synchronizuje. V čistě lokální síti dál fungují web konzole i předávání dat do Home Assistant přes MQTT. Při úplném odpojení napájení se data neukládají.

Instalace a zapojení

Modul má svorky N, L, L, L Out, L Out a S1. Fázi připojíte na L, nulový vodič na N a spotřebič na L Out. Obě svorky L Out jsou vnitřně propojené pouze pro pohodlnější zapojení a nezvyšují dovolený proud. Na vstup S1 se připojuje stávající vypínač mezi S1 a fázi. Podporovány jsou kolébkové vypínače (výchozí nastavení) i tlačítka a také schodišťové zapojení se dvěma přepínači. Typ vstupu přepnete trojím krátkým stisknutím tlačítka, změnu potvrdí trojí rychlé bliknutí modré LED. Svorku S1 nikdy nepřipojujte na nulový ani ochranný vodič.

Nulový vodič je nutný a zařízení je určeno pouze pro jednofázové zapojení 100 až 240 V. Před modulem musí být jistič nebo proudový chránič s nadproudovou ochranou (RCBO) s hodnotou 16 A. Svorky jsou určeny pro měděné vodiče o průřezu 0,75 až 2,5 mm2. Montáž svěřte elektrikáři s odpovídající kvalifikací.

Po prvním zapnutí přejde spínač do párovacího režimu, který signalizuje červená LED dvěma krátkými a jedním dlouhým bliknutím. Režim trvá 10 minut a znovu jej aktivujete podržením tlačítka po dobu 5 sekund. Krátký stisk tlačítka přepíná okruh, podržení na 10 sekund obnoví tovární nastavení. Modrá LED svítí při připojení k internetu, trvale svítící červená znamená provoz jen v lokální síti a pomalé blikání stav offline. Elektronika je uložená v pouzdře z polykarbonátu odolného proti hoření.

Kdy zvolit jiný modul

Pokud potřebujete pouze měřit a spotřebič nikdy nevypínat, například u lednice nebo střídače, je vhodnější Sonoff Mini PM MINI-1GP bez relé. Pro montáž do rozvaděče slouží Sonoff Basic 1GSP na DIN lištu s měřením spotřeby. Chcete-li z jedné krabice ovládat dva světelné okruhy, poslouží dvoukanálový Sonoff MINI-2GS Mini Duo s podporou Matter.

Časté dotazy

Zůstane funkční původní vypínač na zdi?

Ano. Vypínač se připojí na vstup S1 a dál ovládá okruh. Podporovány jsou kolébkové vypínače, tlačítka i schodišťové zapojení.

Potřebuje MINI-1GSP nulový vodič?

Ano, bez nulového vodiče spínač nefunguje. V krabici proto musí být přiveden vodič N.

Dá se změřit výroba balkonové fotovoltaiky?

Ano. Díky obousměrnému měření modul zaznamená energii dodanou střídačem a zobrazí ji jako zápornou hodnotu výkonu.

Ukládá spínač data, když vypadne internet?

Ano. Data se ukládají lokálně a po obnovení připojení se synchronizují. Web konzole a Home Assistant přes MQTT fungují i bez internetu.

Technické parametry

Obsah balení

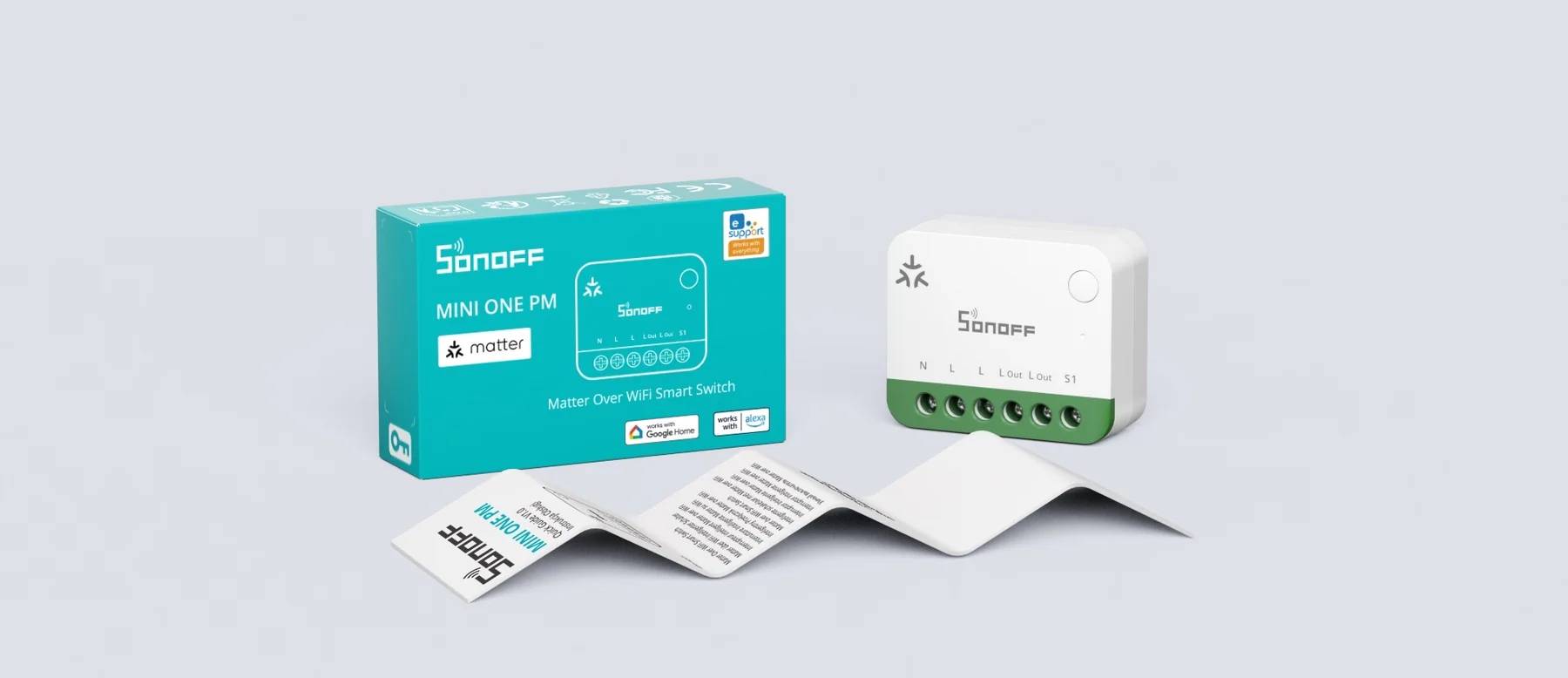

Chytrý spínač Sonoff Mini One PM MINI-1GSP a stručný návod k instalaci.
