Sonoff Mini PM Matter over Wi-Fi MINI-1GP modul pro měření spotřeby

Detailní popis produktu

Sonoff Mini PM (MINI-1GP) je kompaktní Wi-Fi měřič spotřeby elektřiny s podporou Matter over Wi-Fi, který se instaluje do elektroinstalační krabice za zásuvku nebo do přívodu ke konkrétnímu spotřebiči. Na rozdíl od běžných chytrých spínačů nemá relé a obvod nikdy nevypíná. Jeho úkolem je pouze měřit napětí, proud, okamžitý výkon a odebranou nebo dodanou energii u zátěže do 16 A.

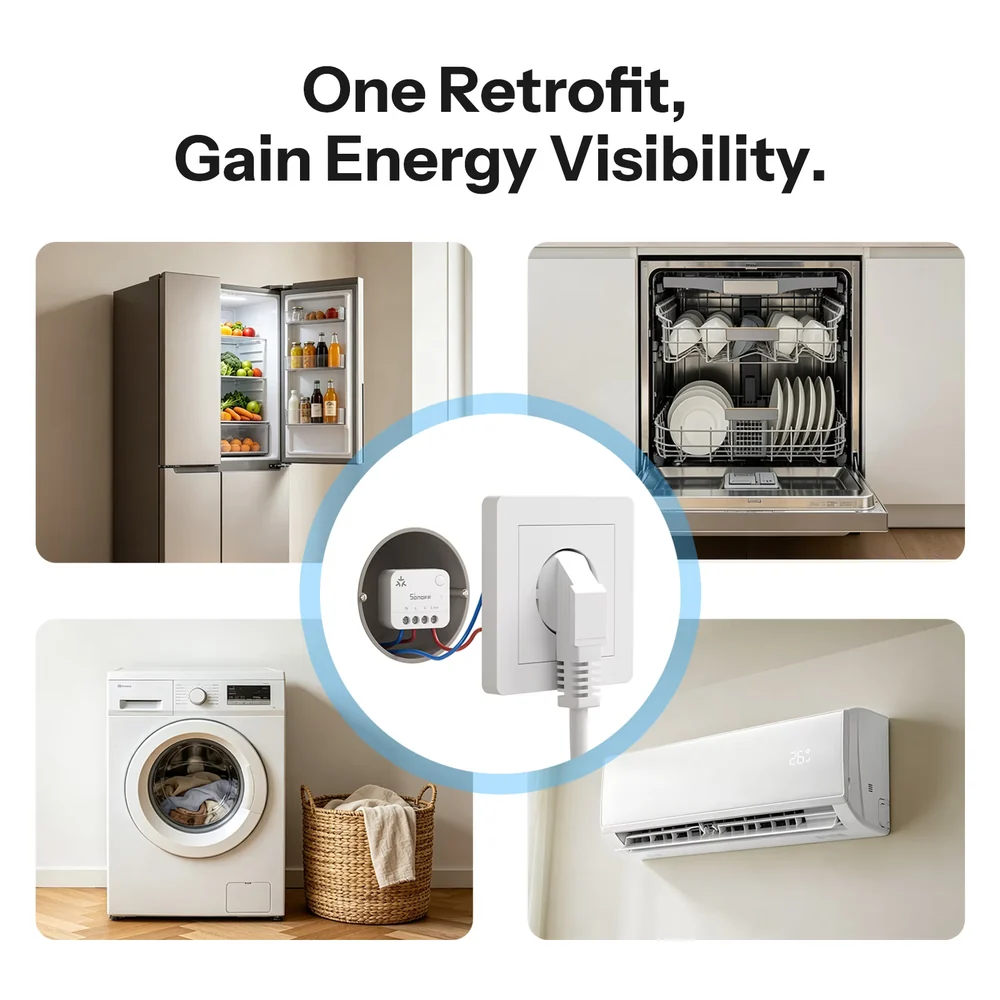

Modul patří do řady MINI Extreme Gen5 a je postavený na čipu ESP32-C6. Data ukládá lokálně až jeden rok a zobrazuje je v aplikaci eWeLink, ve webové konzoli přímo v prohlížeči nebo je předává přes otevřené API do Home Assistant, Node-RED, openHAB či ioBroker. Hodí se všude, kde chcete znát spotřebu, ale vypnutí spotřebiče by bylo nežádoucí, například u lednice, myčky, pračky nebo klimatizace.

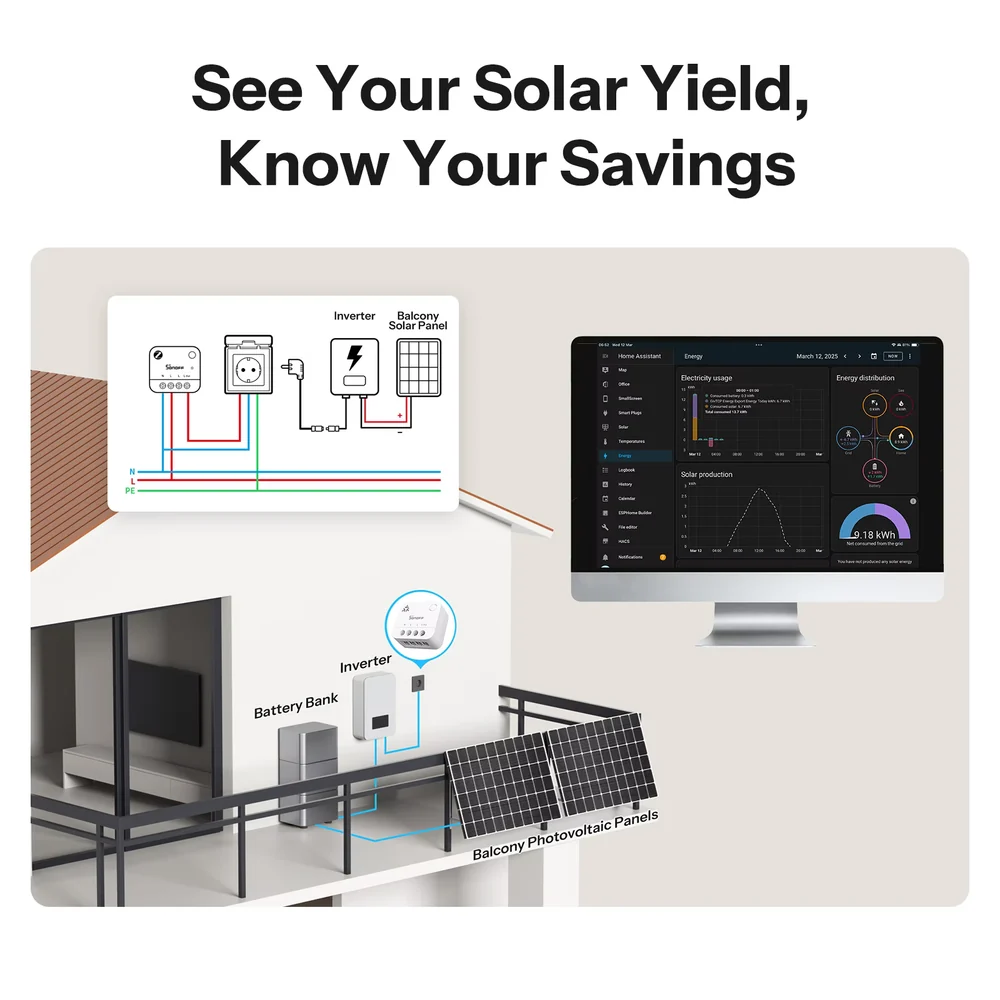

Obousměrný Wi-Fi měřič spotřeby i pro balkonovou fotovoltaiku

MINI-1GP rozlišuje směr toku energie. Kromě spotřeby proto zaznamená i elektřinu, kterou do obvodu dodává zdroj, typicky balkonová fotovoltaika se střídačem zapojeným do zásuvky. Výroba se v aplikaci zobrazuje jako záporná hodnota výkonu, takže na první pohled vidíte, zda obvod energii odebírá, nebo dodává. Historii lze procházet v grafech v aplikaci, ve webové konzoli i v Home Assistant. Díky tomu přesně víte, kolik panely za den, měsíc nebo rok vyrobily, a nemusíte se spoléhat na odhady výrobce střídače.

Přehled nákladů, upozornění na dokončení a hlídání údržby

Do aplikace zadáte vlastní měnu a cenu elektřiny, a to buď pevnou, nebo podle časových pásem tarifu. Měřič pak sám přepočítá spotřebu na peníze a náklady zobrazí v přehledných grafech. Tak snadno zjistíte, který spotřebič se na účtu podepisuje nejvíc.

Funkce upozornění na dokončení sleduje, kdy výkon klesne pod nastavenou hranici a zůstane pod ní po zvolenou dobu. Nastavitelné zpoždění zabrání falešnému hlášení u pračky, kde výkon krátkodobě klesá při napouštění a vypouštění vody. Podobně funguje hlídání údržby: nastavíte prahový výkon a interval, zařízení načítá dobu provozu nad touto hranicí a po dosažení intervalu vás upozorní. To se hodí u spotřebičů, kde se servis řídí odpracovanými hodinami.

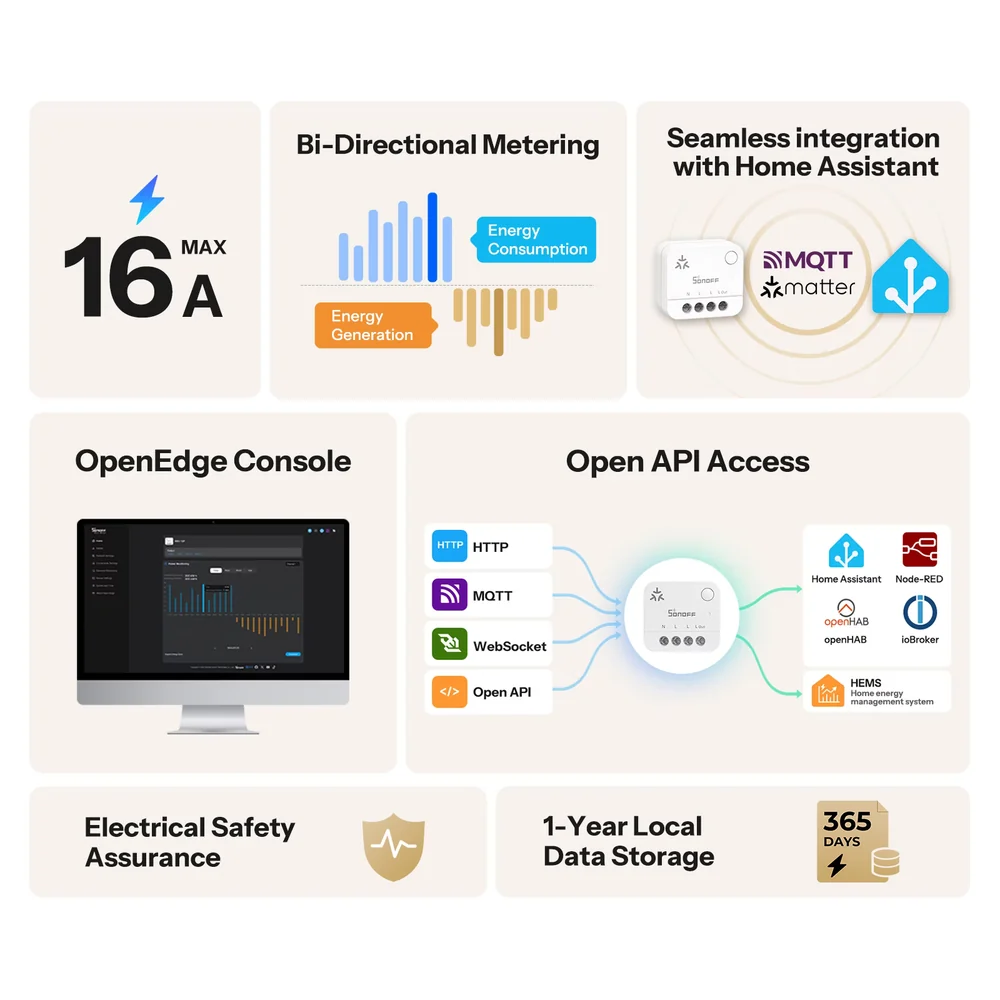

Lokální web konzole OpenEdge a otevřené API

Měřič má vlastní webové rozhraní OpenEdge, které otevřete v prohlížeči v domácí síti zadáním adresy MINI-1GP.local nebo IP adresy zařízení. Bez aplikace a bez cloudu v něm sledujete data v reálném čase a měníte nastavení. Před připojením k Wi-Fi je konzole dostupná přes vlastní hotspot zařízení SONOFF_1GP_xxxx na adrese 192.168.33.1.

Pro integraci do vlastních systémů nabízí MINI-1GP API postavené na JSON-RPC 2.0 přes HTTP, WebSocket a MQTT. Do Home Assistant jej přidáte přes MQTT nebo Matter a data pak využijete v energetickém panelu i v automatizacích. Pokud zařízení ztratí spojení s cloudem, data ukládá lokálně a po obnovení připojení je synchronizuje. V čistě lokální síti dál běží web konzole i předávání dat do Home Assistant přes MQTT. Při úplném odpojení napájení se data neukládají.

Matter over Wi-Fi a kompatibilita

Zařízení podporuje standard Matter over Wi-Fi a do kompatibilní aplikace se přidává naskenováním Matter QR kódu na zařízení. Funkce měřiče energie však v rámci Matter zatím není plně podporována na straně velkých platforem, a proto Apple Home, Google Home, Amazon Alexa ani SmartThings přidání MINI-1GP aktuálně neumožňují. Plnohodnotné ovládání nabízí aplikace eWeLink, lokální web konzole a Home Assistant přes Matter nebo MQTT.

Instalace a zapojení

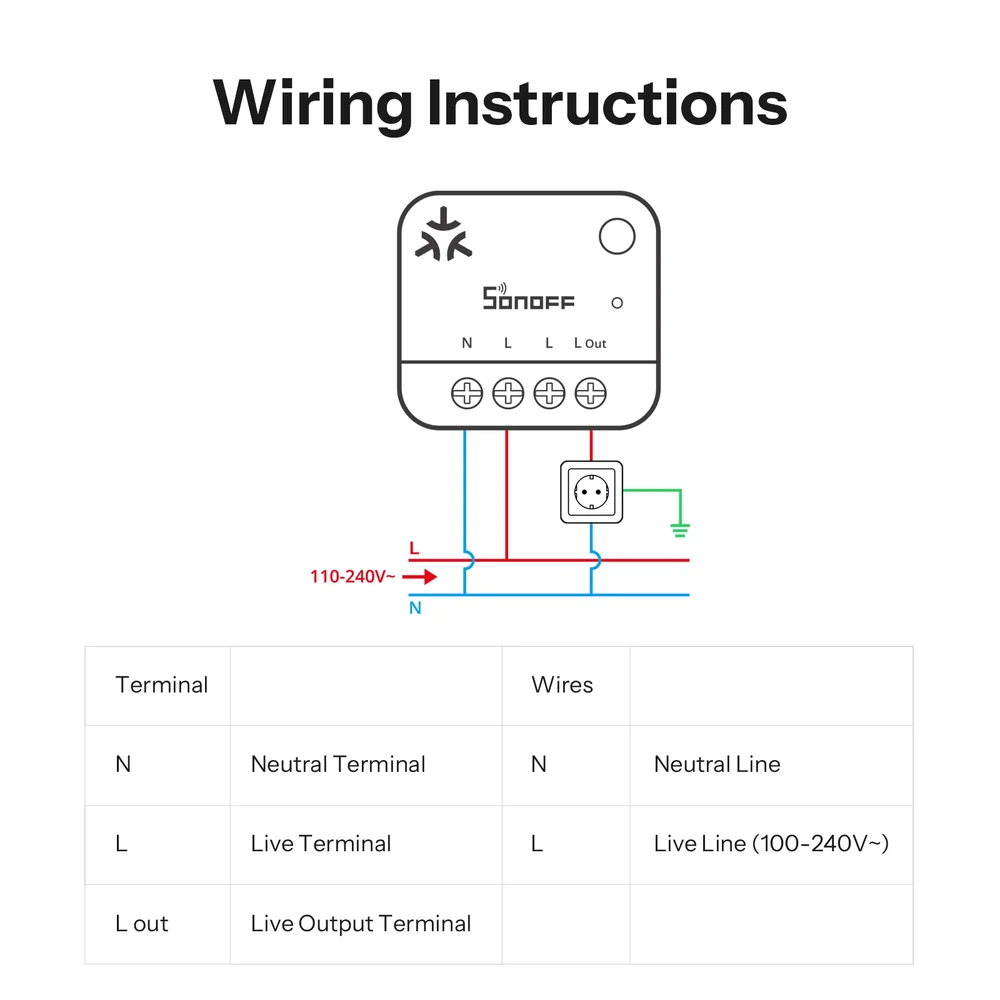

Modul má svorky N, L, L a L Out. Fázi připojíte na svorku L, nulový vodič na N a spotřebič nebo zásuvku na výstup L Out. Nulový vodič je nutný, zařízení je určeno pouze pro jednofázové zapojení 100 až 240 V a připojení více fází jej poškodí. Před modulem musí být jistič nebo proudový chránič s nadproudovou ochranou (RCBO) s hodnotou 16 A. Svorky přijmou měděné plné i lanované vodiče o průřezu 0,75 až 2,5 mm2 a doporučená hloubka instalační krabice je minimálně 60 mm. Montáž svěřte elektrikáři s odpovídající kvalifikací.

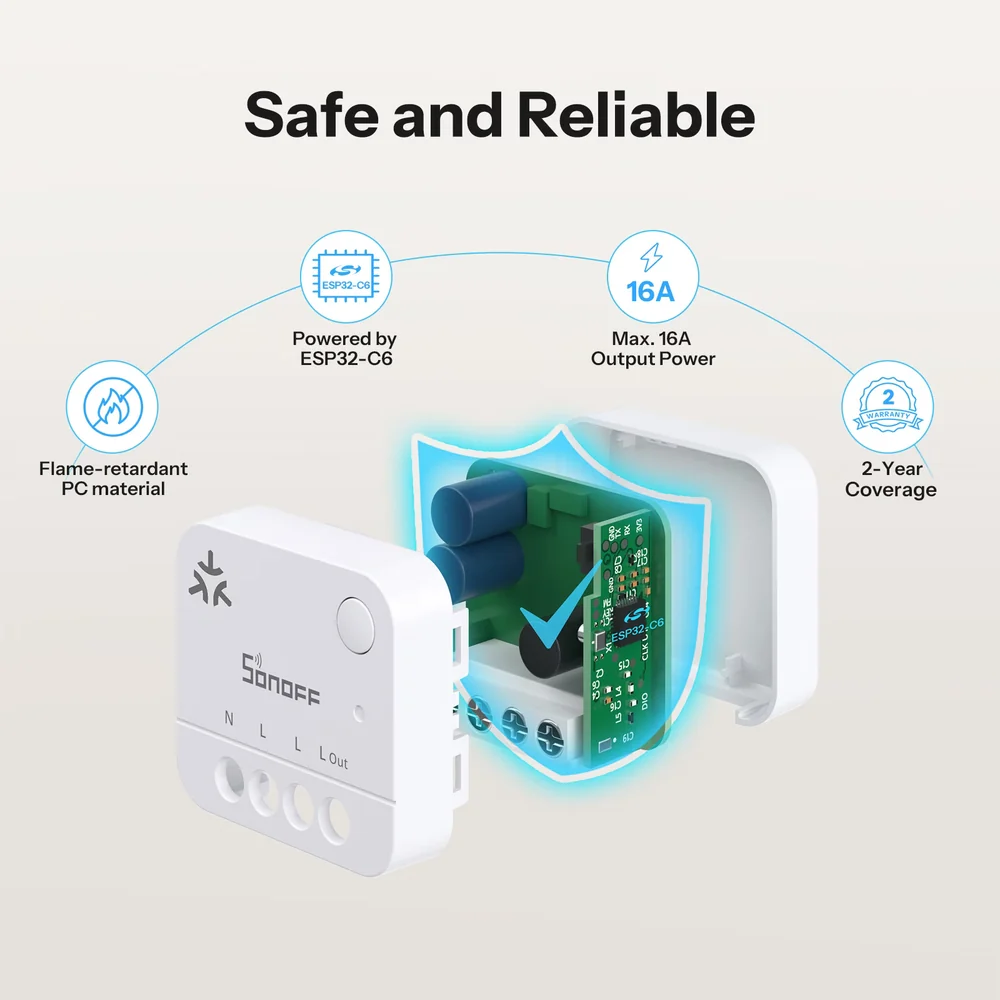

Po prvním zapnutí přejde zařízení do párovacího režimu, který signalizuje červená LED dvěma krátkými a jedním dlouhým bliknutím. Pokud do 10 minut nedojde ke spárování, režim se ukončí a znovu jej aktivujete podržením tlačítka po dobu 5 sekund. Podržením na 10 sekund obnovíte tovární nastavení. Modrá LED svítí, když je zařízení online, trvale svítící červená znamená připojení jen do lokální sítě a pomalé blikání stav offline. Elektronika s čipem ESP32-C6 je uložená v pouzdře z polykarbonátu odolného proti hoření.

Kdy zvolit jiný modul

MINI-1GP pouze měří. Pokud potřebujete spotřebič zároveň zapínat a vypínat, zvolte Sonoff Mini One PM MINI-1GSP, který měření spotřeby doplňuje o spínací relé. Pro montáž do rozvaděče se hodí Sonoff Basic 1GSP na DIN lištu s měřením spotřeby. Pro ovládání dvou světelných okruhů z jedné krabice pak poslouží dvoukanálový Sonoff MINI-2GS Mini Duo s podporou Matter.

Časté dotazy

Může MINI-1GP vypnout připojený spotřebič?
Ne. Jde o měřič bez relé, který obvod nespíná. Spotřebič je napájen trvale a modul pouze měří jeho odběr.

Půjde měřič přidat do Apple Home, Google Home nebo Alexa?
Zatím ne. Tyto platformy aktuálně nepodporují funkci měřiče energie v rámci Matter. Měřič používejte v aplikaci eWeLink, ve web konzoli nebo v Home Assistant.

Ukládá zařízení data, když vypadne internet?
Ano. Data se ukládají lokálně a po obnovení připojení se synchronizují do aplikace. Web konzole a Home Assistant přes MQTT fungují i bez internetu.

Dá se změřit výroba balkonové fotovoltaiky?
Ano. Díky obousměrnému měření zaznamená MINI-1GP i energii dodanou střídačem a zobrazí ji jako zápornou hodnotu výkonu.

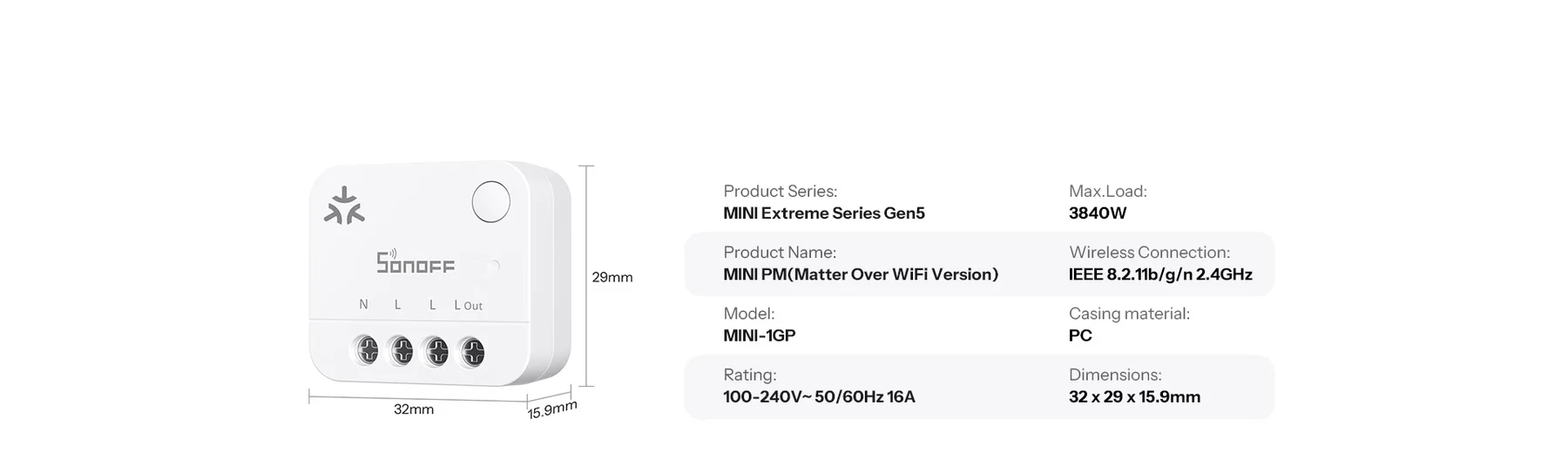

Technické parametry

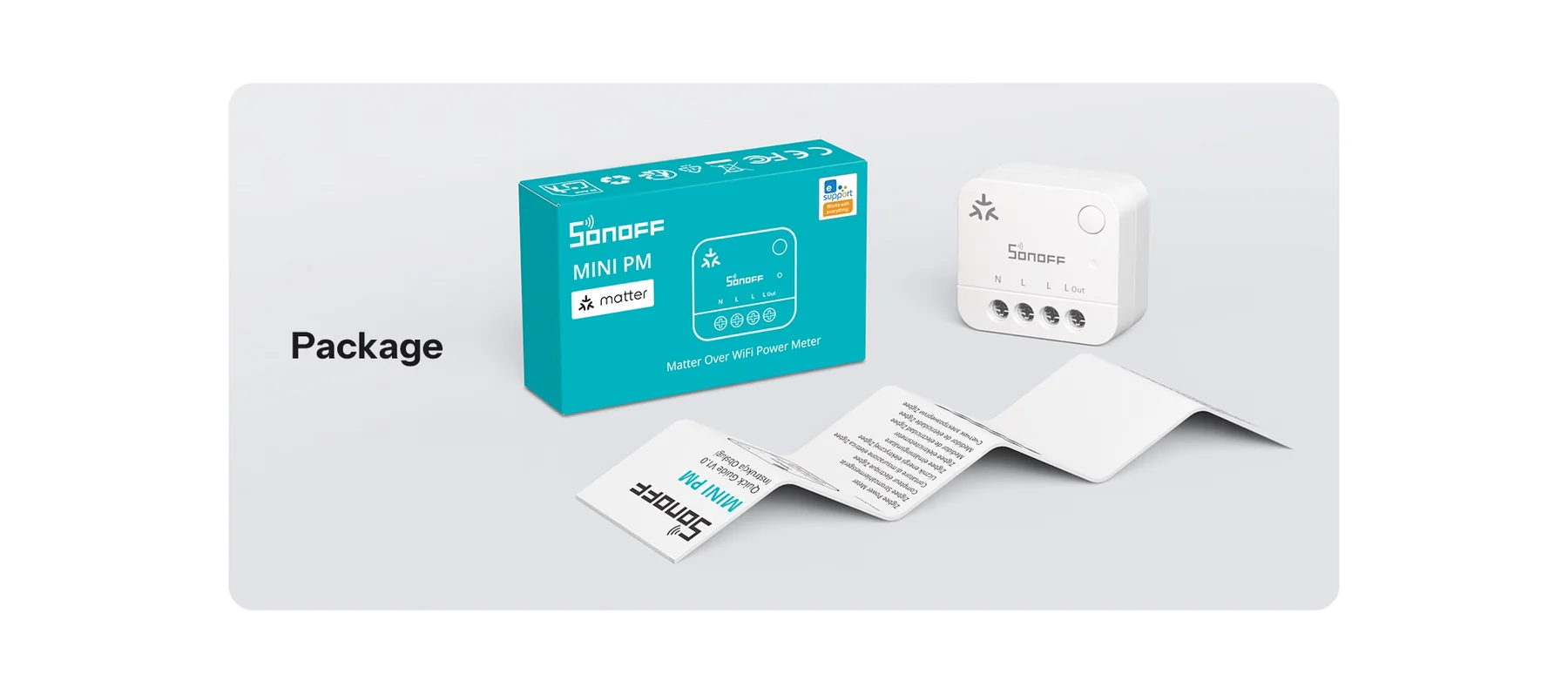

Obsah balení

Měřič spotřeby Sonoff Mini PM MINI-1GP a stručný návod k instalaci.
