Sonoff BASIC-ZB1GSP Zigbee spínač na DIN lištu s měřením spotřeby

Detailní popis produktu

Sonoff BASIC-ZB1GSP je chytrý jednokanálový spínač s měřením spotřeby určený pro montáž na standardní DIN lištu do domovního rozvaděče. Instaluje se přímo za jistič daného okruhu a umožňuje jej bezpečně zapínat, vypínat a sledovat jeho odběr na dálku. Komunikace probíhá bezdrátově přes Zigbee 3.0 (IEEE 802.15.4), takže zařízení zapadne do existující Zigbee sítě a dá se ovládat z aplikace, hlasem nebo prostřednictvím automatizací. Pro provoz je nutná kompatibilní Zigbee brána.

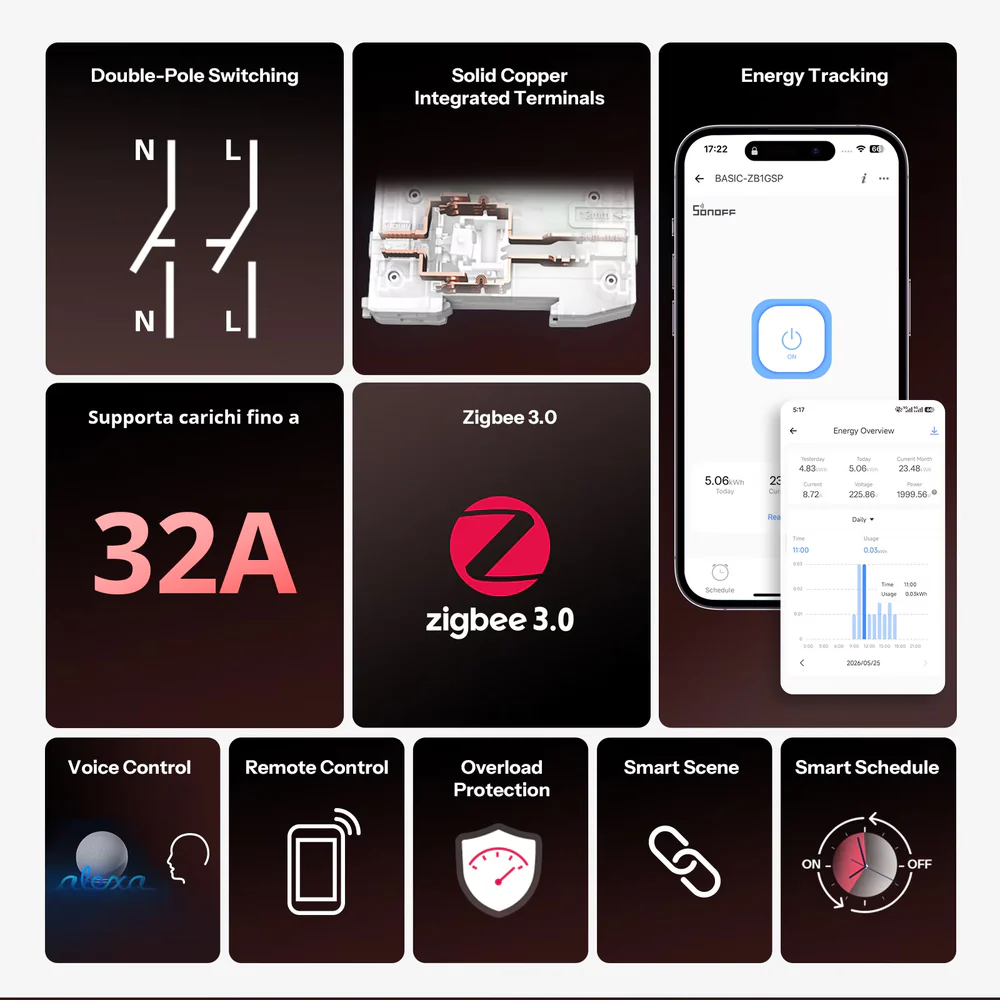

Zařízení spojuje funkce, které u běžných modulových spínačů najdete obvykle jen samostatně: vzdálené spínání jednoho silového okruhu, průběžné měření elektrické energie, nastavitelnou ochranu proti přetížení a dvoupólové odpojení fáze i nulového vodiče. Díky maximálnímu zatížení 32 A (7680 W) si poradí i s náročnými okruhy, jako jsou nabíječky elektromobilů, bojlery, podlahové topení nebo tepelná čerpadla. Provedení je úzké, jednomodulové a celé z polykarbonátu se samozhášivostí podle UL94 V-0.

Měření spotřeby v reálném čase

Integrované měření průběžně sleduje napětí, proud, okamžitý výkon i celkovou odebranou energii připojeného okruhu. Hodnoty se aktualizují v reálném čase, takže máte přesný přehled o tom, kolik daný spotřebič nebo větev rozvodu skutečně spotřebovává. Naměřená data lze ukládat a exportovat, což pomáhá odhalit zbytečně nákladné okruhy a optimalizovat provoz domácnosti. V praxi se měření využívá například ke sledování nabíjení elektromobilu, spotřeby bojleru nebo podlahového topení a k podkladům pro snižování účtů za elektřinu. Pokud je zařízení dočasně offline, data se ukládají lokálně a po obnovení spojení se synchronizují; při úplném odpojení napájení se ale neukládají.

Ochrana proti přetížení s nastavitelnými limity

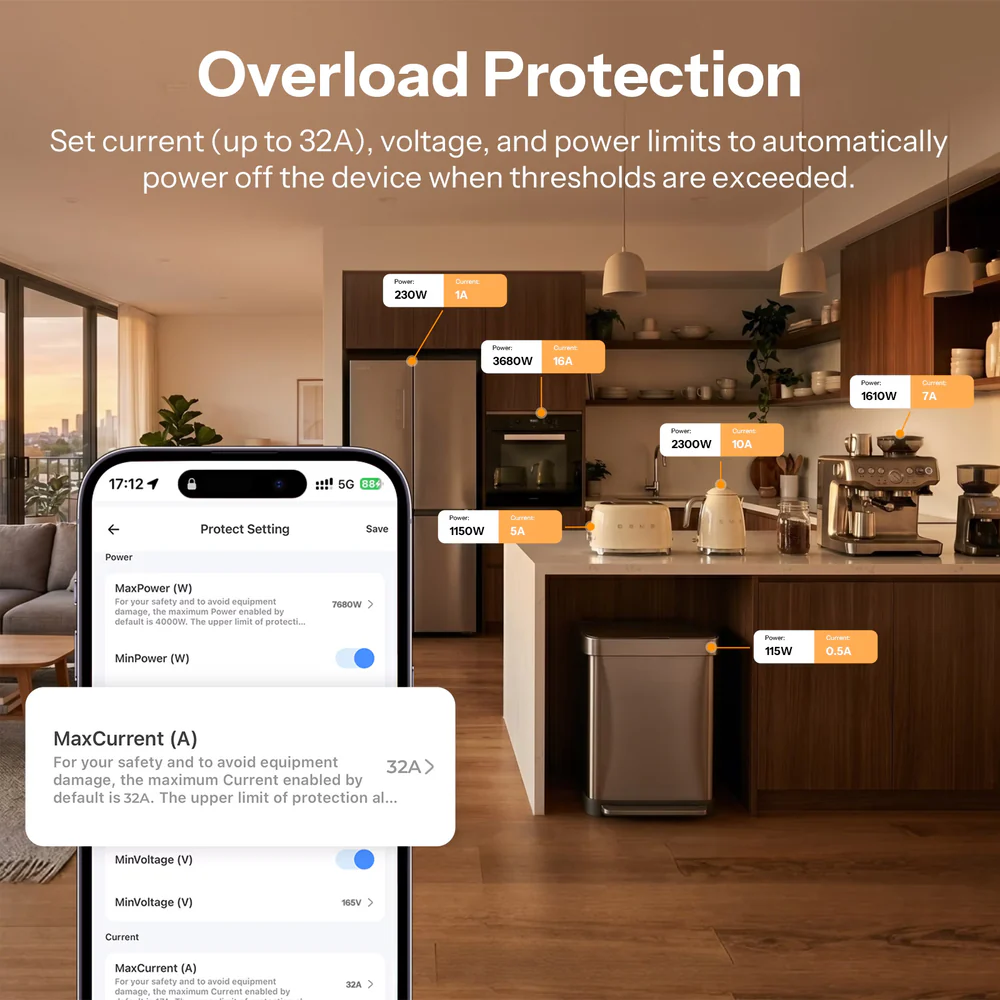

Spínač umožňuje nastavit vlastní mezní hodnoty proudu, napětí a výkonu. Když okruh některý z limitů překročí, zařízení automaticky odpojí výstup a chrání tak připojený spotřebič i samotnou instalaci. Tato funkce je užitečná zejména u výkonných nebo kritických spotřebičů, kde hrozí riziko přetížení nebo poruchy. Maximální nastavitelný proud odpovídá zatížitelnosti spínače, tedy 32 A. Ochrana proti přetížení dává smysl jako doplněk k jisticím prvkům v rozvaděči, protože reaguje podle reálně naměřených hodnot a lze ji jemně přizpůsobit konkrétnímu okruhu.

Dvoupólové spínání pro plné galvanické oddělení

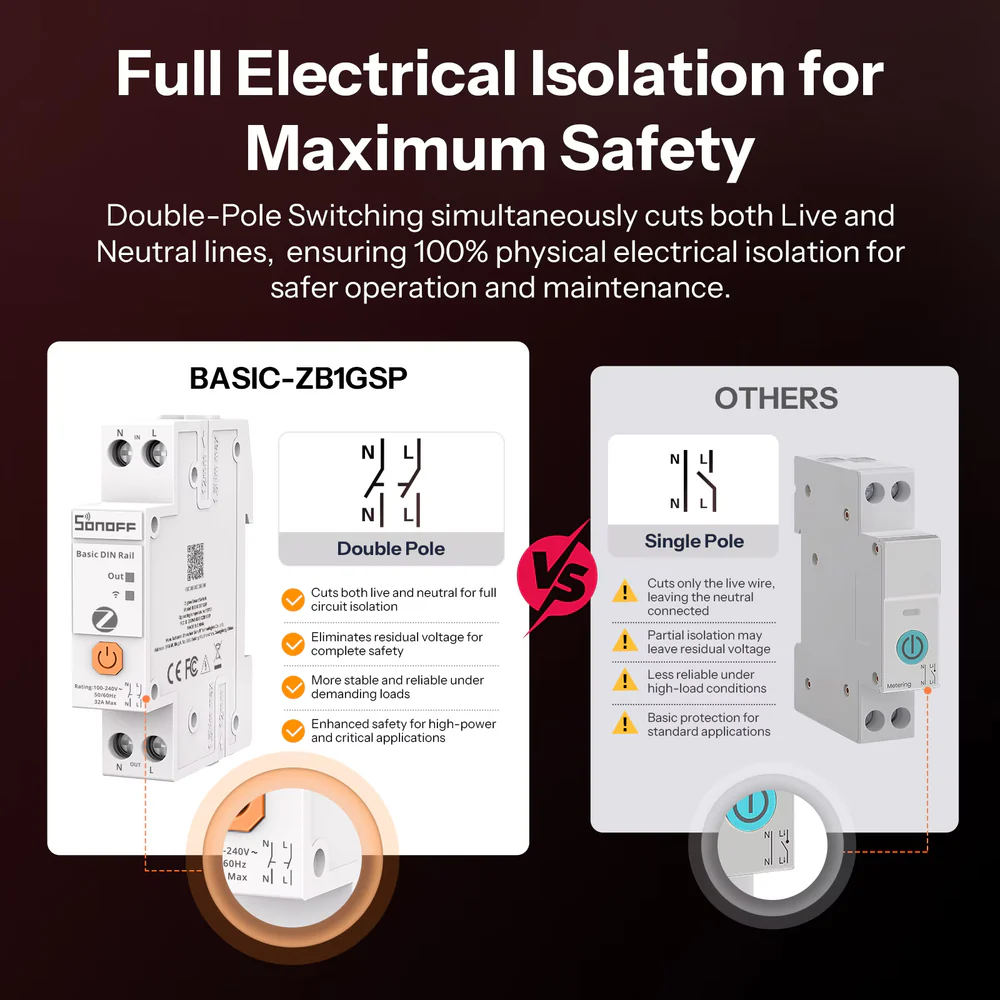

Na rozdíl od jednopólových spínačů, které přerušují pouze fázový vodič, BASIC-ZB1GSP rozpíná současně fázi i nulový vodič. Tím dochází k úplnému fyzickému oddělení okruhu od napájení a po vypnutí nezůstává na zátěži zbytkové napětí. To zvyšuje bezpečnost při údržbě a obsluze připojeného spotřebiče a zařízení se chová stabilněji i při náročnějších zátěžích. Dvoupólové spínání oceníte hlavně u výkonných a kritických aplikací, kde je spolehlivé odpojení zásadní. Vnitřní silové cesty využívají celistvé měděné svorky pro nižší oteplení a delší životnost.

Zigbee 3.0, funkce routeru a integrace do otevřených platforem

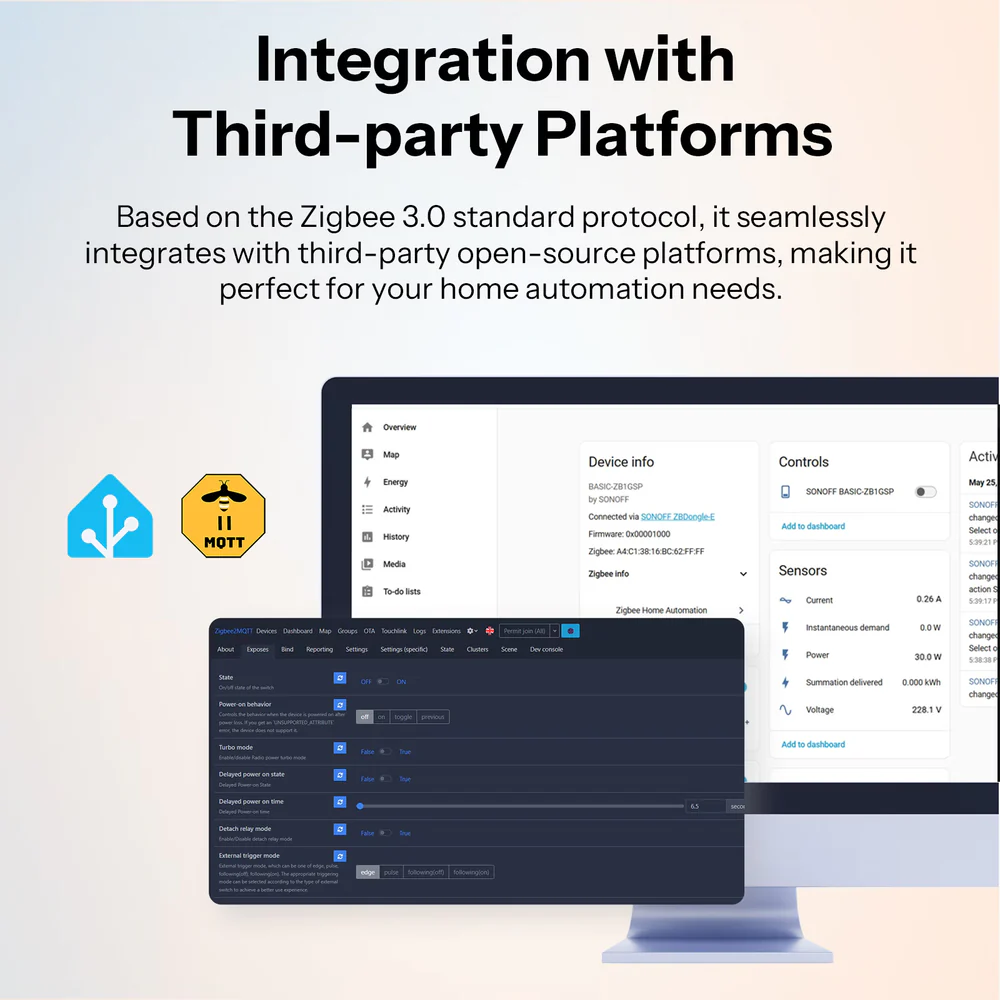

Spínač komunikuje protokolem Zigbee 3.0 (IEEE 802.15.4), který zajišťuje stabilní spojení, dobrou odolnost proti rušení a širokou kompatibilitu v rámci Zigbee ekosystému. Zařízení zároveň plní roli Zigbee routeru, takže přeposílá komunikaci dalším zařízením a rozšiřuje dosah a hustotu sítě. Díky standardnímu protokolu jej lze připojit nejen do nativní brány, ale i do otevřených platforem jako Home Assistant nebo Zigbee2MQTT, kde se zpřístupní stav spínače i naměřené veličiny. Pro běh je vždy potřeba Zigbee brána; jako koordinátor poslouží například SONOFF Zigbee Bridge Pro. Hlavním čipem zařízení je TLSR8656.

Časovače, chytré scény a stav po obnovení napájení

BASIC-ZB1GSP podporuje časové plány, chytré scény i funkci inching, která zařízení po zadané době automaticky vypne. Časovače se hodí pro pravidelné spínání, například ohřevu vody nebo topného okruhu v daných intervalech. Funkce inching je praktická tam, kde má spotřebič běžet jen po omezenou dobu a poté se sám bezpečně odpojit. Nastavení stavu po obnovení napájení určuje, zda po výpadku elektřiny zůstane okruh zapnutý, vypnutý, nebo se vrátí do předchozího stavu. Dostupnost hlasového ovládání a konkrétních platforem se liší podle použité Zigbee brány a smart home systému; centralizovat ovládání lze i přes panel SONOFF NSPanel Pro.

Varianty a kompatibilita

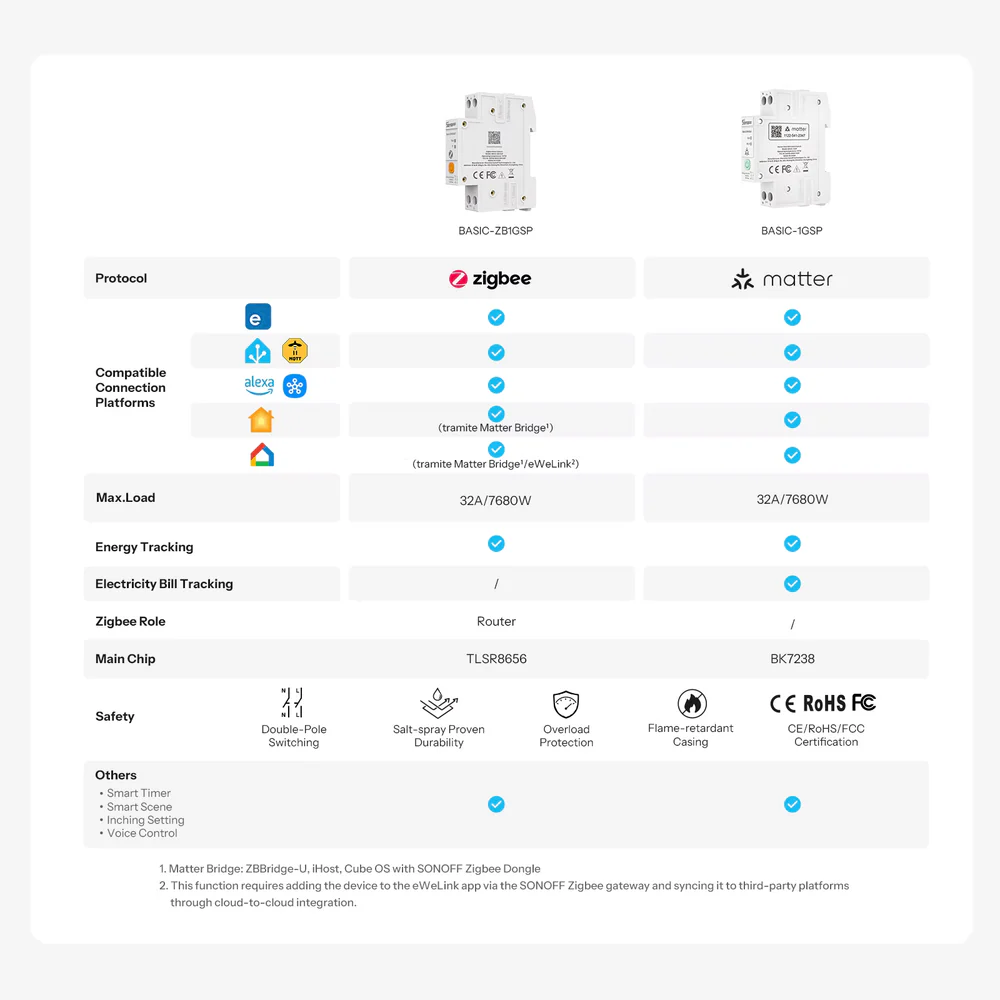

BASIC-ZB1GSP je Zigbee verze řady Basic DIN Rail s rolí routeru a hlavním čipem TLSR8656. Pokud potřebujete přímé připojení přes Wi-Fi a nativní podporu Matter bez Zigbee brány, je vhodnou alternativou SONOFF BASIC-1GSP (Matter přes Wi-Fi), který má stejnou zatížitelnost 32 A / 7680 W. Obě varianty sdílejí měření spotřeby, časovače, chytré scény i funkci inching; liší se způsobem připojení a podporovanými ekosystémy.

Instalace a zapojení

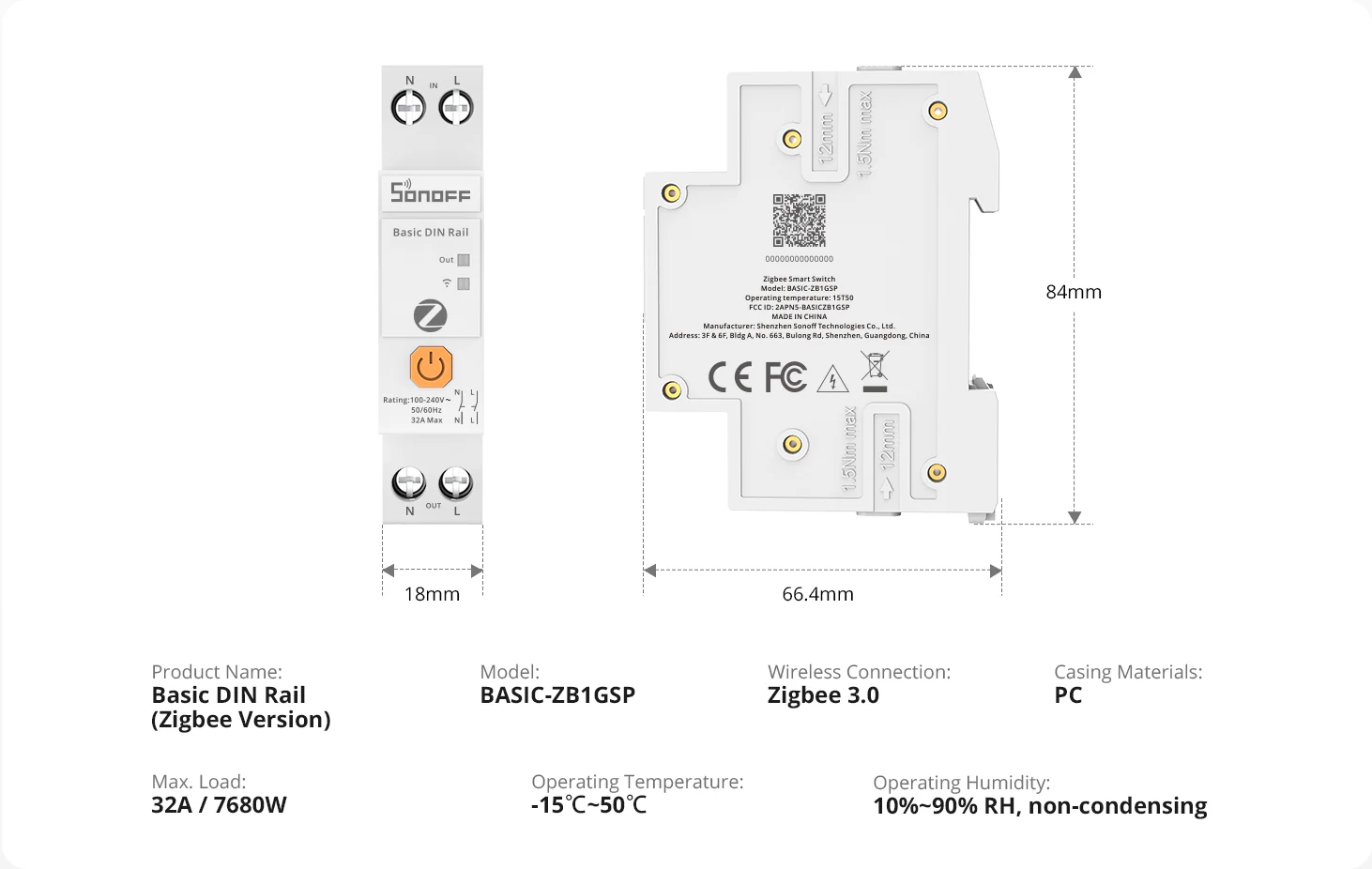

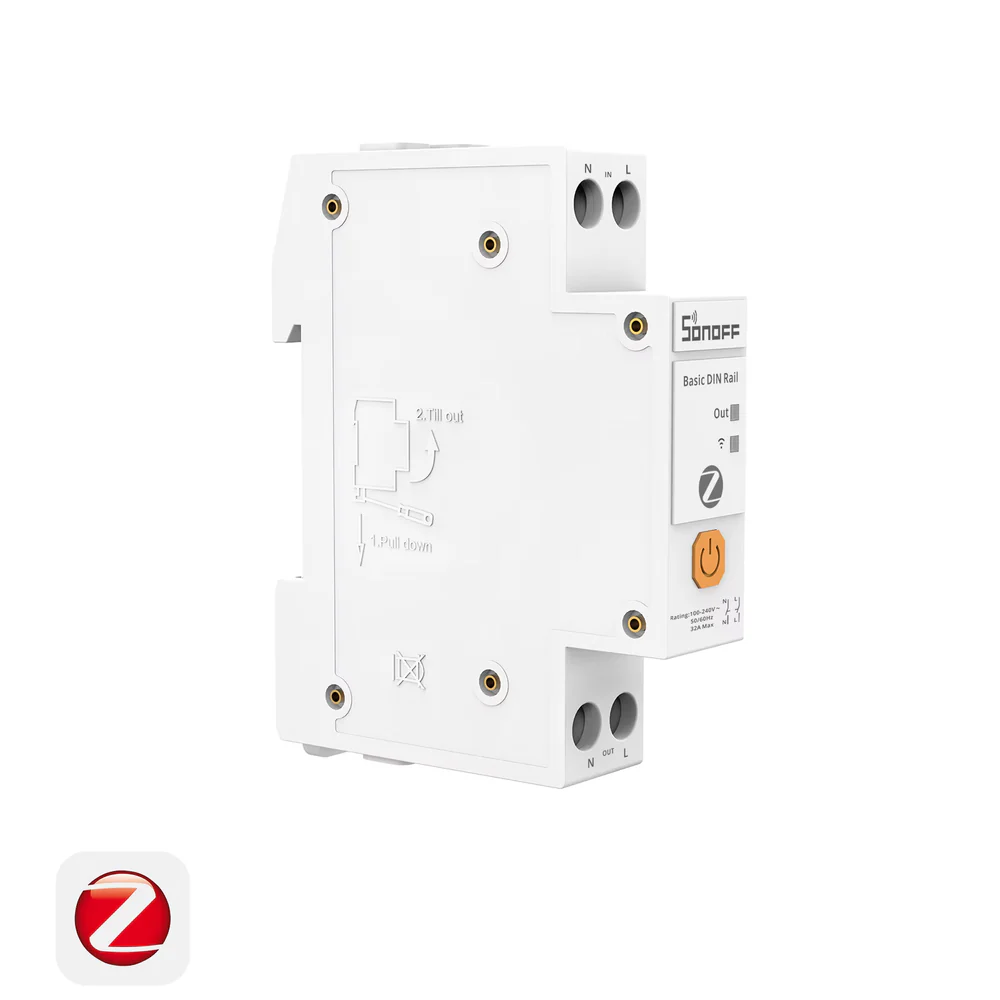

Spínač se montuje na standardní DIN lištu v rozvaděči a zapojuje se za jistič příslušného okruhu, nikoli přímo na přívod sítě. Vstupní svorky jsou označeny N a L (IN), výstupní N a L (OUT), zařízení tedy vede a spíná fázi i nulový vodič. Doporučený průřez vodičů je 4 až 10 mm2 (11–6 AWG), pouze měděné vodiče typu SOL/STR. Šířka zařízení je jeden modul (18 mm), což usnadňuje umístění i v zaplněném rozvaděči. Zařízení je určeno výhradně pro vnitřní použití.

Časté dotazy

Potřebuje BASIC-ZB1GSP ke svému provozu Zigbee bránu?
Ano. Jde o Zigbee zařízení, které pro připojení a ovládání vyžaduje kompatibilní Zigbee bránu. Bez ní se zařízení nepřipojí do sítě.

Jaké zátěže spínač zvládne?
Maximální proud je 32 A a maximální zatížení 7680 W při 100–240 V~. Je proto vhodný i pro výkonné okruhy, jako jsou nabíječky elektromobilů, bojlery, podlahové topení nebo tepelná čerpadla.

Funguje měření spotřeby i při výpadku připojení?
Při dočasném výpadku spojení se data ukládají lokálně a po obnovení se synchronizují. Při úplném odpojení napájení se ale spotřeba neukládá.

Lze zařízení používat v Home Assistant nebo Zigbee2MQTT?
Ano. Díky standardu Zigbee 3.0 jej lze integrovat do otevřených platforem, kde se zpřístupní stav spínače i naměřené veličiny napětí, proudu, výkonu a energie.

Spíná zařízení i nulový vodič?
Ano, BASIC-ZB1GSP používá dvoupólové spínání a odpojuje současně fázi i nulový vodič, čímž zajišťuje úplné oddělení okruhu od napájení.
