Sonoff TRV-ZBT Termostatická hlavice 2ks + Sonoff Bridge Max

Detailní popis produktu

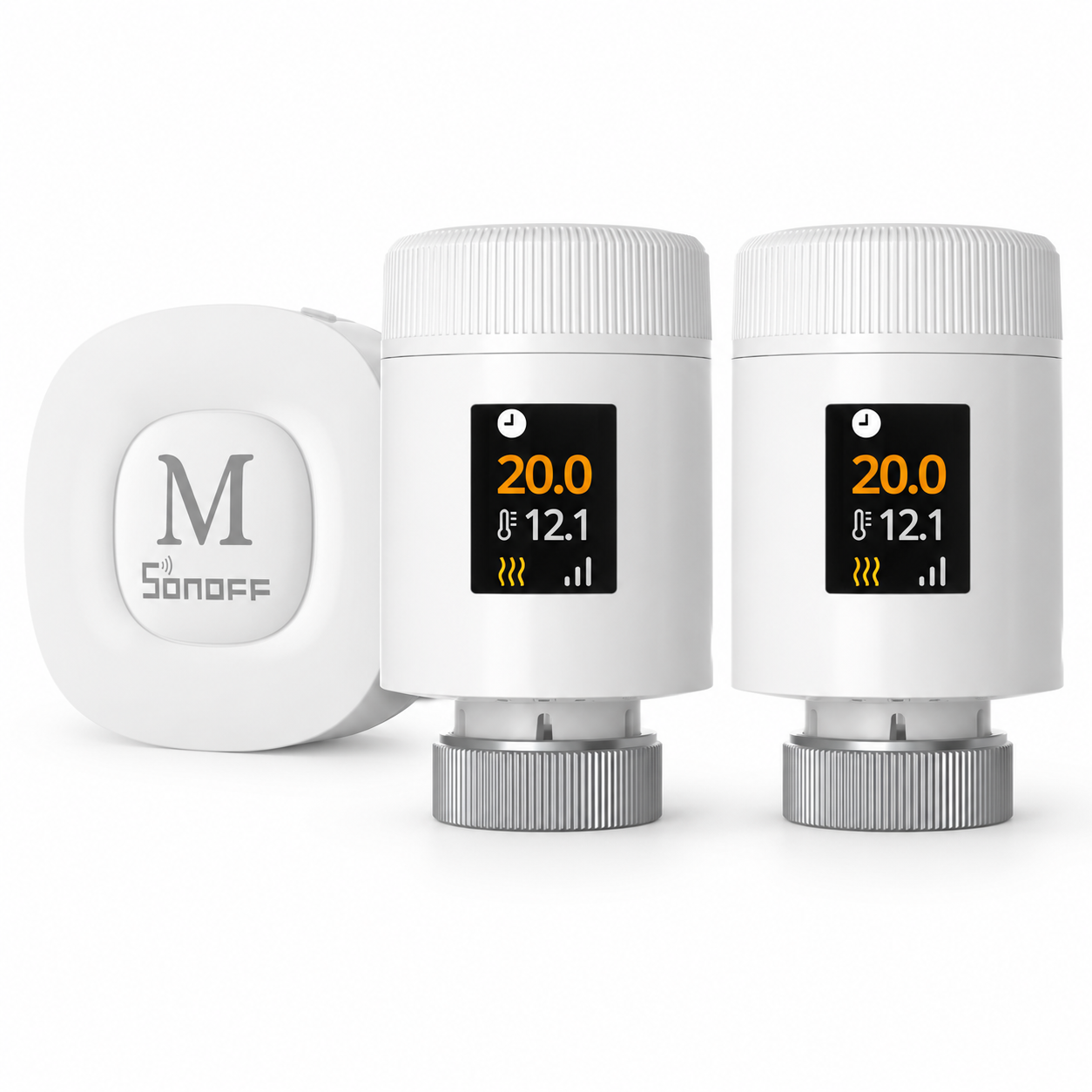

Tento set obsahuje 2 kusy termostatické hlavice Sonoff TRV-ZBT (TRV Gen2) a Zigbee bránu Sonoff Bridge Max (Bridge-M). Jde o kompletní vstupní sestavu pro chytré vytápění: hlavice se našroubují na radiátorové ventily místo běžných mechanických hlavic a brána je propojí s aplikací eWeLink i s dalšími ekosystémy chytré domácnosti. Vše potřebné pro zprovoznění je součástí balení, dokoupit není nutné nic kromě napájecího adaptéru 5 V k bráně.

Kombinace dává smysl proto, že samotná hlavice bez brány zvládne jen lokální ovládání otočným prstencem. Teprve přes bránu se otevřou týdenní topné plány, vzdálené ovládání, historie vytápění, detekce otevřeného okna ve spolupráci se senzory a napojení na hlasové asistenty. Bridge Max navíc není vázán jen na tyto dvě hlavice: doporučená kapacita je 128 Zigbee zařízení, takže stejná brána obslouží i senzory, vypínače a zásuvky, které do domácnosti přibudou později.

Co set řeší v praxi

Typické nasazení je vybavení dvou místností s odlišným režimem, například ložnice a obývacího pokoje. V každé z nich lze nastavit vlastní teplotu i vlastní časový rozvrh, protože hlavice pracují nezávisle na sobě. V ložnici tak může teplota přes noc klesnout a před ránem se zvednout, zatímco v obývacím pokoji drží komfortní hodnotu jen ve večerních hodinách. Bez chytrých hlavic by obě místnosti jely podle jednoho společného nastavení kotle nebo podle ručně přetočených mechanických hlavic, což v praxi znamená přetápění jedné místnosti kvůli druhé.

Termostatická hlavice TRV-ZBT: PID regulace a IPS displej

Hlavice měří teplotu, porovnává ji s cílovou hodnotou a pomocí PID algoritmu plynule mění otevření ventilu. Nepracuje tedy dvoustavově jako jednoduché hlavice, které ventil jen otevřou a zavřou, ale při malé odchylce průtok jen přiškrtí. Teplota v místnosti je díky tomu stabilnější a nedochází k přetopení po zátopu. Nastavitelný rozsah je 5 až 30 °C, teplotu lze měnit otočným prstencem na zařízení, v aplikaci nebo automaticky podle plánu. Barevný IPS displej ukazuje současně nastavenou i naměřenou teplotu, provozní režim, stav vytápění a sílu signálu, a dvojklikem na středové tlačítko se zobrazení otočí po 90° do čtyř směrů podle toho, jak je ventil na radiátoru orientovaný. Podrobný popis funkcí najdete na kartě samostatné hlavice TRV-ZBT Gen 2.

Topné plány, detekce otevřeného okna a ochranné funkce

Každá hlavice uloží tři samostatné týdenní plány, například pracovní režim, domácí režim a režim dovolené, a v každém dni až 12 časových úseků s vlastní teplotou. Mezi plány se přepíná jedním krokem, takže při změně směn nebo odjezdu není nutné přeprogramovávat celý týden. Zbytečné topení při větrání řeší dvojí detekce otevřeného okna: hlavice sama vyhodnotí pokles teploty o více než 1,5 °C během 5 minut, nebo reaguje na propojený okenní senzor. Doplňkově jsou k dispozici dětský zámek, ochrana proti zamrznutí, automatické protočení ventilu proti zatuhnutí mimo topnou sezónu a upozornění na nízký stav baterií. Pokud je čidlo v hlavici ovlivněné teplem od radiátoru, lze v eWeLink nastavit jako referenční zdroj externí senzor, například Sonoff AirGuard TH SNZB-02DR2.

Brána Bridge Max: Zigbee koordinátor a Matter bridge v jednom

Bridge Max plní dvě role současně. Jako Zigbee koordinátor staví vlastní síť, do které se hlavice párují, a jako Matter bridge překládá už spárovaná zařízení do standardu Matter a předává je dál do Apple Home, Amazon Alexa, Google Home, SmartThings nebo Home Assistantu. Termostatickou hlavici tak lze ovládat i z iPhonu nebo hlasem, přestože sama Matter nepodporuje. Uvnitř pracuje aplikační čip SigmaStar SSD2351Q se 256 MB paměti a samostatný rádiový modul EFR32MG21 pro Zigbee, což bráně dovolí obsluhovat lokální scény a Matter bridge zároveň. K síti se připojí kabelem přes RJ45 nebo přes Wi-Fi v pásmu 2,4 GHz i 5 GHz, napájení je 5 V přes USB-C. Vestavěný reproduktor s hlasitostí 90 dB slouží jako siréna bezpečnostních scén. Kompletní specifikace je na kartě samostatné brány Bridge Max.

Zprovoznění setu krok za krokem

Nejprve se uvede do provozu brána: připojí se USB-C napájení, síťový kabel nebo Wi-Fi a provede se základní nastavení v aplikaci eWeLink, případně v lokálním webovém rozhraní bez cloudového účtu. Poté se hlavice našroubují na radiátorové ventily. TRV-ZBT sedí přímo na závit M30 × 1,5 mm, pro typy CAL, RAVL, RAV, M28, GIA a RA jsou v balení každé hlavice adaptéry. Po nasazení proběhne automatická kalibrace zdvihu, při které si hlavice určí krajní polohy ventilu. Párování se spustí snížením teploty až na hodnotu OFF a podržením prostředního tlačítka přibližně 2 sekundy, v aplikaci se pak zvolí Zigbee párování a příslušná brána. Baterie jsou v hlavicích vložené z výroby, jako náhradní se hodí kvalitní články AA, například lithiové GP AA FR6. Nabíjecí NiMH akumulátory s napětím 1,2 V vhodné nejsou.

Home Assistant, MQTT a řízení kotle

Zigbee zařízení spárovaná do brány lze publikovat přes MQTT do Home Assistantu, kde se objeví jako běžné entity pro automatizace, dashboardy i historii. Opačným směrem funguje Matter bridge, kterým se entity z Home Assistantu dostanou do Apple Home nebo Alexy. Set lze rozšířit i o řízení zdroje tepla: samotná hlavice pouze škrtí průtok, ale nespouští kotel. Pokud se stav vytápění naváže na beznapěťový spínač na vstupu prostorového termostatu kotle, například Sonoff MINI-ZBD, sepne se kotel jen tehdy, když některá hlavice hlásí požadavek na teplo. Postup popisuje náš článek o chytrém topení, externím čidle a řízení kotle.

Časté dotazy

Potřebuji k tomuto setu ještě něco dokupovat?
Ne, hlavice i brána tvoří funkční celek. V balení brány je síťový kabel a kabel USB-C, nikoli síťový adaptér, použijte proto zdroj 5 V s proudem alespoň 1 A. Baterie jsou v hlavicích vložené z výroby.

Kolik dalších zařízení brána zvládne?
Doporučená hodnota pro stabilní provoz je 128 Zigbee zařízení a dalších 128 zařízení předaných přes Matter bridge. Set lze tedy postupně rozšiřovat o další hlavice, senzory a spínače bez nutnosti měnit bránu.

Padnou hlavice na moje radiátory?
Přímo se montují na ventily se závitem M30 × 1,5 mm. Pro typy CAL, RAVL, RAV, M28, GIA a RA jsou v balení každé hlavice adaptéry. Před nákupem je vhodné ověřit typ ventilu na radiátoru.

Lze hlavice ovládat z Apple Home?
Ano, prostřednictvím funkce Matter bridge v Bridge Max. Brána vystaví hlavice jako standardní Matter zařízení, se kterými pak Apple Home pracuje ve svých scénách a automatizacích.

Jak dlouho vydrží baterie v hlavicích?
Při běžném provozu až 6 měsíců. Skutečná výdrž závisí na četnosti přestavování ventilu, kvalitě baterií, okolní teplotě a stabilitě Zigbee sítě. Nestabilní síť spotřebu výrazně zvyšuje.

Technické parametry: termostatická hlavice TRV-ZBT

Technické parametry: brána Bridge Max

Obsah balení

• 2 × Sonoff TRV-ZBT (TRV Gen2) s vloženými bateriemi AA
• 2 × sada adaptérů ventilu: CAL, RAVL, RAV, M28, GIA, RA
• 2 × montážní materiál: šroub, matice a kolíky
• 2 × stručný návod a kartička s QR kódem na instalační video
• 1 × Sonoff Bridge Max (Bridge-M)
• 1 × síťový kabel 1 m
• 1 × kabel USB-C 1 m
• 1 × stručný návod k bráně
