Sonoff TRV-ZBT - Zigbee Termostatická Radiátorová Hlavice Gen 2 - SET 2ks

Detailní popis produktu

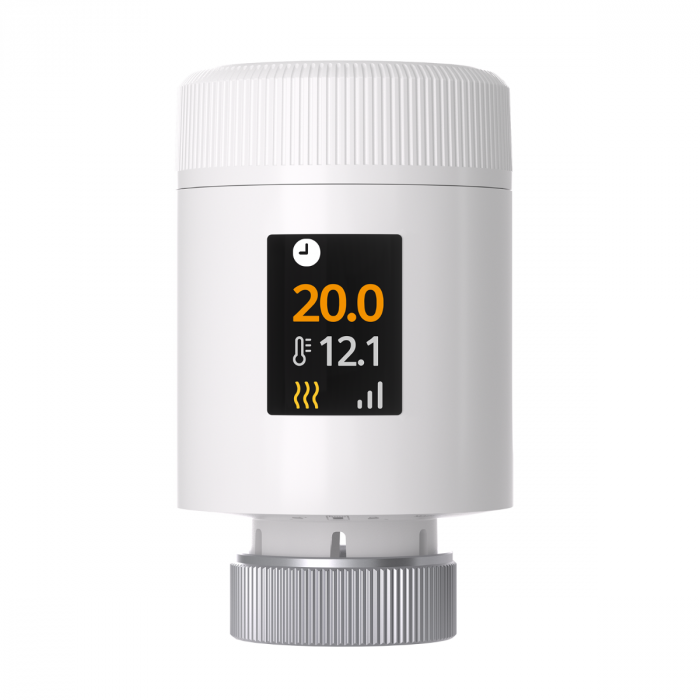

Sonoff TRV-ZBT, prodávaný také pod označením TRV Gen2, je Zigbee termostatická radiátorová hlavice určená k automatické regulaci teplovodního radiátorového vytápění. Montuje se místo běžné mechanické termostatické hlavice na ventil se závitem M30 × 1,5 mm a podle rozdílu mezi nastavenou a naměřenou teplotou plynule mění otevření ventilu. Každý radiátor tak lze řídit samostatně, nezávisle na zbytku bytu nebo domu.

Zařízení je napájené dvěma alkalickými bateriemi AA, takže k radiátoru není potřeba přivádět žádnou kabeláž. Po připojení ke kompatibilní Zigbee bráně lze hlavici ovládat vzdáleně v aplikaci eWeLink, nastavovat týdenní topné plány, sledovat historii vytápění a zapojit ji do automatizací s dalšími prvky chytré domácnosti. Bez brány funguje jako běžný programovatelný termostat s lokálním ovládáním. Toto balení obsahuje 2 kusy hlavice TRV-ZBT, každou s vlastní sadou adaptérů ventilu, takže pokryjete více radiátorů v jedné místnosti nebo celé patro najednou.

Ovládání přímo na zařízení zajišťuje otočný prstenec pro změnu cílové teploty a středové tlačítko pro přepínání režimů. Krátký stisk přepíná mezi manuálním a automatickým režimem, dvojklik otáčí obsah displeje, delší podržení aktivuje dětský zámek nebo režim párování. Hlavice je proto plně použitelná i v okamžiku, kdy je Zigbee síť nedostupná.

Barevný IPS displej a otočení zobrazení do čtyř směrů

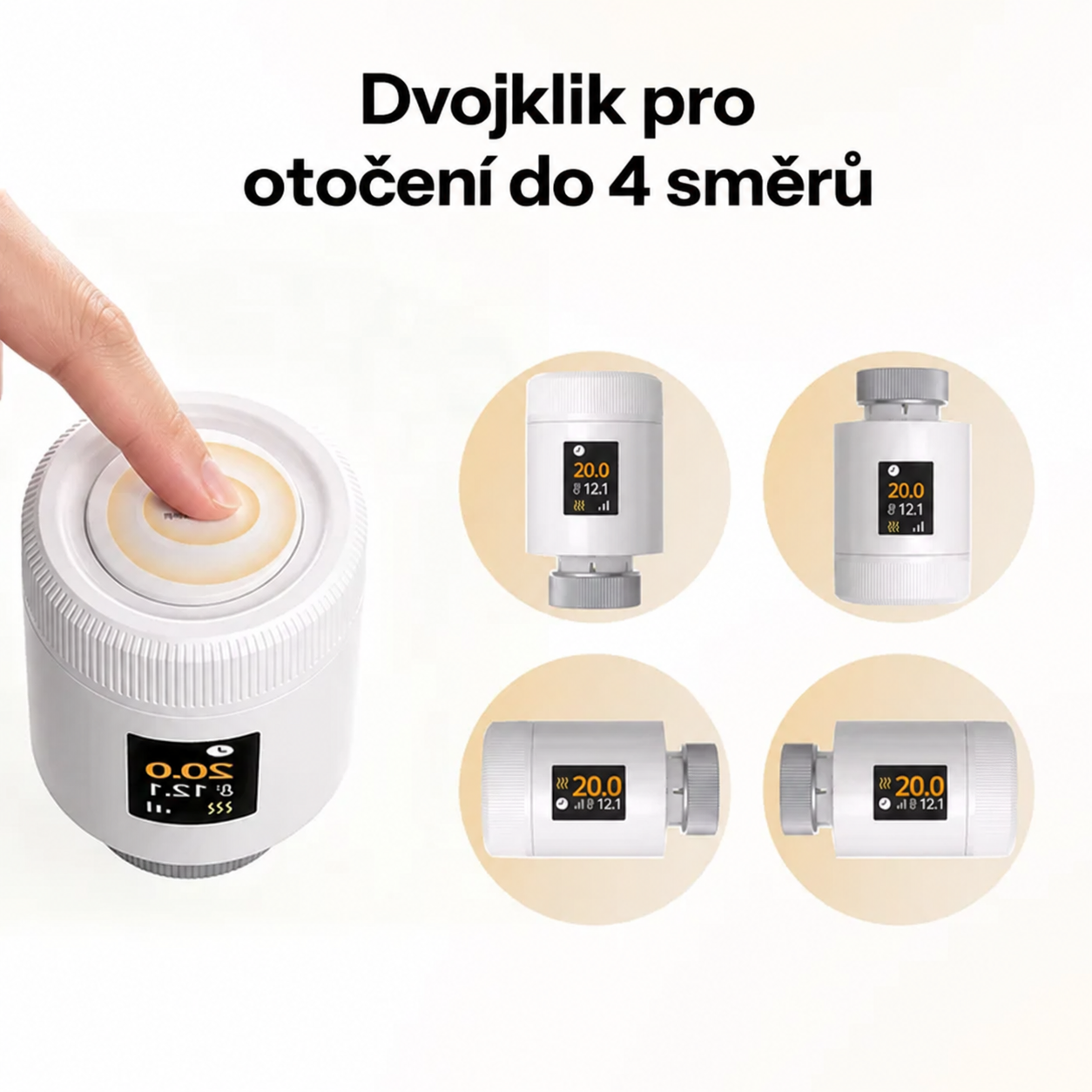

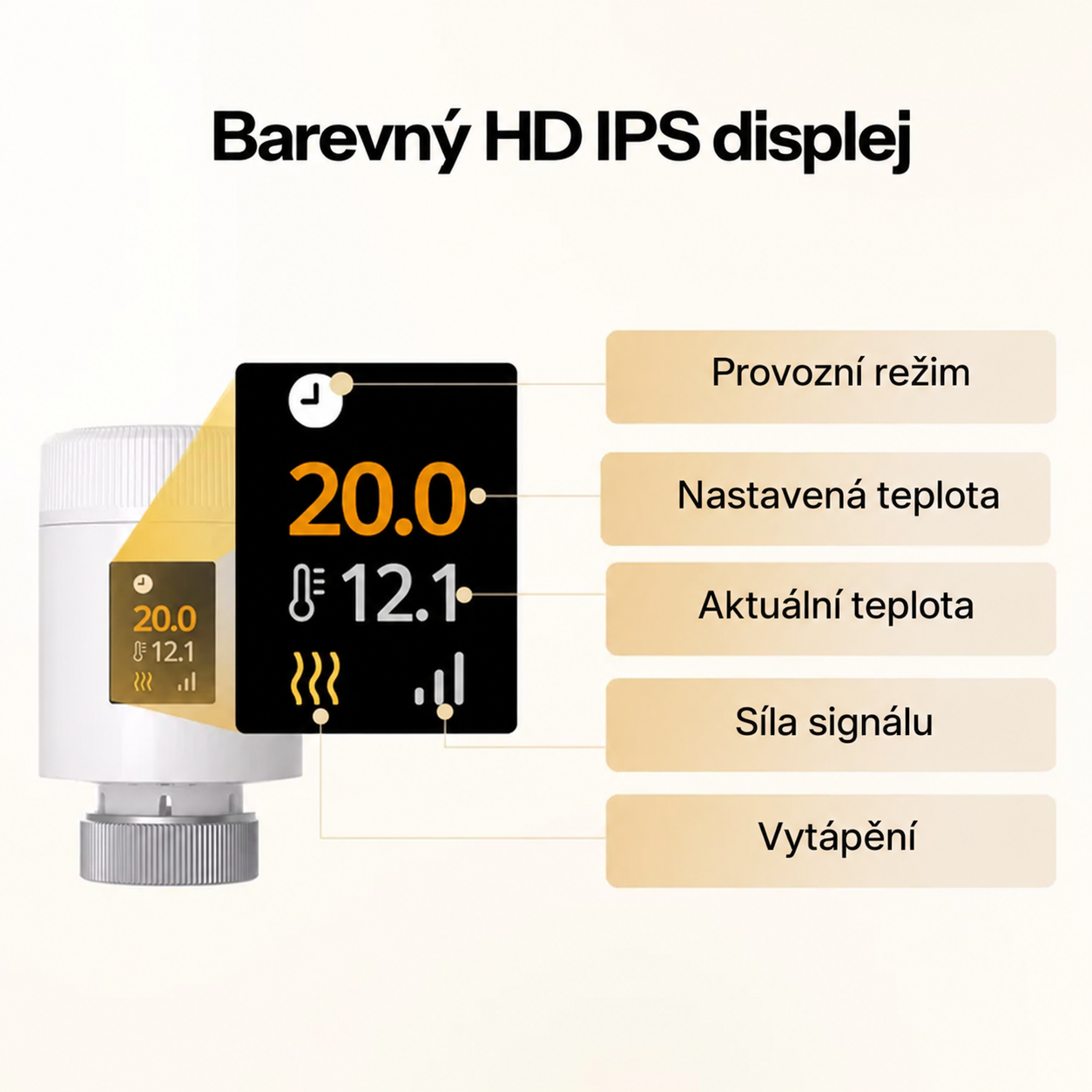

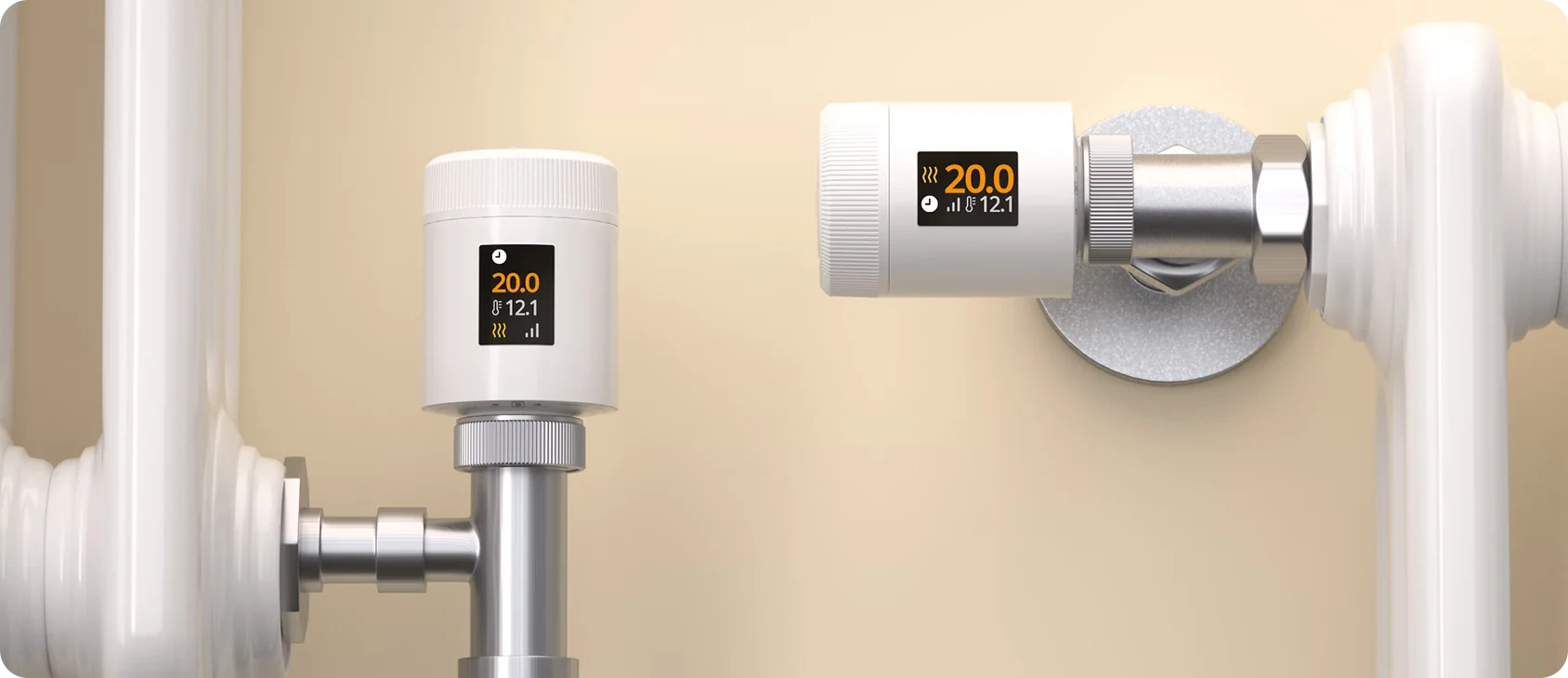

Hlavním ovládacím prvkem je barevný IPS displej, který zobrazuje současně nastavenou teplotu, aktuálně naměřenou teplotu, provozní režim, stav vytápění a sílu Zigbee signálu. Údaje jsou čitelné bez nutnosti sáhnout po telefonu, což je praktické zejména při ručním doladění teploty v místnosti. Displej lze dvojklikem na středové tlačítko otočit vždy o 90°, celkem do čtyř směrů. To má konkrétní význam při instalaci: radiátorové ventily bývají orientované vodorovně, svisle i pod různým úhlem a hlavice se musí našroubovat tak, jak to ventil dovolí. Otočení zobrazení řeší situace, kdy by jinak byl displej vzhůru nohama nebo bokem. Během kalibrace a párování se na displeji zobrazují stavové informace, takže je zřejmé, v jaké fázi se zařízení nachází.

Kompaktní tělo o 38 % menší než u předchozí generace

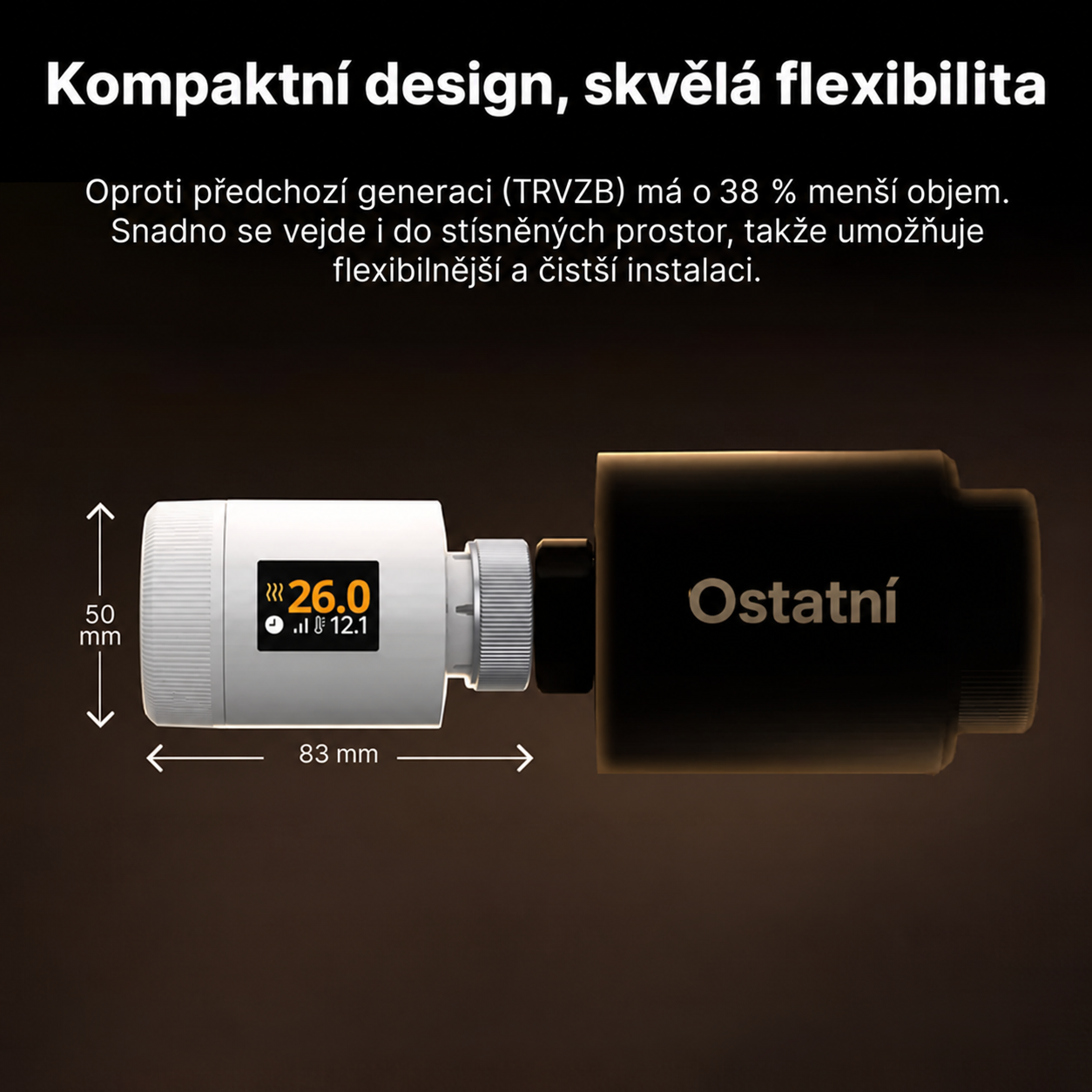

Oproti modelu TRVZB má TRV-ZBT o 38 % menší objem při rozměrech 50 × 50 × 82,9 mm a hmotnosti 169 g včetně baterií. Menší tělo je zásadní všude tam, kde je kolem ventilu málo místa: u radiátorů v nikách, za nábytkem, u parapetů zasahujících nízko nad těleso nebo u rozvodů se složitěji vedeným potrubím. Původní generace se v takových místech často nedala namontovat vůbec nebo bránila zavření dvířek či posunutí nábytku. Menší mechanismus zároveň pracuje tišeji, což se projeví hlavně v ložnicích, kde se ventil přestavuje i v noci.

PID regulace místo prostého otevírání a zavírání ventilu

Jednoduché termostatické hlavice pracují dvoustavově: ventil je buď otevřený, nebo zavřený. Výsledkem je kolísání teploty, přetápění po zátopu a následný propad. TRV-ZBT používá PID algoritmus, který podle velikosti a vývoje odchylky od cílové teploty nastavuje průběžně míru otevření ventilu. Při malém rozdílu ventil pouze přiškrtí průtok, při větším otevře více. Teplota v místnosti se tím drží stabilněji a radiátor odebírá jen tolik tepla, kolik je potřeba. V aplikaci lze navíc nastavit procento otevření ventilu v rozsahu 0 až 100 % a korigovat naměřenou teplotu i hysterezi, což se hodí u předimenzovaných nebo naopak poddimenzovaných těles.

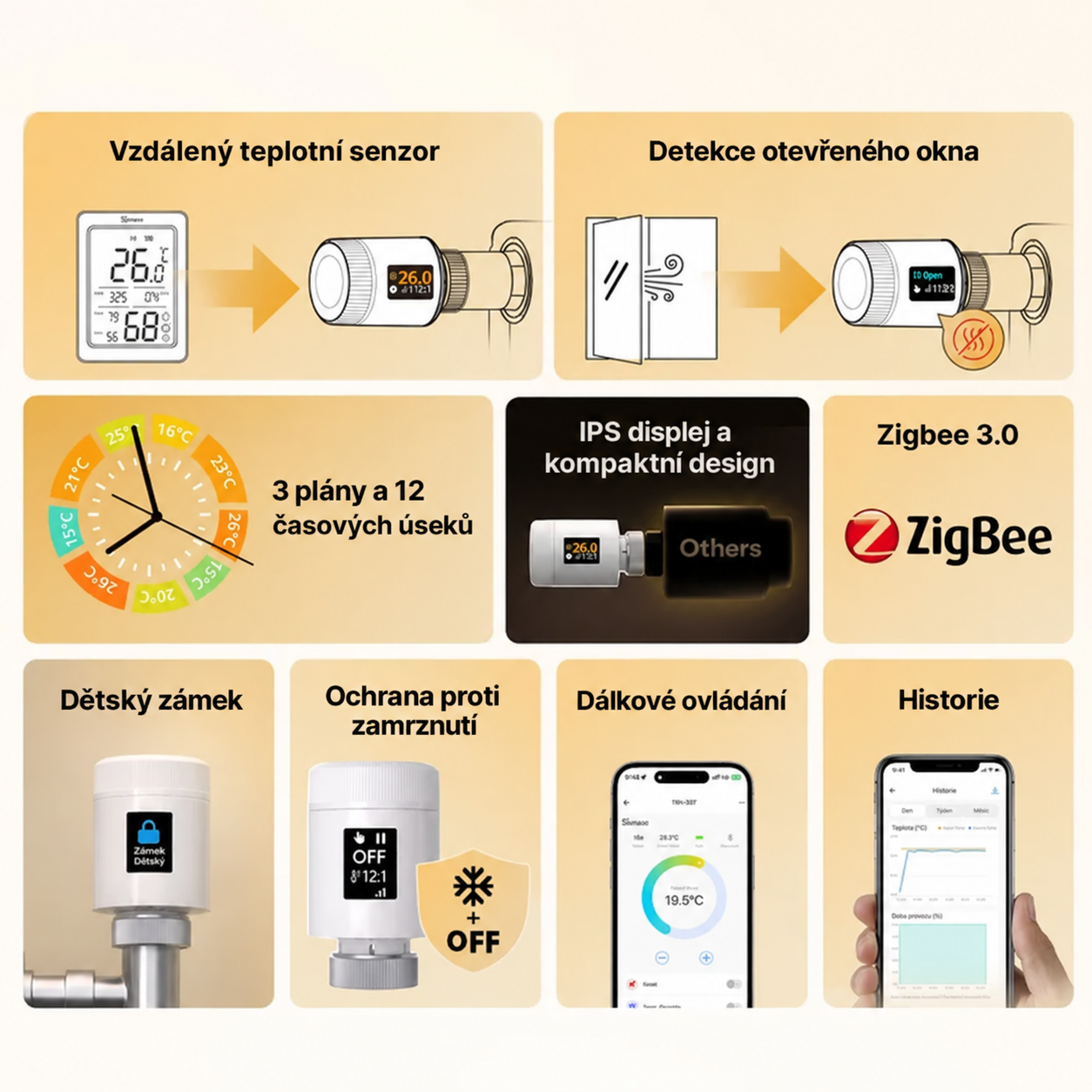

Tři týdenní topné plány a 12 časových úseků na den

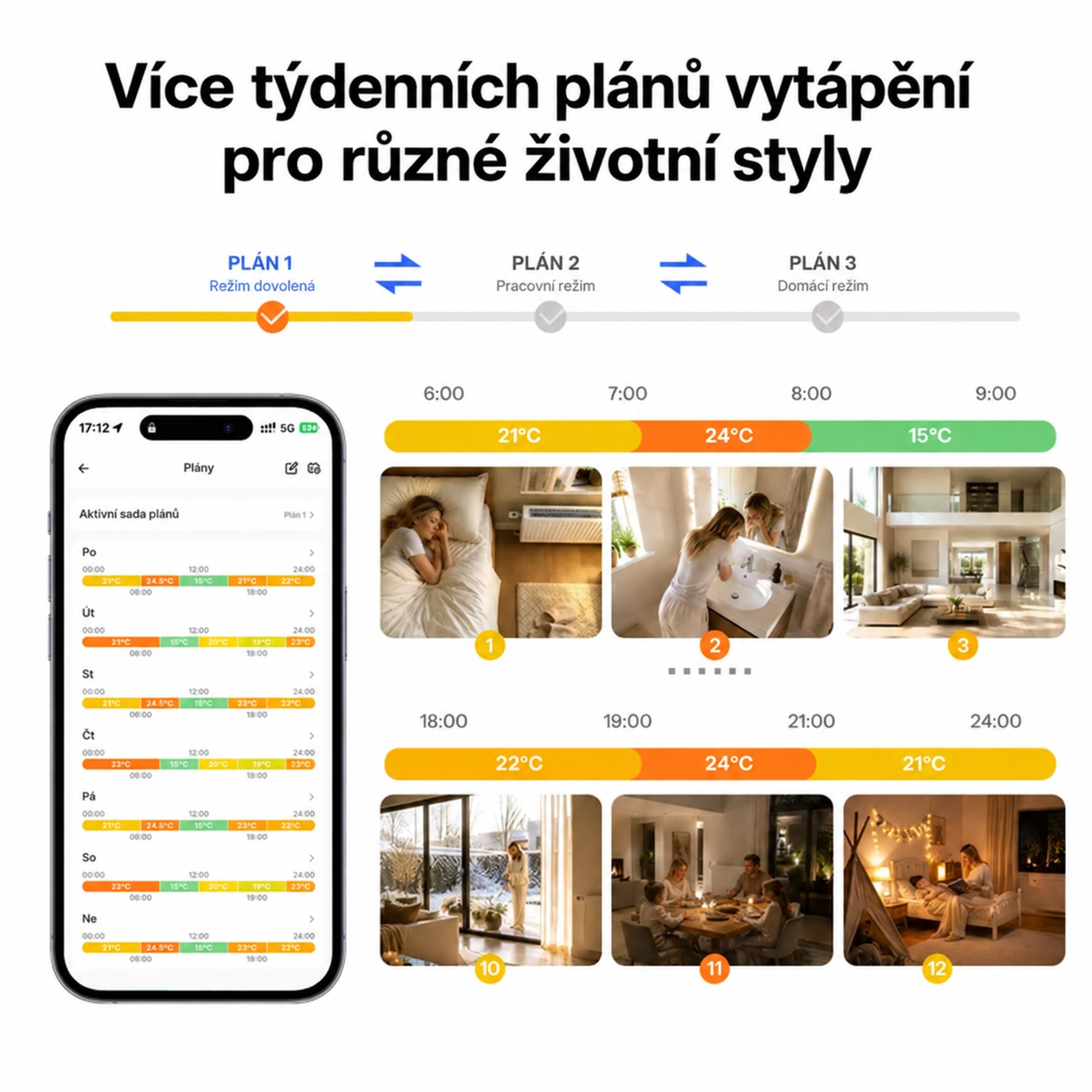

Hlavice umí uložit tři samostatné topné plány, například pracovní režim, domácí režim a režim dovolené. Každý plán se nastavuje na všech sedm dní v týdnu a pro každý den lze definovat až 12 časových úseků s vlastní cílovou teplotou. Vytápění tak sleduje skutečný denní režim domácnosti: vyšší teplota před ranním vstáváním, útlum během pracovní doby, návrat na komfortní hodnotu před příchodem domů a snížení na noc. Mezi plány se přepíná jedním krokem v aplikaci, takže není nutné přeprogramovávat celý týden při změně směn nebo odjezdu. Pokud v automatickém režimu změníte teplotu ručně, nové nastavení platí do začátku dalšího naplánovaného úseku a poté se hlavice vrátí k plánu.

Detekce otevřeného okna, externí senzor a režim úspory

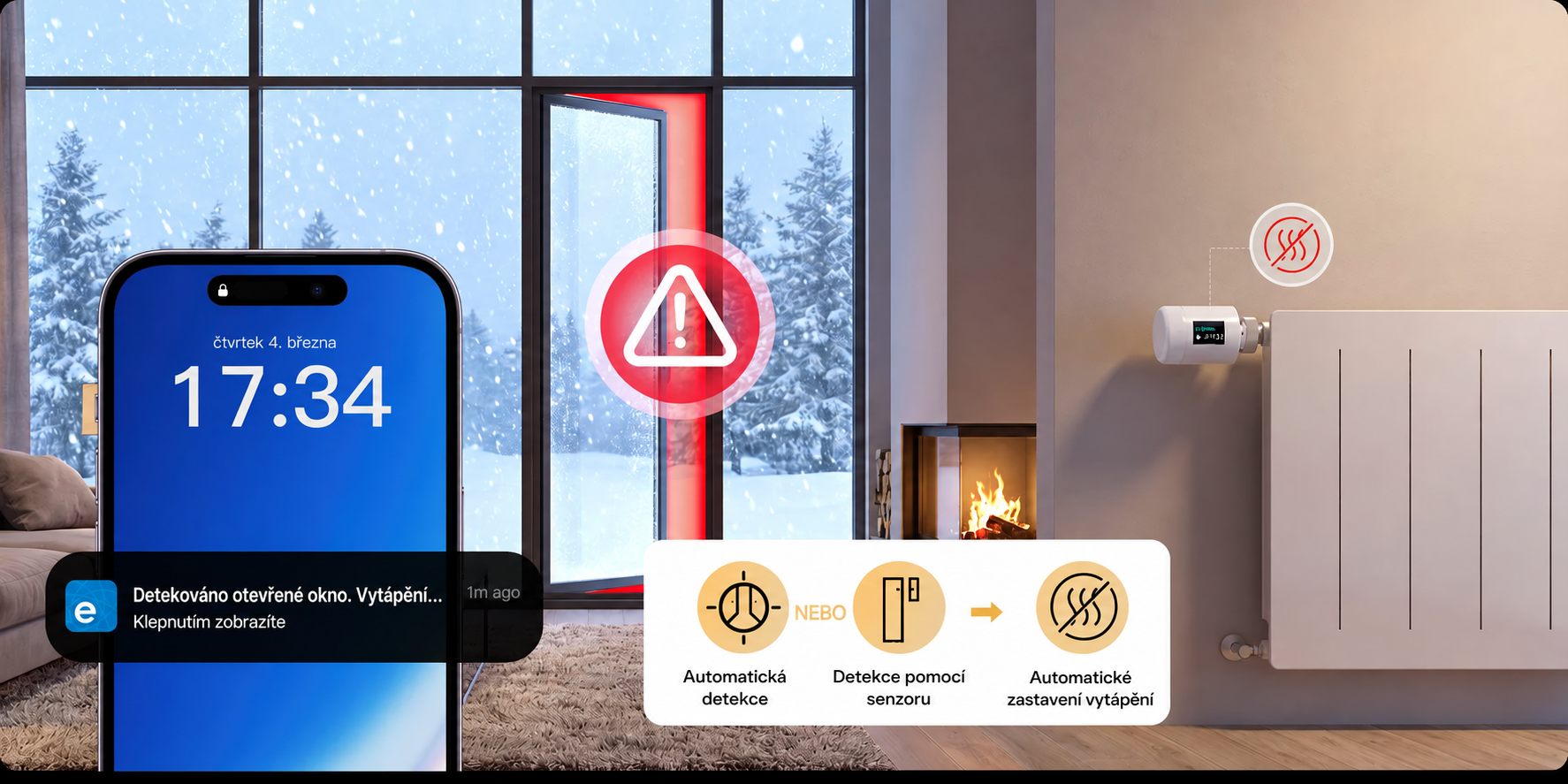

Nejčastější zdroj zbytečné spotřeby je radiátor topící naplno během větrání. TRV-ZBT to řeší dvěma nezávislými způsoby. Automatická detekce vyhodnotí pokles teploty o více než 1,5 °C během 5 minut jako otevřené okno a vytápění dočasně přeruší. Druhou možností je propojení s okenním nebo dveřním senzorem, kdy se topení zastaví okamžitě po otevření křídla a po zavření se obnoví původní režim. Druhým typickým problémem je nepřesné měření: čidlo v hlavici sedí přímo u radiátoru a naměří vyšší teplotu, než jaká skutečně je ve zbytku místnosti, zejména když je těleso zakryté závěsem nebo nábytkem. Jako referenční zdroj teploty proto lze v eWeLink nastavit externí senzor, například Sonoff AirGuard TH SNZB-02DR2 umístěný na reprezentativnějším místě, případně úspornější SNZB-02B. Ve scénách lze hlavici navázat i na pohybový senzor a topit jen v obsazené místnosti.

Ochranné funkce a historie vytápění

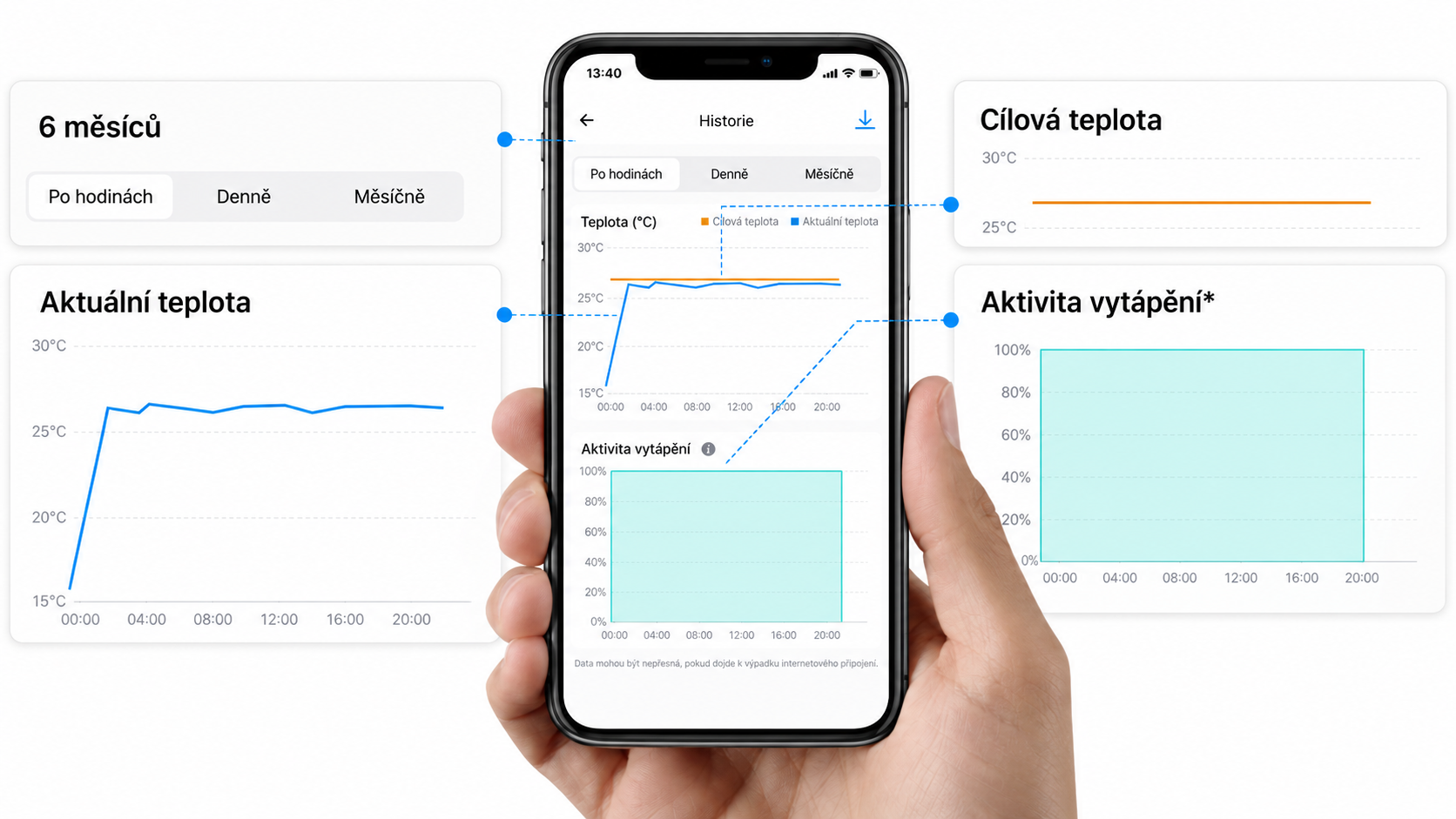

Dětský zámek blokuje místní ovládání proti nechtěnému přestavení, což se hodí v dětských pokojích a u nízko umístěných radiátorů. Ochrana proti zamrznutí udržuje minimální teplotu 5 °C i v režimu OFF, takže rozvody v nevytápěných nebo sezónně užívaných objektech nezamrznou. Automatická ochrana proti zatuhnutí pravidelně protočí ventil, aby se předešlo usazení a zablokování mechanismu mimo topnou sezónu. Při nízkém stavu baterií hlavice upozorní a lze předem určit, zda má ventil zůstat zavřený, nebo otevřený na 30 %. V aplikaci je k dispozici historie cílové teploty, naměřené teploty a aktivity vytápění až šest měsíců zpětně, což pomáhá ověřit, zda nastavení skutečně odpovídá provozu místnosti.

Instalace na ventil M30 × 1,5 mm

Hlavice se přímo našroubuje na radiátorové ventily se závitem M30 × 1,5 mm. Pro další rozšířené typy ventilů jsou v balení adaptéry CAL, RAVL, RAV, M28, GIA a RA, takže Sonoff TRV-ZBT lze nasadit na většinu běžných topných systémů. Po nasazení proběhne automatická kalibrace zdvihu, při které si zařízení určí krajní polohy ventilu. Baterie jsou z výroby vloženy uvnitř zařízení, jako náhradní se hodí kvalitní články AA, například lithiové GP AA FR6. Nabíjecí NiMH akumulátory se jmenovitým napětím 1,2 V nejsou pro toto zařízení vhodné.

Kompatibilita a zapojení do chytré domácnosti

TRV-ZBT komunikuje standardem Zigbee 3.0 podle IEEE 802.15.4 v pásmu 2,4 GHz, párování probíhá také přes BLE. Pro plnou funkčnost je potřeba Zigbee brána, například Sonoff Bridge Max nebo NSPanel Pro Gen2, případně brány ZBBridge-P, ZBBridge-U, iHost a Zigbee dongly Sonoff. Do Apple Home se zařízení dostane přes Matter bridge. Amazon Alexa, Google Home a SmartThings umožňují ovládání teploty a provozního režimu, rozsah dalších funkcí se liší podle použité platformy a brány. Brány Philips, IKEA a Fritzbox podporovány nejsou.

Řízení kotle podle skutečné potřeby tepla

Samotná hlavice pouze škrtí průtok topné vody, ale nespouští zdroj tepla. Pokud kotel pracuje podle vlastní ekvitermní křivky nebo natvrdo podle času, může nastat stav, kdy všechny hlavice v domě zavřou a kotel dál ohřívá vodu do uzavřeného okruhu. Řešením je propojit stav vytápění hlavice s beznapěťovým spínačem na vstupu prostorového termostatu kotle, například Sonoff MINI-ZBD. Automatizace pak sepne kotel jen tehdy, když alespoň jedna hlavice hlásí požadavek na teplo, a po dotopení kontakt rozepne. Kompletní postup včetně nastavení externího čidla a logiky spínání kotle v eWeLink i Home Assistantu popisuje náš článek o chytrém topení, externím čidle a řízení kotle.

Časté dotazy

Potřebuji k Sonoff TRV-ZBT Zigbee bránu?
Pro vzdálené ovládání, topné plány, historii a automatizace ano. Bez brány lze hlavici používat jen lokálně otočným ovladačem a tlačítkem. Podporované jsou brány Sonoff i běžné Zigbee koordinátory v Home Assistantu.

Jak dlouho vydrží baterie?
Při běžném provozu vydrží dvojice alkalických AA baterií až 6 měsíců. Skutečná výdrž závisí na četnosti přestavování ventilu, kvalitě baterií, okolní teplotě a stabilitě Zigbee sítě. Nestabilní síť spotřebu výrazně zvyšuje, protože se zařízení opakovaně pokouší o připojení.

Padne hlavice na můj radiátor?
Přímo se montuje na ventily se závitem M30 × 1,5 mm. Pro typy CAL, RAVL, RAV, M28, GIA a RA jsou v balení adaptéry. Před nákupem je vhodné ověřit typ ventilu na radiátoru.

Lze měřit teplotu jinde než u radiátoru?
Ano, v eWeLink lze jako referenční zdroj nastavit kompatibilní teplotní senzor Sonoff. Hlavice pak reguluje podle teploty v místě senzoru, ne podle vlastního čidla u tělesa.

Funguje TRV-ZBT v Home Assistantu?
Plná podpora je přes Zigbee2MQTT od verze 2.12.1. U ZHA zatím není nativní podpora začleněna, proto je pro kompletní funkčnost potřeba doinstalovat konfigurační skript ze souvisejících souborů u tohoto produktu.

Umí hlavice spínat kotel?
Sama o sobě ne, řídí pouze otevření ventilu na radiátoru. Ve spojení s beznapěťovým spínačem na vstupu prostorového termostatu kotle a automatizací v eWeLink nebo Home Assistantu ale lze kotel spouštět jen tehdy, když některá hlavice hlásí požadavek na teplo.

V čem se liší od předchozího modelu TRVZB?
TRV-ZBT má o 38 % menší objem, barevný IPS displej s otočením do čtyř směrů, tři samostatné týdenní plány a tišší chod mechanismu. Závit a způsob montáže zůstávají shodné.

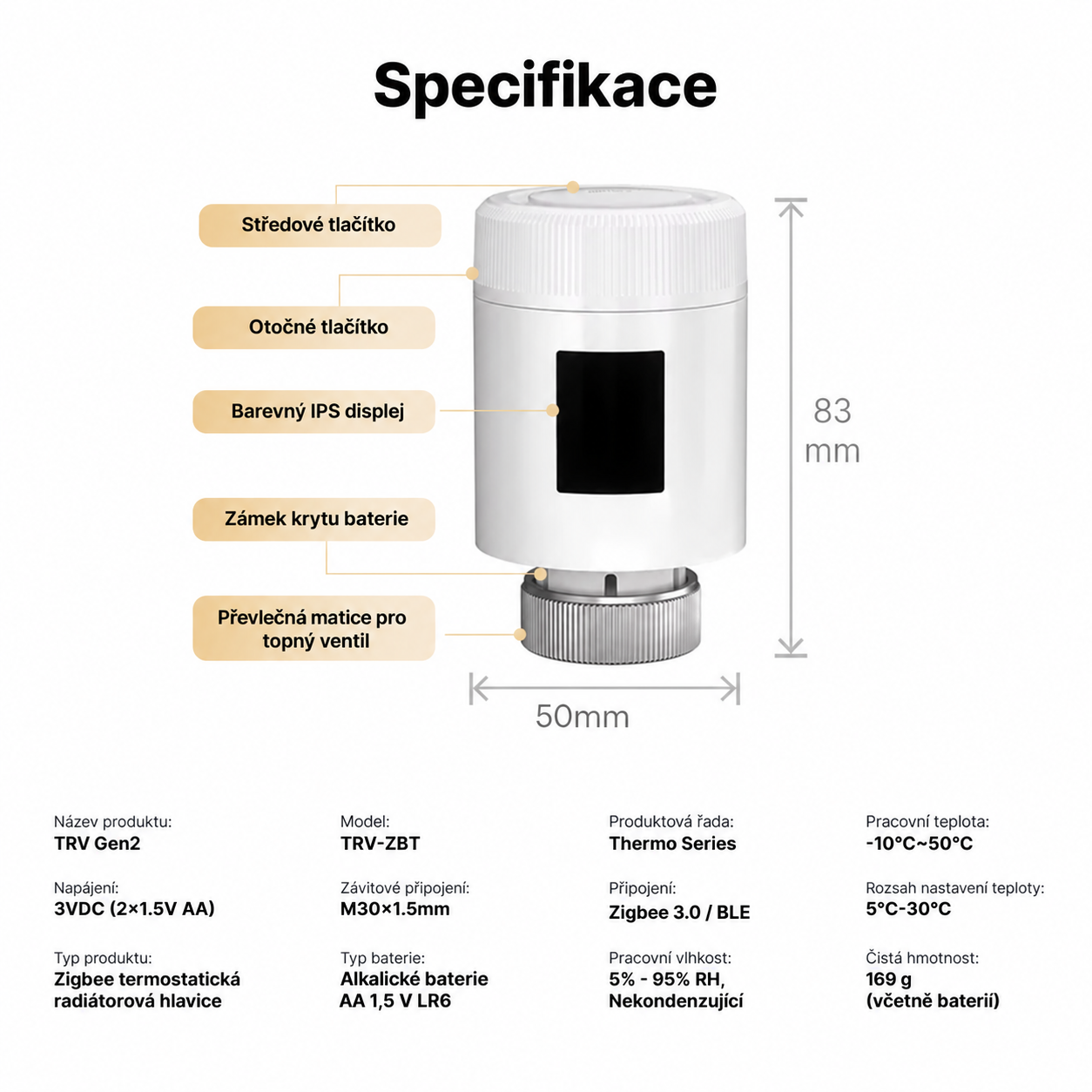

Technické parametry

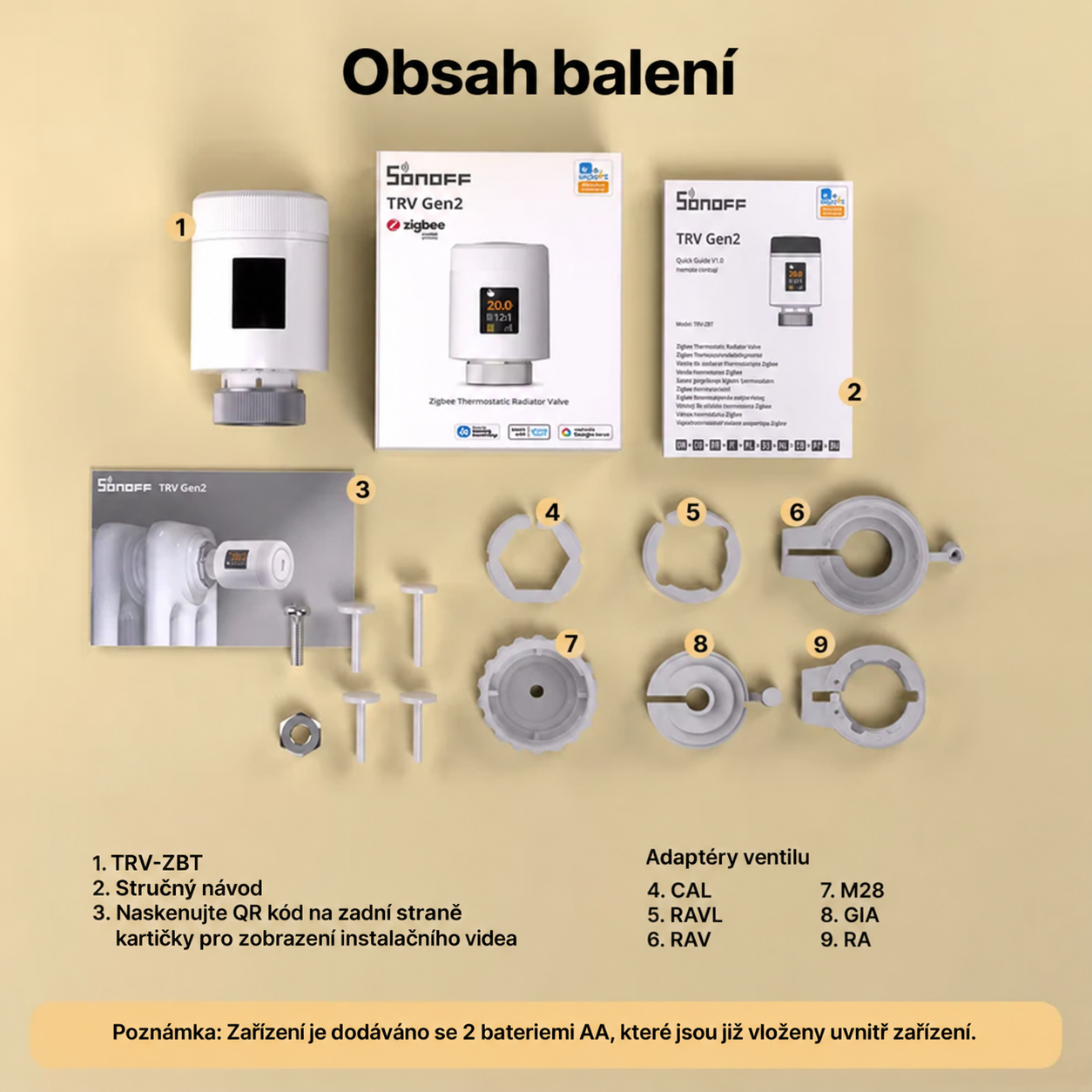

Obsah balení

Balení obsahuje 2 samostatně zabalené kusy, každý s vlastním příslušenstvím:

• 2 × Sonoff TRV-ZBT (TRV Gen2) s vloženými bateriemi AA
• 2 × stručný návod
• 2 × kartička s QR kódem na instalační video
• 2 × sada adaptérů ventilu: CAL, RAVL, RAV, M28, GIA, RA
• 2 × montážní materiál: šroub, matice a kolíky
