Shelly Pro 1PM - spínací modul s měřením spotřeby 1x 16A (LAN, WiFi, Bluetooth)

Detailní popis produktu

Shelly Pro 1PM je jednokanálový chytrý spínací modul na DIN lištu s integrovaným měřením spotřeby. Spíná zátěž do 16 A při 240 V AC a zároveň průběžně měří napětí a proud ve spínaném okruhu, takže přesně víte, kolik energie připojený spotřebič odebírá. Typicky ovládá osvětlení, podlahové topení, ohřev vody, zásuvkové okruhy nebo technologii v provozovnách.

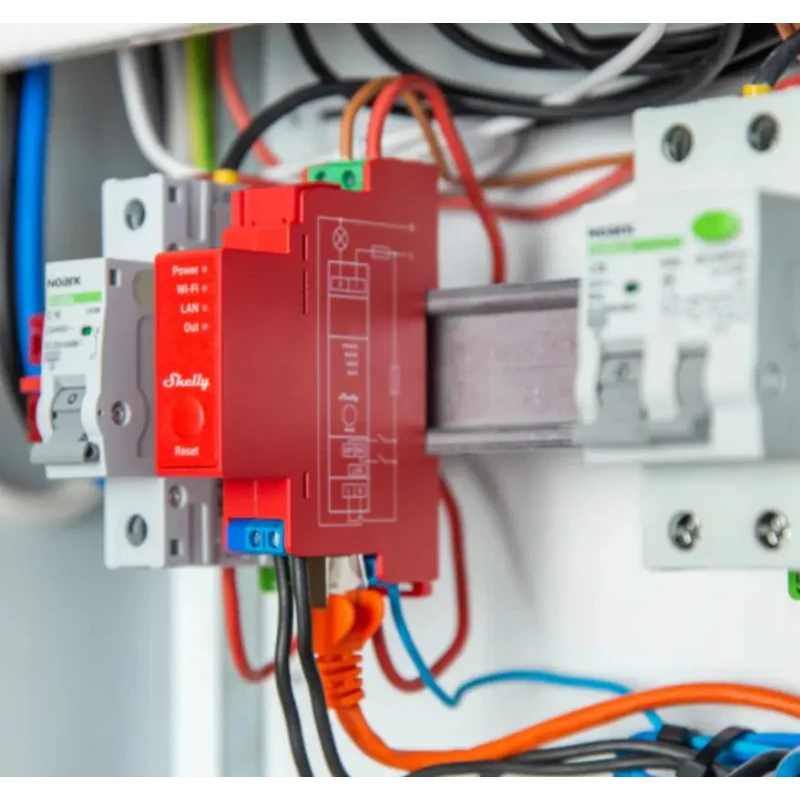

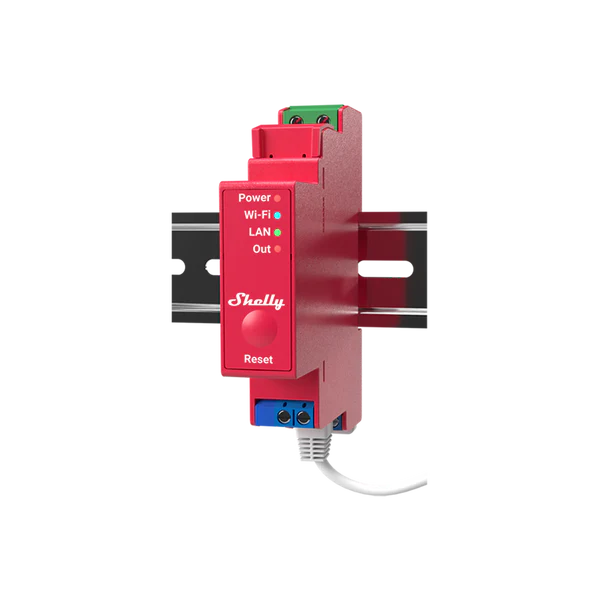

Modul je určen pro instalaci do rozvaděče a ke komunikaci využívá kabelový ethernet, Wi-Fi a Bluetooth. Funguje samostatně bez centrální jednotky, má vlastní webové rozhraní a automatizace zpracovává přímo v sobě. Ovládat ho lze z aplikace Shelly Smart Control, nástěnným vypínačem, přes MQTT, KNXnet/IP nebo z Home Assistantu, Google Home, Amazon Alexy a Samsung SmartThings.

Měření spotřeby Shelly Pro 1PM

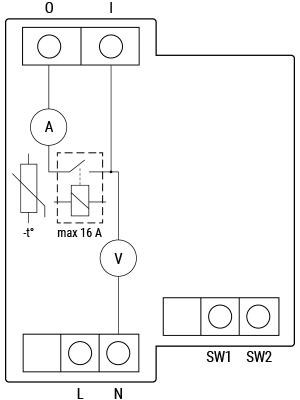

Uvnitř modulu je ampérmetr v cestě spínaného proudu a voltmetr měřící síťové napětí. Z obou hodnot modul počítá okamžitý příkon a spotřebovanou energii, které zobrazuje v aplikaci, ve webovém rozhraní a posílá do nadřazených systémů. Měření se hodí všude, kde chcete znát skutečné provozní náklady spotřebiče, například u podlahového topení, bojleru nebo kuchyňského zařízení v restauraci. Druhým přínosem je diagnostika: porucha spotřebiče se často projeví nejprve zvýšeným odběrem, a protože modul nárůst zaznamená, lze na něj upozornit dřív, než zařízení přestane fungovat. Data o odběru lze také využít v automatizaci, třeba pro upozornění, že spotřebič zůstal po pracovní době zapnutý.

Ochrana zátěže a modulu

Díky měření může Shelly Pro 1PM aktivně chránit připojený okruh. Při překročení nastaveného výkonu, nadproudu nebo přepětí modul vypne výstup a okamžitě odešle upozornění. Interní teplotní senzor měří teplotu každých 100 ms a při nebezpečné teplotě nebo jejím rychlém nárůstu modul rovněž odpojí výstup. Tyto ochrany nenahrazují jistič, ale doplňují ho o reakci na stavy, které jistič nezachytí, například přetížení spotřebiče pod hodnotou jištění nebo napěťové špičky ohrožující citlivou elektroniku. Kryt modulu je vyroben z nehořlavého materiálu.

Spínání 16 A a zapojení

Modul se napájí přes svorky L a N, nulový vodič je nutný. Spínaný okruh vstupuje svorkou I a zátěž se připojuje na výstup O. Relé spíná střídavé zátěže do 16 A a 240 V AC: odporové, jako jsou topná tělesa a žárovky, kapacitní a indukční s RC členem, například LED zdroje, transformátory, ventilátory nebo klimatizace. Spínání stejnosměrného napětí není podporováno. Modul pracuje v napěťovém rozsahu 90 až 264 V AC při 50/60 Hz a zabírá na DIN liště jednu pozici o šířce 19 mm.

Vstupy pro vypínače a tlačítka

Dva vstupy SW1 a SW2 umožňují zachovat ovládání z nástěnných vypínačů. Připojit lze kolébkový vypínač i tlačítko, typ vstupu se nastavuje v aplikaci. Uživatel tak ovládá světlo nebo spotřebič stejně jako dřív a dálkové ovládání s automatizací přibude navíc. Vstup lze také oddělit od relé a používat ho jako samostatný signál pro scény, skripty nebo ovládání jiného zařízení Shelly. Podporováno je i ovládání světla z více míst pomocí několika vypínačů nebo tlačítek.

Komunikace a automatizace

Konektor RJ45 zajišťuje stabilní připojení i v kovových rozvaděčích, kde je Wi-Fi signál slabý. Wi-Fi 802.11 b/g/n může běžet současně jako záloha. Pokud v jednom rozvaděči instalujete více modulů řady Pro, lze je propojit přes Shelly LAN Switch s pěti porty RJ45. Bluetooth 4.2 slouží k přidání do aplikace a jako brána pro senzory Shelly BLU, ovládání modulu přes Bluetooth není možné. Procesor ESP32 s 8 MB flash zvládá časové plány, akce podle východu a západu slunce, webhooky HTTP a HTTPS a skripty v jazyce mJS, vše lokálně bez internetu. Komunikace je zabezpečena protokolem TLS 1.2.

Rozšíření přes rozhraní pro přídavné moduly

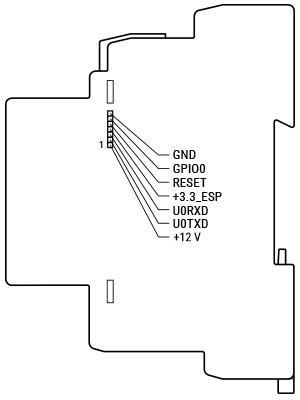

Na boku modulu je proprietární sériové rozhraní Shelly pro připojení přídavných modulů. K Shelly Pro 1PM lze takto připojit Shelly Pro Sensor Add-on, který přidá vstupy pro teplotní čidla DS18B20 a DHT22, analogové signály 0 až 10 V a další digitální vstupy. Modul pak může například řídit podlahové topení podle teploty podlahy a současně měřit jeho spotřebu. Při zapnutém napájení je na rozhraní nebezpečné napětí, přídavný modul se proto připojuje pouze při odpojeném napájení.

Alternativy

Pokud měření spotřeby nepotřebujete, nebo potřebujete spínat okruh oddělený od napájení modulu, je vhodný Shelly Pro 1 s bezpotenciálovým kontaktem. Pro dva okruhy s měřením v jednom modulu slouží Shelly Pro 2PM.

Časté dotazy

Potřebuje Shelly Pro 1PM nulový vodič?
Ano. Modul se napájí 110 až 240 V AC přes svorky L a N a bez nulového vodiče nefunguje.

Jaký je rozdíl mezi Shelly Pro 1PM a Shelly Pro 1?
Pro 1PM navíc měří napětí, proud a spotřebu a díky tomu nabízí ochranu proti přetížení, nadproudu a přepětí. Pro 1 měření nemá, ale jeho výstup je bezpotenciálový kontakt.

Jak se dostanu do webového rozhraní?
V režimu přístupového bodu se připojte k Wi-Fi síti ShellyPro1PM a otevřete adresu 192.168.33.1. Pokud je modul už v síti, zadejte do prohlížeče jeho IP adresu.

Funguje modul bez internetu?
Ano. Časové plány, skripty, ochrany i ovládání vypínačem běží přímo v modulu. Lokálně je dostupné webové rozhraní, MQTT i API.

Technické parametry
