Shelly Pro 2PM - spínací modul s měřením spotřeby 2x 16A (LAN, WiFi, Bluetooth)

Detailní popis produktu

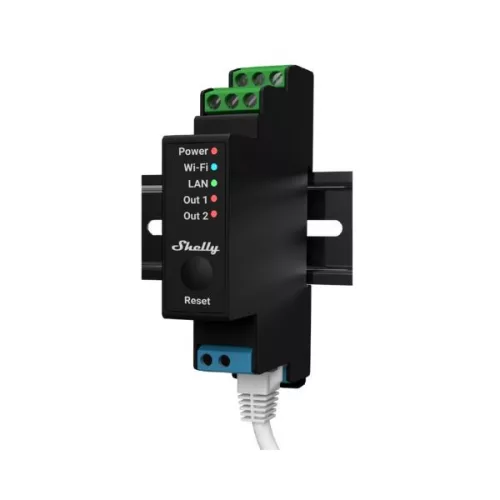

Shelly Pro 2PM je dvoukanálový chytrý spínací modul na DIN lištu se dvěma integrovanými měřiči spotřeby. Každý kanál spíná střídavou zátěž do 16 A při 240 V AC, součet obou kanálů může dosáhnout 25 A, a pro každý kanál zvlášť měří napětí a proud. Modul tak ovládá a současně monitoruje dva nezávislé okruhy, například osvětlení a zásuvky, nebo v režimu Cover řídí motor rolet, žaluzií, markýzy, vrat či závory.

Shelly Pro 2PM je určen pro instalaci do rozvaděče a komunikuje přes kabelový ethernet, Wi-Fi a Bluetooth. Pracuje samostatně bez centrální jednotky, má vlastní webové rozhraní a časové plány i skripty zpracovává přímo v sobě. Integruje se s Home Assistantem, Google Home, Amazon Alexou a Samsung SmartThings, pro nadřazené systémy nabízí MQTT, lokální API a KNXnet/IP.

Dva kanály s měřením spotřeby

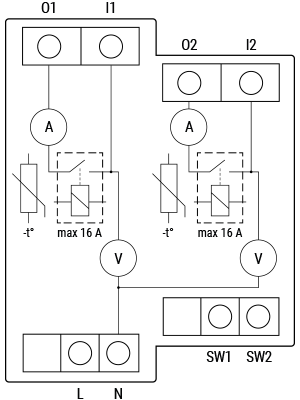

Každý z obou kanálů má vlastní ampérmetr a voltmetr, takže modul vyhodnocuje okamžitý příkon a spotřebovanou energii pro každý okruh samostatně. Hodnoty zobrazuje v aplikaci a webovém rozhraní a posílá je do nadřazených systémů. V praxi to znamená přehled o skutečných nákladech například u dvou topných okruhů, kuchyňských spotřebičů nebo kancelářské techniky. Měření pomáhá i v údržbě: zvýšený odběr bývá prvním projevem poruchy spotřebiče a lze na něj nastavit upozornění. Data o odběru lze využít také v automatizaci, například pro hlášení, že spotřebič zůstal zapnutý mimo provozní dobu.

Ovládání rolet a žaluzií v režimu Cover

V režimu Cover pracují oba výstupy společně a řídí obousměrný střídavý motor: jeden výstup ovládá chod nahoru, druhý dolů. Modul tak ovládá venkovní rolety, žaluzie, markýzy, závěsy, garážová a posuvná vrata nebo parkovací závory a umožňuje nastavit požadovanou polohu. Pro místní ovládání nabízí několik konfigurací vstupů: jedno tlačítko, jeden vypínač, dvě tlačítka, dva vypínače, varianty s bezpečnostním spínačem nebo režim, kdy jsou vstupy od motoru odpojeny a slouží jen jako signál pro automatizaci. Režim s bezpečnostním spínačem se uplatní tam, kde je potřeba pohyb okamžitě zastavit, například u vrat. Ve spojení s časovými plány nebo skripty lze markýzu automaticky stáhnout podle předpovědi počasí nebo zavírat žaluzie v konferenční místnosti jako součást scény.

Ochrana zátěže a modulu

Díky měření na obou kanálech může Shelly Pro 2PM aktivně chránit připojené okruhy. Při překročení nastaveného výkonu, nadproudu nebo přepětí modul vypne výstupy a okamžitě odešle upozornění. Interní teplotní senzor měří teplotu každých 100 ms a při nebezpečné teplotě nebo jejím rychlém nárůstu modul rovněž odpojí výstupy. Tyto ochrany nenahrazují jistič, ale reagují i na stavy, které jistič nezachytí, například přetížení spotřebiče pod hodnotou jištění. Kryt modulu je vyroben z nehořlavého materiálu.

Zapojení a připojení k síti

Modul se napájí přes svorky L a N, nulový vodič je nutný. Spínané okruhy se přivádějí na vstupy relé I1 a I2 a zátěže nebo vývody motoru se připojují na výstupy O1 a O2. Spínat lze odporové zátěže, kapacitní zátěže a indukční zátěže s RC členem, například LED zdroje, transformátory nebo ventilátory, spínání stejnosměrného napětí není podporováno. Konektor RJ45 zajišťuje stabilní komunikaci i v kovovém rozvaděči, Wi-Fi 802.11 b/g/n může běžet současně jako záloha. Více modulů řady Pro v jednom rozvaděči lze připojit do sítě přes Shelly LAN Switch s pěti porty RJ45. Bluetooth 4.2 slouží k přidání do aplikace a jako brána pro senzory Shelly BLU, ovládání modulu přes Bluetooth není možné.

Vstupy a automatizace

Dva vstupy SW1 a SW2 umožňují v režimu dvou spínačů ovládat každý kanál vlastním vypínačem nebo tlačítkem, podporováno je i ovládání dvou světelných okruhů z více míst. Vstupy lze také oddělit od relé a používat jako samostatné signály pro scény a skripty. Procesor ESP32 s 8 MB flash zvládá časové plány, akce podle východu a západu slunce, webhooky HTTP a HTTPS a skripty v jazyce mJS, vše lokálně. Komunikace je zabezpečena protokolem TLS 1.2. Integrace KNXnet/IP podporuje pouze režim spínání, nikoli režim Cover.

Rozšíření přes rozhraní pro přídavné moduly

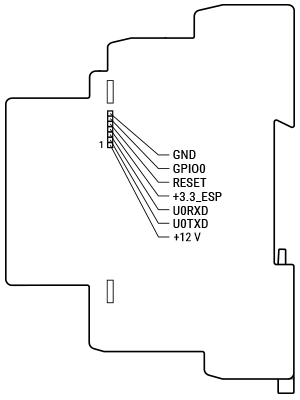

Na boku modulu je proprietární sériové rozhraní Shelly. Připojením Shelly Pro Sensor Add-on získá Shelly Pro 2PM vstupy pro teplotní čidla DS18B20 a DHT22, analogové signály 0 až 10 V a další digitální vstupy, takže může například řídit dva topné okruhy podle teploty a současně měřit jejich spotřebu. Při zapnutém napájení je na rozhraní nebezpečné napětí, přídavný modul se připojuje pouze s odpojeným napájením.

Kdy zvolit jiný model

Pokud potřebujete spínat dva okruhy z různých fází nebo okruhy oddělené od napájení modulu a měření nepotřebujete, je vhodný Shelly Pro 2 s bezpotenciálovými kontakty. Pro jediný okruh s měřením spotřeby stačí Shelly Pro 1PM.

Časté dotazy

Mohu oba kanály zatížit 16 A současně?
Ne. Každý kanál zvládne 16 A, ale součet proudů obou kanálů nesmí překročit 25 A.

Lze jedním modulem ovládat dvě rolety?
Ne. V režimu Cover využívá jeden motor oba výstupy, jeden pro chod nahoru a druhý dolů. Pro každou roletu je tedy potřeba samostatný modul.

Potřebuje Shelly Pro 2PM nulový vodič?
Ano. Modul se napájí 110 až 240 V AC přes svorky L a N, bez nulového vodiče nefunguje.

Jak se dostanu do webového rozhraní?
V režimu přístupového bodu se připojte k Wi-Fi síti ShellyPro2PM a otevřete adresu 192.168.33.1. Pokud je modul už v síti, zadejte do prohlížeče jeho IP adresu.
