Shelly Pro 2 - spínací modul 2x 16A (LAN, WiFi, Bluetooth)

Detailní popis produktu

Shelly Pro 2 je dvoukanálový chytrý spínací modul na DIN lištu, který v šířce jedné pozice nabízí dva nezávislé bezpotenciálové reléové kontakty. Každý kanál spíná střídavou zátěž do 16 A při 240 V AC, součet proudů obou kanálů může dosáhnout 25 A. Modul ovládá dva světelné okruhy, zásuvky, motorické ventily rozdělovače, čerpadla nebo cívky stykačů a každý výstup lze řídit samostatně z aplikace, vypínačem i automatizací.

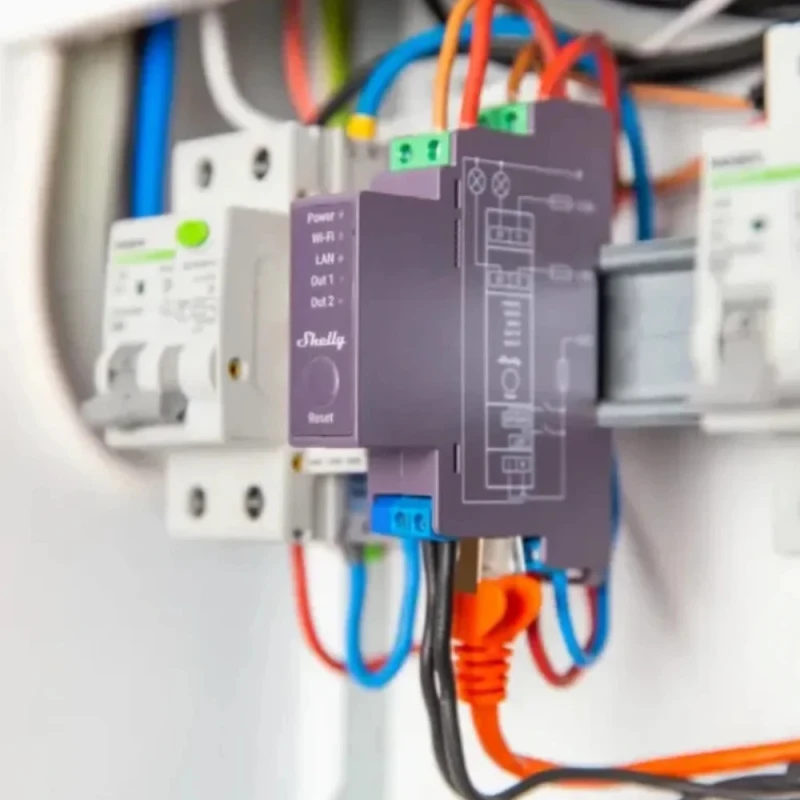

Shelly Pro 2 je určen pro instalaci do rozvaděče a komunikuje přes kabelový ethernet, Wi-Fi a Bluetooth. Funguje samostatně bez centrální jednotky, má vlastní webové rozhraní a časové plány i skripty zpracovává přímo v sobě. Integruje se s Home Assistantem, Google Home, Amazon Alexou a Samsung SmartThings, pro nadřazené systémy je k dispozici MQTT, lokální API a KNXnet/IP.

Dva bezpotenciálové kontakty Shelly Pro 2

Každý kanál má vlastní vstup relé (I1, I2) a výstup (O1, O2). Kontakty nejsou vnitřně propojeny s napájením modulu ani mezi sebou, takže každý kanál může spínat okruh z jiné fáze. Modul tak napájený z jedné fáze může ovládat dva okruhy na dvou dalších fázích, typicky osvětlení rozdělené mezi fáze ve větší budově. Bezpotenciálový kontakt umožňuje spínat i obvody s jiným napětím, než je napájení modulu, třeba ovládací vstup kotle nebo signál pro jinou řídicí jednotku. Spínat lze odporové zátěže, jako jsou topná tělesa a žárovky, kapacitní zátěže a indukční zátěže s RC členem, například LED zdroje, transformátory, ventilátory nebo klimatizace. Při návrhu je potřeba dodržet limit 16 A na kanál a 25 A celkem, spínání stejnosměrného napětí verze 1 nepodporuje.

Zapojení a připojení k síti

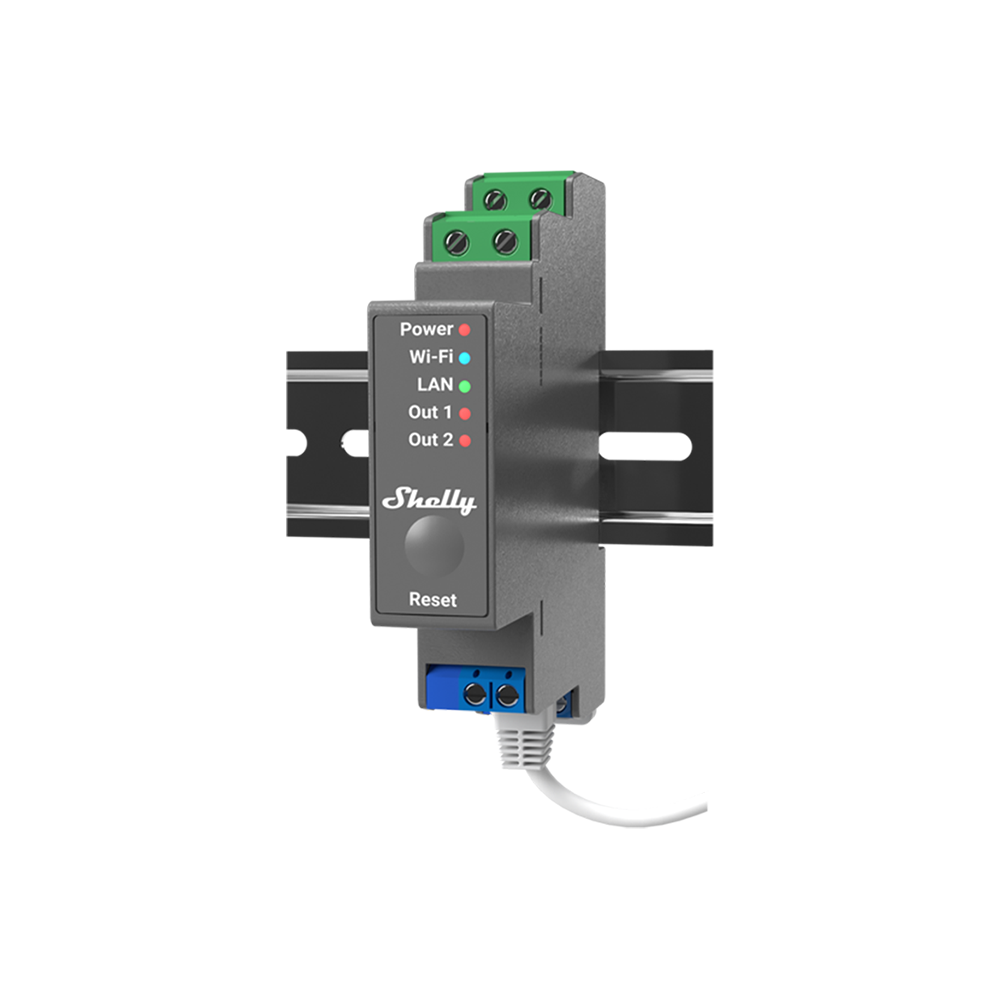

Modul se napájí přes svorky L a N, nulový vodič je nutný. Spínané okruhy se přivádějí na vstupy I1 a I2 a zátěže se připojují na výstupy O1 a O2. Na spodní straně je konektor RJ45 pro ethernet, který zajistí stabilní komunikaci i v kovovém rozvaděči, kde je Wi-Fi signál slabý. Wi-Fi 802.11 b/g/n může běžet současně s LAN jako záloha. Více modulů řady Pro v jednom rozvaděči lze připojit do sítě přes Shelly LAN Switch s pěti porty RJ45. Stav napájení, Wi-Fi, LAN a obou výstupů ukazuje pět LED na čelním panelu.

Vstupy pro vypínače a tlačítka

Dva vstupy SW1 a SW2 odpovídají dvěma kanálům a umožňují zachovat ovládání z nástěnných vypínačů. Připojit lze kolébkové vypínače i tlačítka, typ vstupu se nastavuje v aplikaci. Pro dvojitý vypínač u dvou světelných okruhů tak stačí jeden modul. Vstupy lze také oddělit od relé a využít jako samostatné signály pro scény, skripty nebo ovládání jiných zařízení Shelly. Podporováno je i ovládání dvou světelných okruhů z více míst pomocí několika vypínačů nebo tlačítek.

Automatizace bez centrální jednotky

Procesor ESP32 s 8 MB flash zvládá časové plány, akce podle východu a západu slunce, webhooky HTTP a HTTPS a skripty v jazyce mJS. Vše běží lokálně, takže automatizace fungují i při výpadku internetu. V praxi lze například každý večer vypnout zásuvkové okruhy s kancelářskou technikou a ráno je zapnout, nebo řídit dva motorické ventily rozdělovače topení či zavlažování podle času a dat ze senzorů. Bluetooth 4.2 slouží k přidání do aplikace a jako brána pro senzory Shelly BLU, ovládání modulu přes Bluetooth není možné. Komunikace je zabezpečena protokolem TLS 1.2.

Rozšíření a ochrana

Na boku modulu je proprietární sériové rozhraní Shelly pro přídavné moduly. Připojením Shelly Pro Sensor Add-on získá Shelly Pro 2 vstupy pro teplotní čidla DS18B20 a DHT22, analogové signály 0 až 10 V a další digitální vstupy, takže může například spínat dva topné okruhy podle teploty. Při zapnutém napájení je na rozhraní nebezpečné napětí, přídavný modul se připojuje pouze s odpojeným napájením. Interní teplotní senzor měří teplotu každých 100 ms a při nebezpečném nárůstu modul vypne výstupy a odešle upozornění. Kryt je vyroben z nehořlavého materiálu.

Kdy zvolit jiný model

Pokud potřebujete u obou okruhů sledovat spotřebu a chránit zátěž proti přetížení, zvolte Shelly Pro 2PM s měřením spotřeby. Pro jeden okruh s bezpotenciálovým kontaktem stačí Shelly Pro 1.

Časté dotazy

Mohu oba kanály zatížit 16 A současně?
Ne. Každý kanál zvládne 16 A, ale součet proudů obou kanálů nesmí překročit 25 A.

Lze každým kanálem spínat jinou fázi?
Ano. Oba kontakty jsou bezpotenciálové a oddělené od napájení modulu, takže každý kanál může spínat okruh z jiné fáze.

Potřebuje Shelly Pro 2 nulový vodič?
Ano. Modul se napájí 110 až 240 V AC přes svorky L a N, bez nulového vodiče nefunguje.

Funguje modul bez internetu?
Ano. Časové plány, skripty a ovládání vypínači běží přímo v modulu. Lokálně je dostupné webové rozhraní, MQTT i API.
