Shelly Wall Display X1i Černý - dotykový nástěnný panel s relé (WiFi, Bluetooth)

Detailní popis produktu

Shelly Wall Display X1i je nástěnný dotykový panel, který slouží jako ovládací místo chytré domácnosti přímo ve zdi, na pozici běžného vypínače. Nahrazuje situaci, kdy je pro každé rozsvícení, změnu scény nebo úpravu teploty nutné vytáhnout telefon a otevřít aplikaci. Panel se montuje do standardní instalační krabice, napájí se ze síťového rozvodu a jeho výměnná napájecí základna obsahuje relé, takže zároveň funguje jako plnohodnotný spínač jednoho světelného okruhu.

Displej má úhlopříčku 4 palce, rozlišení 720 × 720 pixelů a pětibodovou kapacitní dotykovou vrstvu. O chod se stará čtyřjádrový procesor Rockchip RK3326-S Cortex-A35 na 1,5 GHz doplněný 1 GB operační paměti a 8 GB úložištěm; systémem je Android 11. Tělo kombinuje plast, hliník a sklo, čelní strana je v černém provedení, samotná jednovýstupová napájecí základna je modrá a po instalaci zůstává skrytá ve zdi. Rozměry celku s napájecí základnou jsou 86,5 × 86,5 × 35,7 mm při hmotnosti 163 g, samotný displejový modul bez základny má hloubku 11 mm a váží 113 g.

Dotykový displej a přizpůsobitelná domovská obrazovka

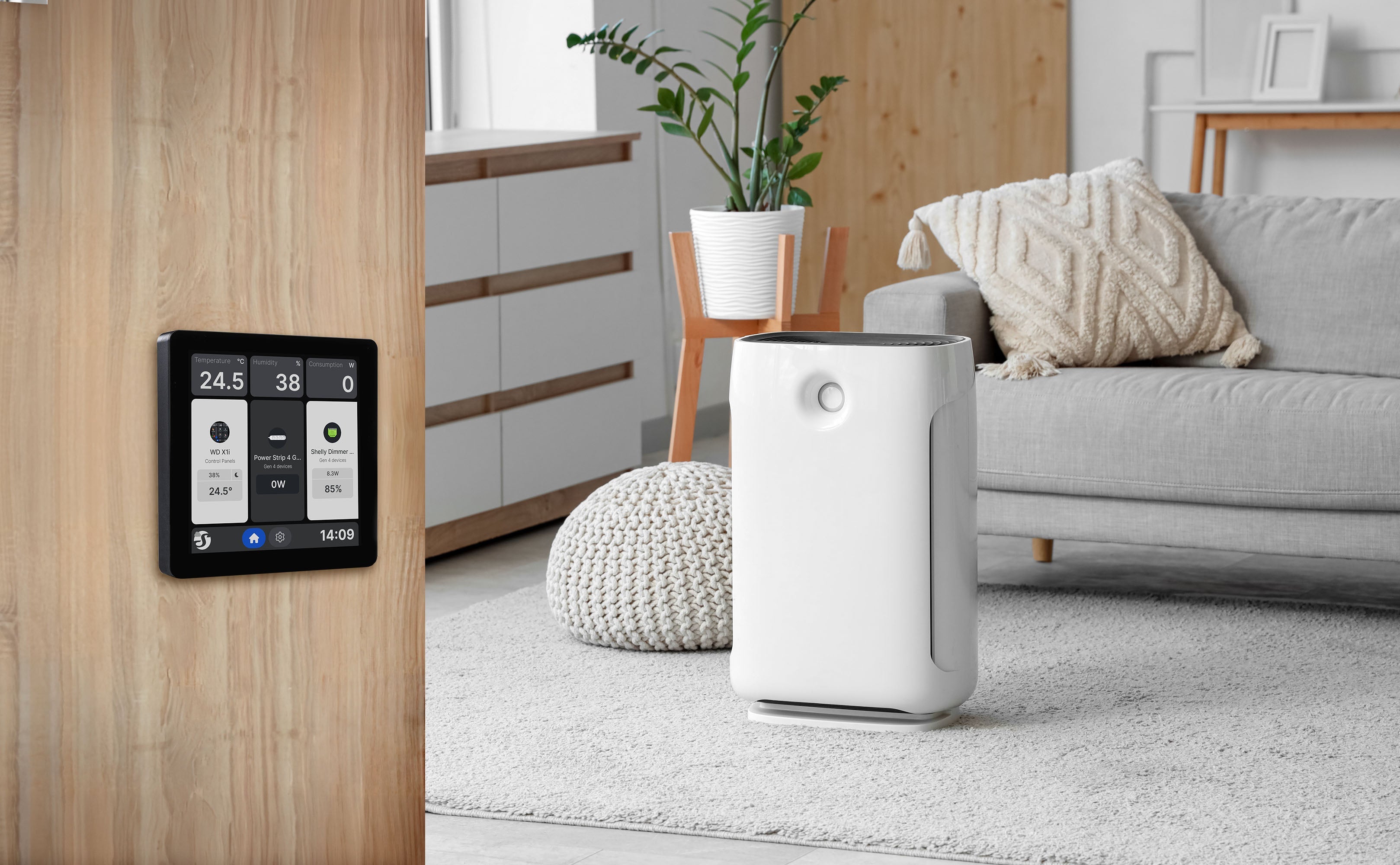

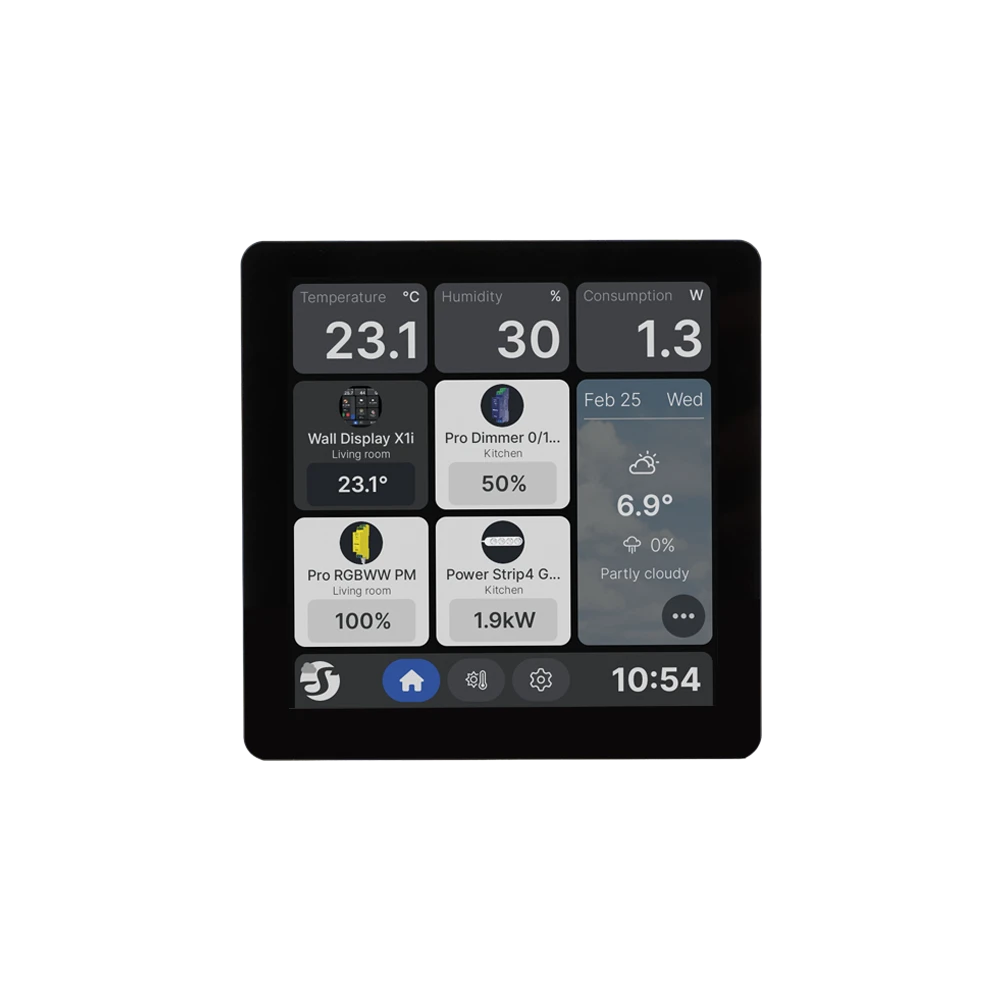

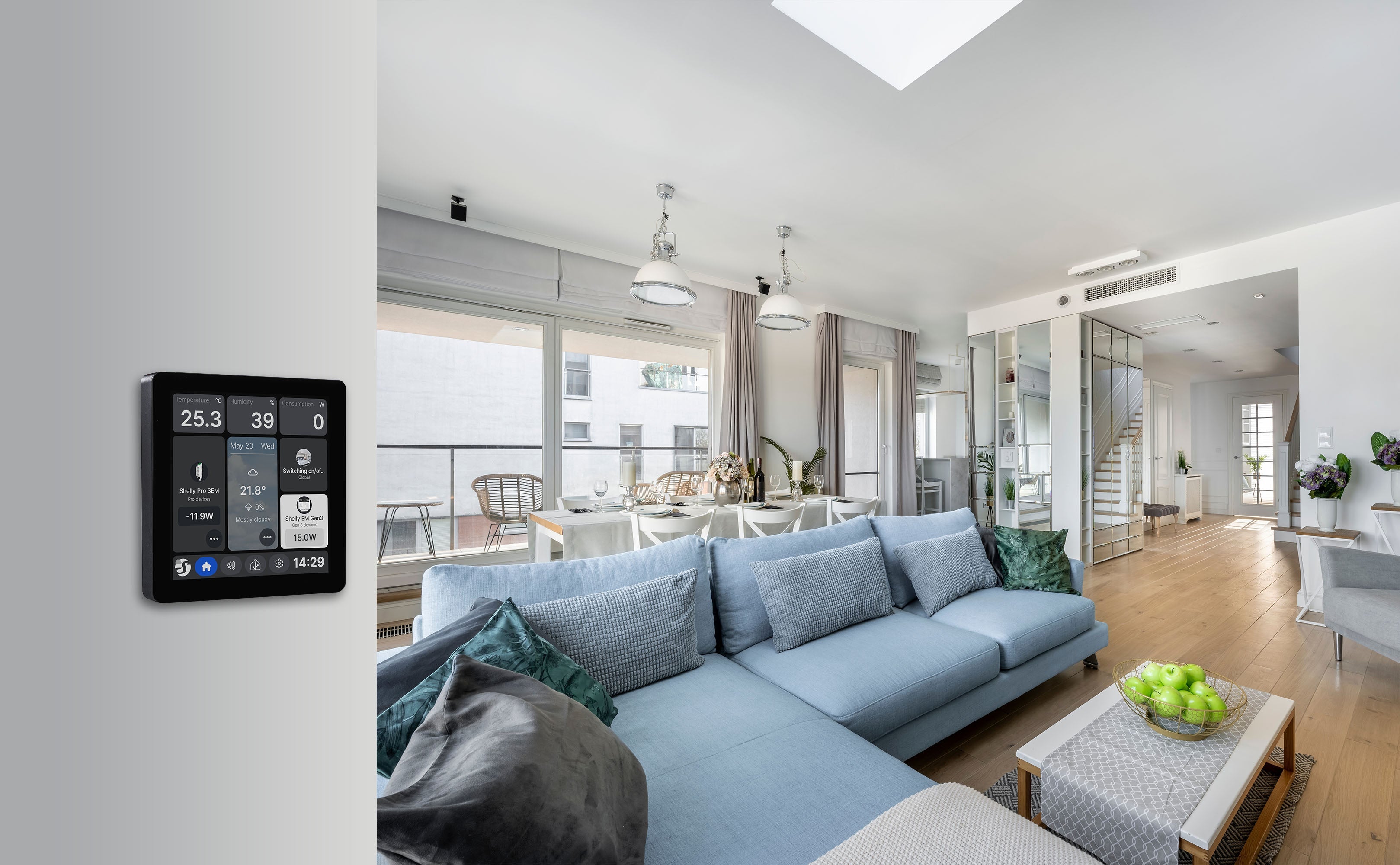

Domovská obrazovka je plně konfigurovatelná – rozvržení dlaždic si sestavíte podle toho, co v dané místnosti skutečně používáte. Horní řádek typicky zobrazuje aktuální teplotu, vlhkost a okamžitou spotřebu, pod ním jsou dlaždice jednotlivých zařízení, scén nebo předpovědi počasí. Význam takového uspořádání je praktický: nejčastější úkony jsou dostupné jedním dotykem bez procházení menu, což je rozdíl mezi panelem, který se skutečně používá, a panelem, který visí na zdi jako dekorace. Panel zvládne uložit až 20 časových plánů a 20 webhooků se dvěma URL na jeden hook, takže část logiky může běžet přímo v něm. Vlastní skriptování Shelly u tohoto modelu nepodporuje – složitější automatizace se řeší na straně nadřazeného systému.

Výměnná napájecí základna s relé 5 A

Za displejem je napájecí základna, která panelu dodává napětí a zároveň obsahuje relé. To spíná jeden zátěžový okruh s maximálním napětím 240 V~ a maximálním proudem 5 A. Podporovány jsou zátěže rezistivní (žárovky a halogeny), kapacitní (LED žárovky, LED drivery, kompaktní zářivky) i induktivní (transformátory pro LED osvětlení). Pro běžné stropní svítidlo je 5 A dostatečná rezerva, u větších okruhů je nutné zátěž rozdělit nebo spínat externím stykačem.

Základna je konstrukčně výměnná. Pokud v jedné krabici potřebujete ovládat dva samostatné okruhy – například hlavní světlo a nástěnná svítidla – lze původní jednovýstupovou základnu nahradit za Shelly 2-Output Power Base pro Wall Display řady i. Displejový modul zůstává stejný, mění se pouze zadní část, což je zásadní výhoda proti panelům s pevně integrovanou elektronikou: rozšíření nevyžaduje výměnu celého zařízení.

Senzory a měření prostředí

Panel má vestavěný světelný senzor, senzor přiblížení a mikrofon. Světelný senzor měří okolní osvětlení, což slouží ke dvěma věcem: displej automaticky přizpůsobí jas denní době a naměřená hodnota může být vstupem pro automatizaci, například zapnutí osvětlení při setmění. Senzor přiblížení probouzí obrazovku, když se k panelu přiblížíte, takže displej nemusí svítit trvale a v noci neruší.

Podstatné je vědět, co panel neobsahuje: Shelly Wall Display X1i nemá vlastní čidlo teploty a vlhkosti. Hodnoty, které se zobrazují na domovské obrazovce nebo slouží pro termostatickou funkci, přebírá ze spárovaného externího senzoru teploty a vlhkosti. Při plánování instalace s tím počítejte a odpovídající čidlo pořiďte spolu s panelem, jinak zůstanou příslušné dlaždice prázdné.

Regulace vytápění, chlazení a větrání

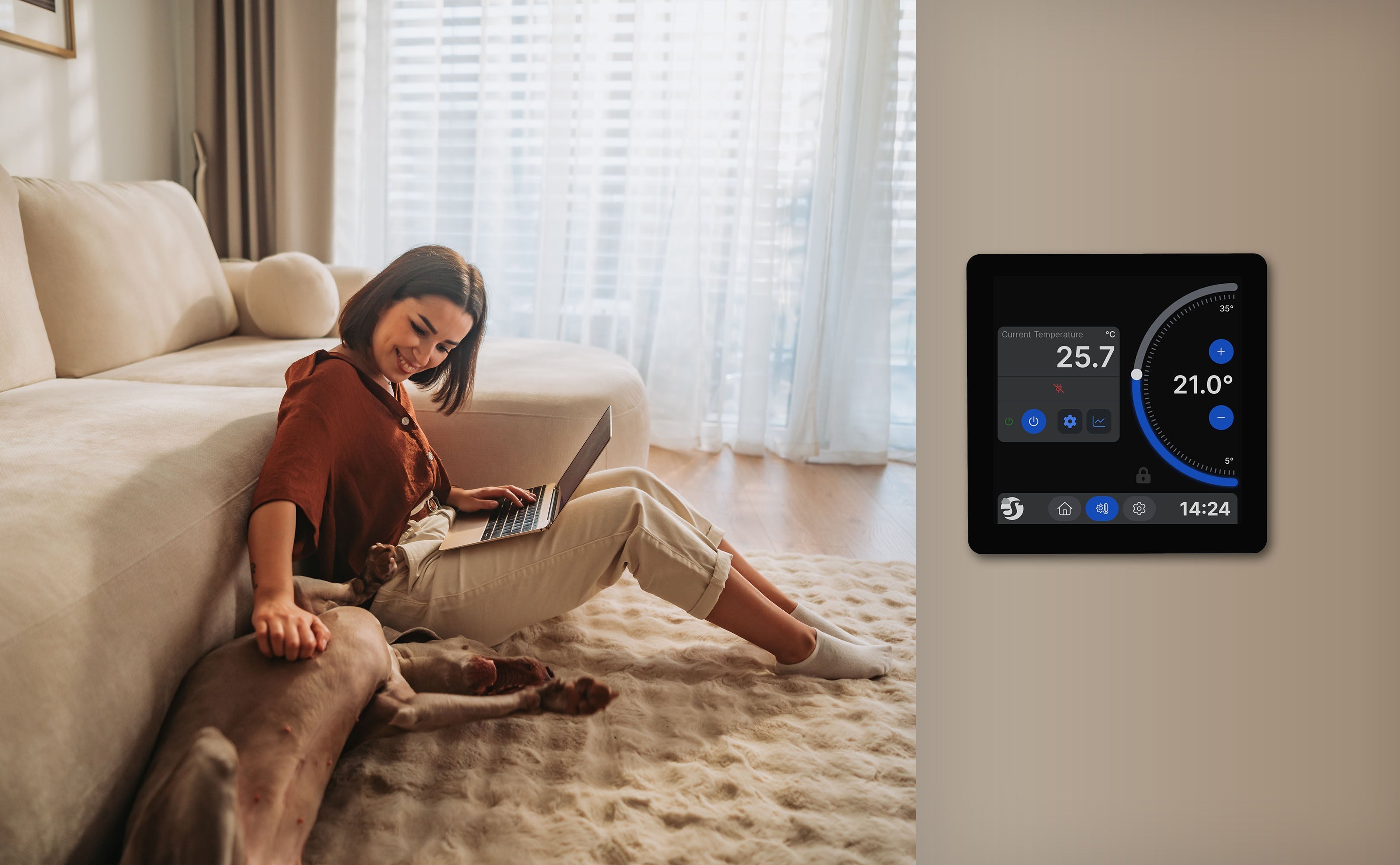

Po spárování s čidlem teploty a vlhkosti funguje panel jako termostatické rozhraní. Na obrazovce se zobrazuje aktuální teplota, požadovaná hodnota se nastavuje kruhovým ovladačem v rozsahu vyznačeném na displeji a stav vytápění lze rychle zapnout či vypnout. Stejným způsobem lze řídit klimatizaci nebo ventilaci. Prakticky užitečné je řízení podle vlhkosti: odvlhčovač, zvlhčovač nebo ventilátor se spustí až tehdy, když naměřená vlhkost překročí nastavenou mez. To má smysl v koupelnách, sklepech a technických místnostech, kde jde o prevenci plísní, a je to spolehlivější než spínání ventilátoru natvrdo podle času.

Přehled spotřeby energie

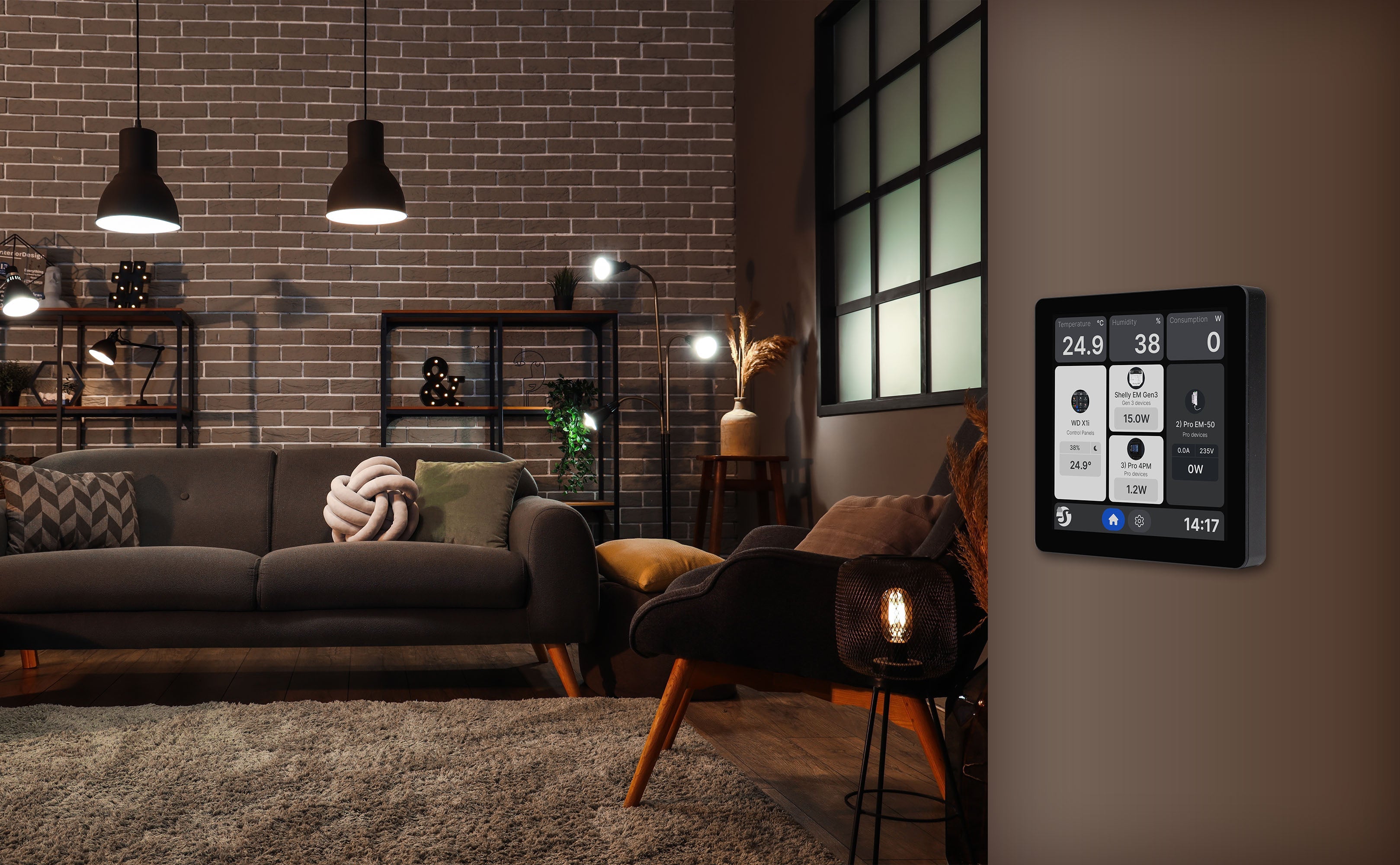

Panel dokáže zobrazovat spotřebu zařízení Shelly s měřením výkonu, která máte v účtu Shelly Smart Control přiřazena ke stejné místnosti. Na jedné obrazovce tak vidíte okamžitý příkon jednotlivých spotřebičů i celkovou hodnotu za místnost. Význam této funkce není v samotném čísle, ale v tom, že spotřeba je viditelná v okamžiku, kdy u zařízení stojíte – energeticky náročný spotřebič se odhalí mnohem dřív než při zpětném procházení grafů v aplikaci. Samotný panel měřicí obvod neobsahuje, data přebírá z připojených zařízení řady PM.

Zvuk a multimédia

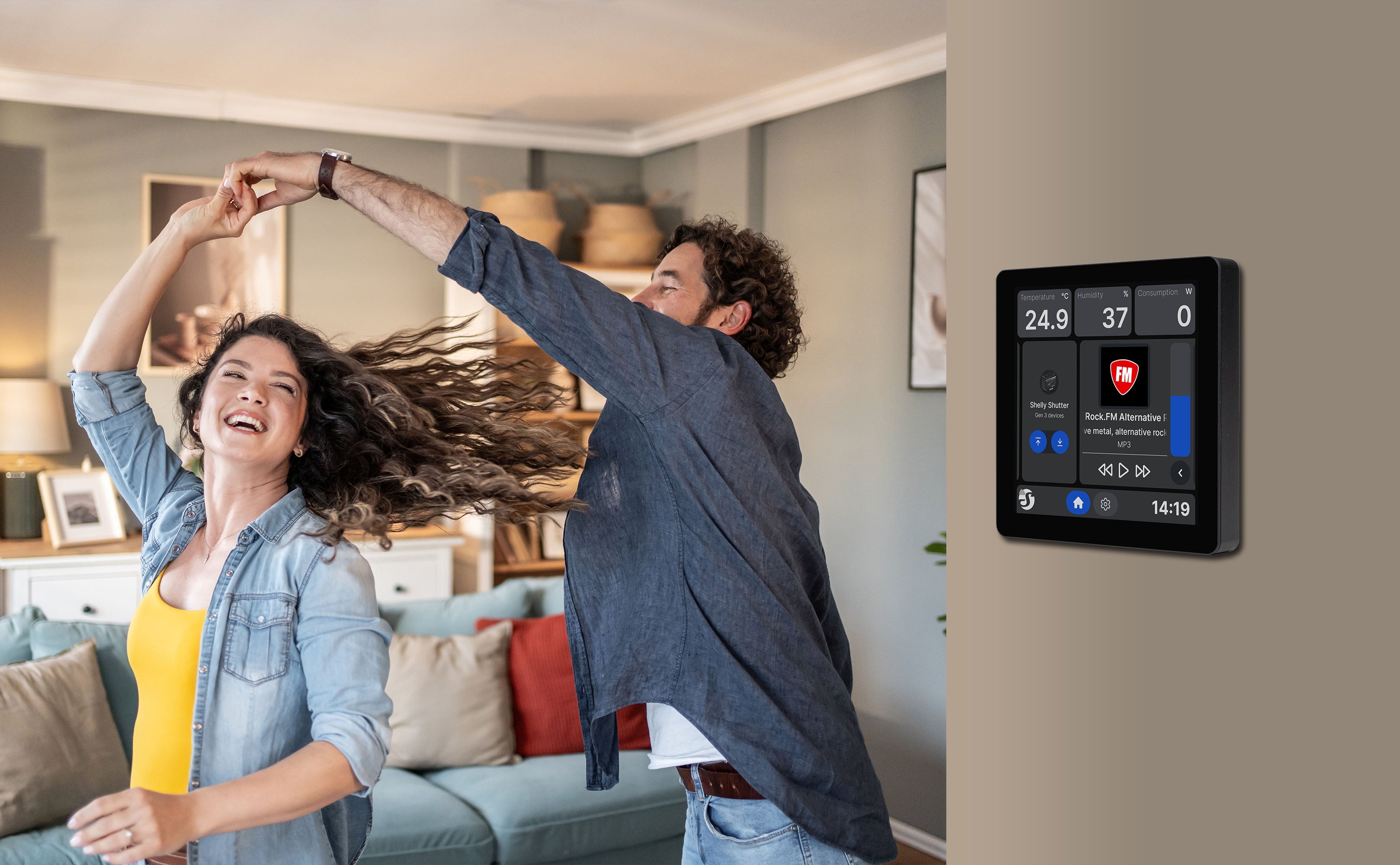

Uvnitř je reproduktor s výkonem 1 W. Slouží pro zvukovou signalizaci, upozornění a alarmy – panel tak může akusticky hlásit například detekci úniku vody nebo otevření dveří v době nepřítomnosti. Pro přehrávání hudby lze k panelu připojit externí Bluetooth reproduktor nebo zařízení Sonos a ovládat přehrávání přímo z displeje, včetně internetových rádiových stanic. Integrovaný reproduktor svou velikostí odpovídá zabudovanému zařízení do zdi a na plnohodnotný poslech není určen; jeho úlohou je notifikace, hudbu obstará připojený reproduktor.

Konektivita a integrace

Panel se připojuje přes Wi-Fi 6 Dual Band, tedy v pásmech 2412–2472 MHz a 5150–5850 MHz, s dosahem přibližně 30 m uvnitř budovy a 50 m ve volném prostoru. Podpora pásma 5 GHz je u nástěnného zařízení praktická tam, kde je pásmo 2,4 GHz zahlcené ostatními zařízeními chytré domácnosti. Doplňkově je k dispozici Bluetooth 5.0 v pásmu 2402–2480 MHz s dosahem do 10 m uvnitř budovy.

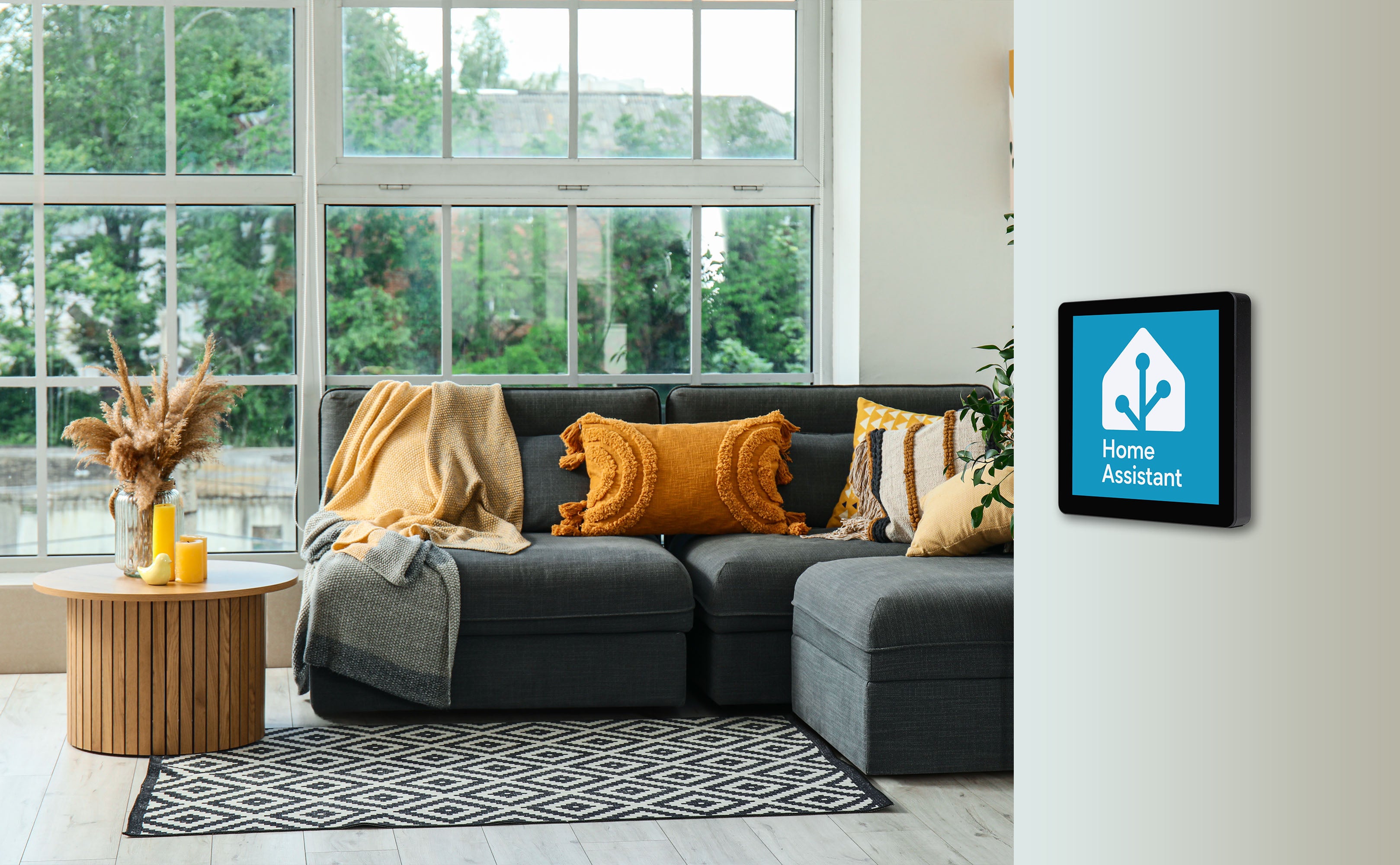

Z hlediska protokolů podporuje HTTP, RPC over HTTP, RPC over BLE a MQTT. Právě MQTT je klíčové pro integraci do Home Assistantu a dalších otevřených systémů, protože umožňuje lokální komunikaci bez závislosti na cloudu. Panel je zároveň kompatibilní s Amazon Alexa, Google Home a Samsung SmartThings, takže hlasové ovládání funguje vedle dotykového rozhraní. Provozovat jej lze samostatně v aplikaci Shelly Smart Control i jako součást rozsáhlejší instalace.

Instalace a zapojení

Panel se montuje do standardní instalační krabice pro vypínače. Na napájecí základně jsou dvě šroubové svorky pro připojení fázového vodiče L a nulového vodiče N, jeden výstup pro zátěž a jeden vstup pro externí vypínač či tlačítko. Vstup pro vypínač umožňuje zachovat klasické ovládání světla i pro toho, kdo se dotykového panelu nechce dotýkat.

Svorky přijímají vodiče o průřezu 0,75 až 2,5 mm2, plné, laněné i s dutinkami, s odizolovanou délkou 6 až 7 mm. Maximální utahovací moment je 0,4 Nm – jde o nízkou hodnotu, kterou je vhodné dodržet, protože přetažení šroubu u zařízení této velikosti může poškodit svorkovnici. Zařízení je určeno do vnitřních prostor s krytím IP20, provozní teplotou -20 °C až 40 °C, vlhkostí 30 až 70 % RH a nadmořskou výškou do 2000 m.

Alternativy v řadě Shelly Wall Display

Stejný panel je dostupný také jako Shelly Wall Display X1i ve stříbrném provedení se shodnými technickými parametry, pokud lépe ladí s rámečky ostatních vypínačů v místnosti. Pokud potřebujete panel s odlišnou výbavou ve stejném formátu instalační krabice, nabízí se Shelly Wall Display X2i. Pro reprezentativní místa, kde má panel sloužit jako hlavní přehledový dashboard celého domu, je určen výrazně větší Shelly Wall Display XL.

Časté dotazy

Měří panel sám teplotu a vlhkost v místnosti?
Ne. Shelly Wall Display X1i nemá vestavěné čidlo teploty a vlhkosti. Pro zobrazení těchto hodnot a pro termostatickou funkci je nutné k panelu spárovat externí senzor teploty a vlhkosti.

Jak velkou zátěž lze spínat integrovaným relé?
Relé v jednovýstupové napájecí základně spíná jeden okruh s maximálním napětím 240 V~ a maximálním proudem 5 A. Podporovány jsou rezistivní, kapacitní i induktivní zátěže.

Funguje panel bez cloudu a bez internetu?
Ano, podporuje MQTT, HTTP a RPC over HTTP, takže jej lze provozovat lokálně a integrovat do Home Assistantu. Cloudové funkce jako vzdálený přístup a předpověď počasí připojení k internetu vyžadují.

Lze v panelu psát vlastní skripty jako u jiných zařízení Shelly?
Ne. Skriptování tento model nepodporuje. K dispozici je 20 časových plánů a 20 webhooků se dvěma URL na hook; složitější logiku je třeba řešit v nadřazeném systému.

Je potřeba nulový vodič?
Ano. Napájecí základna má svorky L a N a panel se napájí trvale ze sítě 100–240 V~. V instalační krabici tedy musí být dostupný fázový i nulový vodič.

Technické parametry

Obsah balení

• Shelly Wall Display X1i, černý displejový modul
• Jednovýstupová napájecí základna s relé
• Tištěný návod k použití a bezpečnostní pokyny
