Shelly 2-Output Power Base pro Wall Display i-series - 2-výstupová základna pro displej

Detailní popis produktu

Shelly 2-Output Power Base pro Wall Display i-series je zadní napájecí základna se dvěma nezávislými reléovými výstupy, určená pro nástěnné dotykové panely Shelly Wall Display řady i. Panely této řady se dodávají s jednovýstupovou základnou, která umí sepnout jediný okruh. Tato základna ji nahrazuje a mění panel z ovladače jednoho světla na ovladač dvou samostatných zátěží – například hlavního stropního svítidla a dekorativního osvětlení, nebo světla a ventilátoru.

Zásadní je, že jde o zásah do zadní části zařízení, nikoli o výměnu celého panelu. Displej zůstává stejný, mění se jen modul za ním, který je konstrukčně navržený jako vyměnitelný. Zařízení nepracuje samostatně: bez připojeného Shelly Wall Display řady i nemá čím být ovládáno a nemá vlastní bezdrátové rozhraní. Jde tedy o rozšiřující díl, nikoli o samostatný spínací modul, a při objednávce je vždy potřeba počítat s tím, že panel se pořizuje zvlášť.

Dva nezávislé reléové výstupy

Základna obsahuje dvě relé připojená na svorky O1 a O2. Každý výstup se ovládá samostatně, takže na displeji vzniknou dvě nezávislé dlaždice a obě lze zapínat, vypínat nebo zařadit do scén a časových plánů odděleně. To je rozdíl proti jednoduchému zdvojení jednoho okruhu: obě zátěže se chovají jako dvě samostatná zařízení v systému, každá s vlastním stavem a vlastní historií.

V praxi to řeší situaci, která je v běžných instalacích častá – v jedné krabici jsou přivedeny dva vývody, protože tam původně byl dvojitý vypínač. Po výměně základny panel obě větve převezme a fyzický dvojitý vypínač už není potřeba. Ovládání funguje přímo z displeje bez otevírání aplikace, což je podstatné pro každodenní použití a pro návštěvy nebo hosty, kteří aplikaci nainstalovanou nemají.

Elektrické parametry a podporované zátěže

Základna pracuje se síťovým napětím 100–240 V~ při frekvenci 50/60 Hz. Maximální vstupní proud je 10 A, maximální proud na jeden výstupní kanál 5 A. Tyto dvě hodnoty spolu souvisejí: 5 A je strop pro jednotlivý okruh, ale součet obou výstupů plus odběr samotného panelu nesmí překročit vstupních 10 A. Při dimenzování je proto potřeba počítat s oběma limity, ne jen s tím na kanál.

Podporovány jsou zátěže rezistivní (žárovky a halogeny), kapacitní (LED žárovky, LED drivery, kompaktní zářivky) a indukční (transformátory pro LED osvětlení). Kombinace typů na obou výstupech je možná, takže lze na jednom kanálu spínat starší halogenové svítidlo a na druhém moderní LED okruh. Pro běžné světelné obvody v domácnosti je 5 A na kanál dostatečná rezerva; u výkonnějších zátěží je nutné použít externí stykač.

Instalace 2-výstupové základny do Wall Display

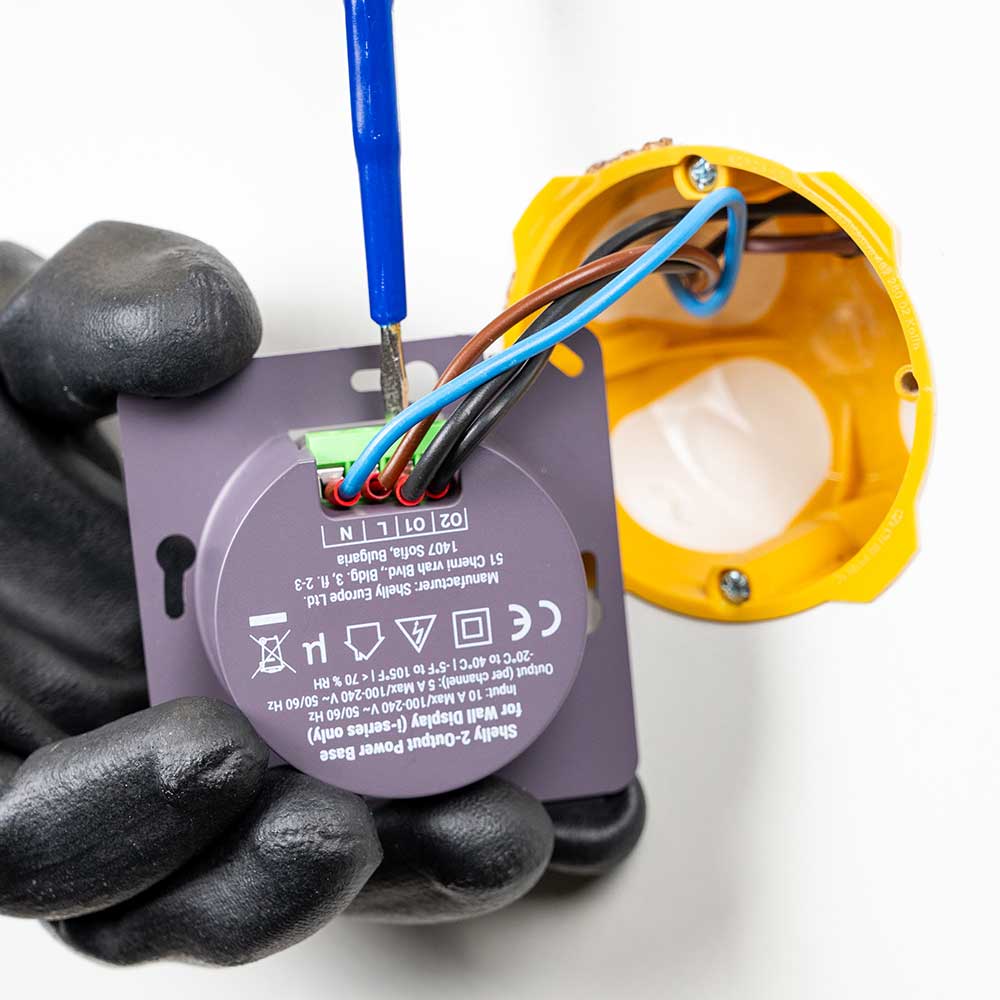

Montáž se provádí vždy při odpojeném napájení instalační krabice. Postup má tři kroky. Nejprve se sejme displej a odpojí původní jednovýstupová základna. Poté se do svorkovnice nové základny připojí vodiče podle označení: fázový vodič na svorku L, nulový vodič na svorku N a vývody k oběma zátěžím na svorky O1 a O2.

Ve druhém kroku se základna přišroubuje do instalační krabice na stejné místo, kde byla původní. Ve třetím se zpět nasadí displejový modul. Žádná další konfigurace hardwaru není nutná – panel novou základnu rozpozná a druhý výstup zpřístupní v rozhraní. Práce vyžaduje manipulaci se síťovými vodiči, takže v případě nejistoty je namístě svěřit ji osobě s příslušnou elektrotechnickou kvalifikací.

Kompatibilita

Základna je určena výhradně pro panely Shelly Wall Display řady i, tedy pro Shelly Wall Display X1i se 4palcovým displejem a Shelly Wall Display X2i s displejem 6,95 palce. Na obou modelech funguje shodně a barva panelu nehraje roli – základna zůstává po instalaci skrytá ve zdi, takže ji lze bez omezení použít i s variantou X2i ve stříbrném provedení. Se staršími panely mimo řadu i kompatibilní není, protože mají odlišné mechanické i elektrické rozhraní.

Typické scénáře použití

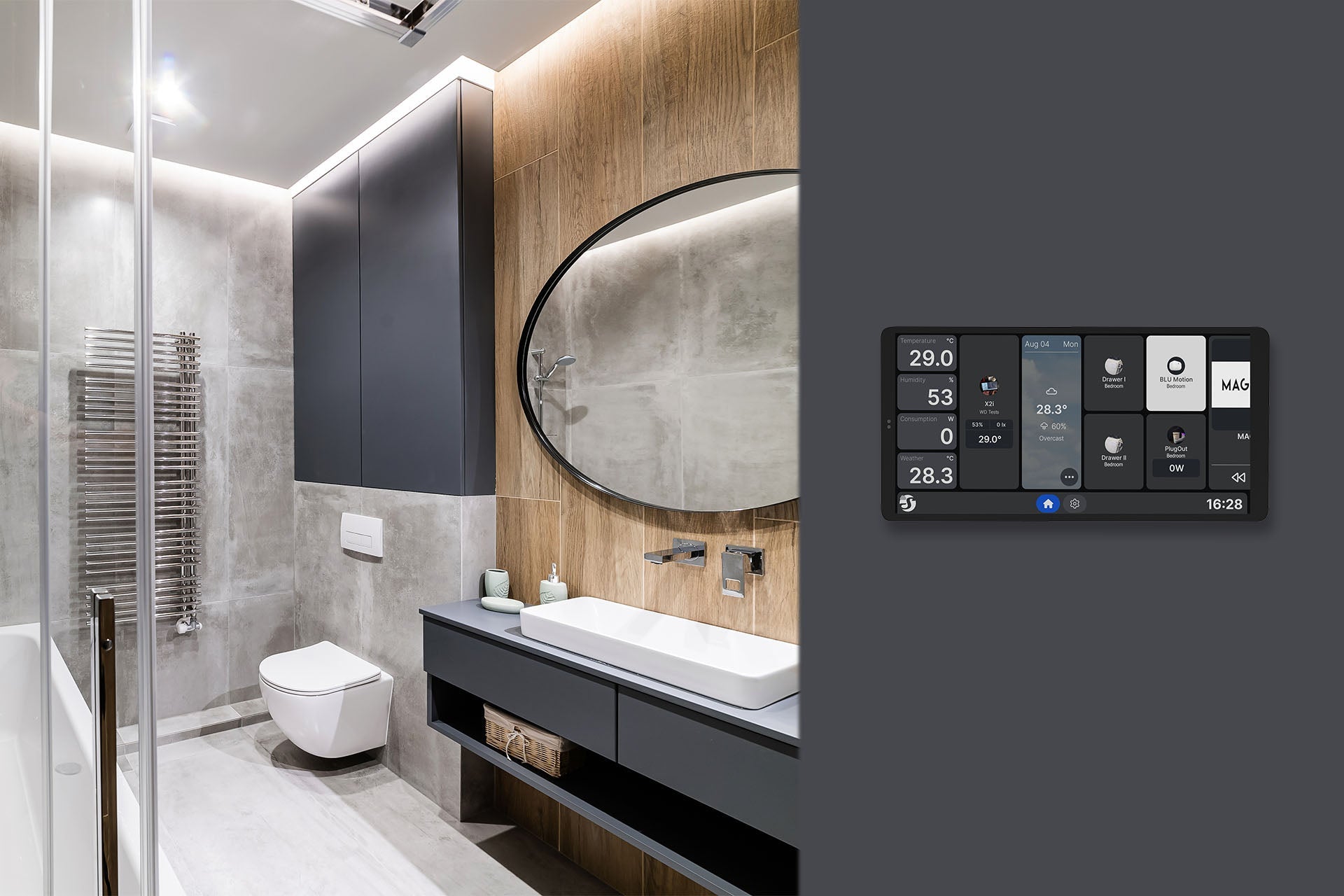

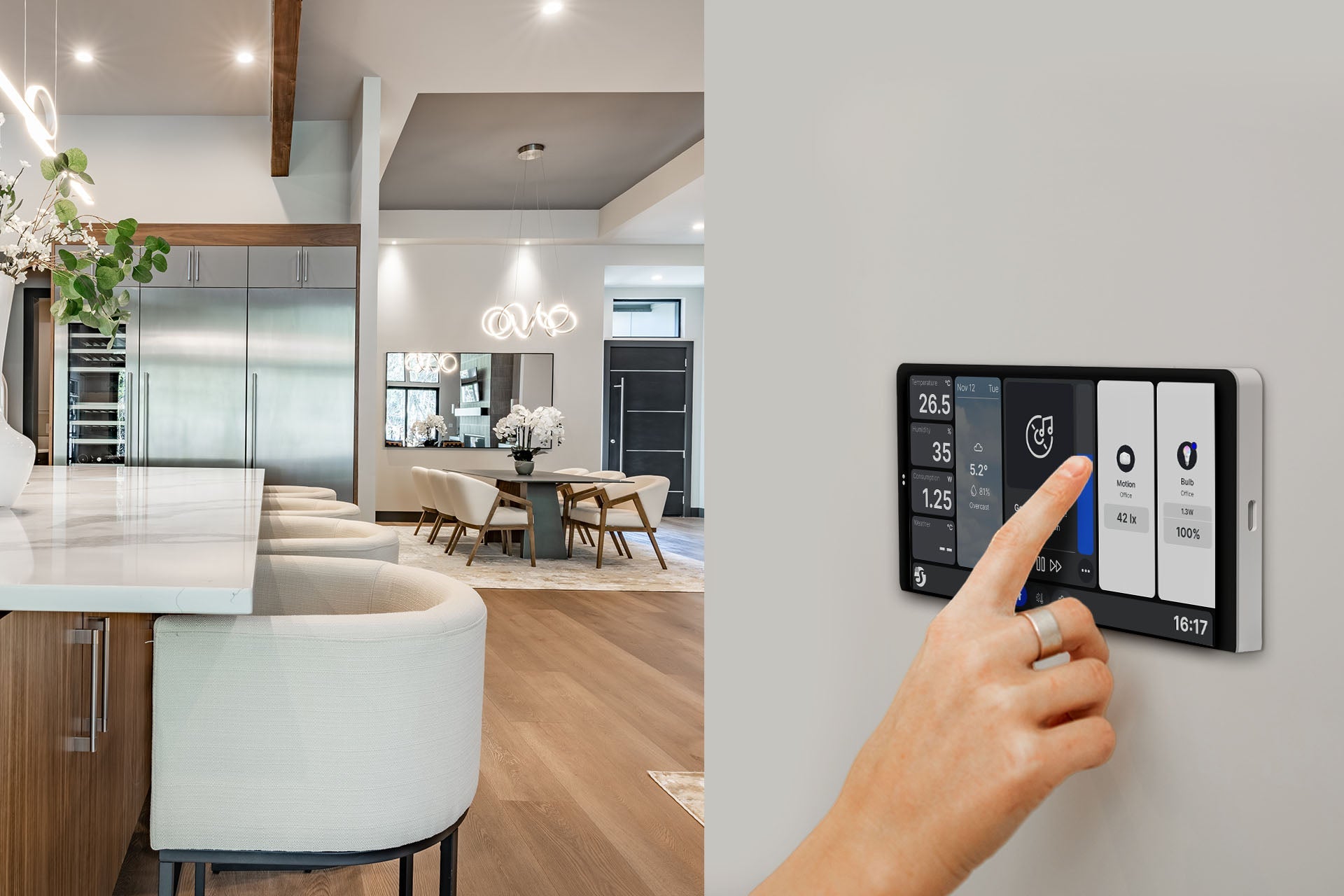

V obývacím pokoji umožňuje oddělit hlavní stropní světlo od nepřímého osvětlení, takže se večer nemusí svítit naplno. V kuchyni se nabízí kombinace stropního svítidla a osvětlení pracovní desky. V koupelně jde o klasickou dvojici světlo a ventilátor, přičemž ventilátor lze navíc navázat na časový plán nebo na hodnotu vlhkosti z připojeného čidla.

Mimo domácnosti se řešení uplatní v pronájmech a apartmánech, kde host ovládá obě větve osvětlení z jednoho místa bez aplikace, dále v kancelářích, hotelových pokojích a menších provozovnách při modernizaci stávajících instalací s dvojitým vypínačem.

Časté dotazy

Funguje základna samostatně, bez displeje?
Nefunguje. Nemá vlastní Wi-Fi ani Bluetooth a je ovládána výhradně přes Shelly Wall Display řady i, který se pořizuje zvlášť.

Jak velkou zátěž zvládne jeden výstup?
Maximálně 5 A při 100–240 V~. Zároveň platí limit vstupního proudu 10 A pro celou základnu, do kterého se počítá součet obou výstupů i odběr panelu.

Musím po výměně něco nastavovat?
Hardwarová konfigurace není potřeba. Po nasazení displeje se druhý výstup objeví v rozhraní panelu a lze jej pojmenovat, zařadit do scén a časových plánů.

Lze základnu použít se starším Shelly Wall Display nebo s modelem X2?
Ne. Je určena výhradně pro řadu i, tedy pro modely X1i a X2i.

Technické parametry

Obsah balení

• Shelly 2-Output Power Base pro Wall Display i-series
• Montážní šrouby
• Tištěný návod k použití a bezpečnostní pokyny
