Shelly Wall Switch 1 - bílý

Detailní popis produktu

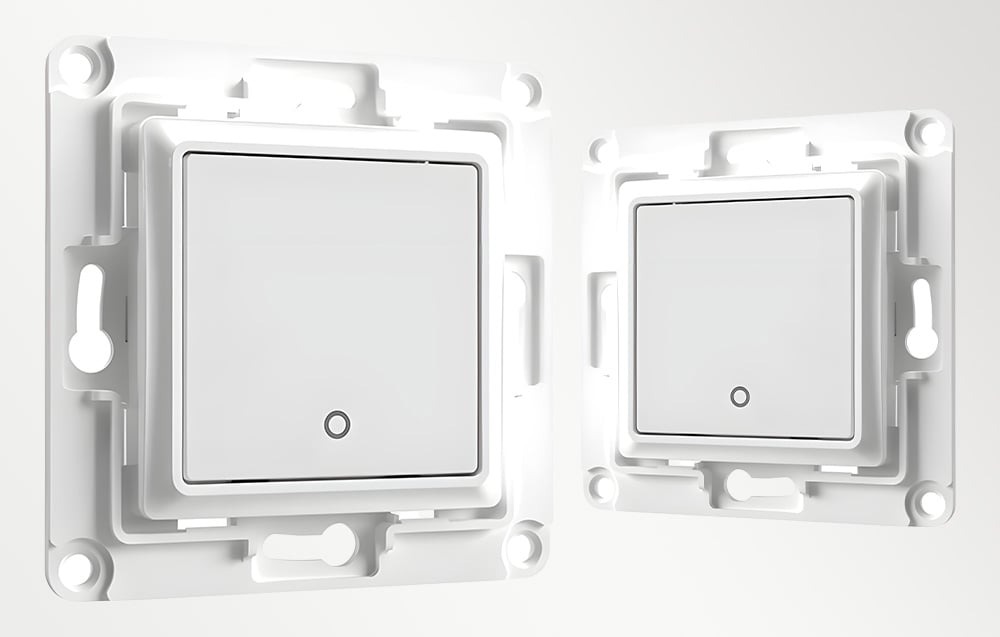

Shelly Wall Switch 1 v bílém provedení je jednotlačítkový pasivní nástěnný spínač navržený jako mechanický vstup pro reléové moduly Shelly. Sám o sobě nespíná žádnou silovou zátěž – tlačítko pouze předává signál stisku skrytému relé, které je umístěné v elektroinstalační krabici za spínačem nebo v rozvaděči. Spínač pracuje s velmi nízkým napětím (max. 12 V DC / 18 V AC) a proudem do 50 mA, takže přímý kontakt se síťovým napětím probíhá výhradně na straně relé Shelly. Tato architektura umožňuje stejnou jednotku použít pro libovolný typ ovládané zátěže – světlo, zásuvkový okruh, rolety nebo libovolný spotřebič – podle toho, jaký reléový modul je za ním zapojený.

Klíčem k univerzálnosti spínače jsou tři vyměnitelné držáky relé dodávané v balení. Každý držák je tvarován pro jiný typ Shelly modulu, takže stejný spínač WS1 lze podle aktuální generace Shelly relé buď nasadit přímo na modul v krabici, nebo zapojit standardním kabelovým propojením vstupů. Bílá varianta je univerzální barevné provedení vhodné do většiny interiérů – ladí s bílými stěnami, světlými omítkami i s pastelovými barvami a v provozu je méně náchylná na viditelné otisky prstů.

Pasivní princip a propojení s reléovým modulem

Spínač Shelly WS1 sám nespíná silový obvod – funguje jako tlačítko, jehož kontakt je propojen se vstupy SW (switch) na reléovém modulu Shelly. Když uživatel zmáčkne tlačítko, modul zaznamená změnu stavu na svém vstupu a vykoná naprogramovanou akci: sepne relé, vyšle MQTT zprávu, spustí scénu nebo přepošle příkaz do cloudu / lokálního ekosystému. Ke stejnému tlačítku lze přiřadit klasické chování (krátký stisk přepne stav) i pokročilé funkce (dlouhý stisk, dvojklik, stmívání) – záleží na nastavení samotného modulu Shelly. Tento přístup oddělí estetiku ovládání (samotný spínač na stěně) od silové části (relé v krabici nebo rozvaděči) a umožňuje libovolnou kombinaci.

Tři výměnné držáky relé v balení

V balení WS1 najdete tři držáky, které definují, ke kterým Shelly modulům spínač přímo dosedne:

• Držák 1 – pro Shelly 1 a Shelly 1PM (původní generace)
• Držák 2 – pro všechny Shelly Plus moduly, dále pro Shelly 1 Gen4, Shelly 1PM Gen4, Shelly 1 Gen3, 1PM Gen3, 2PM Gen3, Shelly i4 Gen3, Dimmer Gen3 a DALI Dimmer Gen3
• Držák 3 – pro Shelly 1L a Shelly Dimmer 2

Držák volíte podle toho, jaký Shelly modul máte (nebo plánujete) v dané krabici. Pokud modul v krabici neumístíte (např. je v rozvaděči nebo na DIN liště) a pouze přivedete kabel k SW vstupu, samotný držák není nutný pro elektrické propojení, ale slouží k vyrovnání mechaniky spínače v krabici. Pro pokročilé scénové ovládání bez silového relé v krabici je vhodné použít Shelly i4 Gen3, který slouží čistě jako 4-kanálový modul pro aktivaci scén.

Kompaktní rozměry a instalace

Rozměry samotného těla spínače jsou 70 × 70 × 12 mm bez držáku. Tělo dosedne do běžné instalační krabice typu KU 68 a díky malé hloubce vedle něj zbývá prostor pro umístění Shelly modulu. Spínač lze instalovat samostatně do jedné krabice nebo ve vícenásobné sestavě vedle sebe pod společný rámeček. Pro dokončení instalace je nutné vždy použít odpovídající rámeček Shelly Wall Frame – samotný spínač bez rámečku není možné esteticky ukončit. Pro jednu krabici slouží jednonásobný bílý rámeček Wall Frame 1, pro dva spínače vedle sebe je vhodný bílý dvojnásobný rámeček Wall Frame 2 a pro tři spínače v řadě bílý trojnásobný rámeček Wall Frame 3.

Scénáře použití

Jedno tlačítko se hodí všude, kde je v dané pozici jeden ovládaný okruh – stropní světlo v ložnici, lampa u křesla, hlavní osvětlení v koupelně. Ve spojení s Shelly 1 Gen4 nebo 1PM Gen4 dostanete plnohodnotný chytrý spínač s podporou Matter, Zigbee, Wi-Fi a Bluetooth, který lze řídit aplikací Shelly Smart Control, hlasovými asistenty (Alexa, Google Home, Apple Home) nebo přímo lokálně přes HTTP API a MQTT. V kombinaci s Shelly 2PM Gen4 lze jedno tlačítko nakonfigurovat například jako spínač pro celý kombinovaný okruh (krátký stisk = světlo, dlouhý stisk = rolety dolů). Pro instalace bez silové části v krabici se WS1 používá v kombinaci se Shelly i4 Gen3 jako čistě scénový kontrolér.

Technické parametry

Obsah balení

• 1× Shelly Wall Switch 1 (tělo spínače s tlačítkem) v bílé barvě
• 3× výměnný držák relé (Holder 1, Holder 2, Holder 3)
• Návod k montáži

Rámeček Shelly Wall Frame není součástí balení a je třeba ho dokoupit samostatně podle počtu spínačů v řadě a zvolené barvy.
