Shelly Wall Switch 4 - bílý

Detailní popis produktu

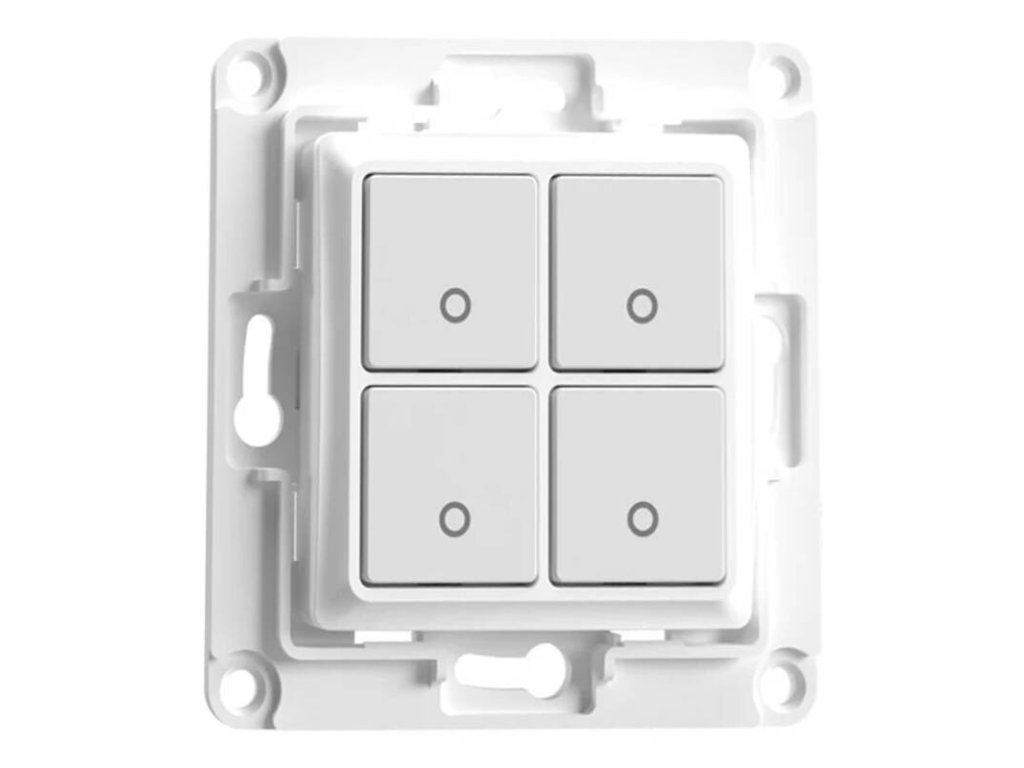

Shelly Wall Switch 4 v bílém provedení je čtyřtlačítkový pasivní nástěnný spínač navržený jako tlačítkový panel pro ovládání více okruhů nebo scén z jednoho instalačního bodu. Čtyři nezávislá tlačítka v jediném 70 × 70 mm těle spínače jsou propojena jako samostatné kontakty se vstupy reléových modulů Shelly nebo s modulem pro aktivaci scén (Shelly i4 Gen3). Sám WS4 nespíná silovou zátěž – pracuje s velmi nízkým napětím (max. 12 V DC / 18 V AC) a proudem do 50 mA. Veškerá silová logika je řešena na straně reléových modulů Shelly, které mohou být umístěné v krabici za spínačem nebo v rozvaděči na DIN liště.

Čtyřtlačítkový panel WS4 představuje největší dostupnou variantu řady Wall Switch a je určený pro hlavní ovládací body interiéru, kde z jednoho místa potřebujete řídit více okruhů nebo nezávislých scén bez instalace více krabic vedle sebe. Bílá varianta je univerzální barevné provedení vhodné do interiérů s bílými stěnami a klasickým barevným řešením, kde má spínač působit nevtíravě a splývat s pozadím.

Čtyři nezávislá tlačítka v jednom panelu

Každé ze čtyř tlačítek je samostatný mechanický kontakt, který lze propojit s jedním vstupem na reléovém modulu Shelly nebo s jedním z kanálů scénového modulu. Konkrétní chování – krátký stisk, dlouhý stisk, dvojklik, scénové makro nebo stmívání – se konfiguruje v aplikaci Shelly Smart Control nebo v cloudu / lokálním ekosystému, ke kterému je modul připojený. Stejný panel tak může v praxi sloužit ke čtyřem nezávislým spínačům (čtyři světla, čtyři zásuvky) nebo k jednomu spínači se čtyřmi přednastavenými scénami (např. „uvítací", „pracovní", „relax", „noc"). Kombinovat lze i smíšeně – dvě tlačítka pro klasické spínání světla a další dvě pro spuštění scénářů v ekosystému Matter, Apple Home, Google Home, Alexa nebo Home Assistant.

Jeden univerzální držák a kompatibilita

Na rozdíl od WS1 a WS2 obsahuje balení WS4 pouze jeden univerzální držák, protože čtyřtlačítkový panel je určený výhradně pro novější generace Shelly modulů – konkrétně pro:

• Všechny Shelly Plus moduly
• Shelly 1 Gen4 a Shelly 1PM Gen4
• Shelly 1 Gen3, 1PM Gen3, 2PM Gen3, Shelly i4 Gen3, Dimmer Gen3 a DALI Dimmer Gen3

S původní generací Shelly 1, 1PM, 1L, Dimmer 2 a Shelly 2.5 čtyřtlačítkový WS4 přímo nepropojíte – tyto starší moduly mají méně vstupů SW než kolik má panel tlačítek a držák WS4 na ně mechanicky nesedne. Pro plné využití WS4 je optimální volbou Shelly i4 Gen3, který je dimenzovaný přesně na čtyři tlačítkové vstupy a slouží jako specializovaný kontrolér scén bez vlastního silového relé.

Kombinace s reléovými moduly

V praxi se WS4 nejčastěji zapojuje k Shelly i4 Gen3 v případě, že v krabici není silová zátěž – modul i4 přijímá všechny čtyři tlačítkové vstupy a předává je do cloudu / ekosystému jako scénová aktivační události. Pokud potřebujete kombinaci scén a silového spínání, lze v krabici osadit Shelly 1PM Gen4 nebo Shelly 2PM Gen4 (typicky dva ze čtyř vstupů obslouží reléové kanály a zbylé dva fungují jako scénové vstupy). Pro plně rozdělenou instalaci pak Shelly moduly mohou být na DIN liště v rozvaděči a do krabice za WS4 se vede pouze kabel se signálovými vodiči ke vstupům SW.

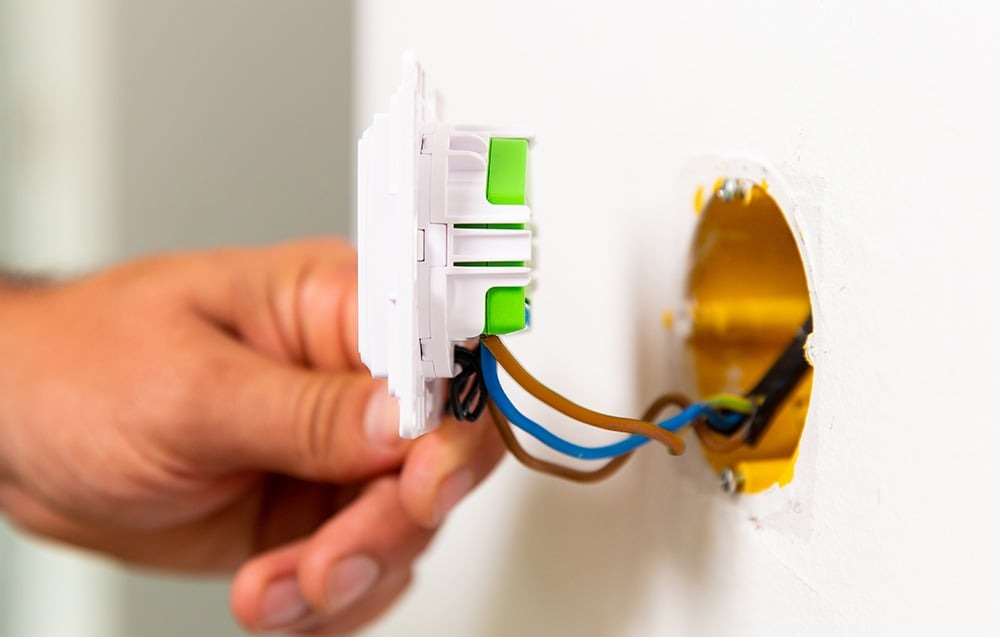

Mechanické provedení a montáž

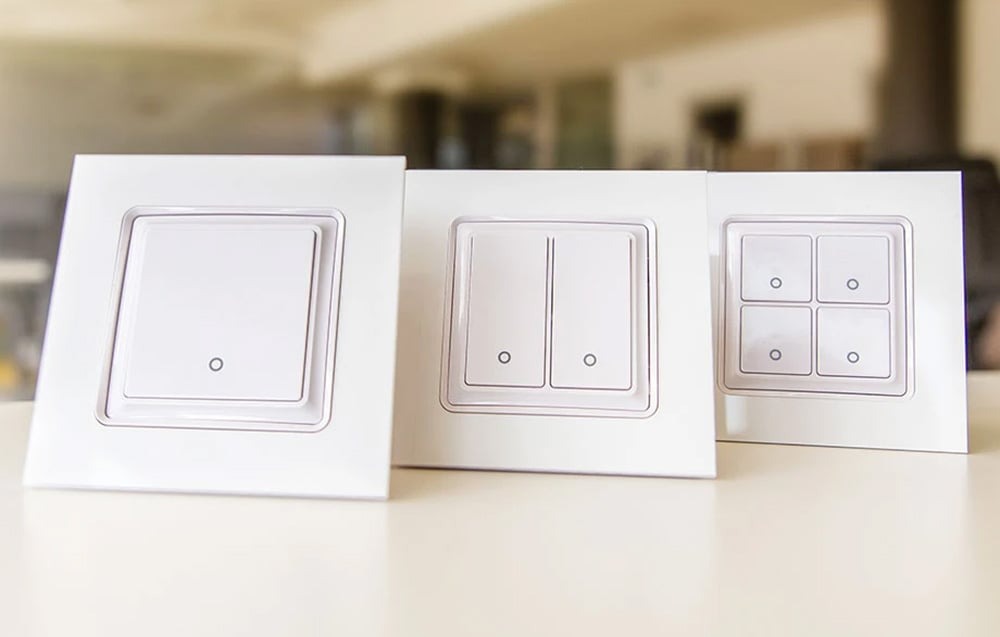

Rozměry těla 70 × 70 × 12 mm odpovídají běžné instalační krabici KU 68 a zachovávají stejný stavební rozměr jako WS1 a WS2 – do jednoho rámečku tak lze libovolně kombinovat různé tlačítkové varianty. Sestava se uzavírá rámečkem Shelly Wall Frame, který je pro estetické ukončení nezbytný. Pro samostatný WS4 v jedné krabici slouží jednonásobný bílý rámeček Wall Frame 1; pro kombinaci se sousedním spínačem bílý dvojnásobný Wall Frame 2, případně bílý trojnásobný Wall Frame 3.

Scénáře použití

WS4 se používá tam, kde z jednoho místa potřebujete řídit více než dva okruhy nebo scény – typicky vstup do obývacího pokoje s ovládáním stropního světla, boční lampy, rolet a noční scény, kuchyňská linka s pracovním osvětlením, dekorativním osvětlením a dvěma scénami, ložnice u postele s ovládáním stropu, lampičky, rolet a alarmu, nebo centrální tlačítkový panel v hale, který přepíná celé bytové scénáře.

Technické parametry

Obsah balení

• 1× Shelly Wall Switch 4 (tělo spínače se čtyřmi tlačítky) v bílé barvě
• 1× univerzální držák pro Shelly Plus / Gen3 / Gen4 moduly
• Návod k montáži

Rámeček Shelly Wall Frame není součástí balení a je třeba ho dokoupit samostatně podle počtu spínačů v řadě a zvolené barvy.
