Shelly Wall Switch 2 - bílý

Detailní popis produktu

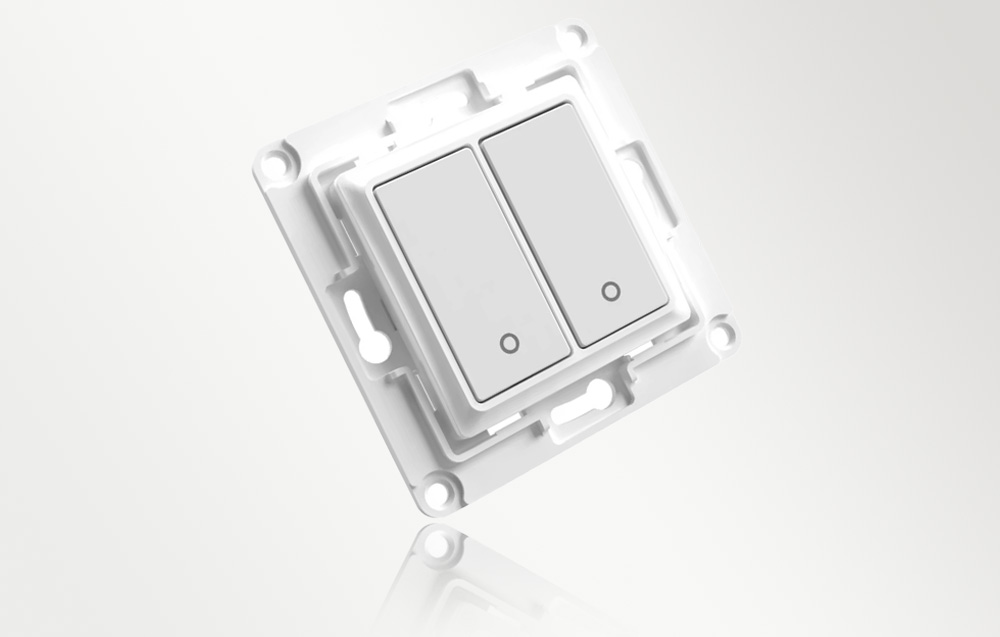

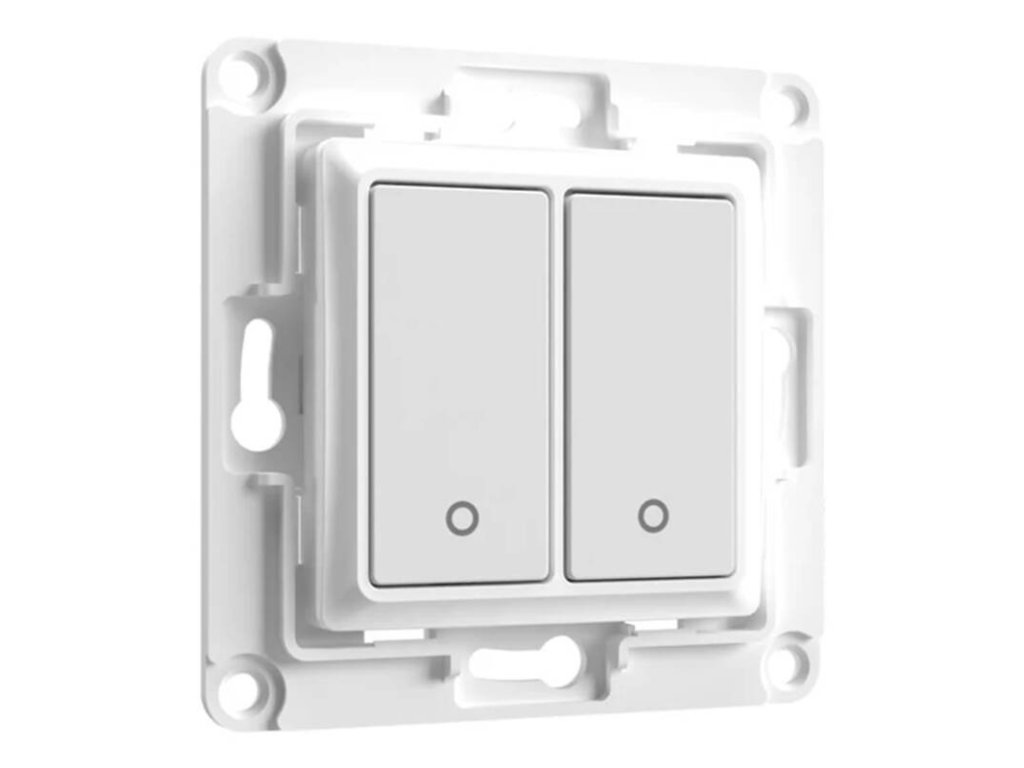

Shelly Wall Switch 2 v bílém provedení je dvoutlačítkový pasivní nástěnný spínač sloužící jako vstupní panel pro reléové moduly Shelly. Dvě nezávislá tlačítka v jednom těle umožňují z jednoho instalačního bodu ovládat dva samostatné okruhy nebo dvě různé scény. Sám spínač nespíná silovou zátěž – pouze předává signál stisku reléovému modulu Shelly, který je umístěný buď přímo v instalační krabici za spínačem, nebo v rozvaděči na DIN liště. Pracuje s velmi nízkým napětím (max. 12 V DC / 18 V AC) a proudem do 50 mA, takže přímý kontakt se síťovým napětím probíhá výhradně na straně Shelly modulu.

Bílá varianta je univerzální barevné provedení vhodné do většiny interiérů s bílými nebo světlými stěnami. Ve srovnání s černou je méně náchylná na viditelné otisky prstů a běžný prach, což je praktická vlastnost na často mačkaných dvoutlačítkových panelech. V kombinaci s bílými rámečky Shelly Wall Frame a se Shelly Wall Socket zásuvkami tvoří v elektroinstalaci jednotnou linii.

Pasivní dvoutlačítkový princip

Každé ze dvou tlačítek WS2 je nezávislý kontakt propojený se vstupy SW1 a SW2 na reléovém modulu Shelly. Když uživatel zmáčkne tlačítko, modul zaznamená změnu na svém vstupu a provede naprogramovanou akci – sepne příslušný kanál relé, spustí scénu, odešle MQTT zprávu nebo přepošle příkaz do ekosystému (Apple Home, Google Home, Alexa, SmartThings). Konkrétní chování není pevně dáno – tlačítko je pouze fyzický vstup, vše ostatní (krátký stisk, dlouhý stisk, dvojklik, stmívání, scéna) se nastavuje v softwaru samotného modulu Shelly. To znamená, že dvoutlačítkový panel může v praxi ovládat dva nezávislé okruhy stejně dobře jako jeden okruh se dvěma různými scénami (jedno tlačítko = den, druhé = noc) nebo libovolnou kombinaci podle potřeb.

Tři výměnné držáky relé v balení

V balení WS2 jsou tři držáky pro mechanické nasazení spínače na různé generace Shelly relé:

• Držák 1 – pro Shelly 2.5
• Držák 2 – pro všechny Shelly Plus moduly, dále pro Shelly 1 Gen4, Shelly 1PM Gen4, Shelly 1 Gen3, 1PM Gen3, Shelly 2PM Gen3 a Gen4, Shelly i4 Gen3, Dimmer Gen3 a DALI Dimmer Gen3
• Držák 3 – pro Shelly 1L a Shelly Dimmer 2

Držák volíte podle Shelly modulu, který je nebo bude umístěný v krabici za spínačem. Pokud modul v krabici nemáte (např. je v rozvaděči) a vedete pouze ovládací kabel ke vstupům SW, slouží držák k mechanickému vyrovnání těla spínače v krabici.

Typická zapojení dvoutlačítkového panelu

Pro standardní instalaci se WS2 nejčastěji kombinuje se dvoukanálovým Shelly modulem – například Shelly 2PM Gen3 nebo Gen4 (16 A na kanál), který v jedné krabici zvládne ovládat dvě nezávislé světelné větve, nebo roletový mód, kde jedno tlačítko jede roletu nahoru a druhé dolů. Alternativně lze WS2 zapojit ke dvěma jednokanálovým modulům (například 2× Shelly 1 Gen4 v rozvaděči) nebo k Shelly i4 Gen3 pro čistě scénové ovládání bez vlastního relé v krabici.

Mechanická konstrukce a montáž

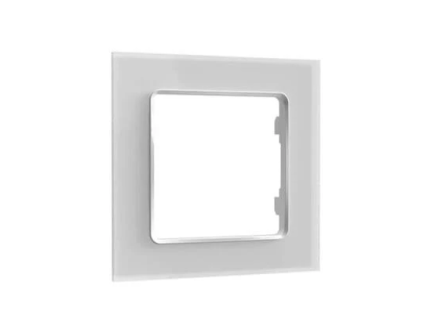

Tělo spínače má rozměry 70 × 70 × 12 mm bez držáku a dosedne do běžné instalační krabice typu KU 68. Spínač se nainstaluje na zvolený držák, který je nasazený na Shelly relé v krabici, a celá sestava je následně mechanicky uzavřena rámečkem Shelly Wall Frame. Pro samostatný WS2 v jedné krabici slouží jednonásobný bílý rámeček Wall Frame 1; pokud chcete v jedné řadě kombinovat WS2 s dalším spínačem, použijte bílý dvojnásobný rámeček Wall Frame 2, nebo pro trojnásobnou sestavu bílý trojnásobný rámeček Wall Frame 3. Rámeček je pro správnou estetickou instalaci nezbytný a není součástí balení WS2.

Scénáře použití

Dvoutlačítkový panel je nejčastější volbou v hlavních místnostech – ovládání stropního světla plus boční lampy, kombinace světla a rolety u dveří obývacího pokoje, ovládání dvou okruhů osvětlení v kuchyni (pracovní plocha plus stropní svítidlo) nebo dvě scénová tlačítka u postele (jedno přepne celou ložnici do nočního režimu, druhé zhasne všechno).

Technické parametry

Obsah balení

• 1× Shelly Wall Switch 2 (tělo spínače se dvěma tlačítky) v bílé barvě
• 3× výměnný držák relé (Holder 1, Holder 2, Holder 3)
• Návod k montáži

Rámeček Shelly Wall Frame není součástí balení a je třeba ho dokoupit samostatně podle počtu spínačů v řadě a zvolené barvy.
