SMLIGHT SLZB-MR5U Zigbee 3.0 + Thread Koordinátor s podporou PoE, LAN, USB a Wi-Fi

Detailní popis produktu

SMLIGHT SLZB-MR5U je síťový Zigbee a Thread koordinátor se dvěma samostatnými rádii Silicon Labs EFR32MG24. Jedno rádio vytváří a řídí síť Zigbee 3.0, druhé současně pracuje jako Thread Border Router pro zařízení Matter over Thread. K serveru se koordinátor připojuje přes Ethernet, Wi-Fi nebo USB a napájet jej lze přes PoE podle standardu IEEE 802.3af nebo z konektoru USB-C.

Zařízení je určené pro Home Assistant, Zigbee2MQTT a ZHA. Protože komunikuje po síti, nemusí být zapojené přímo v serveru. Lze jej umístit doprostřed domu, do technické místnosti nebo pod strop, tedy tam, kde má bezdrátová síť nejlepší pokrytí, a se serverem jej spojit jedním ethernetovým kabelem. Řada SLZB-MRxU má pět variant, které se liší pouze osazenými rádiovými čipy. Varianta MR5U je jediná, kde jsou obě rádia od Silicon Labs, takže Zigbee i Thread běží na stejné čipové platformě se stejnými nástroji a firmwarem.

Zigbee a Thread koordinátor se dvěma rádii EFR32MG24

Koordinátor s jedním rádiem obslouží v daném okamžiku jen jednu síť, takže uživatel musí volit mezi Zigbee a Thread. SLZB-MR5U má pro každou síť samostatný čip EFR32MG24 s vlastní anténou, proto Zigbee a Thread běží souběžně na oddělených kanálech a není nutné přepínat firmware ani režim rádia. Zigbee rádio může fungovat jako koordinátor nové sítě nebo jako router v síti existující. Thread rádio v roli OpenThread Border Router propojuje Thread síť s lokální IP sítí, což je podmínka pro provoz zařízení Matter over Thread. Obě rádia mají vysílací výkon až +20 dBm a každé má vlastní externí otočnou anténu se ziskem 5 dBi, nastavitelnou ve třech osách podle místa montáže. Řešení se hodí do domácností, které provozují rozsáhlou Zigbee síť a postupně přidávají zařízení Matter, aniž by kvůli tomu potřebovaly druhý koordinátor.

Ethernet, PoE, Wi-Fi a USB-C

Hlavním rozhraním je Ethernet 10/100 Mb/s s řadičem WIZnet W5500. Kabelové spojení zajišťuje stálou odezvu mezi koordinátorem a serverem a nezávisí na kvalitě Wi-Fi signálu. Napájení může přicházet stejným kabelem přes PoE podle IEEE 802.3af (48 V), takže k místu montáže stačí přivést jediný kabel ze switche s PoE nebo z PoE injektoru. Izolovaný PoE transformátor a optoelektronické oddělení umožňují mít současně zapojené PoE i USB-C, zařízení tedy může mít dva zdroje napájení najednou. Wi-Fi slouží jako alternativní připojení tam, kde není k dispozici ethernetová zásuvka. Konektor USB-C zajišťuje napájení i sériovou komunikaci, takže koordinátor lze připojit přímo do USB portu serveru jako klasický adaptér.

Řídicím prvkem je dvoujádrový procesor ESP32-S3 (2× 240 MHz), na kterém běží systém SLZB-OS a který obsluhuje obě rádia, Ethernet, USB a webové rozhraní. Na desce jsou vyvedeny ladicí piny procesoru ESP32-S3 i rádiových čipů a piny sběrnice I2C pro vlastní rozšíření. Stav rádií, PoE, síťového spojení a datového provozu ukazuje šest LED, fyzické tlačítko slouží k ovládání režimů a k obnovení továrního nastavení. Těleso má rozměry 160 × 24 × 28 mm a k podložce jej lze přišroubovat nebo přilepit.

USB passthrough: USB adaptér dostupný po síti

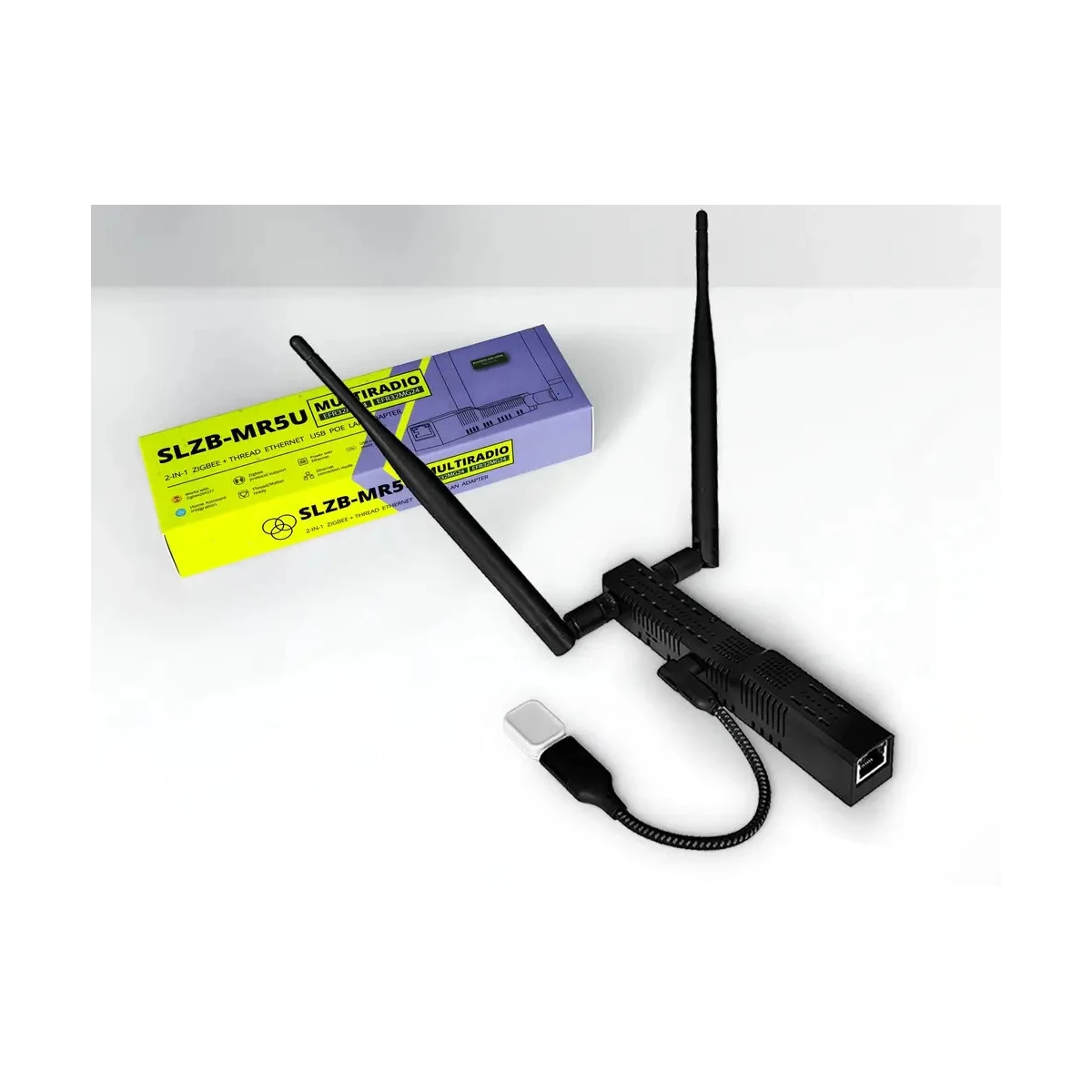

Port USB-A pracuje v režimu host a zpřístupní připojený USB adaptér po síti přes TCP/IP. SLZB-OS podporuje adaptéry s převodníky CP210x, PL2303, CH340, CH341 a CH9102. Typickým příkladem je USB Z-Wave adaptér, který se zapojí do SLZB-MR5U a server s ním komunikuje po síti stejně, jako by byl připojen lokálně. Funkce se uplatní, když server stojí v racku nebo ve sklepě a rádio je potřeba mít v jiné části budovy. Jediný síťový bod tak obslouží Zigbee, Thread i další bezdrátový standard připojený přes USB.

SLZB-OS: správa, aktualizace a vzdálený přístup

Koordinátor se dodává s předinstalovaným a otestovaným systémem SLZB-OS, takže nevyžaduje programátor ani flashovací kabel. Webové rozhraní chráněné přihlášením slouží k nastavení rádií a sítě, k diagnostice hardwaru a k prohlížení logů. Firmware obou rádií EFR32MG24 i samotný SLZB-OS se aktualizují přes webové rozhraní bez fyzického přístupu k zařízení. Pokud se aktualizace nepovede, tlačítko vrátí zařízení do továrního nastavení. SLZB-OS dále nabízí režim Zigbee Hub, stavové funkce přes MQTT a řízení PoE.

Vestavěný WireGuard a podpora DDNS umožňují provozovat Zigbee a Thread síť v jiné budově, například na chatě nebo v pobočce, a připojit ji k serveru Home Assistant na vzdálené lokalitě jedním šifrovaným tunelem. Kdo preferuje jiný firmware, může přes vestavěný webový flasher nahrát ESPHome, Tasmota, komunitní firmware nebo odlehčený open source základní firmware s licencí MIT.

Kompatibilita s Home Assistant, Zigbee2MQTT a ZHA

V Home Assistant lze SLZB-MR5U používat se Zigbee2MQTT, se ZHA, se službou OpenThread Border Router i s nativní integrací SMLIGHT. Zigbee2MQTT se ke koordinátoru připojuje přes Ethernet, Wi-Fi nebo sériově přes USB. Díky síťovému připojení nezáleží na umístění serveru, kterým může být Home Assistant Green nebo Home Assistant server s Raspberry Pi 5 v rozvaděči či racku, zatímco koordinátor je umístěný uprostřed domu. U instalací, které mají zůstat v provozu i při výpadku proudu, dává smysl Home Assistant server s UPS a koordinátor napájený přes PoE ze switche připojeného ke stejné záloze.

Časté dotazy

Mohu provozovat Zigbee a Thread současně?
Ano. Každá síť má vlastní rádio EFR32MG24 a vlastní anténu, obě běží souběžně na oddělených kanálech. Není nutné přepínat firmware ani režim.

Může být zapojené PoE i USB-C zároveň?
Ano. Napájecí obvody PoE a USB-C jsou odděleny izolovaným transformátorem a optoelektronickou izolací, takže oba zdroje mohou být připojeny současně.

Potřebuji k aktualizaci firmwaru programátor?
Ne. Firmware obou rádií i systém SLZB-OS se aktualizují přes webové rozhraní. Při chybné aktualizaci lze zařízení obnovit tlačítkem do továrního nastavení.

Čím se SLZB-MR5U liší od ostatních modelů řady SLZB-MRxU?
Všechny varianty mají stejné tělo, porty a firmware, liší se pouze dvojicí rádiových čipů. MR5U má dvě rádia Silicon Labs EFR32MG24, ostatní varianty kombinují čipy Texas Instruments a Silicon Labs.

Lze koordinátor používat na jiné lokalitě, než je server?
Ano. SLZB-OS obsahuje WireGuard a DDNS, takže Zigbee i Thread síť v jedné budově lze připojit k serveru Home Assistant v jiné budově přes šifrovaný tunel.

Technické parametry

Obsah balení

• Koordinátor SMLIGHT SLZB-MR5U
• Anténa pro Zigbee, otočná, 5 dBi
• Anténa pro Thread, otočná, 5 dBi
• Montážní sada: 2 šrouby a 2 oboustranné lepicí podložky
• Imbusový klíč 3 mm pro dotažení antén
• Kartička s QR kódem odkazujícím na online návod
