Sonoff Mini One PM MINI-ZB1GSP Zigbee chytrý spínač s měřením spotřeby

Detailní popis produktu

Sonoff MINI-ZB1GSP, prodávaný pod názvem Mini One PM, je Zigbee chytrý spínač s měřením spotřeby z řady MINI Extreme Gen5. Díky velmi malým rozměrům se vejde do instalační krabice za stávající vypínač nebo zásuvku a umožní původní spotřebič nebo světelný okruh ovládat na dálku, automatizovat a zároveň přesně sledovat jeho odběr. Komunikuje bezdrátově přes Zigbee 3.0 (IEEE 802.15.4), takže zapadne do existující Zigbee sítě a ovládá se z aplikace, hlasem i pomocí scén. Pro instalaci je nutný nulový vodič a pro plnohodnotný provoz kompatibilní Zigbee brána.

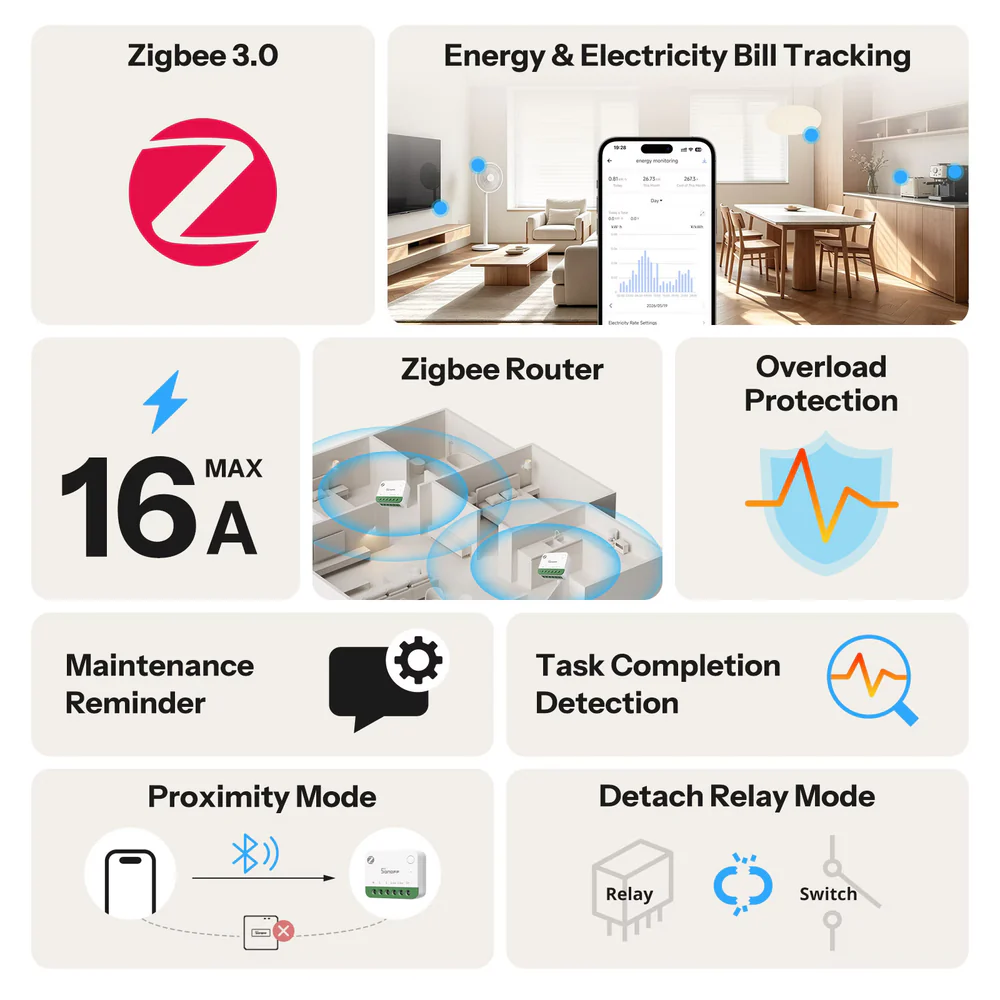

Modul spojuje funkce, které u běžných podomítkových spínačů nenajdete pohromadě: spínání jednoho okruhu do 16 A, podrobné obousměrné měření energie, vyúčtování nákladů, rozsáhlou ochranu instalace a chytré funkce jako detekce dokončení úkolu nebo připomínka údržby. Hlavním čipem je Silicon Labs EFR32MG21 a kryt je z bílo-zeleného samozhášivého polykarbonátu.

Měření spotřeby a vyúčtování nákladů

Integrované měření průběžně sleduje napětí, proud, okamžitý výkon i celkovou odebranou energii připojeného okruhu. Aplikace zobrazuje data v přehledných grafech po hodinách, dnech i měsících a umožňuje odhalit, které spotřebiče odebírají nejvíc. Spotřebu lze přepočítat na peníze pomocí vlastní měny a sazeb, podporováno je i vícepásmové vyúčtování (time-of-use) pro tarify s různou cenou v různou dobu. Data se ukládají až 365 dní zpět, dají se exportovat a lze nastavit i den začátku zúčtovacího období. Pokud je zařízení dočasně offline, údaje se ukládají lokálně a po obnovení spojení se synchronizují; při úplném odpojení napájení se neukládají.

Obousměrné měření pro fotovoltaiku

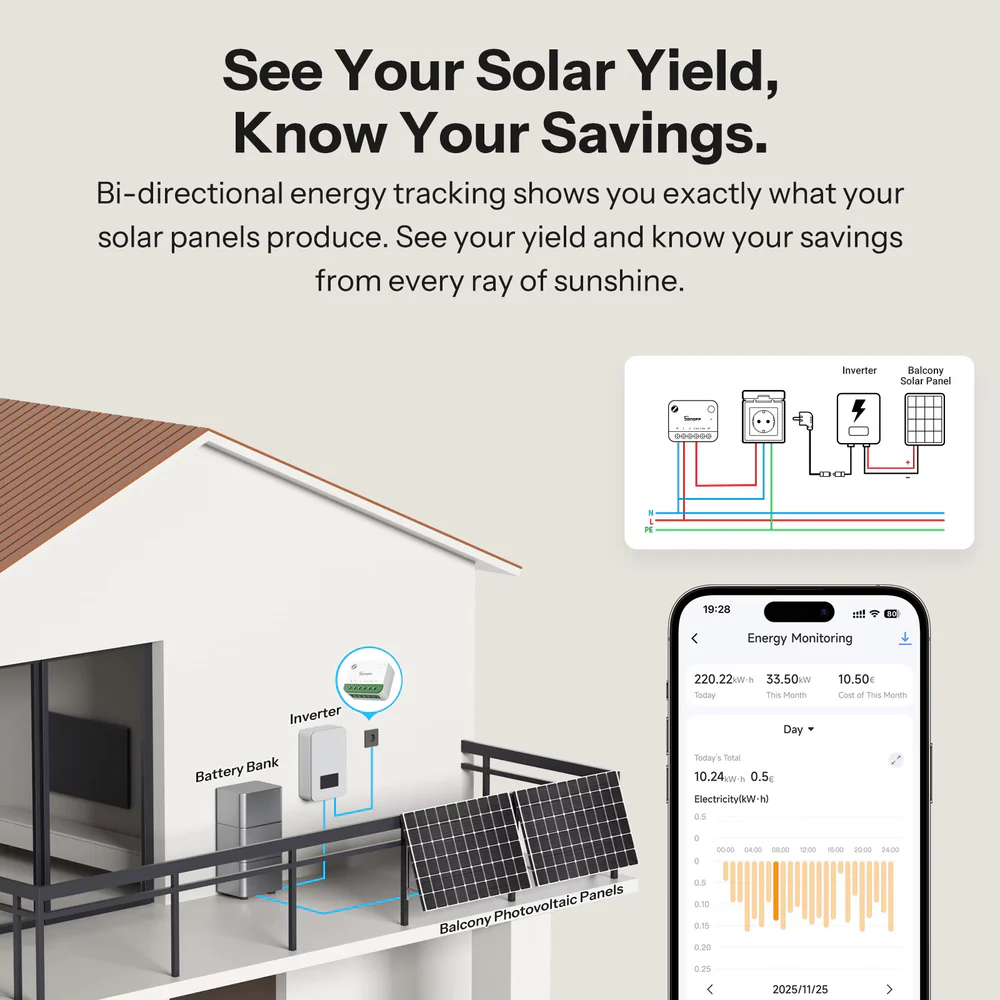

MINI-ZB1GSP podporuje obousměrné měření, takže kromě odběru ze sítě umí sledovat i energii vyrobenou fotovoltaikou, například balkonovou elektrárnou. V aplikaci lze výrobu nastavit jako zápornou hodnotu, čímž se oddělí spotřeba od dodávky. Díky tomu vidíte, kolik energie panely skutečně vyrobí a kolik tím ušetříte. Tato funkce je užitečná pro majitele malých solárních systémů, kteří chtějí mít přehled o návratnosti. Měření tak slouží nejen ke kontrole spotřeby, ale i k vyhodnocení výnosu z vlastní výroby.

Pokročilá ochrana a bezpečnost

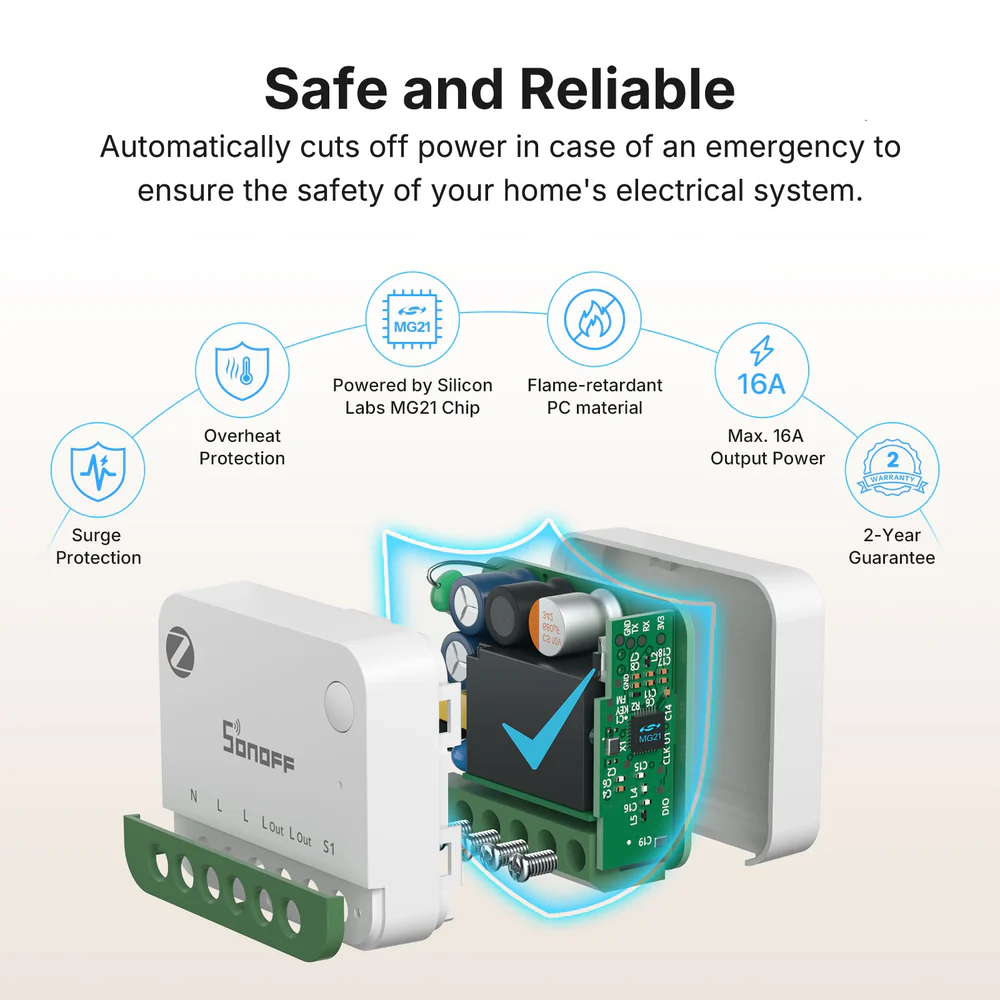

Spínač umožňuje nastavit vlastní mezní hodnoty proudu, napětí a výkonu a nabízí ochranu proti přetížení, nadproudu, přepětí i podpětí. Když okruh některý z limitů překročí, modul automaticky odpojí výstup a chrání tak připojený spotřebič i instalaci. K bezpečnosti přispívá také přepěťová a tepelná ochrana a samozhášivý polykarbonátový kryt. Tato vícevrstvá ochrana je důležitá zejména u výkonnějších spotřebičů, jako jsou přímotopy, varné konvice nebo trouby, kde hrozí riziko přetížení. Reakce probíhá podle reálně naměřených hodnot, takže ochrana jemně doplňuje jisticí prvky v rozvaděči.

Detekce dokončení úkolu a připomínka údržby

Sledováním změn odběru dokáže modul rozpoznat reálný provozní stav spotřebiče do 16 A, například kávovaru, trouby nebo pračky, a poslat upozornění, jakmile úkol skončí. Notifikace se odešle, když spotřeba zůstane pod nastaveným prahem po definovanou dobu; zpoždění přitom brání falešnému vyhodnocení během krátkých výkyvů, jako je napouštění a vypouštění pračky. Druhou chytrou funkcí je připomínka údržby: systém načítá dobu provozu nad zadaným prahem a upozorní, když je čas na servis. Tyto funkce se hodí u spotřebičů s cyklickým provozem nebo u zařízení vyžadujících pravidelnou údržbu. Místo hlídání se tak na dokončení nebo servis upozorníte sami.

Univerzální spínací režimy a instalace

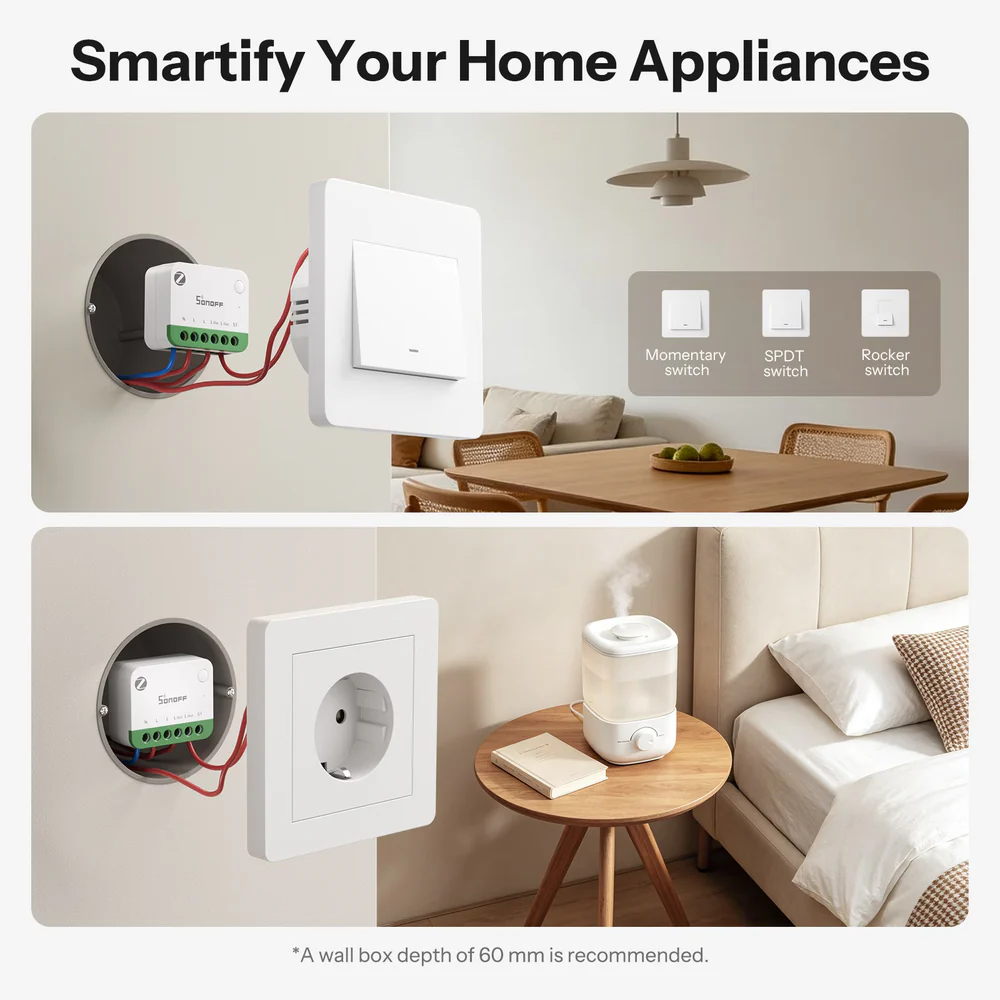

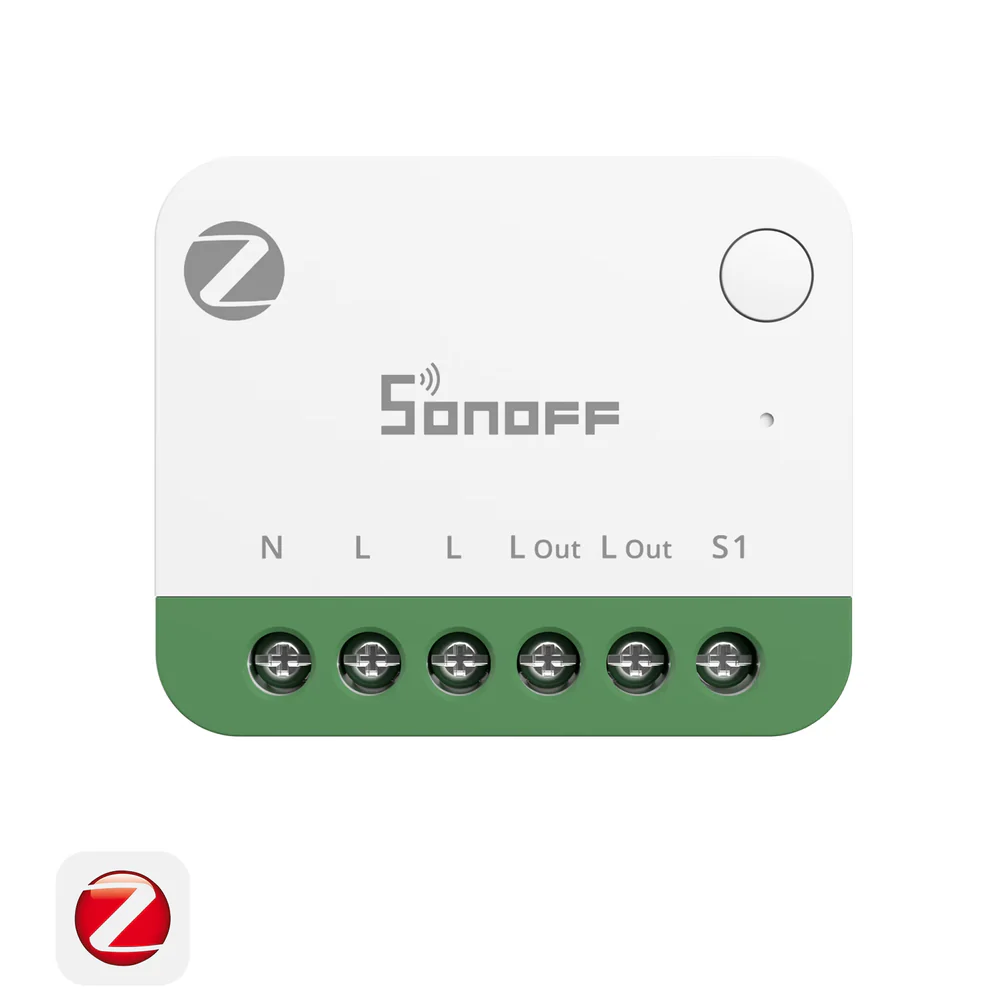

Modul má vstup S1 pro připojení původního fyzického vypínače a podporuje tlačítkový, přepínací (SPDT) i kolébkový spínač, takže umožní levný a rychlý retrofit beze změny stávajícího ovládání. Instaluje se zapuštěně do instalační krabice za vypínač nebo zásuvku, doporučená hloubka krabice je 60 mm. Doporučený průřez vodičů je 0,75 až 2,5 mm2 (18–14 AWG), pouze měděné vodiče SOL/STR. Modul má dvě paralelní výstupní svorky L Out; pokud k oběma připojíte zátěž, spínají se současně. Funkce odděleného relé (detach relay) navíc umožní, aby chytrá světla zůstala napájena i po vypnutí nástěnného vypínače a zůstala tak stále ovladatelná.

Zigbee router a režim Proximity bez brány

MINI-ZB1GSP funguje jako Zigbee router (opakovač), přeposílá komunikaci dalším zařízením a rozšiřuje tak dosah a stabilitu sítě. Efektivní komunikační vzdálenost k bráně je ve výchozím stavu 180 m, s aktivovaným režimem Turbo až 250 m. Pokud bránu nemáte nebo je signál nestabilní, lze využít režim Proximity, kdy se telefon připojí přímo přes Bluetooth pro základní ovládání a nastavení. Díky Zigbee bindingu navíc může například tlačítko ovládat modul přímo, po jednorázovém nastavení v Home Assistant i bez brány. Tyto možnosti zvyšují spolehlivost provozu i v případech, kdy je síť na hranici dosahu.

Časovače, scény a hlasové ovládání

Modul podporuje časové plány, chytré scény i hlasové ovládání. Časovače se hodí pro pravidelné spínání spotřebičů v daných intervalech, scény pak umožňují propojit spínač s dalšími zařízeními, například rozsvítit světlo při detekci pohybu. Po propojení s aplikací eWeLink lze okruh ovládat hlasem přes Amazon Alexa nebo Google Home, k tomu je potřeba kompatibilní reproduktor. Centralizovat ovládání více zařízení lze i přes panel SONOFF NSPanel Pro, který může zároveň sloužit jako Matter Bridge pro zapojení do Apple Home.

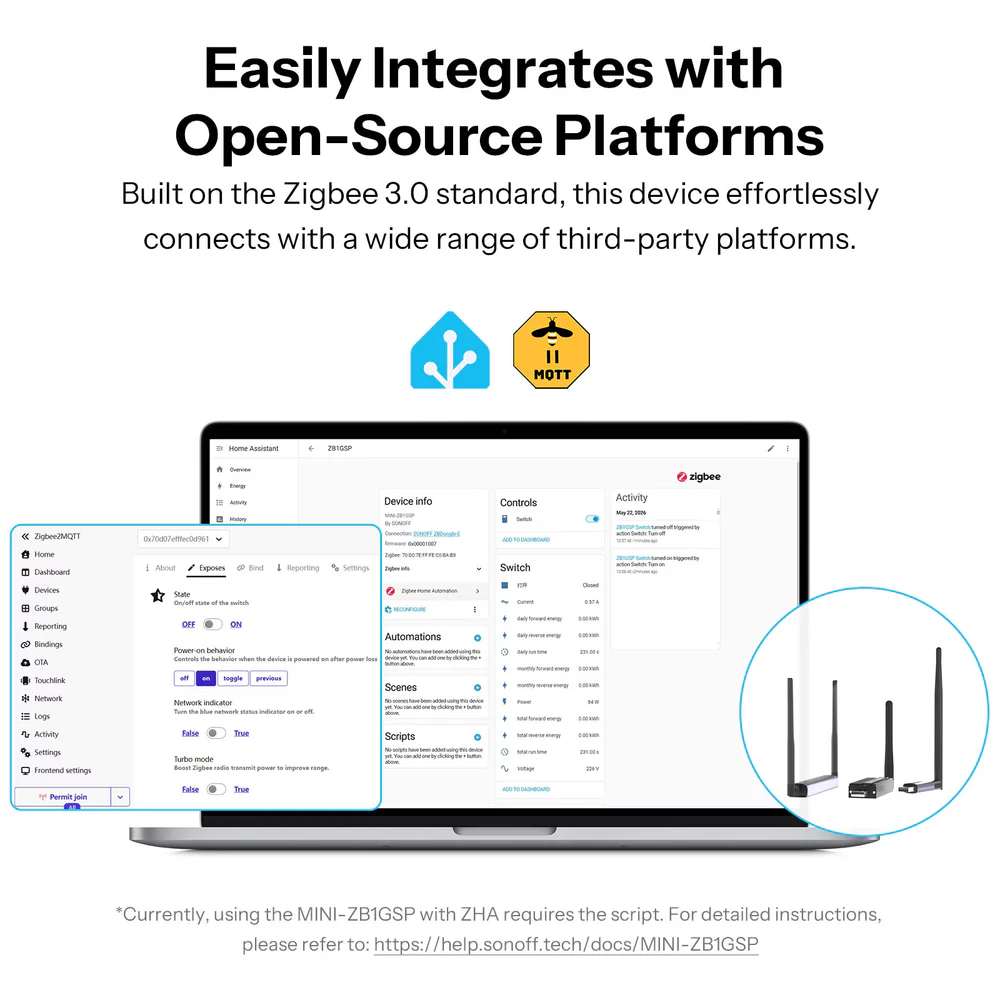

Integrace do otevřených platforem

Protože je MINI-ZB1GSP postaven na standardu Zigbee 3.0, snadno se připojí k otevřeným platformám jako Home Assistant nebo Zigbee2MQTT, kde se zpřístupní stav spínače i naměřené veličiny napětí, proudu, výkonu a energie. Pro přidání do ZHA je u tohoto modelu zatím potřeba doplňkový skript, stejně jako pro zobrazení energetických dat v Samsung SmartThings. Široká kompatibilita umožňuje zapojit modul prakticky do libovolného smart home ekosystému.

Varianty a alternativy

Pokud potřebujete spínat výkonnější okruhy nebo montovat na DIN lištu do rozvaděče, je vhodnou alternativou SONOFF BASIC-ZB1GSP se zatížitelností 32 A. Když chcete pouze měřit spotřebu bez spínání, postačí modul SONOFF Mini PM (MINI-ZB1GP). Naopak pokud měření spotřeby nepotřebujete a stačí vám samotné chytré spínání, je levnější volbou SONOFF ZBMINIR2. Volba mezi modely závisí na požadovaném zatížení, způsobu montáže a tom, zda potřebujete měření spotřeby.

Parametry

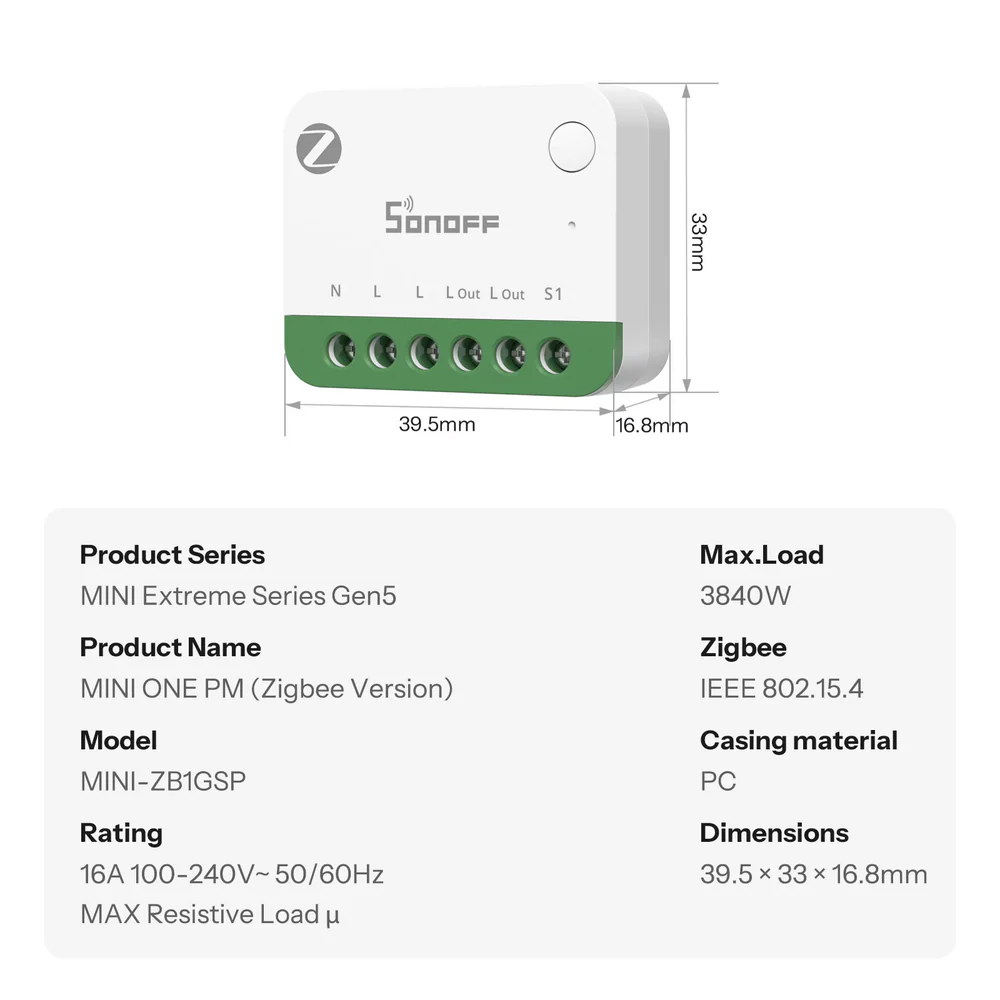

Modul je určen pro vnitřní zapuštěnou instalaci a pracuje v rozsahu teplot -10 °C až 40 °C a vlhkosti 10–90 % RH bez kondenzace. Kryt je z bílo-zeleného polykarbonátu, rozměry činí 39,5 × 33 × 16,8 mm a hmotnost 27,3 g. K instalaci je nutný nulový vodič.

Časté dotazy

Potřebuje MINI-ZB1GSP nulový vodič a Zigbee bránu?
Ano, k instalaci je nutný nulový vodič. Pro plnohodnotný provoz a vzdálené ovládání potřebuje kompatibilní Zigbee bránu; pro základní ovládání bez brány lze využít režim Proximity.

Zvládne modul měřit i výrobu z fotovoltaiky?
Ano. Disponuje obousměrným měřením a výrobu lze v aplikaci nastavit jako zápornou hodnotu, takže sleduje spotřebu i dodávku například z balkonové elektrárny.

Jaké zátěže spínač zvládne?
Maximální proud je 16 A a maximální odporová zátěž 3840 W při 100–240 V~. Hodí se tak i pro výkonnější spotřebiče.

Funguje měření i při výpadku připojení?
Při dočasném výpadku spojení se data ukládají lokálně a po obnovení se synchronizují. Při úplném odpojení napájení se spotřeba neukládá.

Lze jej použít se stávajícím vypínačem?
Ano. Přes vstup S1 podporuje tlačítkový, přepínací i kolébkový spínač, takže umožní chytrý retrofit beze změny původního ovládání.

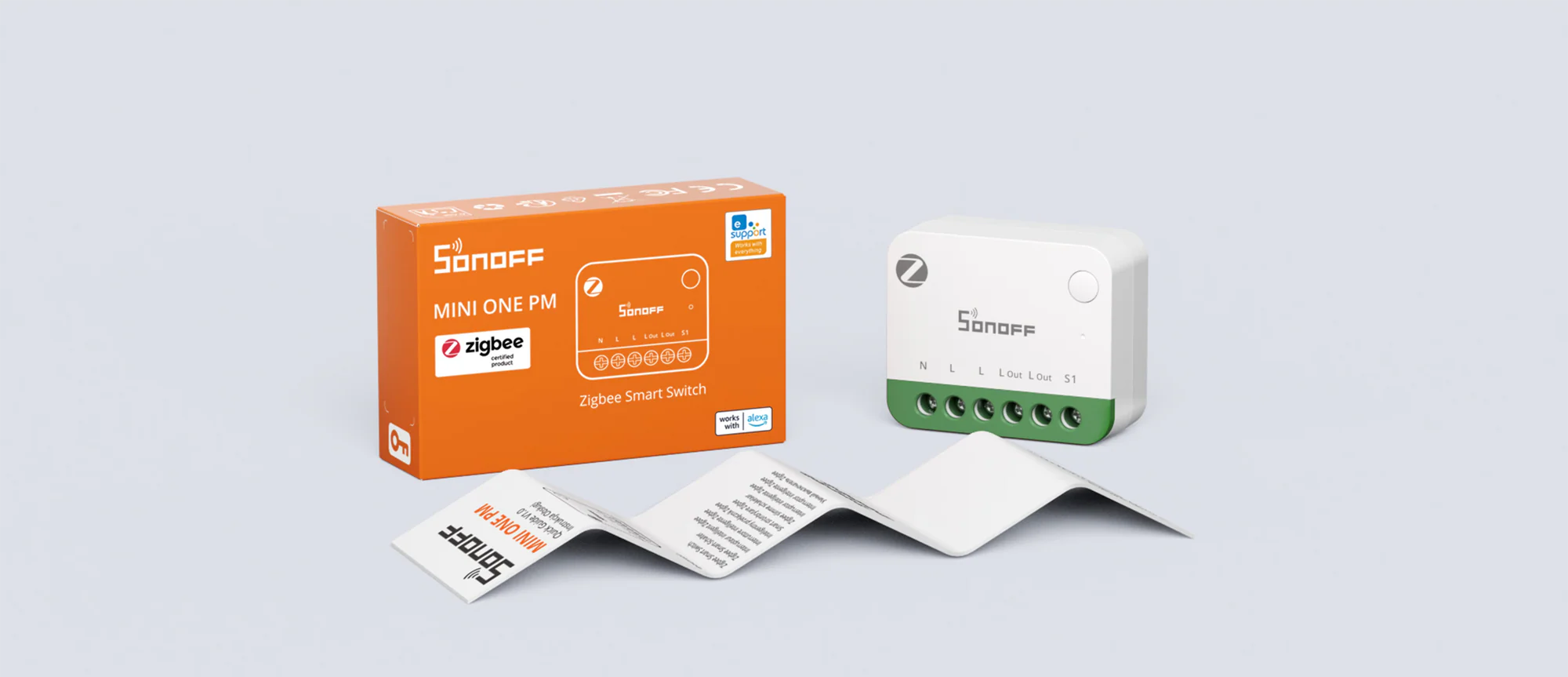

Balení obsahuje spínací modul MINI-ZB1GSP a stručný návod.
