Sonoff Mini PM MINI-ZB1GP Zigbee modul pro měření spotřeby

Detailní popis produktu

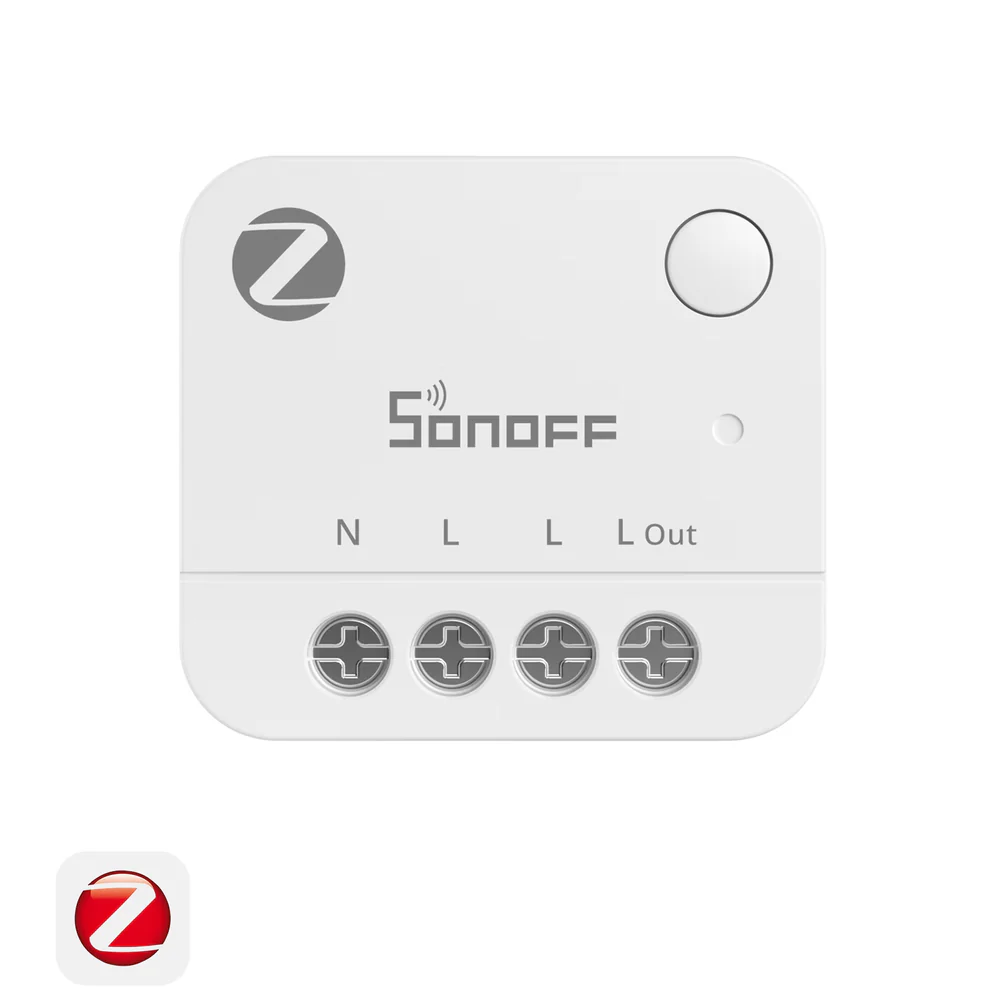

Sonoff MINI-ZB1GP, prodávaný pod názvem Mini PM, je Zigbee modul pro měření spotřeby z řady MINI Extreme Gen5. Díky velmi malým rozměrům se vejde do instalační krabice za stávající spotřebič nebo zásuvku a změní libovolnou zátěž v měřené místo, aniž by bylo nutné cokoli vyměňovat. Je to čistě měřicí zařízení, takže zátěž nespíná ani neovládá, pouze sleduje její odběr a předává naměřená data do chytré domácnosti. Komunikuje bezdrátově přes Zigbee 3.0 (IEEE 802.15.4) a pro provoz vyžaduje kompatibilní Zigbee bránu a nulový vodič.

Modul průběžně měří napětí, proud, výkon i energii v rozsahu do 16 A (3840 W) a doplňuje měření o vyúčtování nákladů, hlídání mezních hodnot a chytré funkce jako detekce dokončení úkolu nebo připomínka údržby. Hlavním čipem je Silicon Labs EFR32MG21 a kryt je z bílého samozhášivého polykarbonátu. Hodí se všude tam, kde chcete získat přehled o spotřebě konkrétního okruhu, ale nepotřebujete jej dálkově vypínat.

Měření spotřeby a vyúčtování nákladů

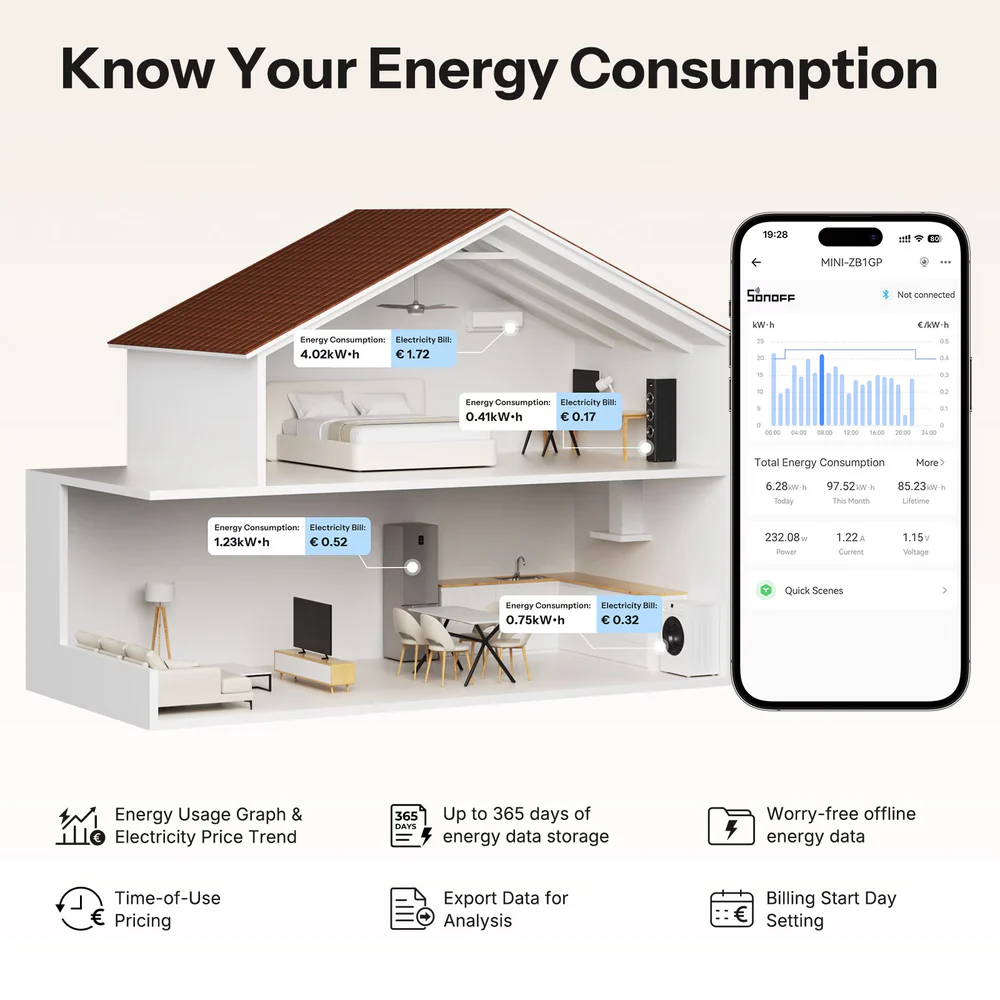

Integrované měření průběžně sleduje napětí, proud, okamžitý výkon i celkovou odebranou energii připojeného okruhu. Aplikace zobrazuje data v přehledných grafech po hodinách, dnech i měsících a umožňuje odhalit, které spotřebiče odebírají nejvíc. Spotřebu lze přepočítat na peníze pomocí vlastní měny a sazeb, podporováno je i vícepásmové vyúčtování (time-of-use) pro tarify s různou cenou v různou dobu. Naměřená data se ukládají do historie a dají se exportovat pro další analýzu. Pokud je zařízení dočasně offline, údaje se ukládají lokálně a po obnovení spojení se synchronizují; při úplném odpojení napájení se neukládají.

Obousměrné měření pro fotovoltaiku

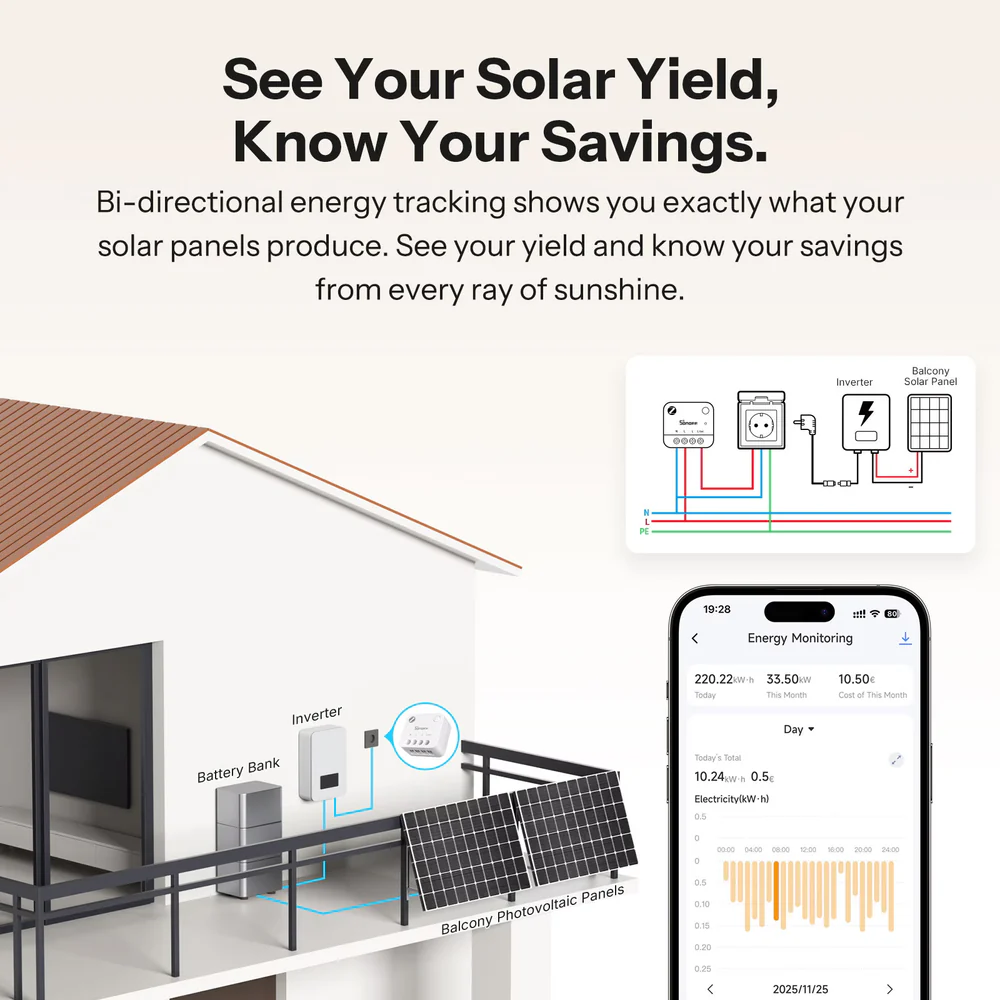

MINI-ZB1GP podporuje obousměrné měření, takže kromě odběru ze sítě umí sledovat i energii vyrobenou fotovoltaikou, například balkonovou elektrárnou. V aplikaci lze výrobu nastavit jako zápornou hodnotu, čímž se oddělí spotřeba od dodávky. Díky tomu vidíte, kolik energie panely skutečně vyrobí a jakou tím dosáhnete úsporu. Tato funkce je užitečná pro majitele malých solárních systémů, kteří chtějí mít přehled o výnosu a návratnosti. Měření tak slouží nejen ke kontrole spotřeby, ale i k vyhodnocení vlastní výroby.

Jednoduchý retrofit a scénáře použití

Modul se zapojuje za stávající zátěž nebo do zásuvkové krabice, takže z běžného spotřebiče nebo zásuvky udělá měřené místo bez výměny zařízení. Hodí se ke sledování spotřeby energeticky náročných spotřebičů, jako jsou lednice, myčka, pračka nebo klimatizace, u nichž chcete znát reálný odběr. Protože nespíná, je vhodný i tam, kde nesmí dojít k přerušení napájení, ale potřebujete přehled o spotřebě. Instaluje se zapuštěně, doporučená hloubka instalační krabice je 60 mm. Tím se z obyčejné zásuvky stane zdroj dat o spotřebě, aniž by to ovlivnilo funkci připojeného spotřebiče.

Detekce dokončení úkolu a připomínka údržby

Sledováním změn odběru dokáže modul rozpoznat reálný provozní stav spotřebiče do 16 A a poslat upozornění, jakmile úkol skončí. Notifikace se odešle, když spotřeba zůstane pod nastaveným prahem po definovanou dobu; zpoždění přitom brání falešnému vyhodnocení během krátkých výkyvů, jako je napouštění a vypouštění pračky. Druhou chytrou funkcí je připomínka údržby, kdy systém načítá dobu provozu nad zadaným prahem a upozorní, když je čas na servis. Tyto funkce se hodí u spotřebičů s cyklickým provozem nebo u zařízení vyžadujících pravidelnou údržbu. Místo neustálé kontroly se tak na dokončení nebo servis upozorníte sami.

Hlídání mezních hodnot a bezpečnost

Modul umožňuje nastavit vlastní mezní hodnoty proudu, napětí a výkonu a nabízí hlídání proti přetížení, nadproudu, přepětí i podpětí. Protože jde o měřicí zařízení bez relé, sám zátěž neodpojuje; při překročení prahu odešle do aplikace upozornění na neobvyklou spotřebu, případně může v rámci scény spustit jiné chytré zařízení, které okruh odpojí. K bezpečnosti přispívá také samozhášivý polykarbonátový kryt. Toto hlídání je užitečné zejména u výkonnějších spotřebičů, kde chcete být včas varováni před neobvyklým stavem. Reakce probíhá podle reálně naměřených hodnot, takže měření slouží i jako prvek dohledu nad elektrickou bezpečností.

Zigbee router a integrace

MINI-ZB1GP funguje jako Zigbee router (opakovač), přeposílá komunikaci dalším zařízením a rozšiřuje tak dosah a stabilitu sítě. Efektivní komunikační vzdálenost k bráně je ve výchozím stavu 180 m, s aktivovaným režimem Turbo až 250 m. Díky standardu Zigbee 3.0 se snadno připojí k otevřeným platformám jako Home Assistant nebo Zigbee2MQTT, kde se zpřístupní naměřené veličiny napětí, proudu, výkonu a energie. Pro přidání do ZHA je u tohoto modelu zatím potřeba doplňkový skript, stejně jako pro zobrazení energetických dat v Samsung SmartThings. Do Apple Home jej lze zapojit přes Matter Bridge, například přes panel SONOFF NSPanel Pro.

Instalace a zapojení

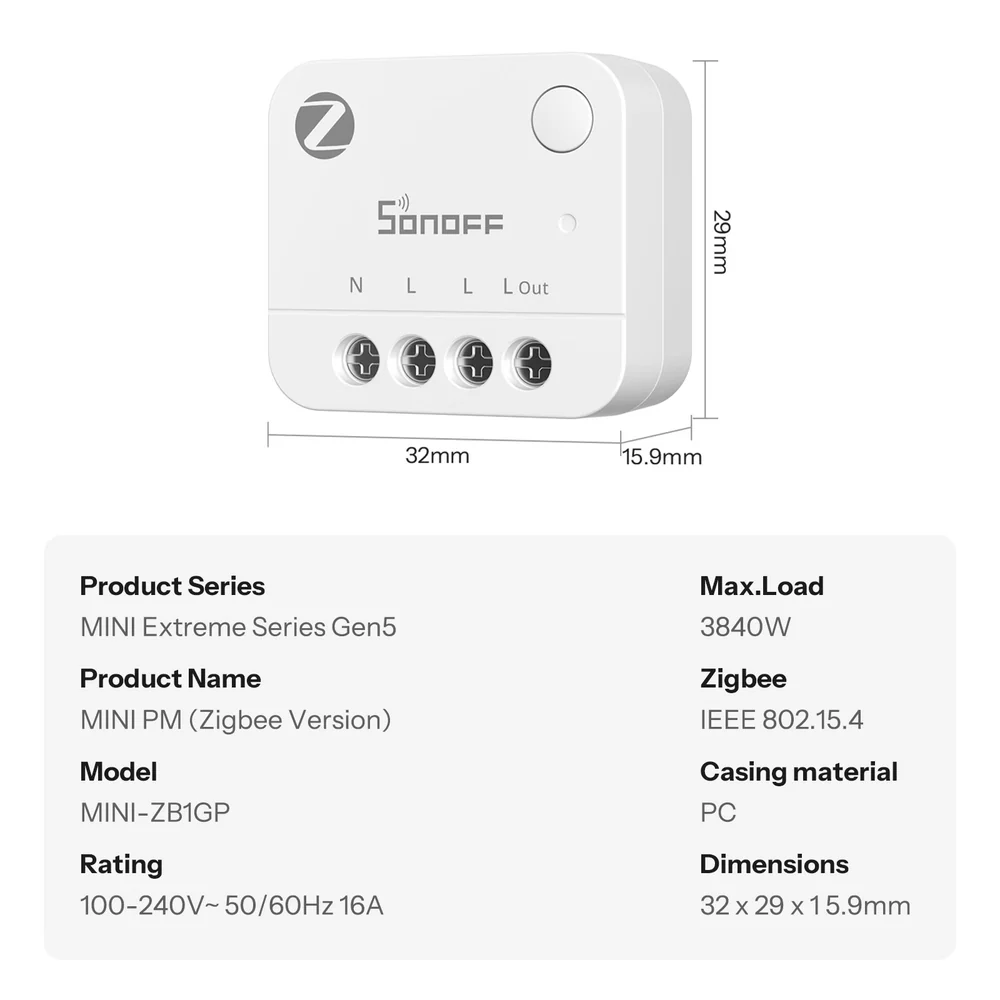

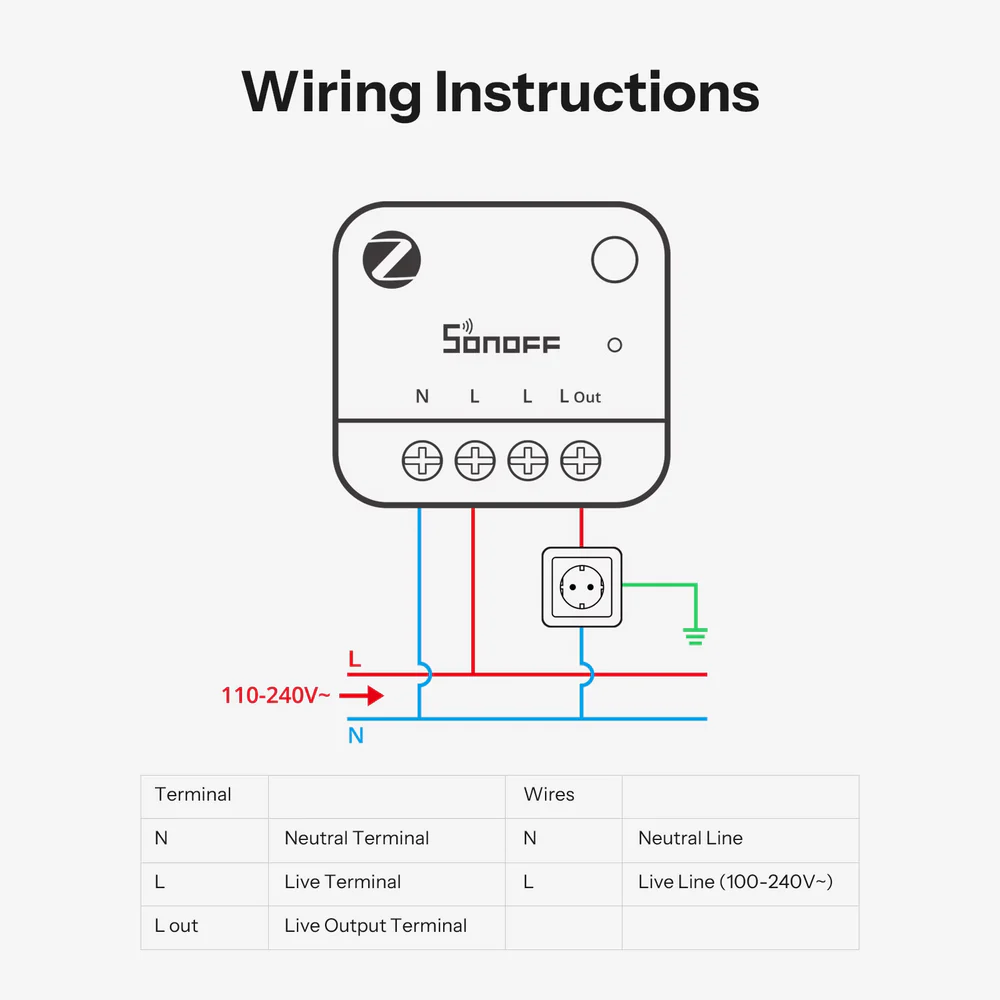

Modul se zapojuje na fázi (L) a nulový vodič (N), výstup L Out vede k zátěži; nulový vodič je pro funkci nutný. Doporučený průřez vodičů je 0,75 až 2,5 mm2 (18–14 AWG), pouze měděné vodiče SOL/STR. Instalace je zapuštěná do vnitřní instalační krabice o doporučené hloubce 60 mm. Provozní teplota je -10 °C až 40 °C; její překročení může modul poškodit. Skladovací teplota se pohybuje v rozsahu -30 °C až 70 °C.

Varianty a alternativy

Pokud kromě měření potřebujete okruh i dálkově spínat, je vhodnou volbou switch verze stejného formátu SONOFF Mini One PM (MINI-ZB1GSP), která měří i spíná do 16 A. Pro spínání výkonnějších okruhů s měřením na DIN liště poslouží SONOFF BASIC-ZB1GSP se zatížitelností 32 A. Alternativním měřicím modulem s podporou více protokolů (Wi-Fi, Bluetooth, Zigbee i Matter) je Shelly EM Mini Gen4. Volba mezi modely závisí na tom, zda potřebujete pouze měřit, nebo i spínat, na požadovaném zatížení a na preferovaném protokolu.

Časté dotazy

Umí MINI-ZB1GP spínat zátěž?
Ne. Jde o čistě měřicí modul bez spínání, který slouží výhradně ke sledování spotřeby a neumožňuje ovládat připojené zařízení.

Potřebuje nulový vodič a Zigbee bránu?
Ano, k instalaci je nutný nulový vodič a pro provoz kompatibilní Zigbee brána.

Co se stane při překročení nastaveného limitu?
Modul sám zátěž neodpojí, protože nemá relé. Odešle upozornění na neobvyklou spotřebu, případně může v rámci scény spustit jiné chytré zařízení, které okruh odpojí.

Zvládne měřit i výrobu z fotovoltaiky?
Ano. Disponuje obousměrným měřením a výrobu lze v aplikaci nastavit jako zápornou hodnotu, takže sleduje spotřebu i dodávku například z balkonové elektrárny.

Funguje měření i při výpadku připojení?
Při dočasném výpadku spojení se data ukládají lokálně a po obnovení se synchronizují. Při úplném odpojení napájení se spotřeba neukládá.

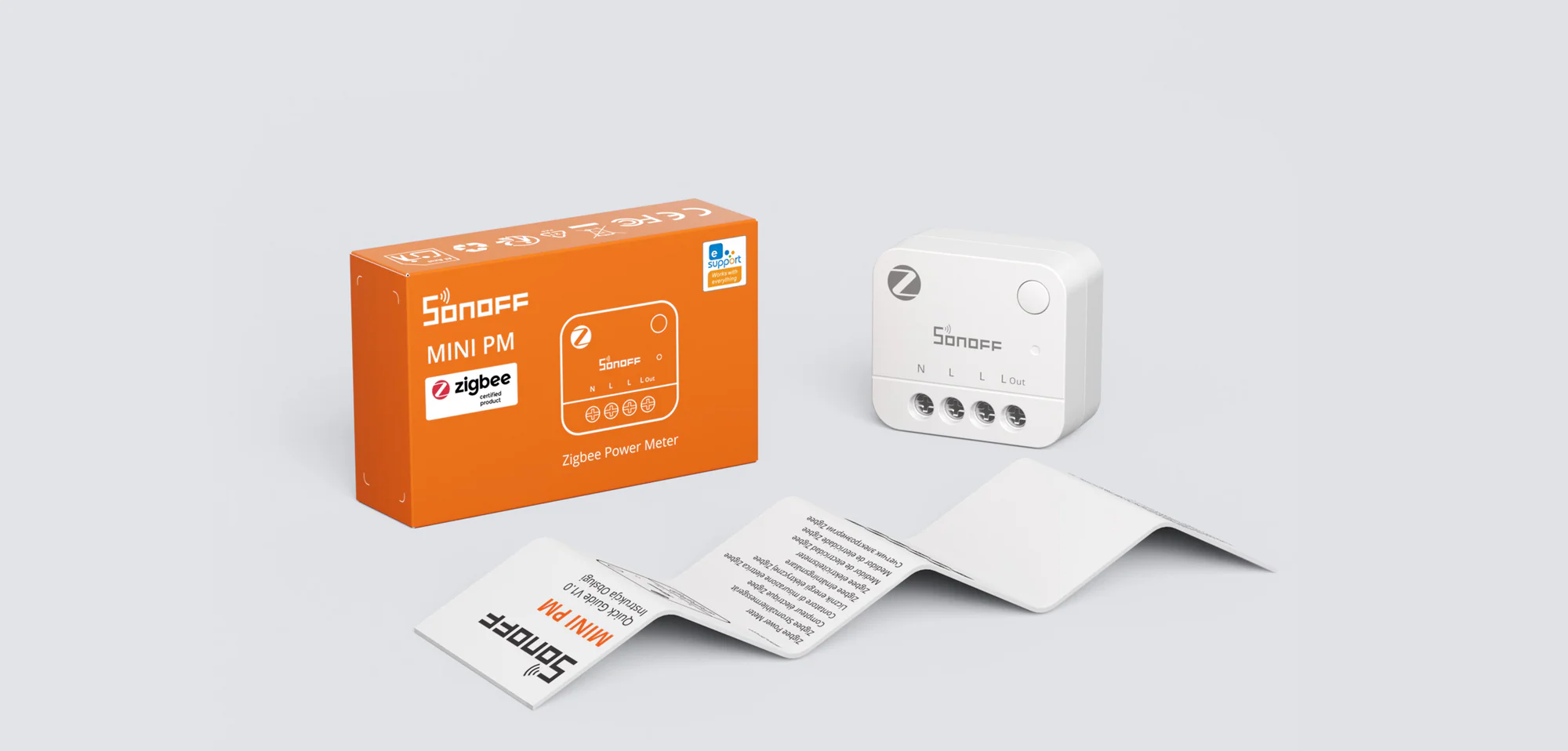

Balení obsahuje měřicí modul MINI-ZB1GP a stručný návod.
