Gledopto WLED ESP32 PWM LED 15A strip controller pro RGB/RGBW/RGBCCT/CCT LED pásky

Detailní popis produktu

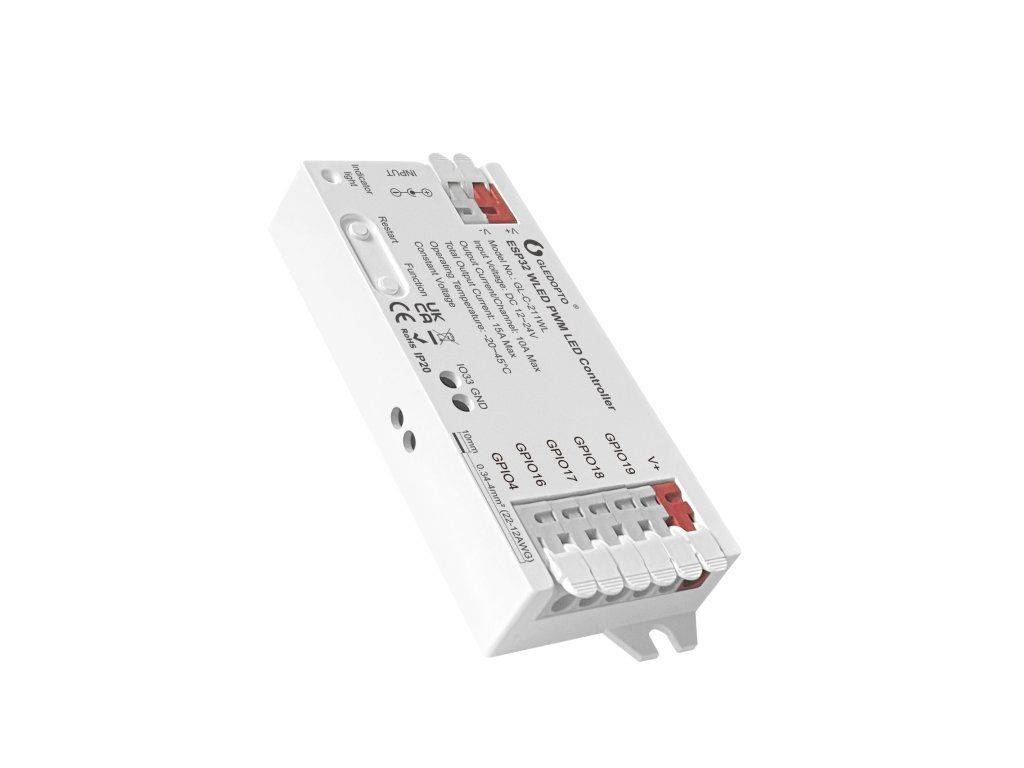

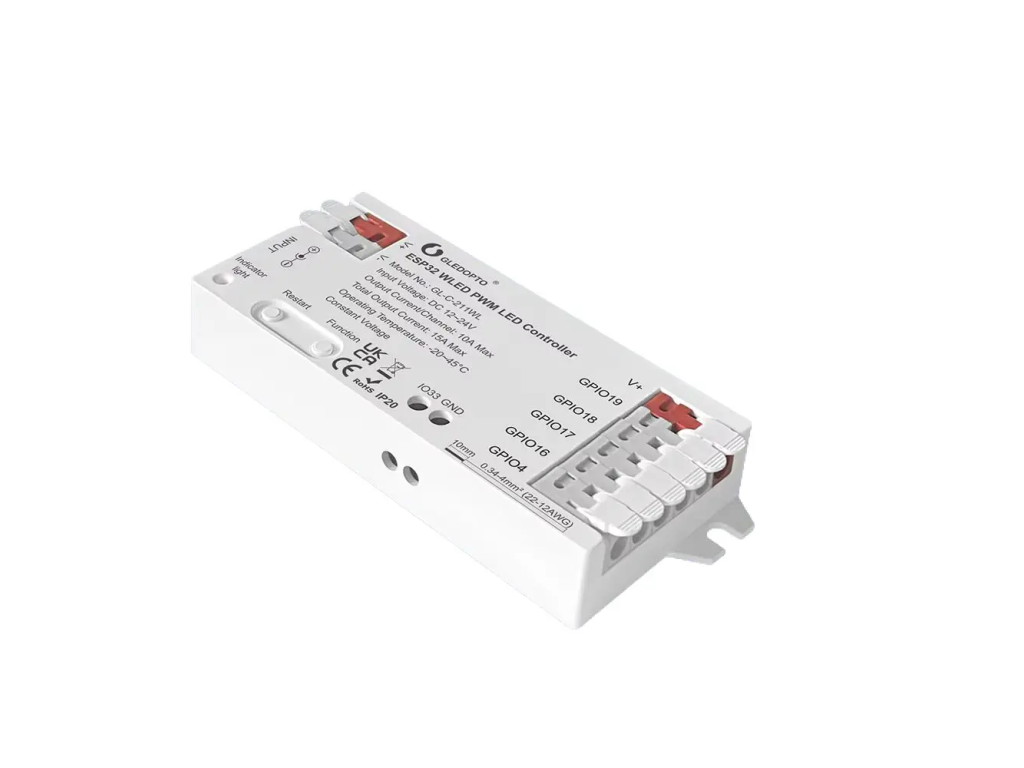

Gledopto GL-C-211WL je chytrý PWM kontrolér pro analogové LED pásky s firmwarem WLED a čipem ESP32. Slouží k řízení klasických LED pásků, kde má každý barevný nebo bílý kanál vlastní vodič a jas se reguluje pomocí PWM. Podporuje konfigurace RGB, RGBW, RGBCCT, CCT a jednobarevné LED pásky.

Zařízení je vhodné pro instalace, kde chcete použít prostředí WLED, ale nepracujete s digitálním RGBIC nebo ARGB páskem. Tento kontrolér neřídí jednotlivé pixely, ale celé výstupní kanály najednou. To je správné řešení pro běžné 12V a 24V LED pásky v nábytku, podhledových lištách, kuchyňských linkách, policích, vitrínách nebo dekorativním osvětlení interiéru.

PWM řízení pro analogové LED pásky

Hlavní funkcí kontroléru je PWM řízení analogových LED pásků. PWM znamená, že kontrolér velmi rychle spíná jednotlivé výstupní kanály a tím reguluje jejich výsledný jas. U RGB pásku řídí samostatně červený, zelený a modrý kanál, u RGBW pásku navíc samostatný bílý kanál a u RGBCCT pásku také teplou a studenou bílou.

V praxi to znamená, že celý LED pásek svítí jako jeden celek, ale kontrolér dokáže plynule měnit barvu, jas a u CCT nebo RGBCCT pásků také teplotu bílé. To je rozdíl proti adresovatelným RGBIC nebo ARGB páskům, kde se ovládají jednotlivé LED body nebo segmenty. GL-C-211WL je proto správná volba pro klasické analogové pásky, nikoliv pro pixelové efekty po jednotlivých LED.

Podpora více režimů dává smysl hlavně při skladování a univerzálním použití. Stejný kontrolér lze nakonfigurovat pro jednobarevný pásek, CCT pásek s nastavitelnou teplotou bílé, RGB pásek, RGBW pásek nebo plnohodnotný RGBCCT pásek. Při instalaci je nutné zvolit odpovídající režim podle skutečného typu připojeného LED pásku.

Analogové PWM řízení je vhodné pro stabilní interiérové osvětlení, kde je důležitý plynulý jas, správná barevnost a možnost integrace do chytré domácnosti. Typicky jde o kuchyňské linky, pracovní osvětlení, nepřímé osvětlení stropů, podsvícení nábytku nebo dekorativní LED pásky. Pokud zákazník chce běžící efekty po jednotlivých pixelech, je potřeba zvolit jiný typ kontroléru pro RGBIC/ARGB pásky.

WLED na čipu ESP32

Kontrolér využívá firmware WLED, který je známý hlavně u LED instalací s lokálním ovládáním a širokými možnostmi nastavení. V případě GL-C-211WL slouží WLED pro ovládání analogových PWM výstupů. Uživatel může přes webové rozhraní nebo aplikaci nastavovat typ LED výstupu, barvy, jas, teplotu bílé, scény a chování zařízení v síti.

ESP32 poskytuje dostatečný výkon a síťové možnosti pro provoz WLED v lokální síti. Zařízení se připojuje přes Wi-Fi a po konfiguraci jej lze ovládat z mobilu, počítače nebo z nadřazeného systému chytré domácnosti. Výhodou WLED je, že není navázané pouze na jednu uzavřenou aplikaci výrobce.

WLED je praktické hlavně pro uživatele Home Assistantu, protože umožňuje lokální integraci bez nutnosti používat cloud. V běžné domácnosti lze kontrolér ovládat přes aplikaci nebo webové rozhraní, v technicky pokročilejší instalaci může být součástí automatizací podle času, přítomnosti, senzorů, scén nebo dalších stavů v systému.

Je ale důležité počítat s tím, že režimy a možnosti WLED závisí na typu připojeného pásku. U analogového PWM pásku nelze vytvořit pixelové efekty, které vyžadují adresovatelné LED. Pokud má být cílem RGBIC/ARGB instalace s efekty po jednotlivých LED, vhodnější je Gledopto WLED ESP32 UART LED strip controller RGBIC/ARGB s mikrofonem nebo kompaktní Gledopto Ultra Mini Smart Wi-Fi IC LED strip controller RGBIC/ARGB s WLED firmwarem.

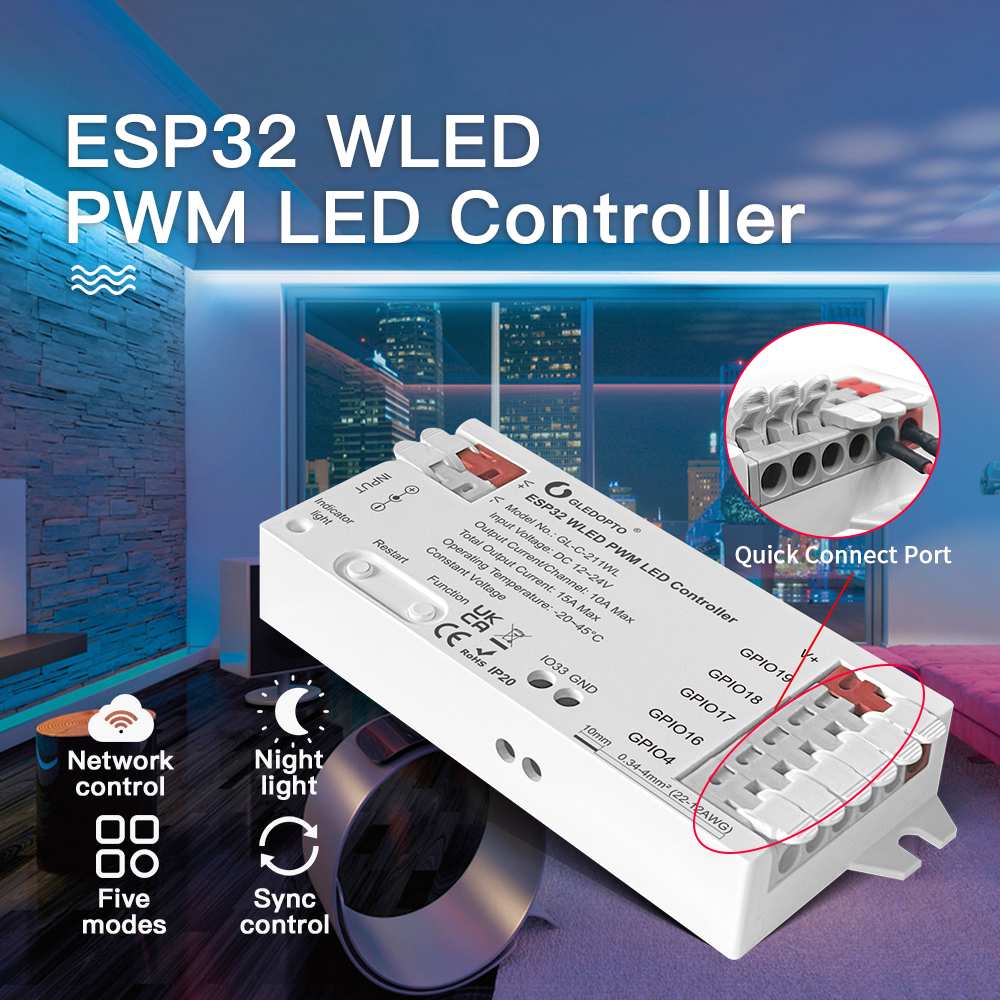

Podpora RGB, RGBW, RGBCCT, CCT a jednobarevných pásků

GL-C-211WL je navržený jako univerzální PWM kontrolér pro několik typů analogových LED pásků. U jednobarevného pásku řídí pouze jas jednoho kanálu. U CCT pásku pracuje se dvěma bílými kanály, obvykle teplou a studenou bílou, a umožňuje měnit teplotu bílé podle požadované atmosféry nebo účelu osvětlení.

U RGB pásku kontrolér míchá barvu ze tří kanálů. U RGBW pásku se k barevným kanálům přidává samostatný bílý kanál, což je vhodnější pro běžné svícení než míchání bílé pouze z RGB. U RGBCCT pásku lze kombinovat barevné efekty s regulovatelnou bílou, tedy s možností nastavit jak barevné světlo, tak teplou nebo studenou bílou.

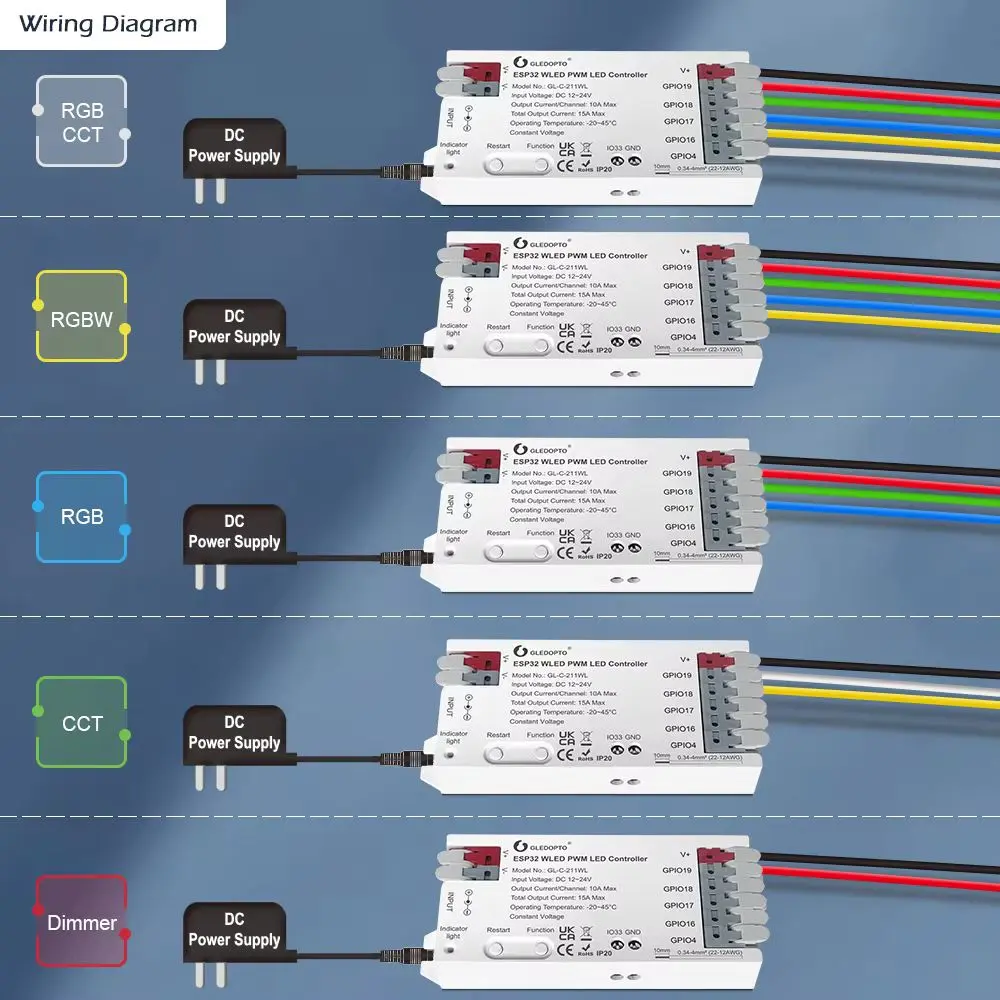

Tato univerzálnost je důležitá hlavně při návrhu osvětlení, protože jeden typ kontroléru pokryje více instalačních scénářů. Zákazník jej může použít pro jednoduché jednobarevné osvětlení pod linkou, CCT pracovní světlo nebo RGBW dekorativní pásek v obývacím pokoji. Důležité je pouze správné zapojení vodičů a správná konfigurace výstupu ve WLED.

Kontrolér pracuje s LED pásky napájenými 12–24 V DC. Výstupní proud je omezen na 15 A celkem a maximálně 10 A na jeden kanál. Výkon instalace proto vždy závisí na napětí pásku, jeho příkonu na metr a délce připojeného pásku. U delších nebo výkonnějších instalací je nutné řešit správné dimenzování napájecího zdroje, vodičů a případné napájení pásku z více míst.

Wi-Fi ovládání bez samostatné Zigbee nebo Tuya brány

GL-C-211WL je Wi-Fi WLED kontrolér, takže pro základní ovládání nepotřebuje Zigbee bránu ani Tuya gateway. Po připojení k Wi-Fi síti lze zařízení ovládat přes rozhraní WLED a začlenit do lokální chytré domácnosti. To je výhodné v instalacích, kde uživatel nechce řešit další centrální jednotku pouze kvůli jednomu LED pásku.

Wi-Fi řešení dává smysl tam, kde je v místě instalace kvalitní signál a kde je požadováno přímé síťové ovládání. Kontrolér se typicky instaluje k napájecímu zdroji a LED pásku, například do podhledu, technické dutiny, nábytku nebo za dekorační panel. Při umístění je potřeba počítat s tím, že kovové konstrukce, zdroje rušení nebo uzavřené rozvaděče mohou Wi-Fi signál zhoršit.

Pokud uživatel preferuje Zigbee nebo RF ovládání v uzavřenějším ekosystému, může být vhodnější Gledopto Zigbee RF Pro 5-in-1 RGBW LED controller 20A. Pokud naopak používá Tuya/Smart Life a chce Wi-Fi/RF kontrolér mimo prostředí WLED, logickou alternativou je Gledopto Wi-Fi RF Tuya 5-in-1 RGBW LED controller 20A.

Pro WLED instalace je možné použít také dálkové ovládání. Pokud má být LED pásek ovládán i fyzicky bez telefonu, lze doplnit Gledopto Wi-Fi dálkový ovladač pro WLED zařízení. To je praktické například v obytných místnostech, kde má světlo ovládat více lidí a nechcete spoléhat pouze na mobilní aplikaci.

Napájení 12–24 V DC a proud až 15 A

Kontrolér se napájí stejnosměrným napětím 12–24 V DC. Stejné napětí musí odpovídat připojenému LED pásku. Nelze tedy kombinovat například 12V pásek s 24V napájecím zdrojem, protože by došlo k poškození pásku. Napájecí zdroj musí být vždy zvolen podle napětí, délky a příkonu konkrétního LED pásku.

Celkový výstupní proud kontroléru je 15 A maximálně. Jeden výstupní kanál může být zatížen maximálně 10 A. Tyto hodnoty jsou důležité při výpočtu maximální délky pásku, protože příkon LED pásku se obvykle uvádí ve wattech na metr. Při 12 V znamená stejný výkon vyšší proud než při 24 V, proto jsou 24V pásky výhodnější u delších instalací.

Výrobce uvádí výkon až 360 W, což odpovídá maximálnímu proudu 15 A při napětí 24 V. Při 12 V je při stejném proudovém limitu maximální výkon přibližně 180 W. V reálné instalaci je vhodné ponechat rezervu a nedimenzovat zdroj ani kontrolér trvale na absolutní maximum.

U delších LED pásků je důležité řešit úbytek napětí na vodičích a samotném pásku. Pokud je pásek napájen pouze z jednoho konce, může na vzdálenějším konci svítit slaběji nebo mít odlišný odstín. U výkonnějších instalací je proto vhodné napájet LED pásek z více míst a použít vodiče s odpovídajícím průřezem.

Ochrana proti přepólování a konstrukce pro vnitřní instalaci

Kontrolér je vyrobený z nehořlavého PC materiálu a má krytí IP20. Je určený pro vnitřní instalaci v suchém prostředí, například do nábytku, podhledu, instalační krabice s dostatečným prostorem nebo technické části LED instalace. Není určený pro venkovní použití bez další ochrany proti vlhkosti a prachu.

Součástí konstrukce je ochrana proti přepólování. Ta pomáhá chránit zařízení při chybném zapojení polarity napájení. Přesto je nutné před připojením vždy ověřit polaritu zdroje, polaritu LED pásku a správné přiřazení jednotlivých kanálů.

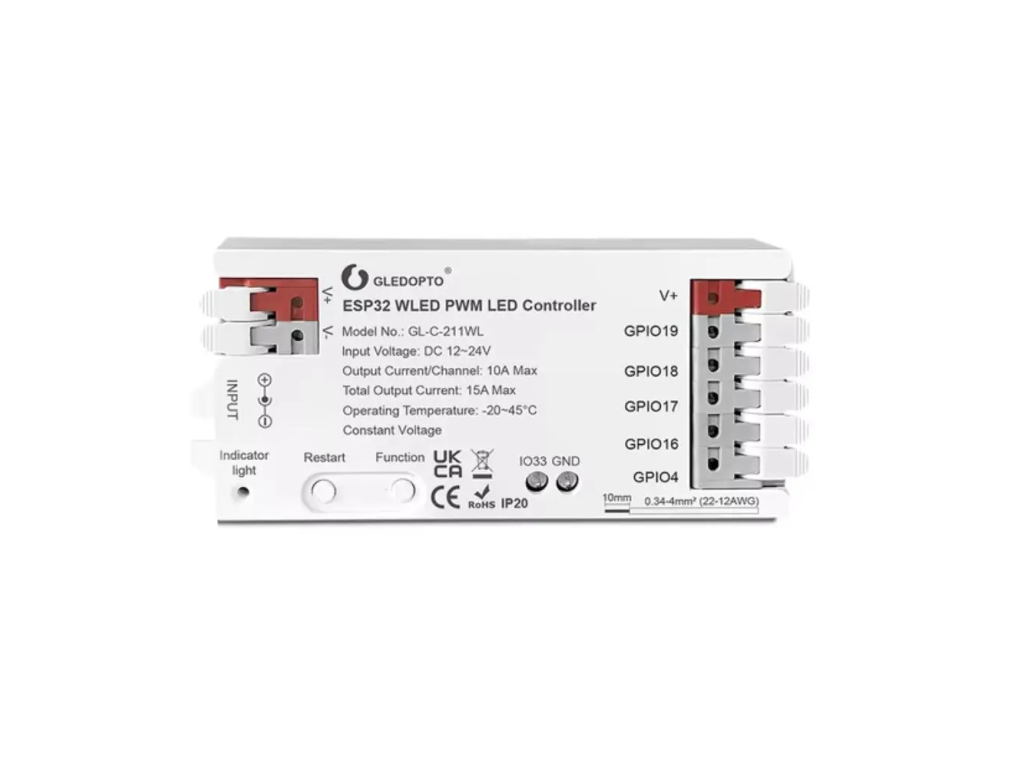

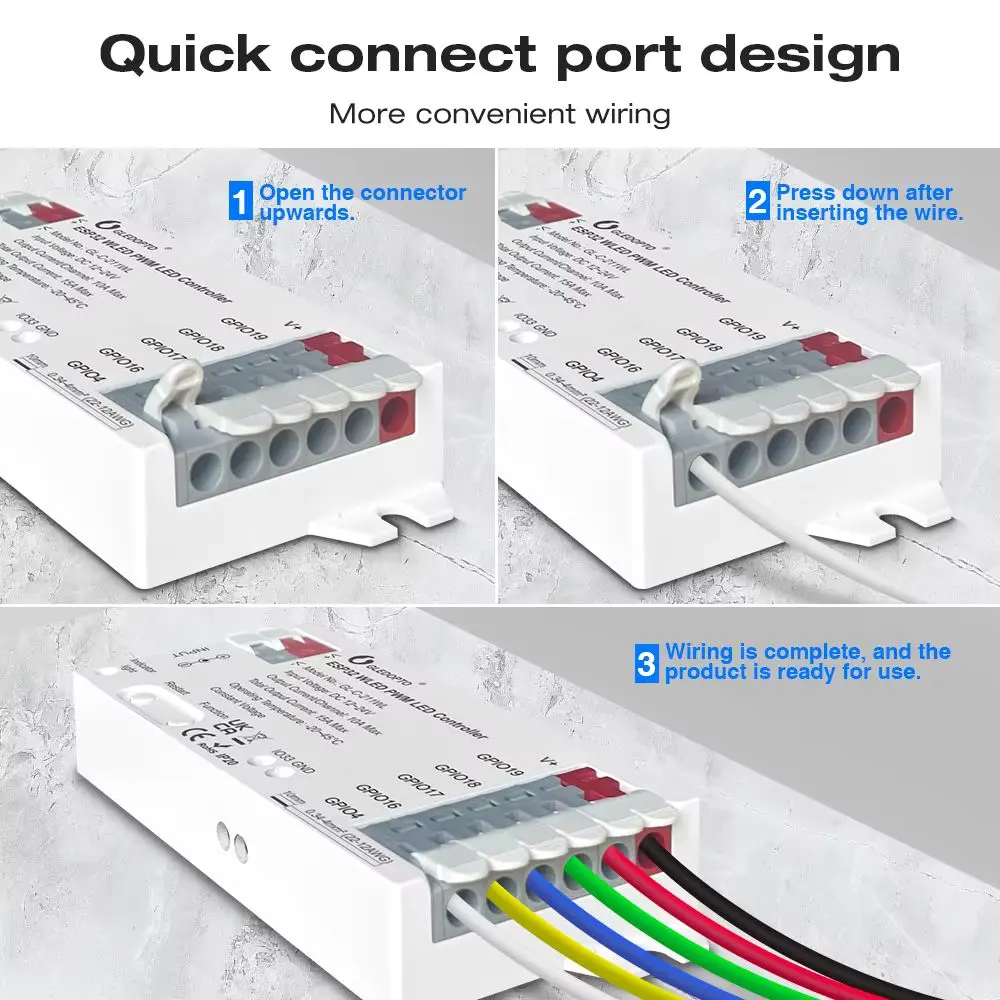

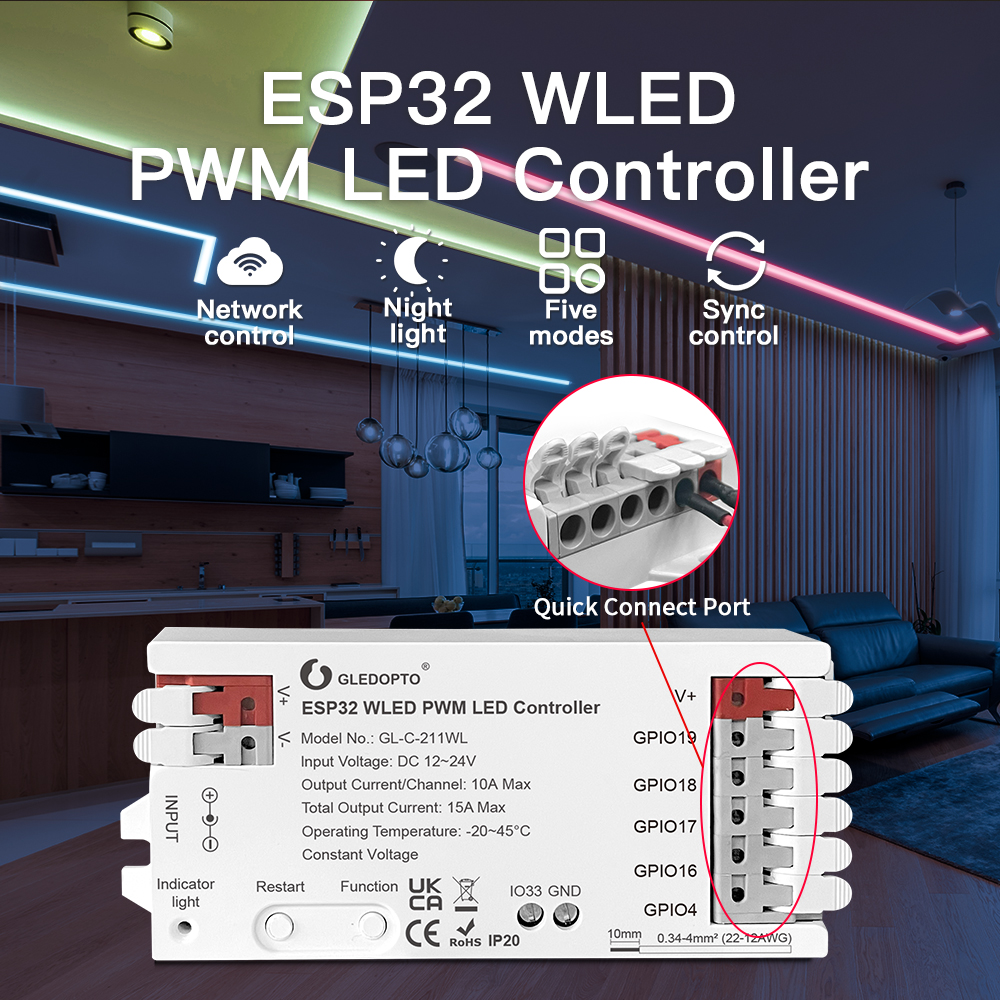

Na těle kontroléru jsou rychlé svorky pro výstupy LED pásku a napájecí konektor. Rychlé svorky usnadňují zapojení vodičů a servisní zásah, protože není nutné používat šroubové svorky. U LED instalací je ale stále potřeba dbát na kvalitní vodiče, správné odizolování a pevné mechanické uložení kabeláže.

Rozměry kontroléru jsou 108 × 45 × 18 mm, takže se vejde i do menších instalačních prostorů. Při montáži je ale vhodné ponechat prostor pro chlazení a kabeláž. LED kontrolér s vyšším proudem by neměl být těsně uzavřený v místě bez možnosti odvodu tepla, zejména pokud pracuje s vyšší zátěží.

Typické scénáře použití

V kuchyni lze GL-C-211WL použít pro CCT LED pásek pod horními skříňkami. Přes WLED lze nastavit studenější bílé světlo pro práci a teplejší bílé světlo pro večerní režim. Pokud je systém napojený do chytré domácnosti, může se osvětlení zapínat podle pohybu, času nebo scény.

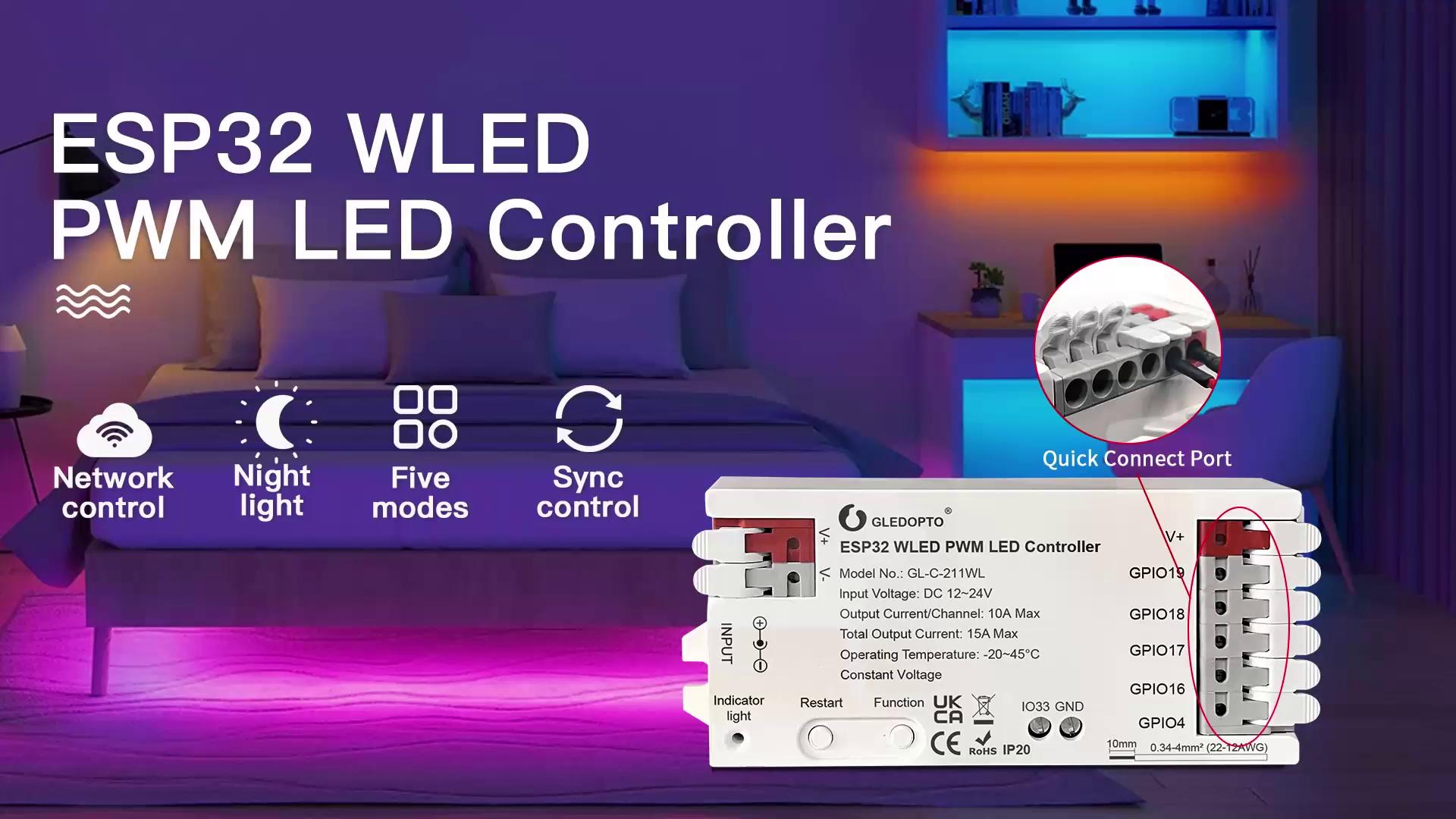

V obývacím pokoji může kontrolér řídit RGBW nebo RGBCCT pásek za televizí, v podhledu nebo za nábytkem. RGB kanály poslouží pro dekorativní barevné scény, samostatný bílý kanál nebo CCT kanály pro praktické svícení. Díky tomu nemusí být LED pásek pouze efektní dekorace, ale může fungovat i jako použitelné ambientní osvětlení.

V technické nebo komerční instalaci lze využít měkčí regulaci jasu a lokální ovládání bez závislosti na cloudové službě. WLED umožňuje centrální správu z lokální sítě a integraci do systémů, které pracují s automatizacemi. To je vhodné například pro vitríny, police, barové osvětlení, recepce nebo designové podsvícení interiéru.

Pokud je cílem venkovní adresovatelná RGBIC/ARGB instalace s WLED efekty, vhodnější volbou je Gledopto WLED ESP32 IP65 LED strip controller RGBIC/ARGB. GL-C-211WL je primárně interiérový PWM kontrolér pro analogové pásky, nikoliv venkovní pixelový kontrolér.

Technické parametry

Obsah balení

• Gledopto GL-C-211WL WLED ESP32 PWM LED kontrolér
• Uživatelská dokumentace
