Gledopto WLED Signal Amplifier - zesilovač signálu

Detailní popis produktu

Gledopto WLED Signal Amplifier je zesilovač signálu WLED, který řeší nejčastější problém digitálních LED instalací: blikání, náhodné barvy a výpadky pixelů při delším kabelu mezi kontrolérem a páskem. Zařízení přijme datový signál, obnoví jeho tvar a úroveň a pošle ho dál. Díky tomu může vedení od zesilovače k pásku měřit až 10 metrů.

Zesilovač není samostatný LED kontrolér. Nemá firmware WLED, nepřipojuje se do sítě a neřídí efekty, slouží výhradně k regeneraci datového signálu. Vkládá se mezi existující WLED kontrolér a digitální pásek, případně mezi dva navazující úseky pásku. Pracuje se všemi běžnými napětími LED systémů od 5 do 48 V DC.

Proč zesilovač signálu WLED potřebujete

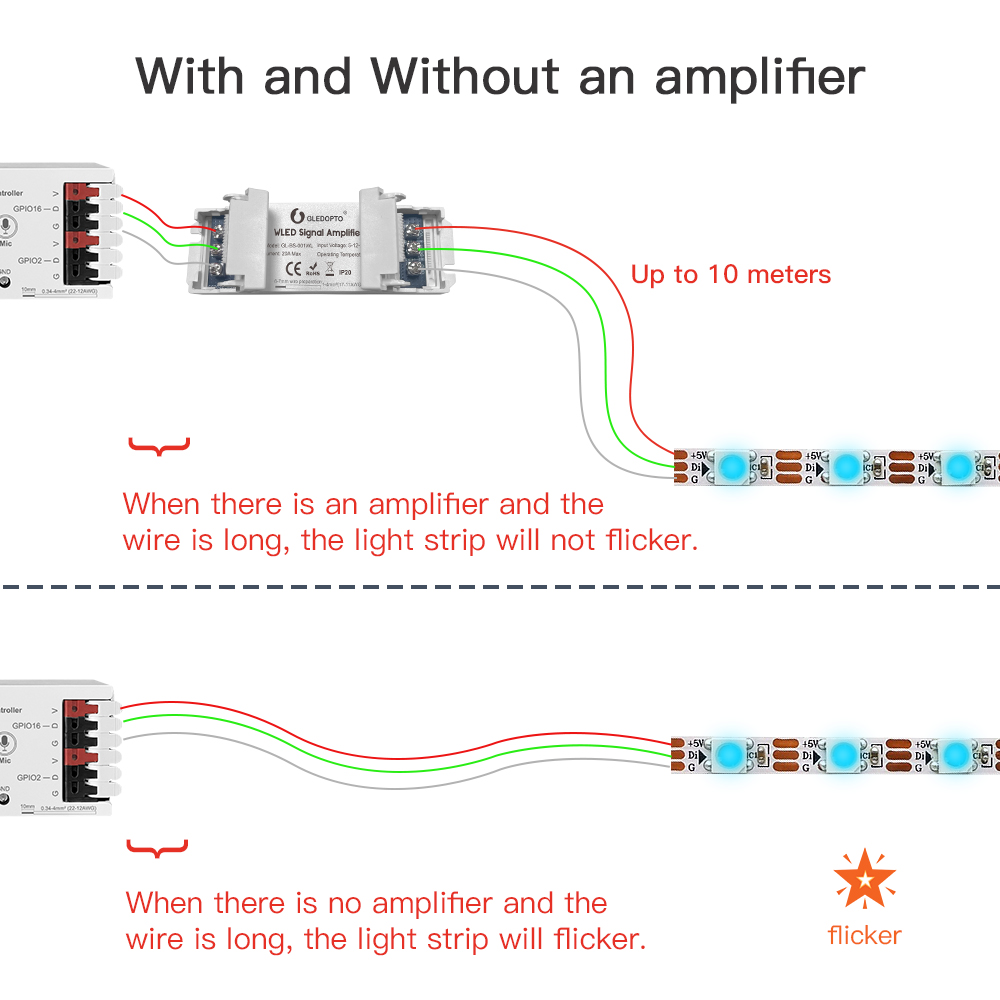

Digitální pásky s čipy WS2811, WS2812B, WS2813, WS2815 nebo SK6812 přijímají data jako rychlý sled impulzů po jednom vodiči. Na delším kabelu se impulzy deformují vlivem kapacity vedení a rušení, a první čip pásku je pak čte chybně. Projevuje se to blikáním, náhodnými barvami nebo tím, že pásek nereaguje vůbec. Zesilovač umístěný u kontroléru signál obnoví a dodá ho do kabelu v plné kvalitě, takže pásek může být až 10 m daleko. Typicky se to týká instalací, kde je kontrolér v rozvaděči, technické místnosti nebo skříni a pásek v jiné části místnosti či bytu.

Zapojení mezi kontrolér a pásek

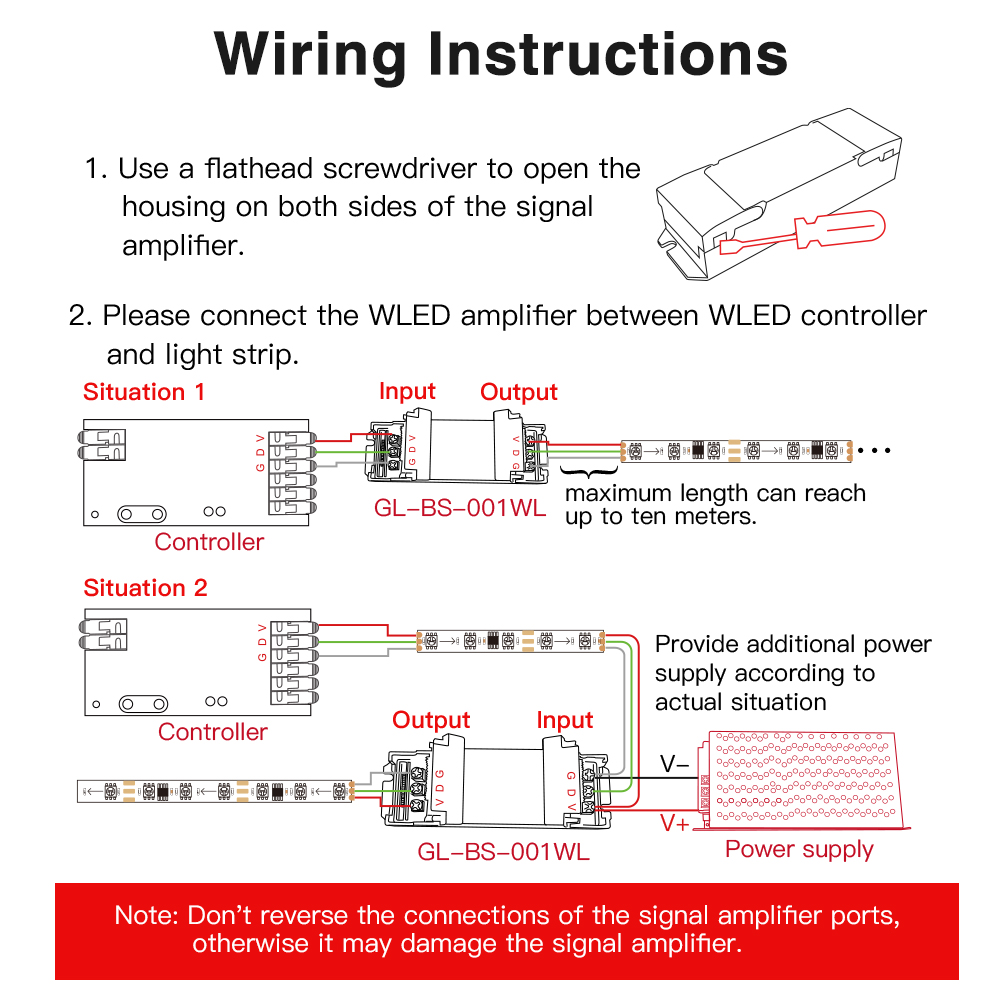

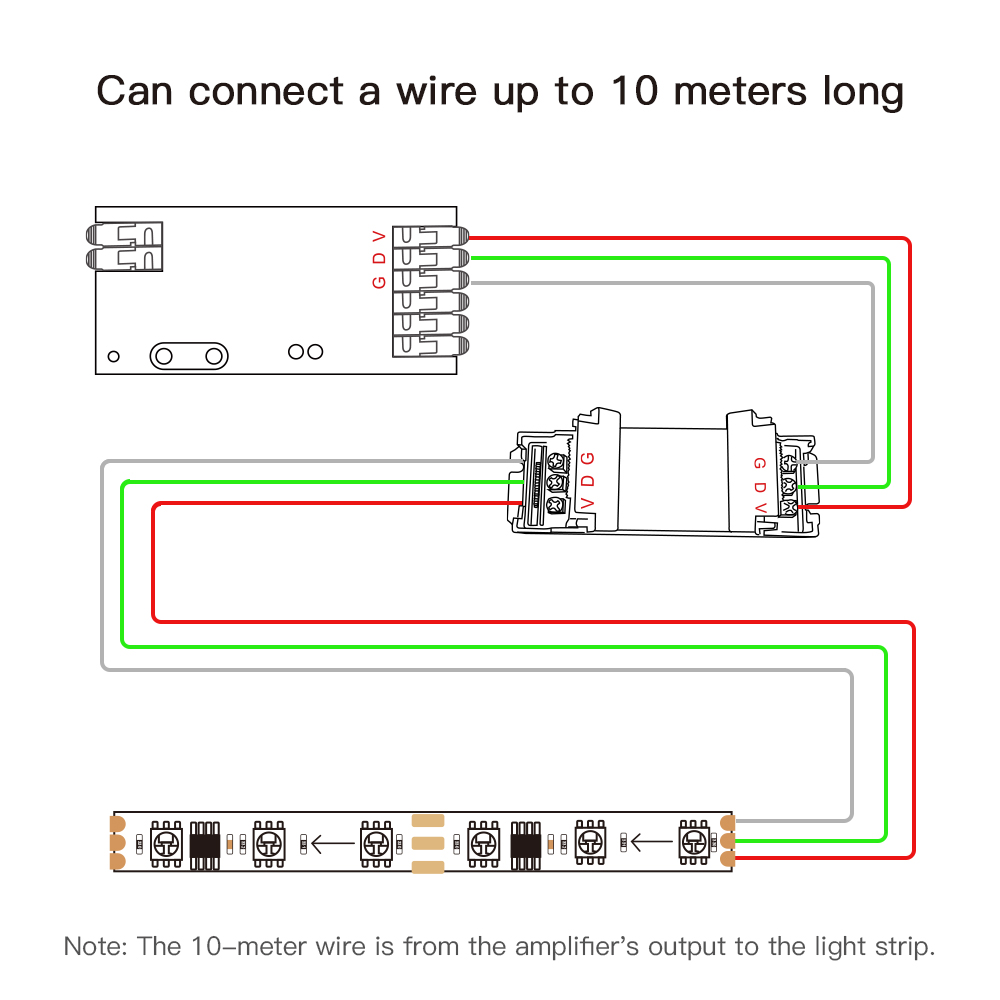

Zesilovač má vstupní svorky V+, DATA a GND a stejné výstupní svorky. Vstup se propojí s výstupem WLED kontroléru, výstup s páskem. Vedení až 10 m platí právě pro úsek od výstupu zesilovače k pásku, zesilovač proto patří co nejblíže ke kontroléru. Přes svorky V+ a GND prochází i napájení pásku s proudem až 20 A. Kryt se na obou stranách otevírá plochým šroubovákem, pod ním jsou šroubové svorky pro vodiče 1 až 4 mm² (17 až 11 AWG) s odizolováním 6 až 7 mm.

Druhou možností je vložit zesilovač mezi dva úseky pásku. Signál se obnoví v místě, kde po průchodu mnoha čipy slábne, a do dalšího úseku lze zároveň přivést doplňkové napájení ze samostatného zdroje. Toto zapojení se hodí u dlouhých souvislých instalací, kde by jinak docházelo k chybám na konci pásku. Při zapojení je nutné dodržet směr: vstup musí být vždy na straně kontroléru. Záměna vstupu a výstupu zesilovač poškodí.

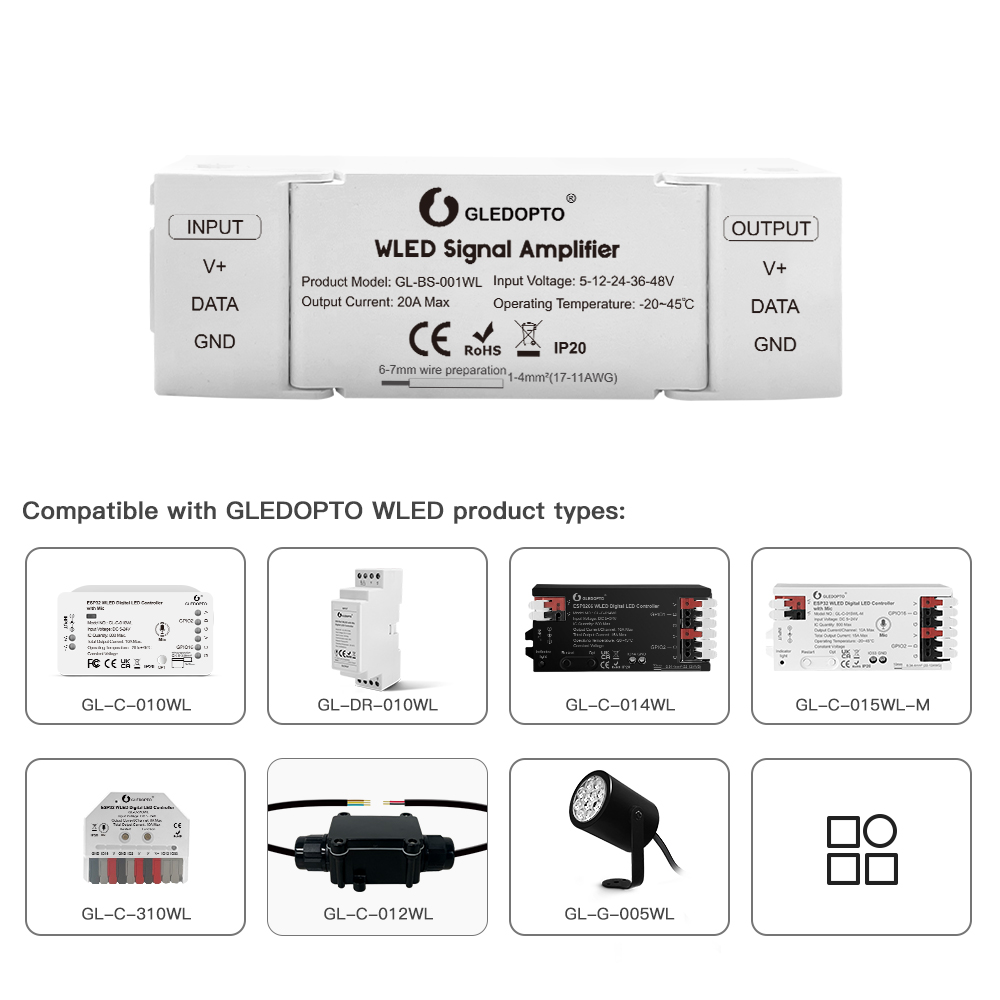

Kompatibilita s WLED kontroléry Gledopto

Zesilovač je určen pro WLED kontroléry Gledopto a podporuje digitální čipy, které tyto kontroléry umí řídit. Hodí se ke kompaktním modelům i k řadě Elite, například k Gledopto Elite 2D-MU nebo Elite 2D-EXMU s Ethernetem. U vícekanálových kontrolérů, jako je Gledopto Elite 4D-EXMU, se zesilovač zařazuje jen do těch větví, které vedou k vzdálenějším páskům. Díky rozsahu 5 až 48 V DC funguje i s pásky 36 a 48 V.

Časté dotazy

Mohu zesilovač použít místo WLED kontroléru?
Ne. Zesilovač neobsahuje firmware ani síťové připojení a sám pásek neřídí. Vždy se zapojuje za existující WLED kontrolér.

Kam zesilovač umístit?
Co nejblíže ke kontroléru. Délka až 10 m platí pro kabel od výstupu zesilovače k pásku, ne od kontroléru k zesilovači.

Co se stane při záměně vstupu a výstupu?
Zesilovač se může poškodit. Vstup INPUT musí být vždy připojen ke kontroléru nebo předchozímu úseku pásku, výstup OUTPUT k pásku.

Snese zesilovač napájení pásku 48 V?
Ano, pracuje v rozsahu 5 až 48 V DC a přes svorky V+ a GND propouští proud až 20 A.
