Gledopto Ultra Mini smart Wi-Fi IC LED strip controller RGBIC/ARGB, WLED, mikrofon

Detailní popis produktu

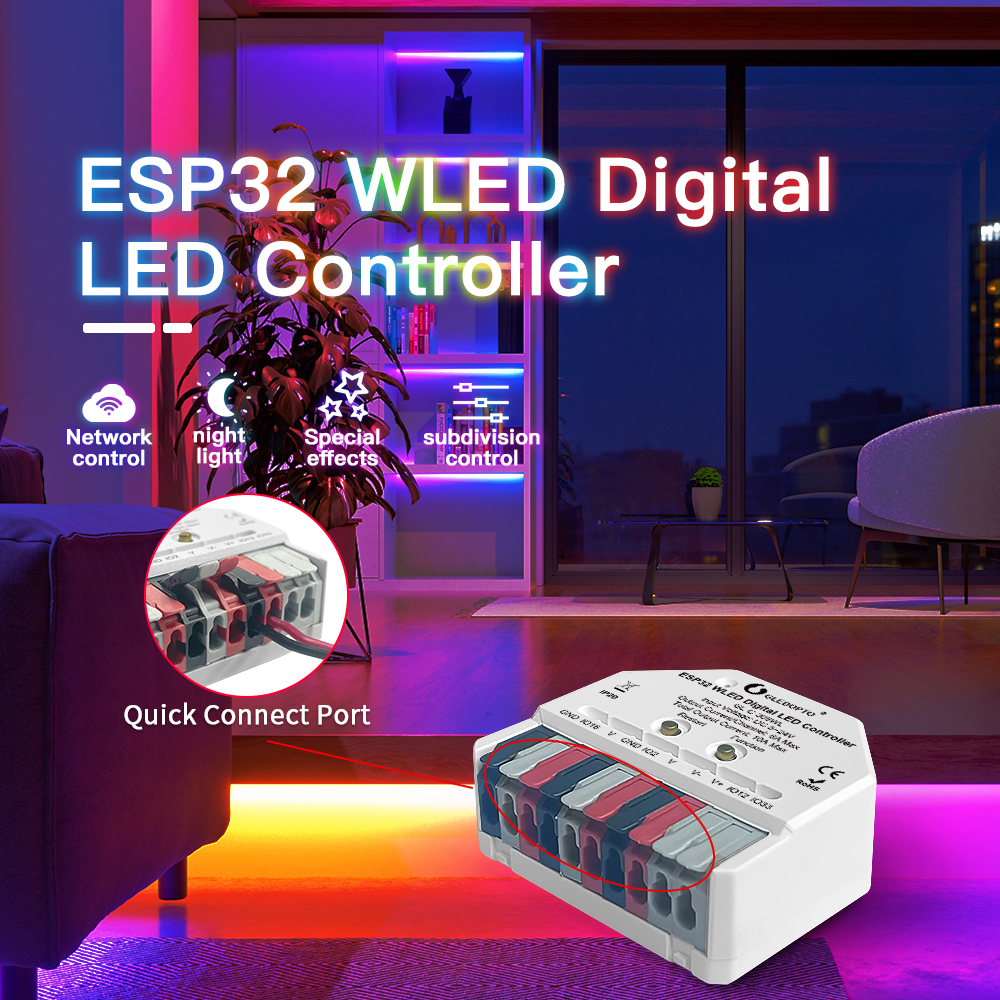

Gledopto Ultra Mini je miniaturní WLED kontrolér pro digitální adresovatelné LED pásky, který se vejde do instalační krabice, rozvodnice nebo za nábytek. Je postavený na mikrokontroléru ESP32 s firmwarem WLED a ovládá se přes Wi-Fi bez cloudu. Při rozměrech 42 × 38 × 17 mm a hmotnosti 20,1 g nabízí dva datové výstupy, vestavěný mikrofon a pružinové svorky, tedy výbavu, kterou běžně mají výrazně větší kontroléry.

Kontrolér je určený pro menší a středně velké instalace, kde je důležité místo: podsvícení šatních skříní, polic, kuchyňské linky, televize nebo schodiště. Je nástupcem modelu bez mikrofonu a přidává funkci světelných efektů podle hudby. Integruje se do Home Assistant přes WLED a lze ho ovládat i dálkovým ovladačem Gledopto.

Mini WLED kontrolér pro montáž do krabice a rozvodnice

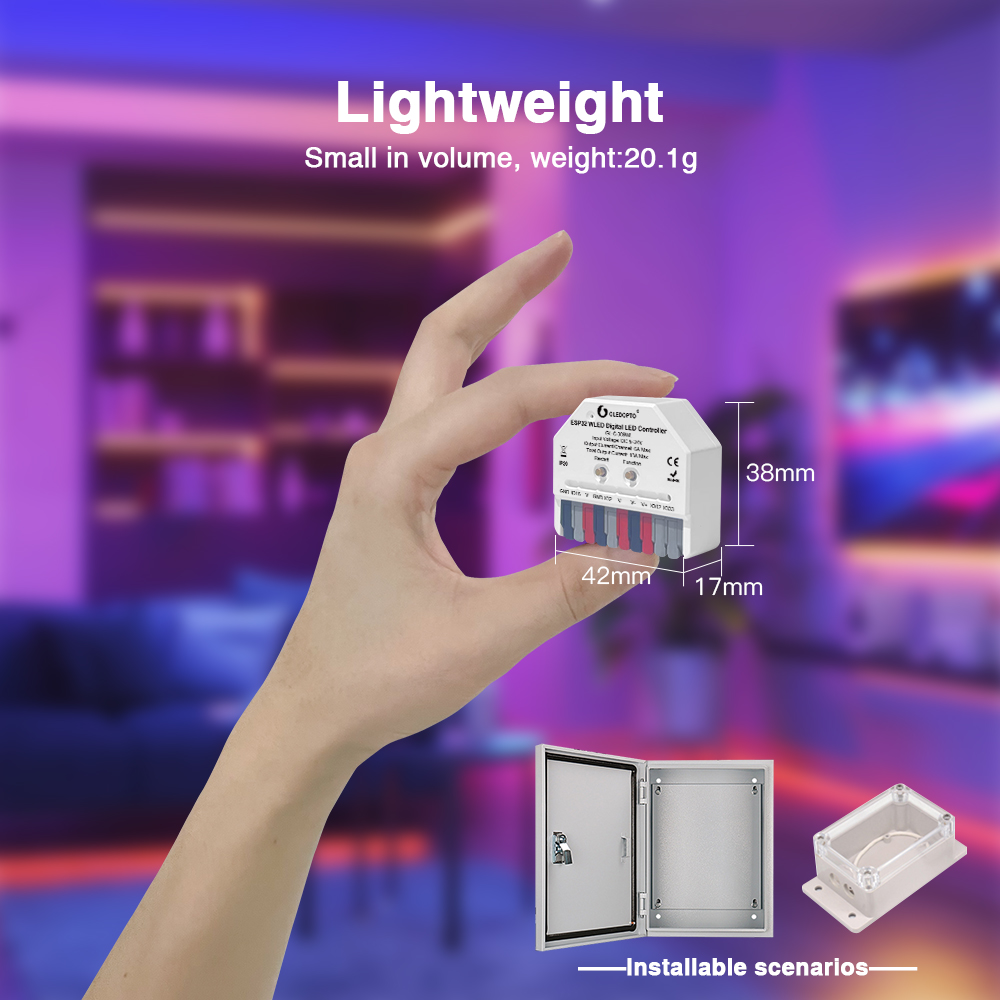

Hlavní předností kontroléru jsou rozměry. S půdorysem 42 × 38 mm a výškou 17 mm se vejde do běžné instalační krabice, montážní krabičky s průhledným víkem nebo rozvodnice. Díky tomu nemusí viset volně na kabelech za nábytkem a lze ho umístit přímo v místě, odkud vedou přívody k páskům. Krátké datové vedení mezi kontrolérem a prvním pixelem zároveň snižuje riziko rušení signálu. Kryt odpovídá krytí IP20, kontrolér je proto určen do suchého prostředí v interiéru a pracuje při teplotách od -20 °C do +45 °C.

Dva výstupy pro adresovatelné RGBIC pásky

Kontrolér má dva datové výstupy IO16 a IO2, každý s vlastní svorkou V a GND. Na každý lze připojit samostatný pásek a ve WLED je řídit jako dva nezávislé segmenty, nebo je spojit do jednoho celku. Podporované jsou čipy WS2811, WS2812, WS2812B, WS2813, WS2815, SK6812, SM16703P, SM16703SP3, TM1814, FL1903B a další typy podporované WLED. Kontrolér zvládne až 800 čipů, proud na jeden kanál je max. 6 A a celkový výstupní proud 10 A. Při delším přívodu k páskům může pomoci zesilovač signálu Gledopto pro WLED. Kromě výstupů jsou na svorkovnici vyvedeny ještě piny IO12 a IO33 pro vlastní rozšíření.

Mikrofon pro efekty reagující na hudbu

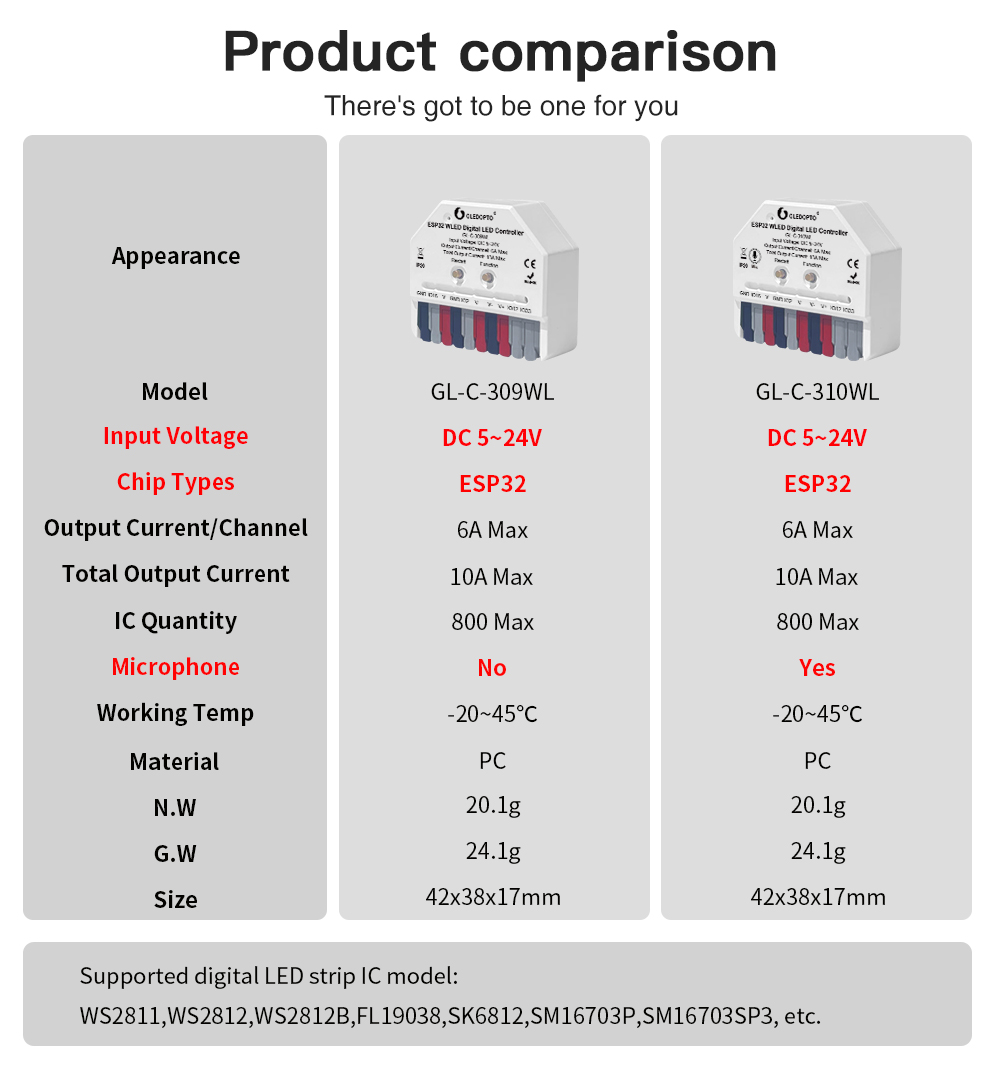

Vestavěný mikrofon využívá funkce Audio Reactive ve WLED. Snímá zvuk v místnosti a WLED podle něj mění barvy, jas a pohyb efektů v rytmu hudby. Nepotřebujete žádný hudební modul ani propojení s přehrávačem, stačí, aby kontrolér byl ve stejné místnosti jako zdroj zvuku. Hodí se pro podsvícení herny, televize, baru nebo dětského pokoje. Pokud mikrofon nepotřebujete, existuje i varianta bez něj se stejnými rozměry a výkonem.

Tlačítka Restart a Function

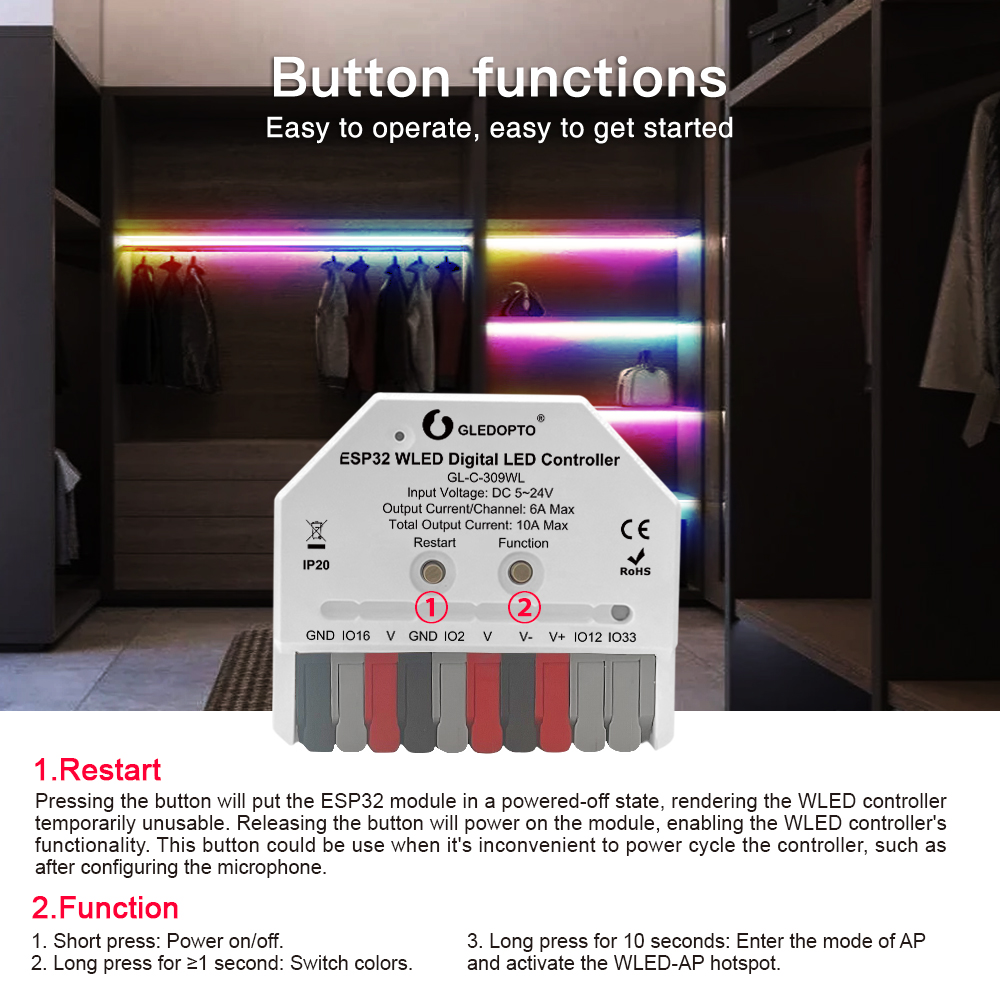

Na čelní straně jsou dvě tlačítka. Restart při stisku odpojí napájení modulu ESP32 a po uvolnění ho znovu zapne. Využijete ho například po nastavení mikrofonu, kdy je potřeba kontrolér restartovat, ale odpojit napájecí zdroj je nepohodlné. Tlačítko Function slouží k ovládání bez telefonu: krátký stisk zapíná a vypíná světlo, podržení na 1 sekundu a déle přepíná barvy a podržení na 10 sekund přepne kontrolér do režimu AP a vytvoří hotspot WLED-AP pro nové nastavení Wi-Fi.

Zapojení do pružinových svorek

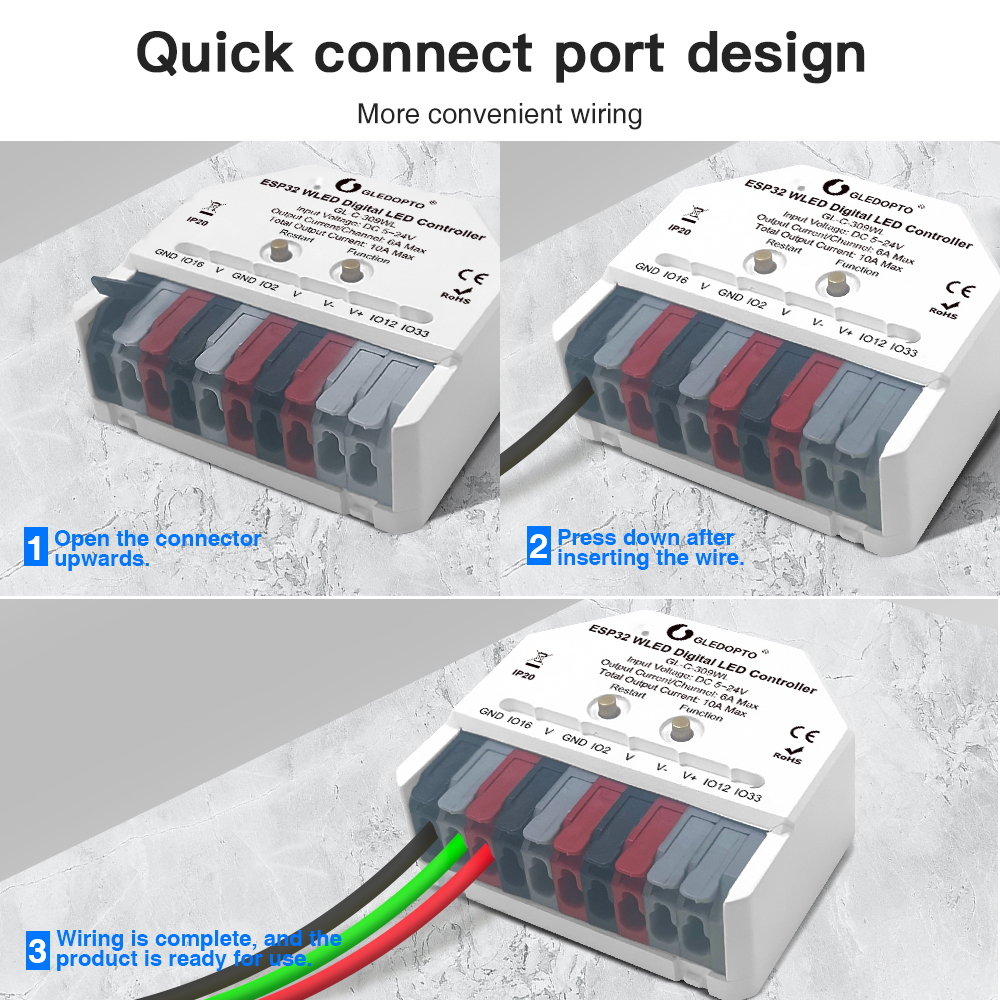

Všechny vodiče se připojují do pružinových svorek s páčkou. Páčka se zvedne, vodič zasune a páčka zaklapne, šroubovák ani pájení nejsou potřeba. Napájení 5 až 24 V DC se přivádí na svorky V+ a V-, pásky se připojují na trojice GND, IO16, V a GND, IO2, V. Napětí napájecího zdroje musí odpovídat napětí připojených pásků.

Ovládání a integrace

Kontrolér se ovládá přes webové rozhraní WLED nebo aplikaci, v lokální síti bez cloudu. Do Home Assistant se připojí přes integraci WLED a lze ho řídit i přes API WLED. K dispozici jsou efekty, scény, segmenty, noční světlo a automatizace. S firmwarem WLED 0.14.0-beta3 a novějším ho lze ovládat také dálkovým ovladačem Gledopto pro WLED s 12 tlačítky, tlačítka S5 až S7 však fungují jen se speciálně naprogramovanými kontroléry. Pokud potřebujete vyšší výkon, relé pro odpojení pásků, vyměnitelnou pojistku a připojení přes Ethernet, zvolte Gledopto Elite 2D-EXMU.

Časté dotazy

Kolik LED zvládne mini kontrolér?
Až 800 čipů. Proud na jeden kanál je omezený na 6 A a celkový výstupní proud na 10 A, proto u delších pásků počítejte s odběrem.

Vejde se kontrolér do instalační krabice?
Ano, rozměry 42 × 38 × 17 mm umožňují montáž do instalační krabice, montážní krabičky nebo rozvodnice. Kontrolér má krytí IP20, takže musí být v suchém prostředí.

K čemu slouží tlačítko Restart?
Při stisku odpojí napájení modulu ESP32 a po uvolnění ho znovu zapne. Hodí se po změně nastavení, například mikrofonu, kdy nechcete odpojovat napájecí zdroj.

Funguje kontrolér bez internetu?
Ano, WLED běží lokálně a ovládání přes aplikaci, webové rozhraní i Home Assistant probíhá v domácí síti bez cloudu.
