Gledopto Elite 2D-EXMU Advanced WLED ESP32 LED strip controller RGBIC/ARGB, LAN, USB-C

Detailní popis produktu

Gledopto Elite 2D-EXMU je WLED kontrolér se dvěma nezávislými datovými výstupy pro digitální adresovatelné LED pásky a moduly, který se kromě Wi-Fi připojuje do sítě také kabelem přes Ethernet RJ45. Je postavený na mikrokontroléru ESP32 a z výroby má nahraný a nakonfigurovaný firmware WLED. Dva výstupy umožňují řídit dvě samostatné světelné zóny, například podsvícení stropu a nábytku, každou s vlastním efektem.

Model patří do řady Elite a vychází z Wi-Fi verze Elite 2D-MU, ke které přidává ethernetové rozhraní. Kabelové připojení zajišťuje stabilní komunikaci s nízkou odezvou, což oceníte u rozsáhlejších instalací a při řízení z profesionálních osvětlovacích systémů. Kontrolér funguje plně lokálně bez cloudu a bez internetu a je určený hlavně pro uživatele Home Assistant, MQTT a Node-RED.

WLED kontrolér s Ethernetem a Wi-Fi

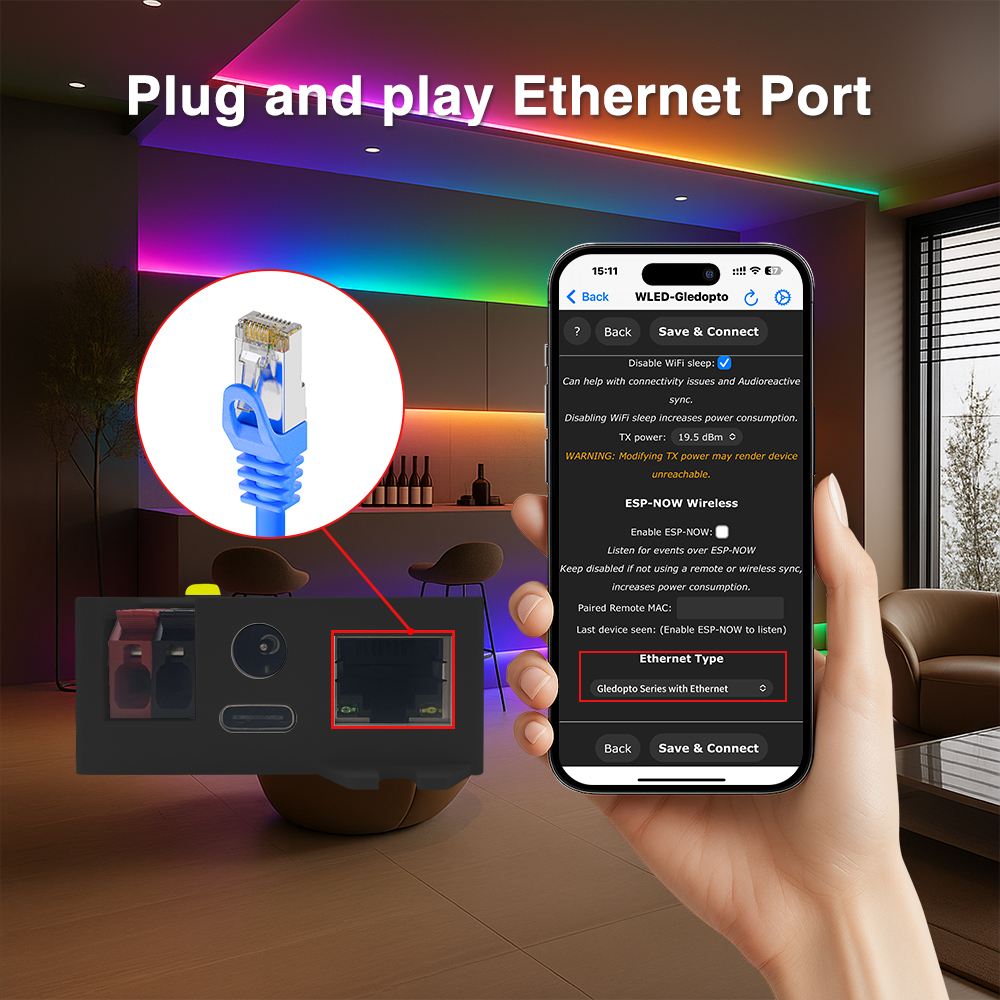

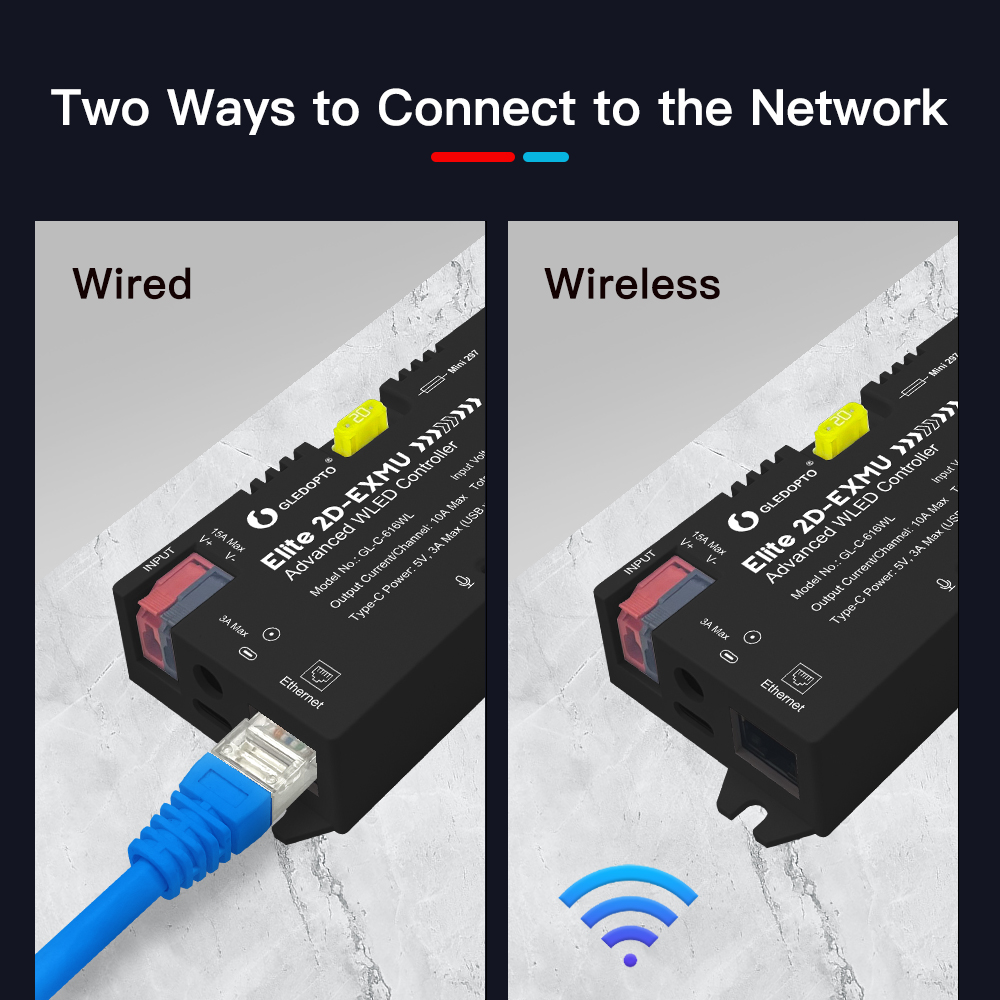

Port RJ45 je ve WLED z výroby nastavený jako typ Gledopto Series with Ethernet. Po připojení kabelem k routeru je kontrolér hned dostupný v síti a Wi-Fi není nutné vůbec konfigurovat. Kabel odstraňuje typické problémy bezdrátového připojení: výpadky při slabém signálu, zpoždění při synchronizaci více kontrolérů a trhání animací při přenosu dat přes E1.31 nebo Art-Net. Ethernet je proto vhodný pro kontrolér umístěný v rozvaděči, v kovovém profilu, v podhledu nebo v místě, kam Wi-Fi nedosáhne. Pokud kabel k dispozici není, kontrolér pracuje standardně přes Wi-Fi 802.11 b/g/n v pásmu 2,4 GHz.

Ve stejném nastavení WLED lze zapnout příjem ESP-NOW pro přímou bezdrátovou komunikaci bez routeru. K ovládání bez telefonu tak můžete doplnit dálkový ovladač Gledopto pro WLED s 12 tlačítky, který zapíná, stmívá a vyvolává uložené předvolby.

Dva nezávislé výstupy pro adresovatelné pásky

Výstupy V+, IO16, GND a V+, IO2, GND posílají datový signál do pásků, u kterých lze řídit každý pixel samostatně. Kontrolér podporuje čipy WS2805, WS2811, WS2811F, WS2812B, WS2813, WS2814A, WS2815, SK6812, SM16703, SM16703SP3, FL1903B, FW1935, UCS2903B a další typy podporované WLED. Každý kanál má vlastní svorky V+ a GND a zvládne až 10 A, celkový výstupní proud je 15 A. Dvě větve se hodí, když pásky vedou z kontroléru opačnými směry, nebo když chcete dlouhou instalaci rozdělit a zkrátit datové vedení. Ve WLED lze výstupy řídit jako samostatné segmenty, nebo je spojit do jednoho celku. Pokud je mezi kontrolérem a prvním pixelem delší kabel, pomůže zesilovač signálu Gledopto pro WLED.

Relé odpojující napájení pásků

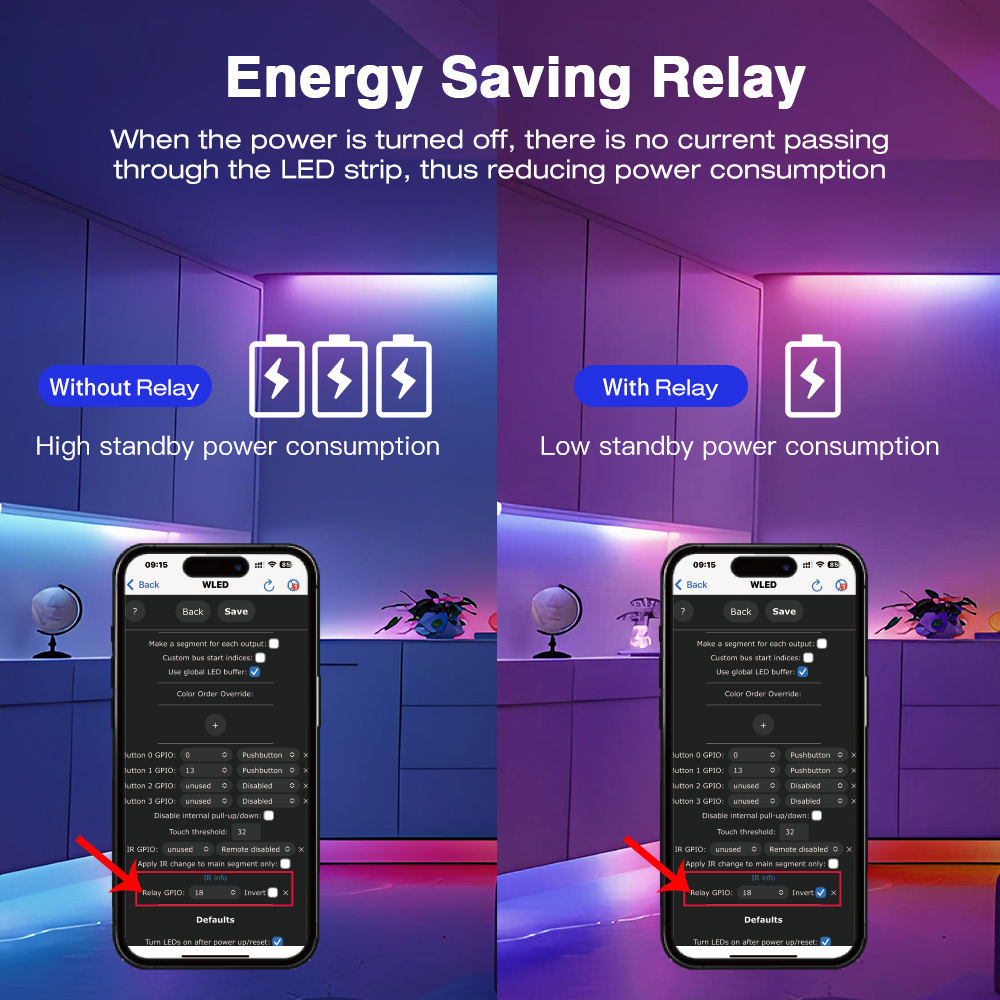

Adresovatelné pásky odebírají proud i ve vypnutém stavu, protože čipy zůstávají pod napětím a čekají na data. Vestavěné relé při vypnutí ve WLED fyzicky odpojí napájení pásků, takže klidová spotřeba prakticky zmizí. Při zapnutí relé napájení opět připojí. Ve WLED je relé přiřazené k GPIO 18 v nastavení LED Preferences. Relé spíná pouze napájení na straně LED pásků, není určeno ke spínání napájecího zdroje.

Digitální mikrofon pro světelné efekty podle hudby

Digitální mikrofon PDM v krabičce slouží funkcím Audio Reactive ve WLED. Snímá zvuk v okolí a podle hlasitosti a frekvenčního spektra řídí barvy, jas a pohyb efektů. Světla tak reagují na hudbu z reproduktorů, televize nebo živý zpěv bez jakéhokoli propojení s přehrávačem. Využití najde v obývacím pokoji, herně, baru nebo na oslavách.

Tlačítko Function a vstup IO13

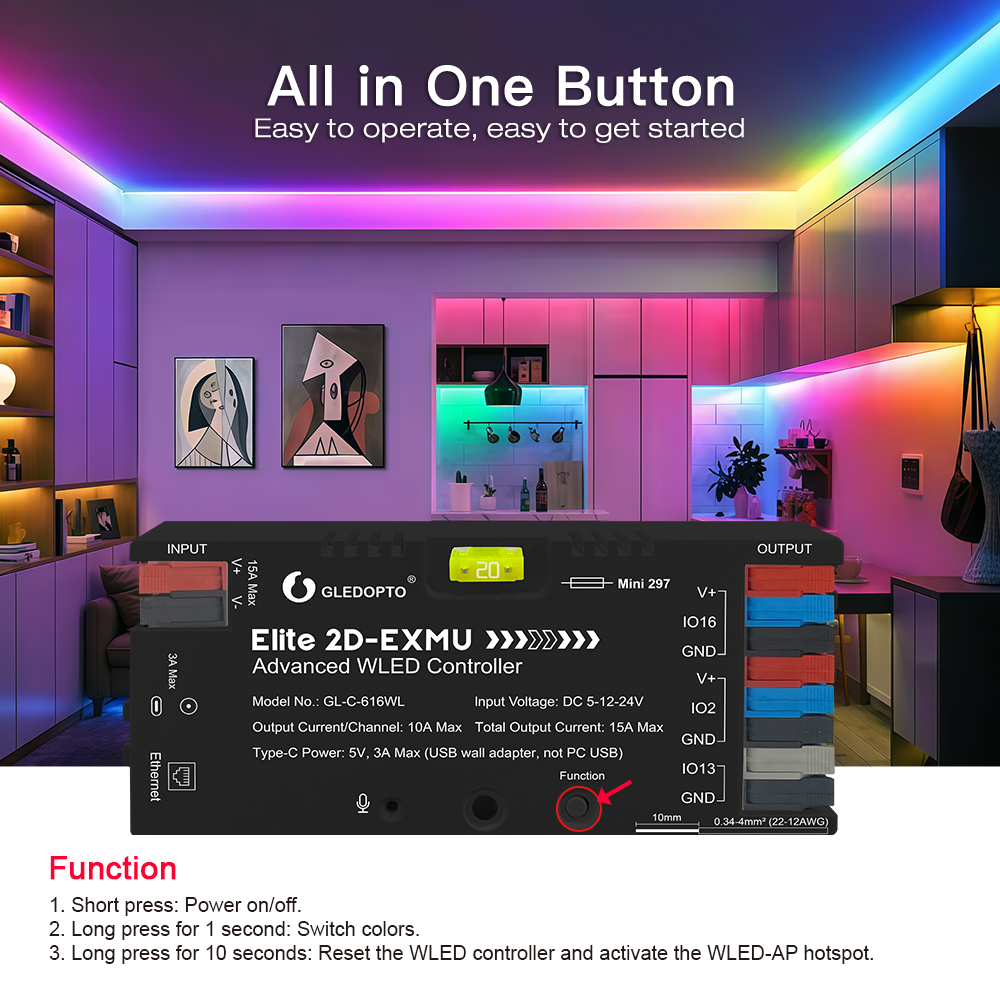

Tlačítko Function (GPIO0) na krabičce zajišťuje základní ovládání bez telefonu. Krátký stisk zapíná a vypíná světlo, podržení na 1 sekundu přepíná barvy a podržení na 10 sekund resetuje kontrolér a aktivuje hotspot WLED-AP pro nové nastavení.

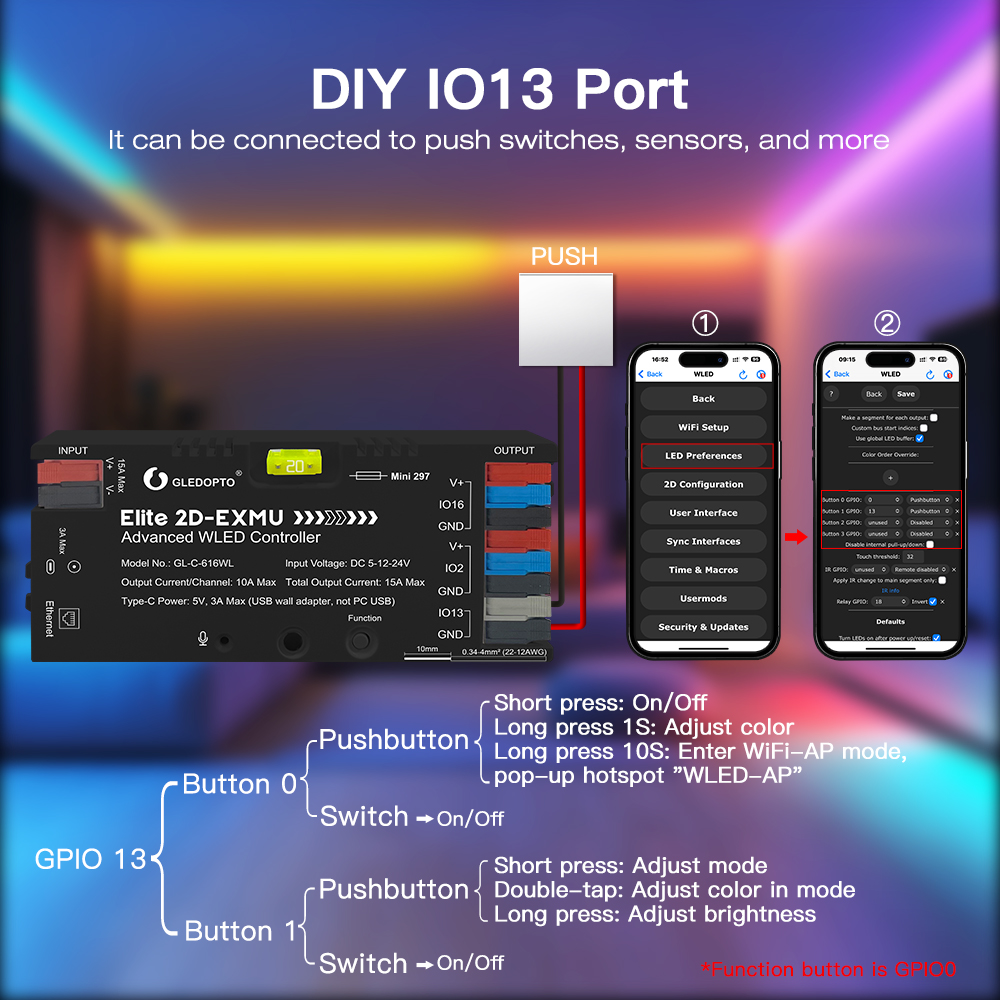

Svorka IO13 s GND je vstup pro externí tlačítko, vypínač nebo senzor. Ve WLED se nastaví jako Button 0 nebo Button 1 v režimu tlačítka (pushbutton) či vypínače (switch). Jako Button 0 krátký stisk zapíná a vypíná, podržení 1 sekundu mění barvu a podržení 10 sekund spouští hotspot WLED-AP. Jako Button 1 krátký stisk přepíná efekty, dvojklik mění barvu v efektu a podržení reguluje jas. V režimu switch funguje běžný vypínač jako zapnutí a vypnutí, takže osvětlení lze ovládat klasickým nástěnným tlačítkem.

Napájení, ochrana a svorky

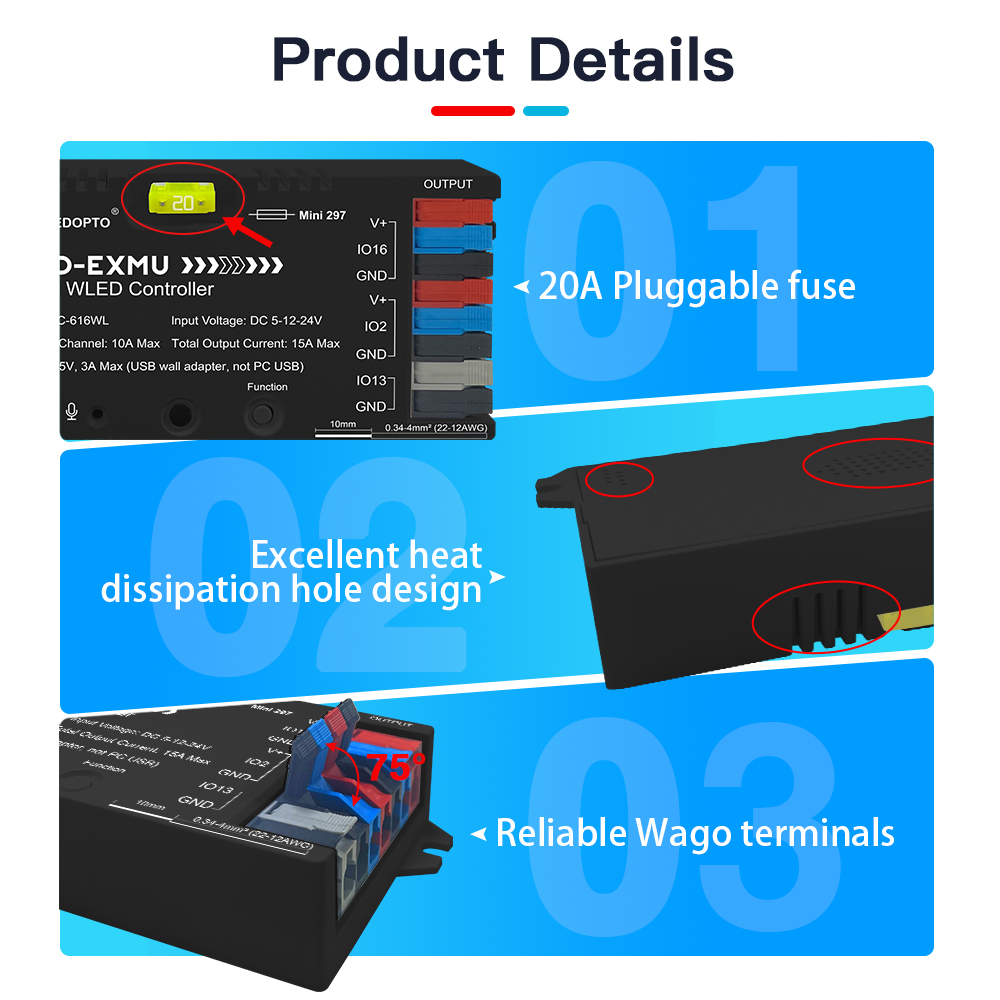

Kontrolér pracuje s LED systémy 5 V, 12 V i 24 V DC. Hlavní napájení vede do vstupních svorek V+ a V- s maximálním proudem 15 A. Konektor DC a port USB-C 5 V jsou určené pro menší zátěž do 3 A, USB-C napájejte ze síťového adaptéru, ne z počítače. Okruh chrání vyměnitelná nožová pojistka 20 A typu Mini 297. Kryt z nehořlavého polykarbonátu má větrací otvory a rozměry 129 × 50 × 23 mm, kontrolér pracuje při teplotách od -20 °C do +45 °C a montuje se šrouby.

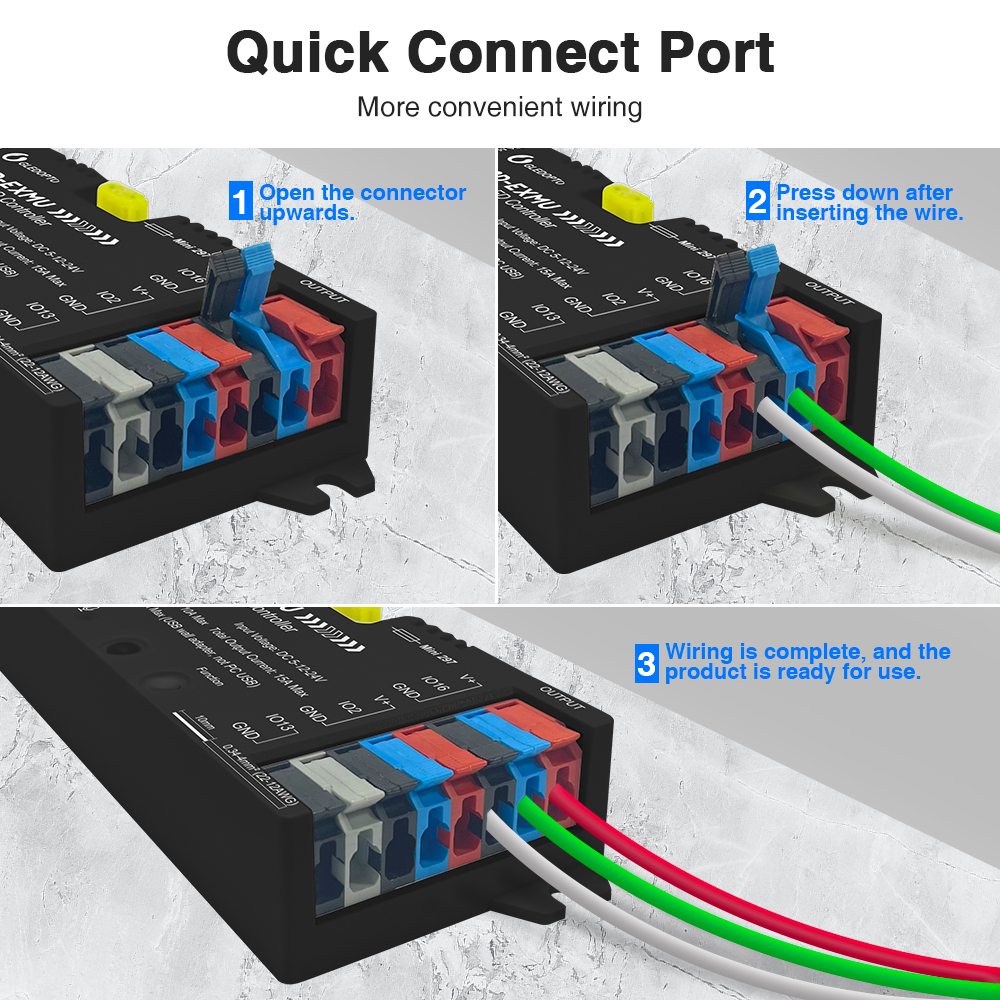

Výstupní svorky jsou pružinové typu Wago pro vodiče 0,34 až 4 mm² (22 až 12 AWG) s odizolováním 10 mm. Páčka se zvedne do úhlu 75°, vodič se zasune a páčka se zaklapne, bez šroubováku.

Integrace a srovnání s dalšími modely

Kontrolér se do Home Assistant připojí přes nativní integraci WLED. Podporuje také MQTT, HTTP API, JSON API a WebSocket pro Node-RED, openHAB a Domoticz, protokoly E1.31 (sACN) a Art-Net a hlasové ovládání přes Google Assistant nebo Amazon Alexa prostřednictvím Home Assistant. K dispozici jsou stovky efektů, segmenty, playlisty, časové plány, automatika podle východu a západu slunce, synchronizace více kontrolérů a aktualizace OTA. Pokud Ethernet nepotřebujete, stejné vlastnosti nabízí Gledopto Elite 2D-MU s připojením pouze přes Wi-Fi. Pro čtyři zóny z jednoho místa je určen Gledopto Elite 4D-EXMU.

Časté dotazy

Musím po připojení Ethernetu nastavovat Wi-Fi?
Ne. Ethernet je ve WLED z výroby nastavený, po připojení kabelem k routeru je kontrolér dostupný v síti.

Jaký je rozdíl mezi Elite 2D-EXMU a Elite 2D-MU?
Oba mají dva digitální výstupy, mikrofon, relé a pojistku. Elite 2D-EXMU má navíc port Ethernet RJ45 pro kabelové připojení k síti.

Funguje kontrolér bez internetu?
Ano. WLED, webové rozhraní, Home Assistant i MQTT fungují v lokální síti bez cloudu a bez připojení k internetu.

Jak kontrolér resetuji?
Podržte tlačítko Function 10 sekund. Kontrolér se resetuje a vytvoří hotspot WLED-AP, přes který ho znovu nastavíte.

Technické parametry

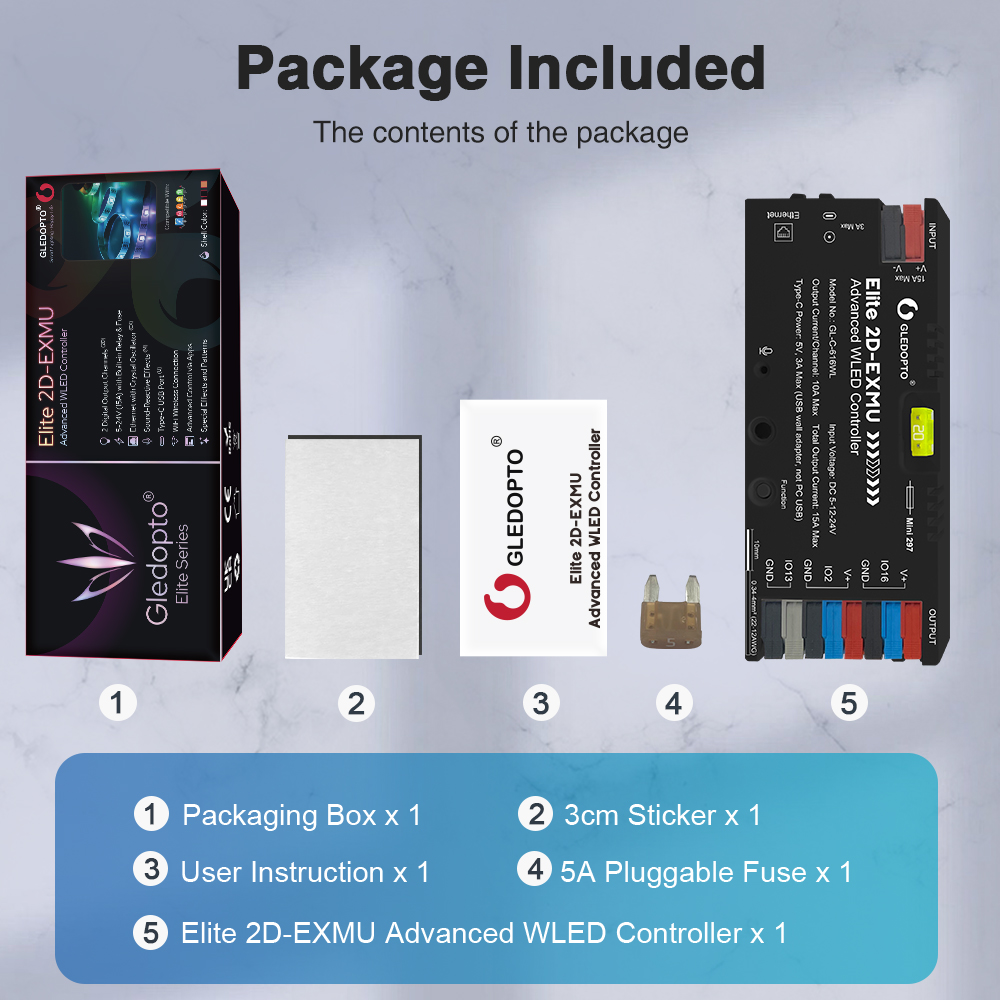

Obsah balení

• kontrolér Gledopto Elite 2D-EXMU
• náhradní zásuvná pojistka 5 A
• samolepka 3 cm
• návod k použití
