Gledopto Elite 4D-EXMU Advanced WLED ESP32 LED strip controller RGBIC/ARGB, LAN, USB-C

Detailní popis produktu

Gledopto Elite 4D-EXMU je WLED kontrolér pro digitální adresovatelné LED pásky a moduly se čtyřmi nezávislými datovými výstupy. Je postavený na mikrokontroléru ESP32 a z výroby má nahraný firmware WLED, takže ho před prvním použitím není nutné programovat. Z jednoho místa tak lze řídit až čtyři samostatné pásky nebo světelné zóny, například podsvícení televize, police, stropu a podlahové lišty v jedné místnosti.

Jde o nejvybavenější čtyřkanálový model řady Elite. Kromě Wi-Fi má port Ethernet RJ45, vestavěný mikrofon, relé pro odpojení pásků, vyměnitelnou pojistku a pružinové svorky. Celý systém funguje lokálně bez cloudu a bez internetu a ovládá se přes webové rozhraní WLED, aplikaci nebo API. Kontrolér je určený hlavně pro uživatele WLED, Home Assistant, MQTT a Node-RED.

Čtyři výstupy WLED kontroléru pro adresovatelné pásky

Datové výstupy IO16, IO12, IO4 a IO2 posílají signál do adresovatelných pásků, u kterých lze každý pixel řídit samostatně. Podporované jsou čipy WS2805, WS2811, WS2811F, WS2812B, WS2813, WS2814A, WS2815, SK6812, UCS2903B, SM16703, SM16703P, SM16703SP3, GS8208, TM1814, FL1903B, FW1935 a další typy, které WLED umí. Čtyři samostatné výstupy mají dvě hlavní výhody. Pásky mohou vést z kontroléru různými směry bez propojování za sebou, a dlouhou instalaci lze rozdělit do čtyř kratších větví, které ESP32 obnovuje rychleji než jeden dlouhý řetězec pixelů. Ve WLED se každý výstup nastaví jako samostatný segment s vlastním efektem, nebo se všechny spojí do jednoho celku.

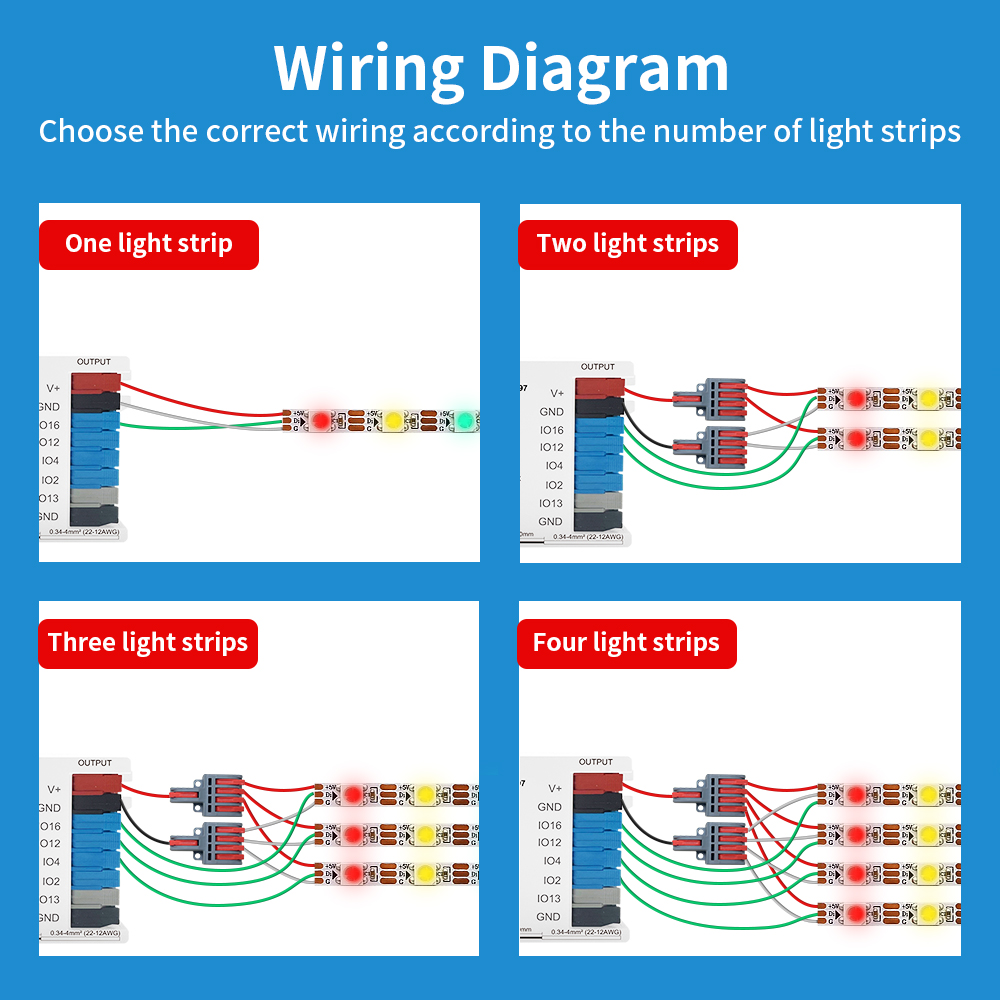

Výstupní svorkovnice má pro všechny čtyři linky společnou dvojici V+ a GND. Při připojení dvou až čtyř pásků se napájení rozvede pomocí dvou rozbočovacích svorek 1 na 4 a propojovacích kabelů, které jsou součástí balení. Celkový výstupní proud všech pásků dohromady je až 15 A.

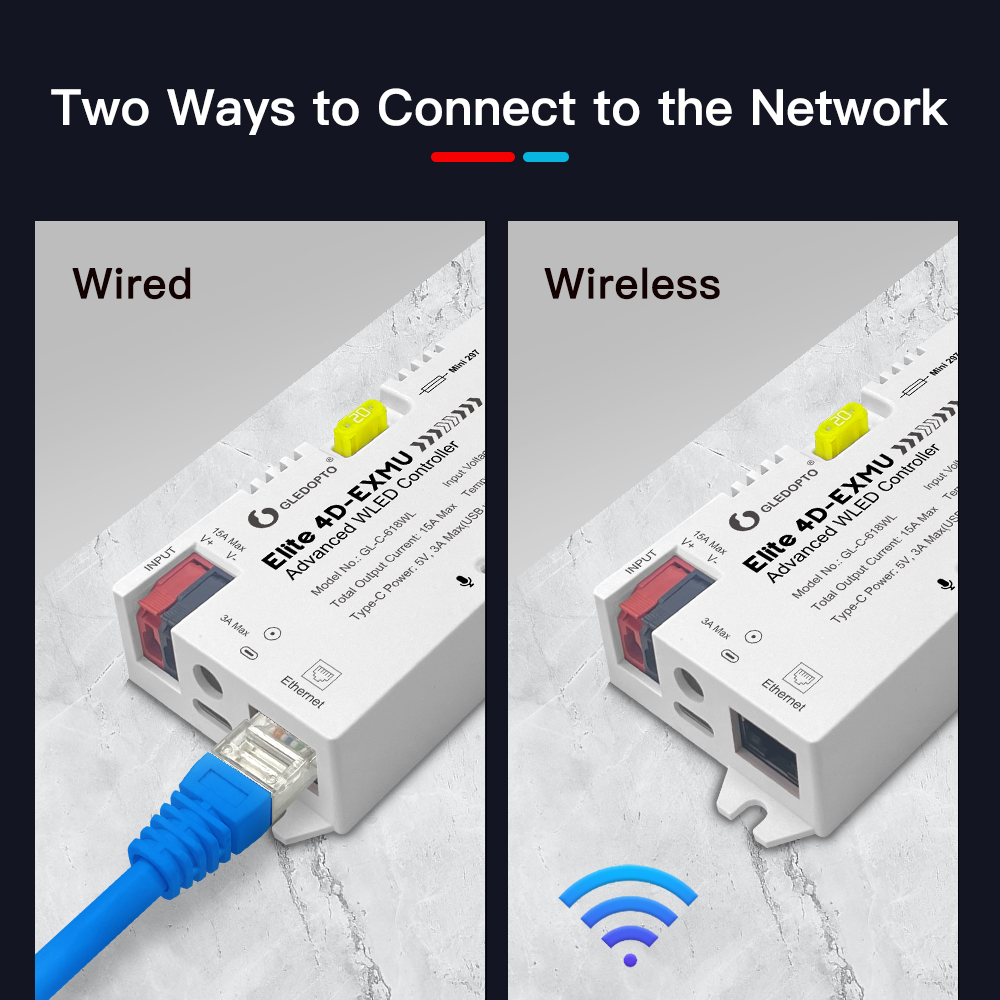

Připojení přes Ethernet nebo Wi-Fi

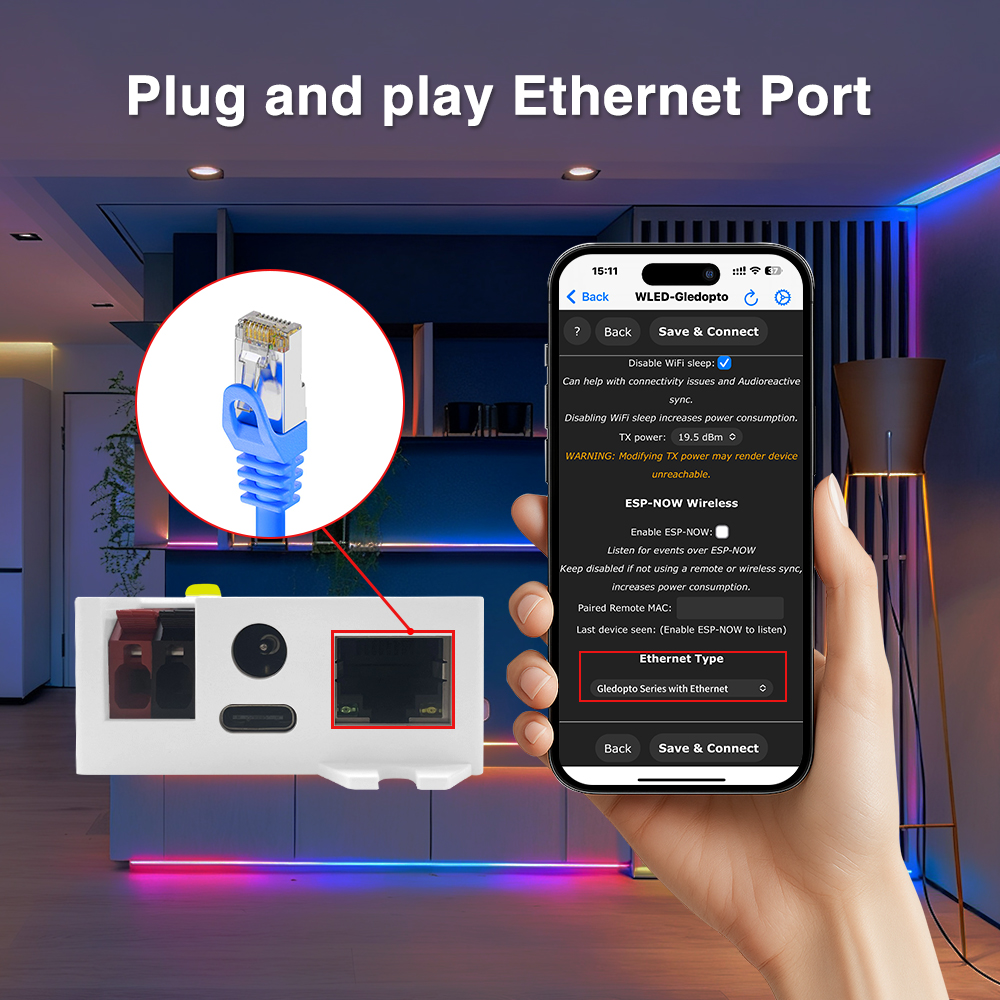

Kontrolér má port Ethernet RJ45 a Wi-Fi v pásmu 2,4 GHz. Ethernet je ve WLED předvolený jako typ Gledopto Series with Ethernet, takže po připojení kabelem k routeru je kontrolér dostupný v síti bez nastavování Wi-Fi. Kabelové připojení zajišťuje stabilní komunikaci s nízkou odezvou a nezatěžuje domácí Wi-Fi. Oceníte ho u velkých instalací, při řízení přes E1.31 a Art-Net, při synchronizaci více kontrolérů nebo když je kontrolér v rozvaděči či kovovém profilu se slabým signálem. Pokud kabel k dispozici není, funguje kontrolér standardně přes Wi-Fi.

V nastavení WLED lze zapnout také příjem ESP-NOW, tedy přímou bezdrátovou komunikaci bez routeru. Pro fyzické ovládání tak můžete doplnit dálkový ovladač Gledopto pro WLED s 12 tlačítky, který zapíná, stmívá a vyvolává předvolby i při výpadku sítě.

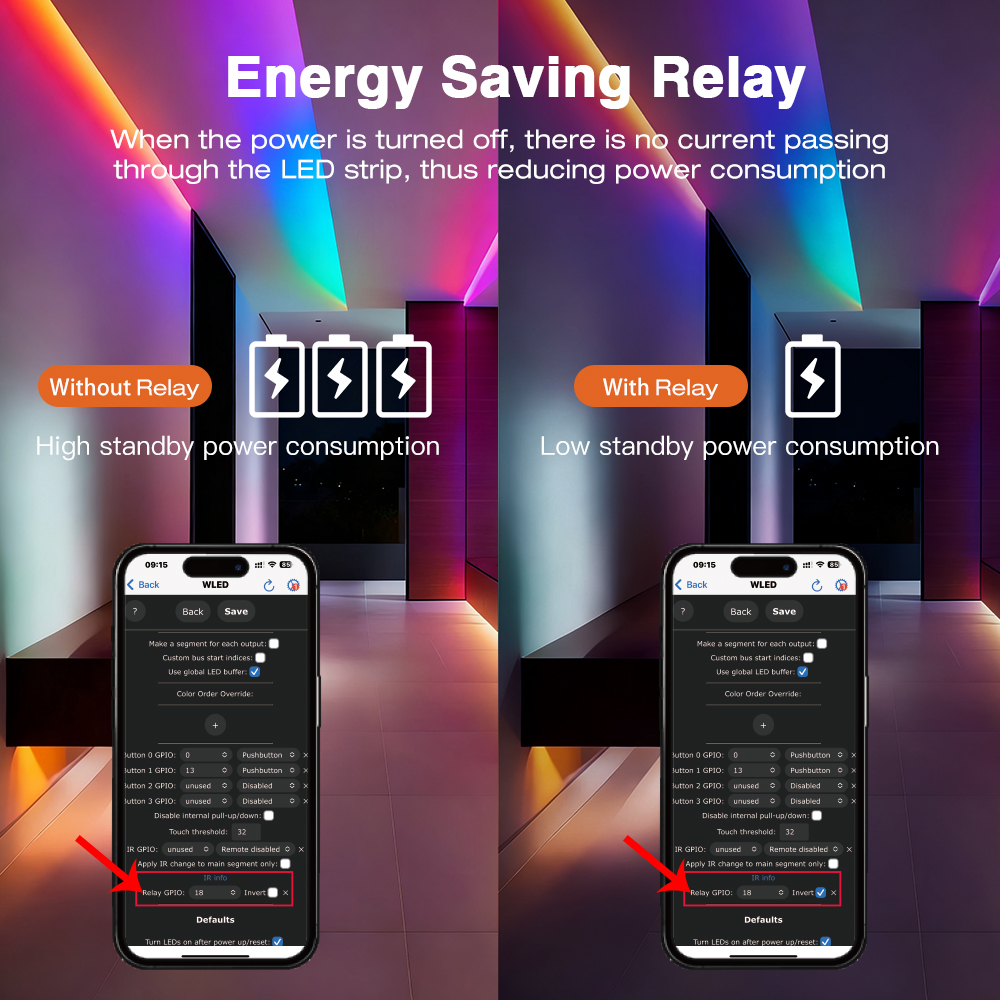

Vestavěné relé pro nižší klidovou spotřebu

Digitální pásky odebírají proud i ve vypnutém stavu, protože jejich čipy zůstávají napájené a čekají na data. U čtyř pásků se tato klidová spotřeba sčítá. Vestavěné relé proto při vypnutí ve WLED fyzicky odpojí napájení pásků a při zapnutí ho opět připojí. Ve WLED je relé přiřazené k GPIO 18 v nastavení LED Preferences. Relé spíná pouze stranu LED pásků za kontrolérem, není určeno ke spínání napájecího zdroje.

Mikrofon pro efekty reagující na hudbu

Vestavěný mikrofon využívá funkce Audio Reactive ve WLED. Snímá zvuk v místnosti a WLED podle hlasitosti a frekvencí mění barvy, jas a pohyb efektů v rytmu hudby. Externí hudební modul ani připojení k přehrávači nejsou potřeba. Se čtyřmi výstupy lze na hudbu rozpohybovat celou místnost, například obývací pokoj, hernu nebo bar.

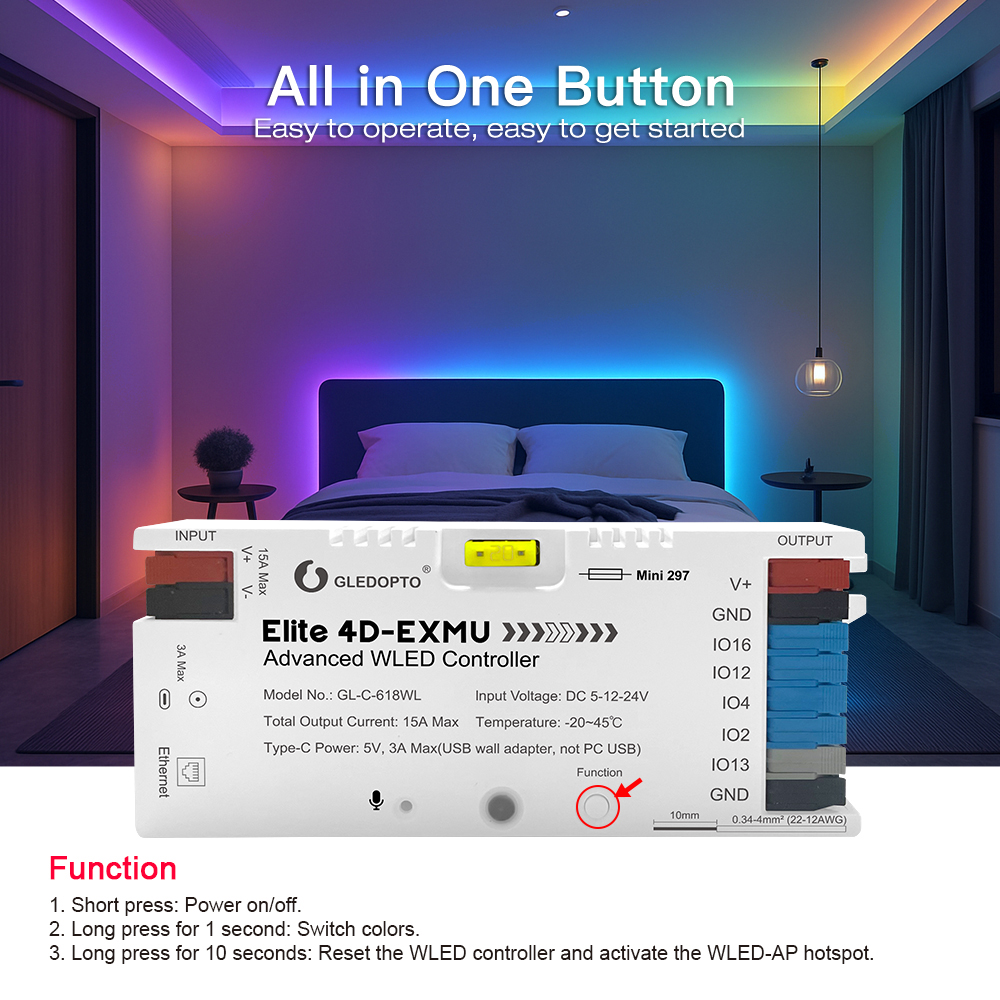

Tlačítko Function a vstup IO13

Tlačítko Function na krabičce umožňuje základní ovládání bez telefonu. Krátký stisk zapíná a vypíná světlo, podržení na 1 sekundu přepíná barvy a podržení na 10 sekund resetuje kontrolér a aktivuje hotspot WLED-AP, přes který lze kontrolér znovu nastavit. Svorka IO13 s GND je volný vstup pro vlastní rozšíření, například připojení tlačítka nastaveného ve WLED.

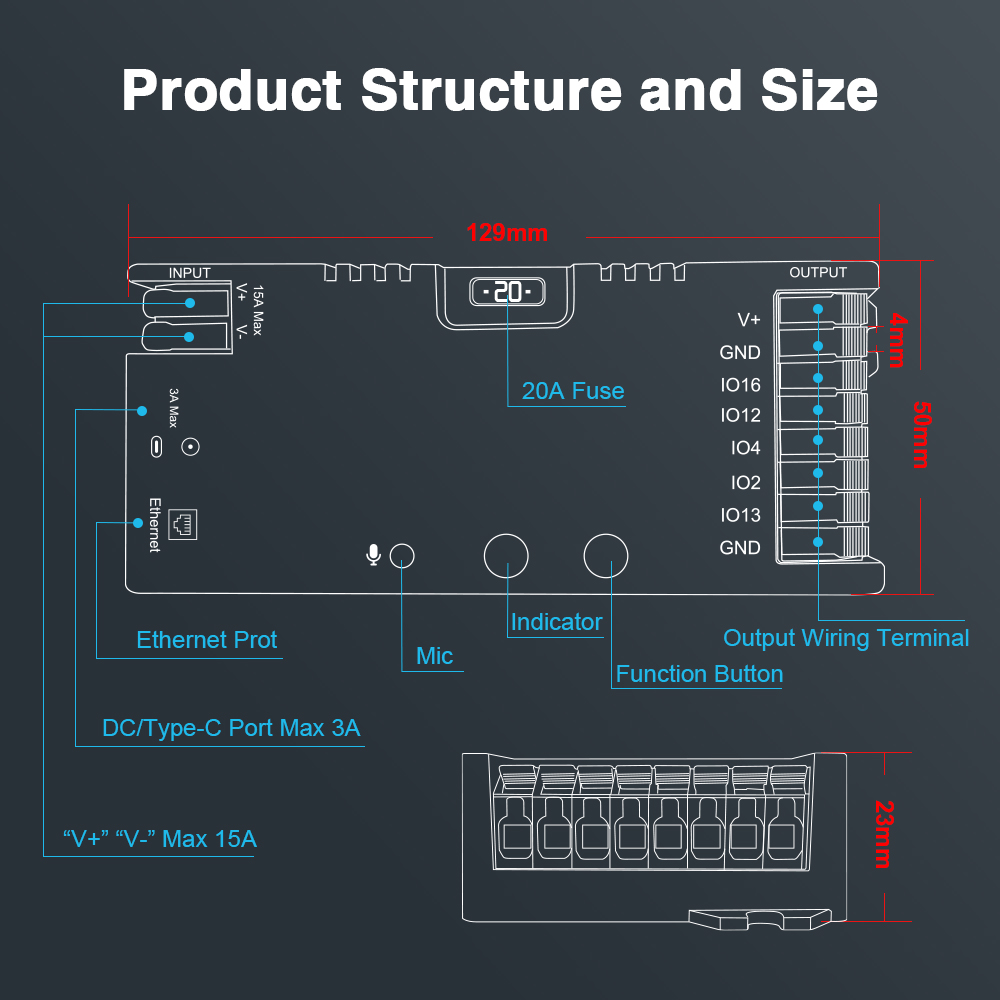

Napájení, ochrana a zapojení

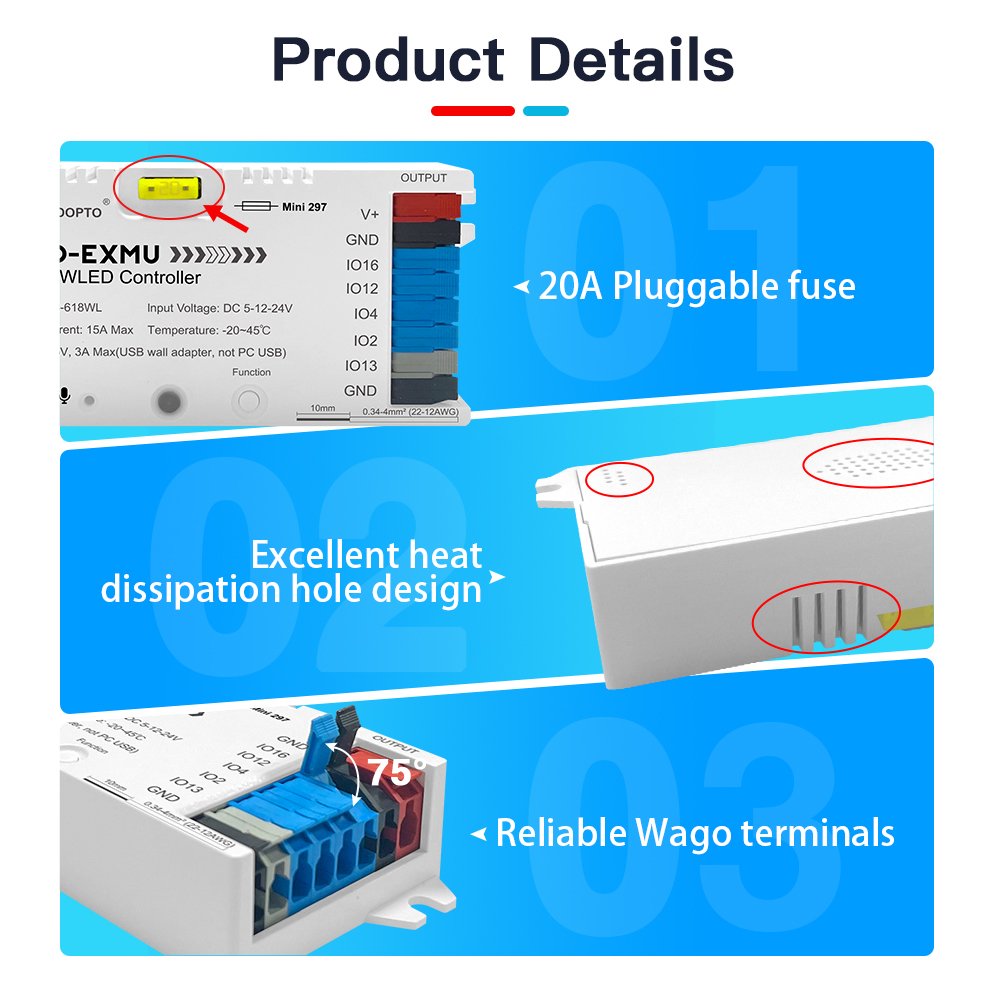

Kontrolér pracuje s LED systémy 5 V, 12 V i 24 V DC. Hlavní napájení se připojuje do vstupních svorek V+ a V-, které snesou až 15 A. Pro menší zátěž je k dispozici konektor DC a port USB-C 5 V, oba s maximálním proudem 3 A. USB-C napájejte ze síťového adaptéru, ne z USB portu počítače. Napájecí okruh chrání vyměnitelná nožová pojistka 20 A typu Mini 297. Kryt je z nehořlavého polykarbonátu s větracími otvory a kontrolér pracuje při teplotách od -20 °C do +45 °C.

Všechny svorky jsou pružinové typu Wago pro vodiče o průřezu 0,34 až 4 mm² (22 až 12 AWG) s odizolováním 10 mm. Páčka se otevírá do úhlu 75°, vodič se vloží a páčka zaklapne. Pokud je mezi kontrolérem a prvním pixelem delší kabel, může se datový signál zkreslit, a tehdy se hodí zesilovač signálu Gledopto pro WLED.

Integrace a alternativy

Díky firmwaru WLED se kontrolér připojí do Home Assistant přes oficiální integraci WLED. Dále podporuje MQTT, JSON API a WebSocket pro Node-RED, openHAB a Domoticz, protokoly E1.31 (sACN) a Art-Net pro řízení z osvětlovacích systémů a hlasové ovládání přes Amazon Alexa nebo Google Assistant prostřednictvím Home Assistant. WLED nabízí stovky efektů, segmenty, playlisty, časové plány, automatiku podle východu a západu slunce, synchronizaci více kontrolérů a aktualizace firmwaru OTA. Pro menší instalace se dvěma zónami postačí Gledopto Elite 2D EXMU, pro rozsáhlejší projekty s více větvemi je určen Gledopto Elite 6D EXMU.

Časté dotazy

Jak připojím napájení ke čtyřem páskům, když je na výstupu jen jedna svorka V+ a GND?
Použijte rozbočovací svorky 1 na 4 a propojovací kabely, které jsou v balení. Datový vodič každého pásku jde na vlastní výstup IO16, IO12, IO4 nebo IO2. Celkový proud všech pásků nesmí překročit 15 A.

Musím po připojení Ethernetu něco nastavovat?
Ne, Ethernet je ve WLED předvolený. Po připojení kabelem k routeru je kontrolér dostupný v síti a Wi-Fi není nutné nastavovat.

Funguje kontrolér bez internetu?
Ano. WLED běží lokálně a webové rozhraní, aplikace, Home Assistant i MQTT komunikují v rámci domácí sítě bez cloudu.

Mohu kontrolér napájet jen přes USB-C?
Ano, ale port USB-C i konektor DC jsou omezené na 3 A, což stačí jen pro krátké pásky 5 V. Pro běžné instalace připojte napájecí zdroj do vstupních svorek, které snesou až 15 A.

Technické parametry

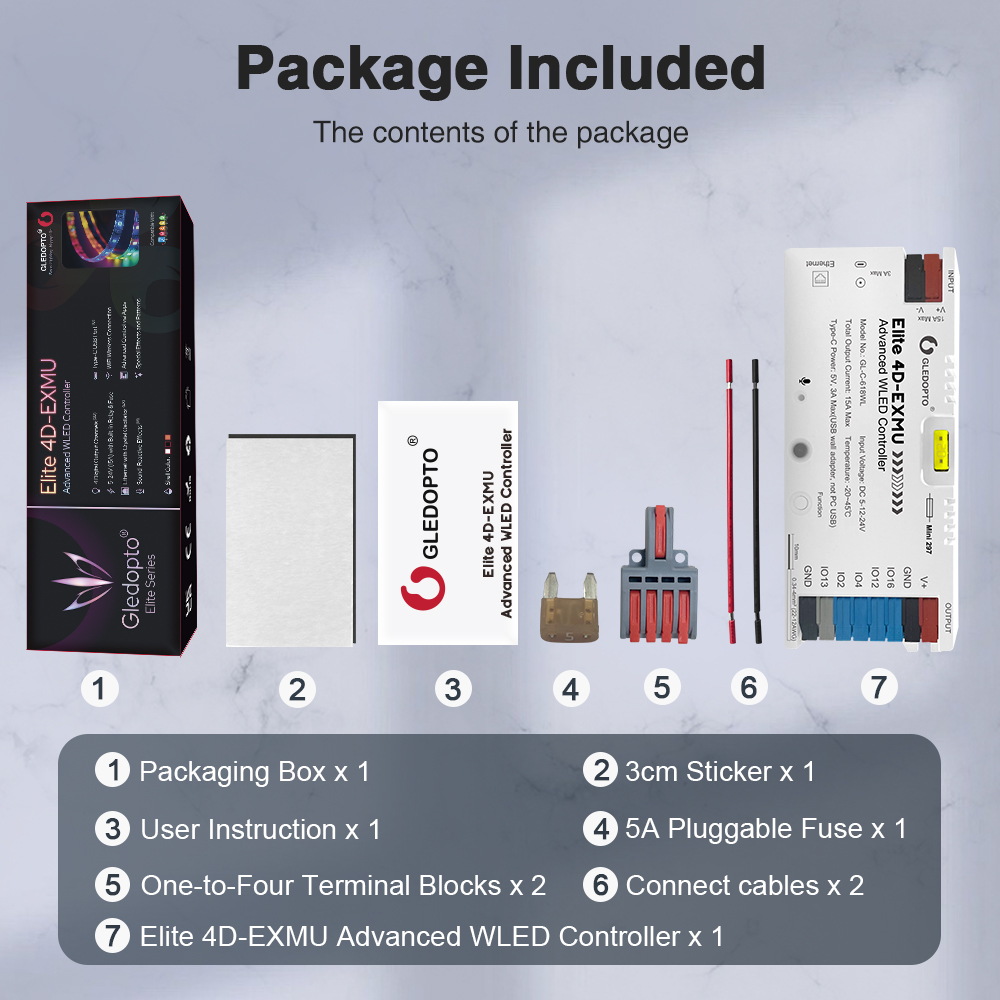

Obsah balení

• kontrolér Gledopto Elite 4D-EXMU
• 2× rozbočovací svorka 1 na 4
• 2× propojovací kabel
• náhradní zásuvná pojistka 5 A
• samolepka 3 cm
• návod k použití
