Gledopto Elite 2D-MU Advanced WLED ESP32 LED strip controller RGBIC/ARGB, USB-C

Detailní popis produktu

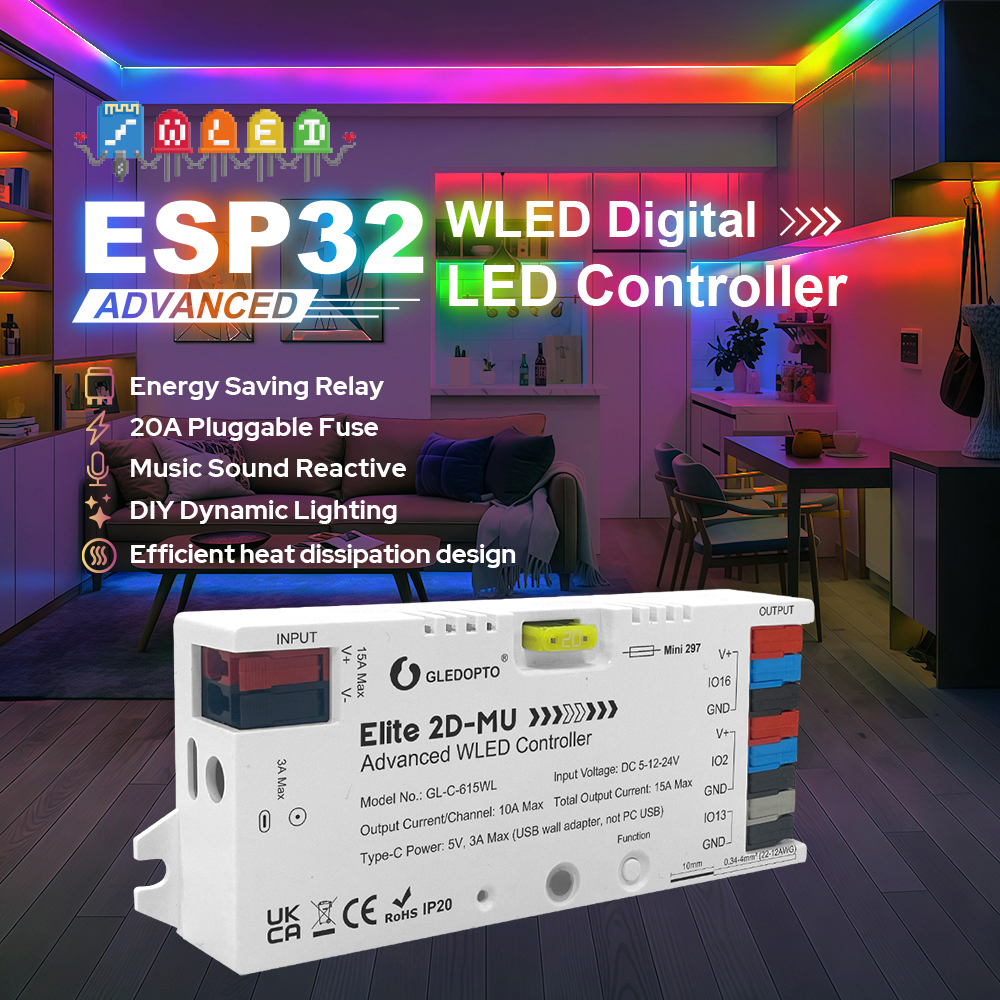

Gledopto Elite 2D-MU je WLED kontrolér pro digitální adresovatelné LED pásky se dvěma nezávislými datovými výstupy. Je postavený na mikrokontroléru ESP32 a z výroby má nahraný a nakonfigurovaný firmware WLED, takže po připojení k Wi-Fi je ihned připravený k použití. Na každý výstup lze připojit samostatný pásek a řídit tak dvě světelné zóny nezávisle, například podsvícení kuchyňské linky a nepřímé osvětlení stropu.

Kontrolér patří do řady Elite a je nástupcem modelu GL-C-016WL-D. Oproti němu má přepracovanou elektroniku, vyměnitelnou pojistku, relé pro odpojení pásků, pružinové svorky a volný vstup pro tlačítko nebo senzor. Celý systém funguje lokálně bez cloudu a bez internetu. Je určený hlavně pro uživatele Home Assistant, MQTT a Node-RED, kteří chtějí naplno využít možnosti WLED na robustnějším hardwaru.

Dva nezávislé výstupy WLED kontroléru pro RGBIC pásky

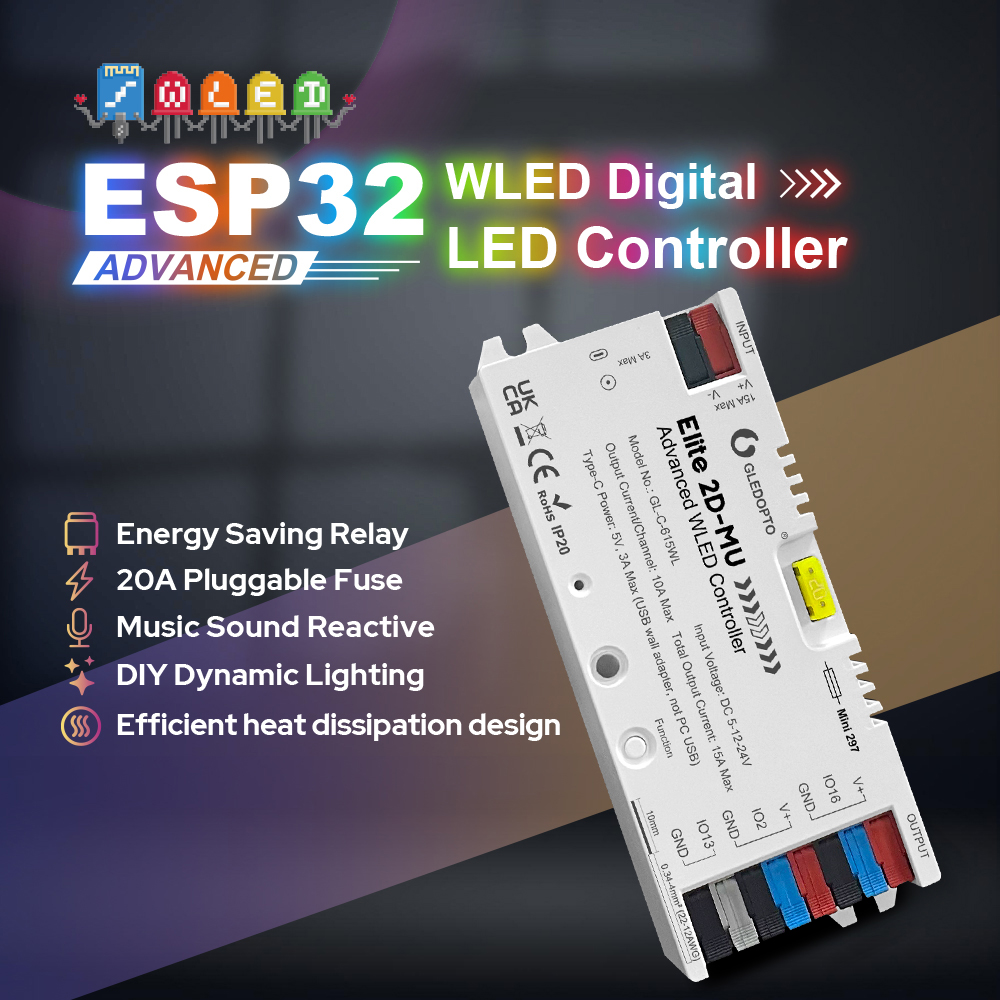

Výstupy V+, IO16, GND a V+, IO2, GND posílají datový signál do adresovatelných pásků, u kterých lze každý pixel nebo segment ovládat samostatně. Podporované jsou běžné jednodrátové čipy WS2811, WS2812B, WS2813, WS2815, SK6812 a další typy, které WLED umí. Každý kanál zvládne až 10 A, celkový výstupní proud kontroléru je 15 A. Dva samostatné výstupy se hodí, když pásky vedou různými směry z jednoho místa, nebo když chcete rozdělit dlouhou instalaci na dvě kratší větve a zkrátit tak datové vedení. Ve WLED lze oba výstupy řídit jako samostatné segmenty s vlastními efekty, nebo je spojit do jednoho celku.

Vestavěné relé pro nižší klidovou spotřebu

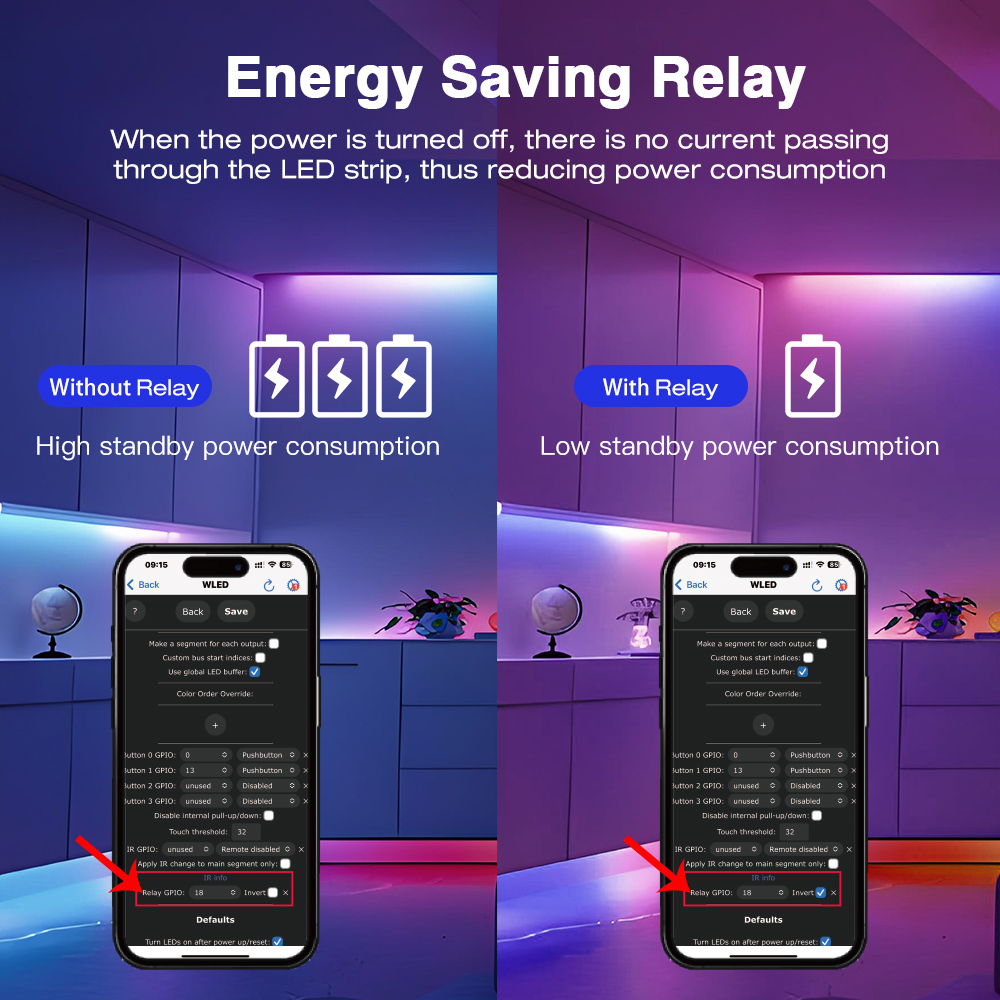

Digitální pásky odebírají proud i ve vypnutém stavu, protože jejich čipy zůstávají napájené a čekají na data. U delších instalací tak vzniká zbytečná klidová spotřeba. Vestavěné relé proto při vypnutí ve WLED fyzicky odpojí napájení pásků a při zapnutí ho opět připojí. Ve WLED je relé přiřazené k GPIO 18 v nastavení LED Preferences. Relé spíná pouze stranu LED pásků za kontrolérem, není určeno ke spínání napájecího zdroje.

Mikrofon pro efekty reagující na hudbu

Vestavěný mikrofon využívá funkce Audio Reactive ve WLED. Snímá zvuk v místnosti a WLED podle hlasitosti a frekvencí mění barvy, jas a pohyb efektů v rytmu hudby. Nepotřebujete žádný externí hudební modul ani připojení k přehrávači. Využijete ho při podsvícení obývacího pokoje, herny nebo baru, kde mají světla doprovázet hudbu nebo film.

Tlačítko Function a vstup IO13 pro vlastní ovládání

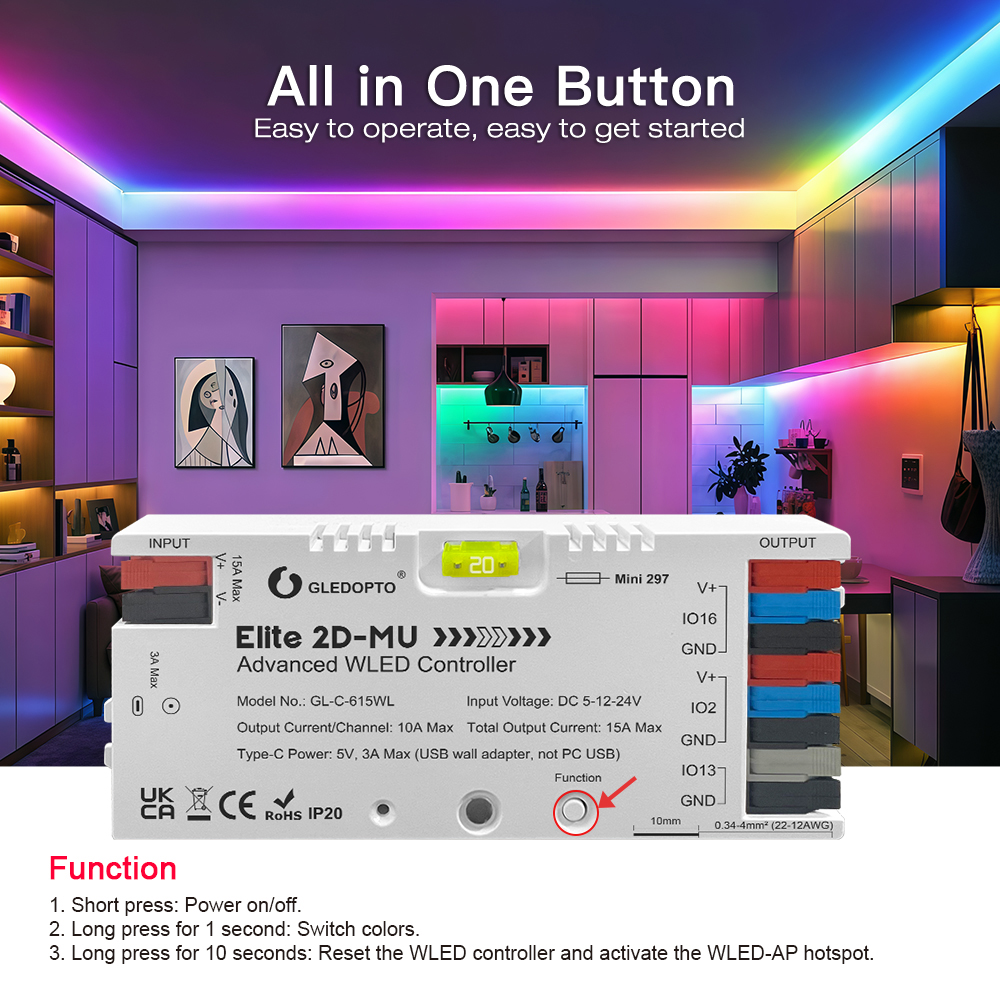

Na krabičce je tlačítko Function (GPIO17), které umožňuje základní ovládání bez telefonu. Krátký stisk zapíná a vypíná světlo, podržení na 1 sekundu přepíná barvy a podržení na 10 sekund resetuje kontrolér a aktivuje hotspot WLED-AP, přes který se kontrolér znovu připojí k Wi-Fi.

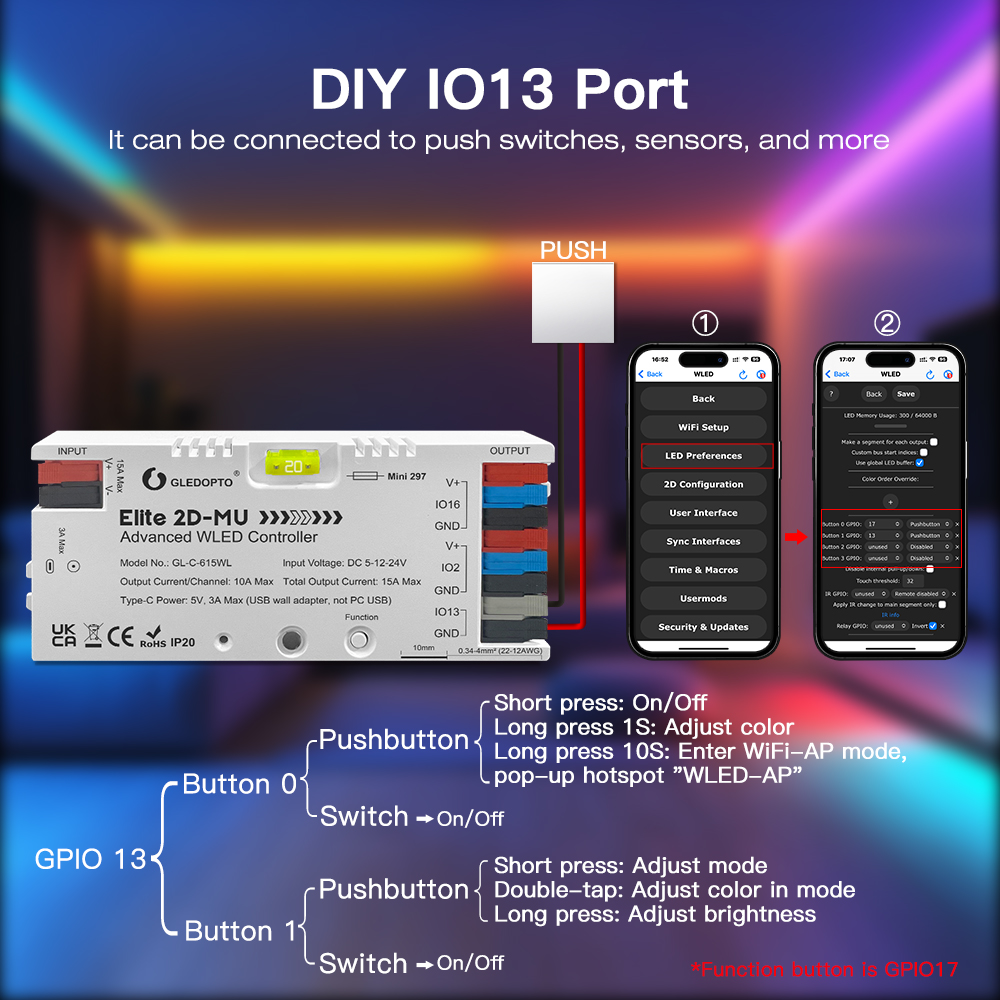

Svorka IO13 s GND slouží pro připojení externího tlačítka, vypínače nebo senzoru. Ve WLED se IO13 nastaví jako Button 0 nebo Button 1, a to v režimu tlačítka (pushbutton) nebo vypínače (switch). Jako Button 0 tlačítko krátkým stiskem zapíná a vypíná, podržením 1 sekundu mění barvu a podržením 10 sekund spouští hotspot WLED-AP. Jako Button 1 krátký stisk přepíná efekty, dvojklik mění barvu v efektu a podržení reguluje jas. V režimu switch funguje běžný vypínač jako zapnutí a vypnutí. Díky tomu lze osvětlení ovládat klasickým nástěnným tlačítkem i bez chytré domácnosti. Pro ovládání na dálku lze doplnit dálkový ovladač Gledopto pro WLED s 12 tlačítky, který s kontrolérem komunikuje přímo bez routeru.

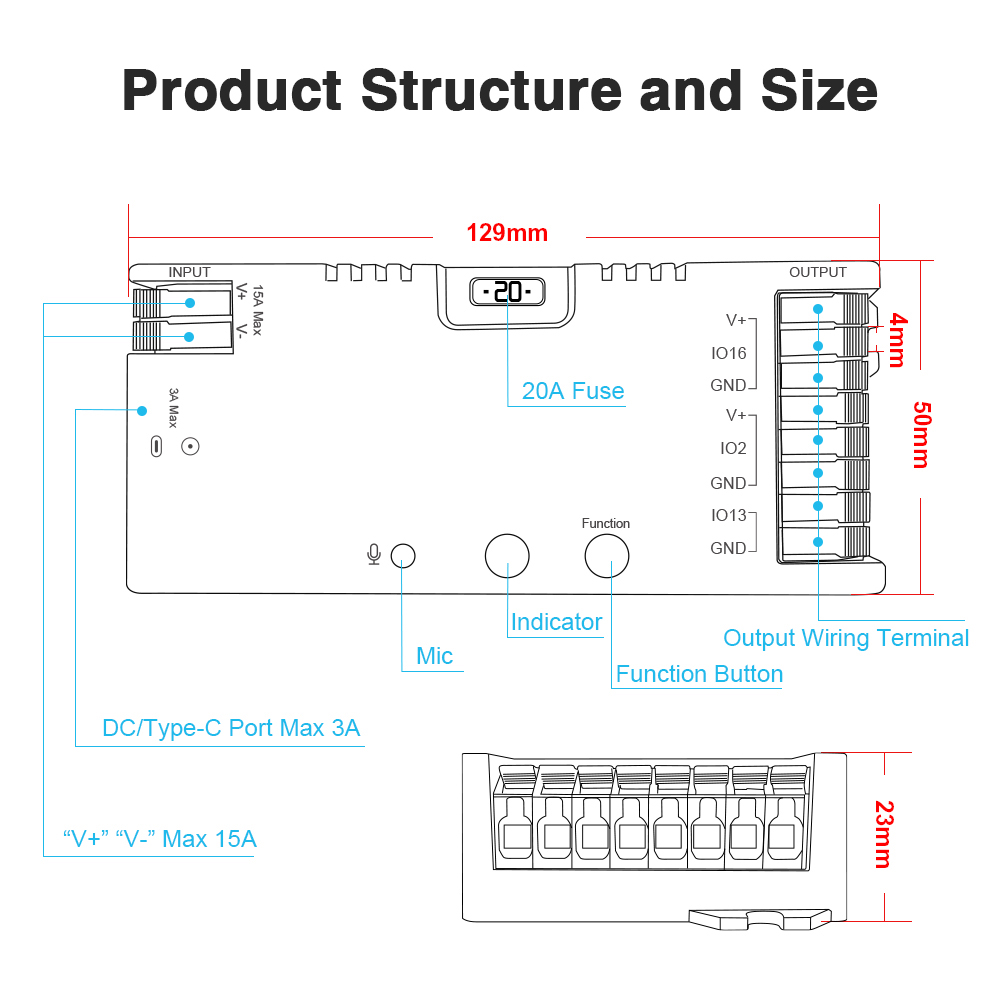

Napájení, ochrana a zapojení

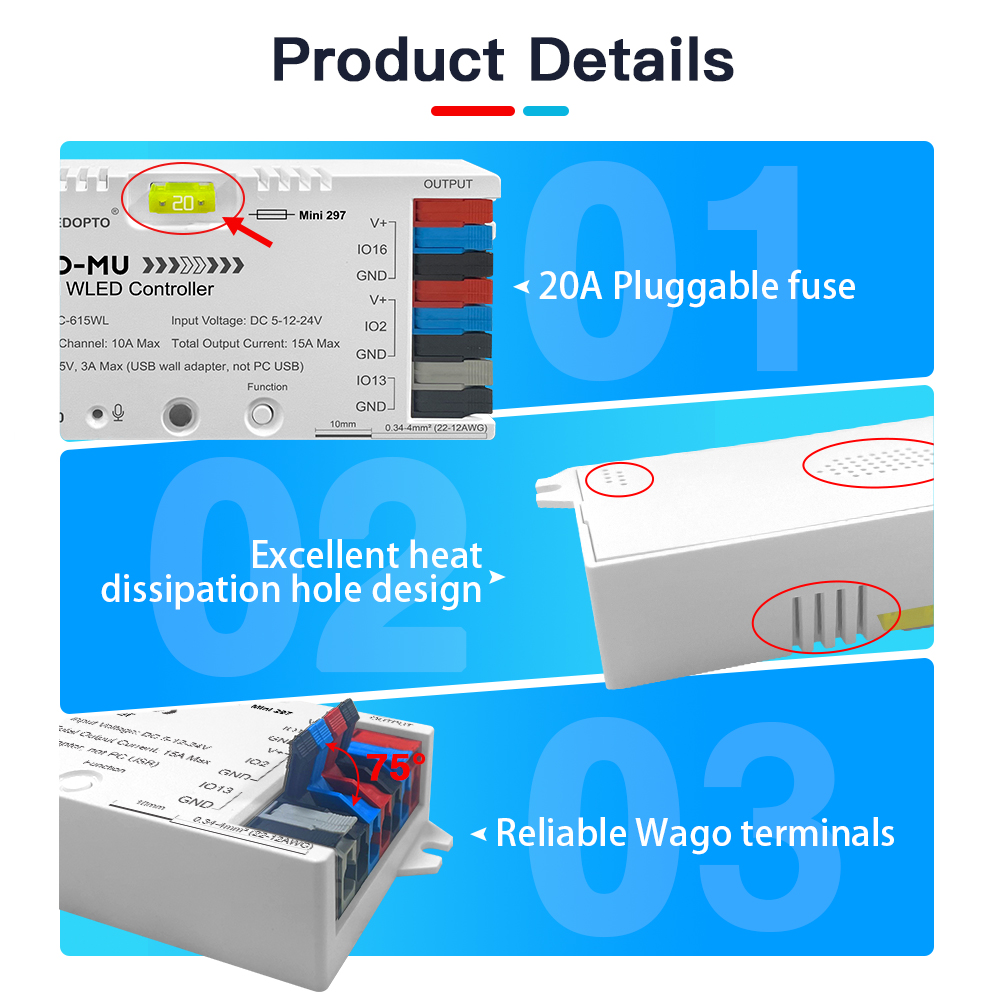

Kontrolér pracuje s LED systémy 5 V, 12 V i 24 V DC. Hlavní napájení se připojuje do vstupních svorek V+ a V-, které snesou až 15 A. Pro menší zátěž je k dispozici také konektor DC a port USB-C 5 V, oba s maximálním proudem 3 A. USB-C napájejte ze síťového adaptéru, ne z USB portu počítače. Napájecí okruh chrání vyměnitelná nožová pojistka 20 A typu Mini 297, kterou lze vyměnit bez otevírání krabičky. Větrací otvory v krytu odvádějí teplo při vyšším zatížení.

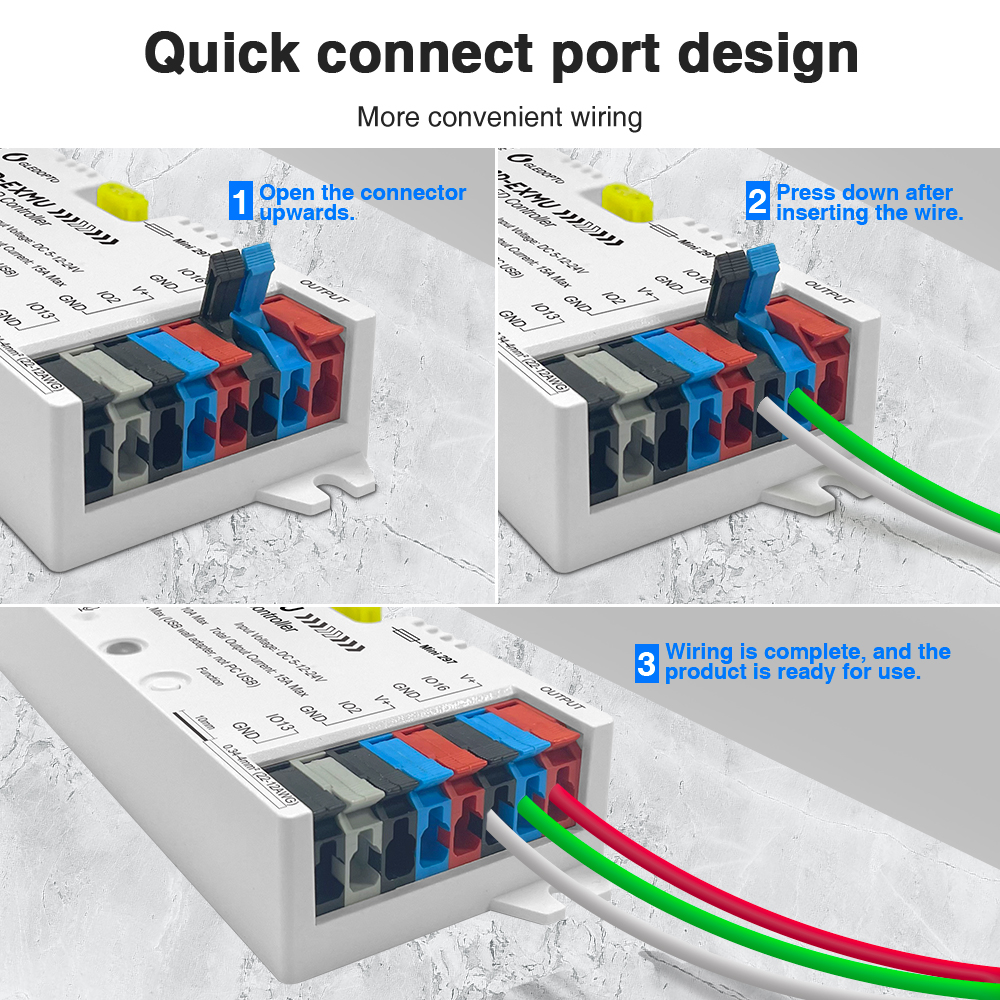

Všechny svorky jsou pružinové typu Wago pro vodiče o průřezu 0,34 až 4 mm² (22 až 12 AWG) s odizolováním 10 mm. Páčka se otevírá do úhlu 75°, vodič se vloží a páčka zaklapne, šroubovák není potřeba. Pokud je mezi kontrolérem a prvním pixelem delší kabel, může se datový signál zkreslit, a tehdy se hodí doplnit zesilovač signálu Gledopto pro WLED.

Integrace a alternativy

Díky firmwaru WLED se kontrolér automaticky zobrazí v Home Assistant přes oficiální integraci WLED. Dále podporuje MQTT, HTTP API, JSON API a WebSocket pro Node-RED, openHAB, Domoticz a další systémy, protokoly E1.31 (sACN) a Art-Net pro řízení z osvětlovacích pultů a hlasové ovládání přes Google Assistant nebo Amazon Alexa prostřednictvím Home Assistant. WLED nabízí stovky efektů, segmenty, playlisty, vlastní palety, časové plány, automatiku podle východu a západu slunce, synchronizaci více kontrolérů a aktualizace firmwaru OTA. Elite 2D-MU se připojuje pouze přes Wi-Fi. Pokud potřebujete stabilní kabelové připojení, zvolte Gledopto Elite 2D EXMU s portem LAN. Pro kombinaci jednoho digitálního pásku s bílým PWM páskem je určen Gledopto Elite 1D2P EXMU.

Časté dotazy

Funguje kontrolér bez internetu?
Ano. WLED běží lokálně a webové rozhraní, aplikace, Home Assistant i MQTT komunikují v rámci domácí sítě. Internet ani cloudová služba nejsou potřeba.

Jak kontrolér připojím k jiné Wi-Fi síti?
Podržte tlačítko Function 10 sekund. Kontrolér se resetuje a vytvoří hotspot WLED-AP, přes který v telefonu nastavíte novou síť.

Mohu kontrolér napájet jen přes USB-C?
Ano, ale port USB-C i konektor DC jsou omezené na 3 A, což stačí jen pro krátké pásky 5 V. Pro běžné instalace použijte napájecí zdroj připojený do vstupních svorek, které snesou až 15 A.

Mohu na kontrolér připojit klasický nástěnný vypínač?
Ano, na svorku IO13 a GND. Ve WLED ji nastavíte jako tlačítko nebo vypínač a zvolíte, zda bude ovládat zapínání, barvy, efekty nebo jas.

Technické parametry

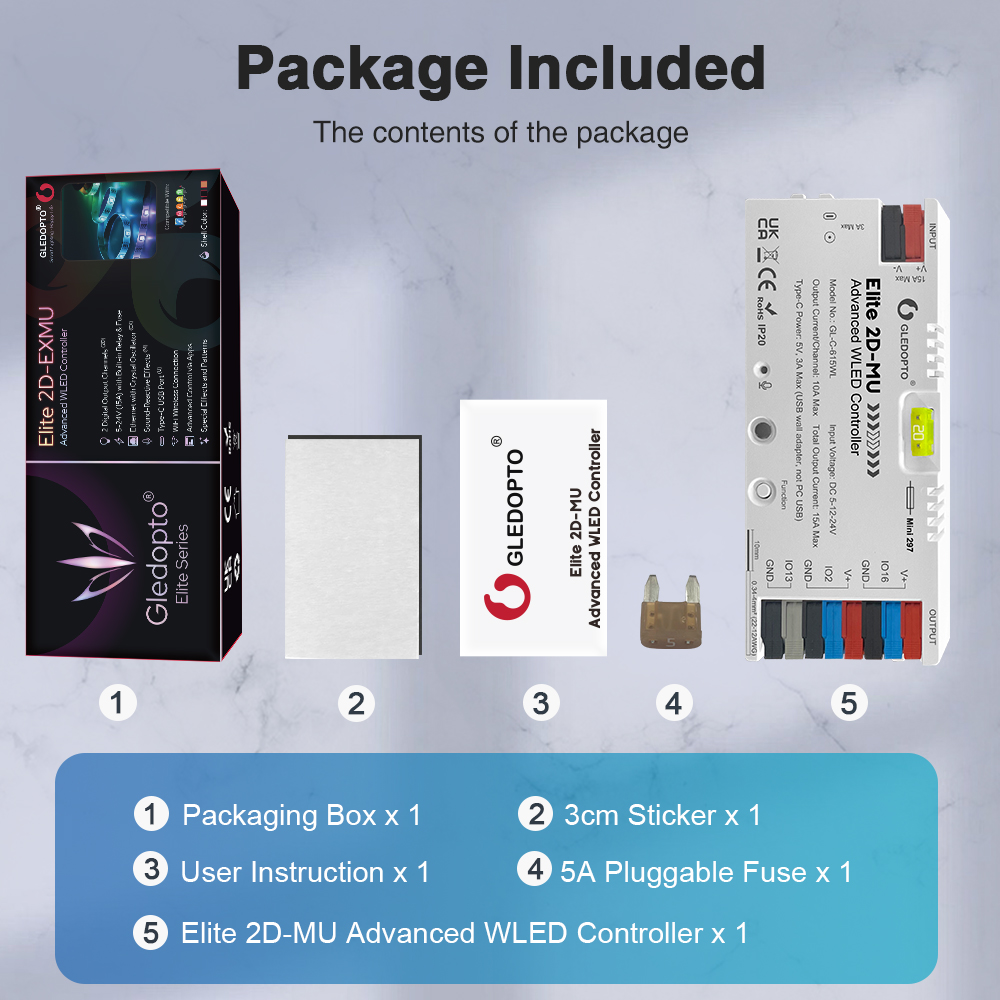

Obsah balení

• kontrolér Gledopto Elite 2D-MU
• náhradní zásuvná pojistka 5 A
• samolepka 3 cm
• návod k použití
