Gledopto Elite 1D2P-EXMU WLED ESP32 LED strip controller RGBIC/ARGB + PWM, LAN

Detailní popis produktu

Gledopto Elite 1D2P-EXMU je WLED kontrolér pro LED pásky, který v jednom zařízení spojuje řízení digitálního adresovatelného pásku a klasického PWM osvětlení. Je postavený na mikrokontroléru ESP32 a z výroby má nahraný a nakonfigurovaný firmware WLED, takže je po připojení k síti ihned připravený k použití. Typickým využitím je kombinace barevného efektového podsvícení s bílým hlavním osvětlením, například RGBIC pásek pod linkou a teplá bílá v podhledu, ovládané z jednoho kontroléru.

Kontrolér patří do řady Elite, která oproti starším modelům Gledopto přináší přepracovanou elektroniku, Ethernet, vyměnitelnou pojistku, pružinové svorky a vestavěné relé. Celý systém funguje lokálně, bez cloudu a bez připojení k internetu. Ovládá se přes webové rozhraní WLED nebo aplikaci a je určený hlavně pro uživatele Home Assistant, MQTT a Node-RED. Při konfiguraci se hodí základní znalost sítí a chytré domácnosti.

WLED kontrolér s digitálním a dvěma PWM výstupy

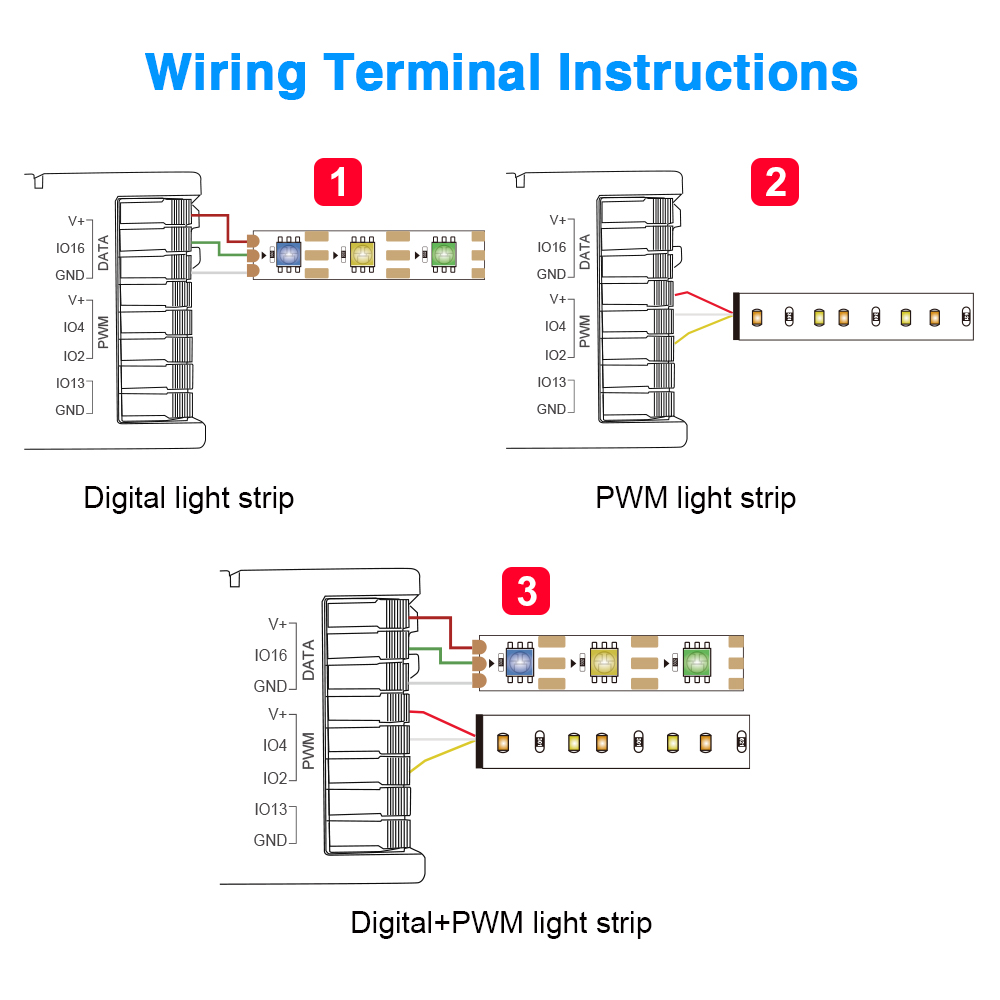

Digitální výstup (V+, IO16, GND) posílá datový signál TTL do adresovatelného pásku, kde lze každý pixel nebo segment řídit samostatně. Podporuje běžné jednodrátové čipy WS2811, WS2812B, WS2813, WS2815, SK6812, TM1814 a další typy, které WLED umí. Dva PWM výstupy (IO4 a IO2) řídí jas klasických pásků bez vlastních čipů. Jeden PWM kanál stačí pro jednobarevný pásek, oba společně slouží pro CCT pásek s laditelnou teplotou bílé. Každý kanál zvládne až 10 A, celkový výstupní proud kontroléru je 15 A. Díky tomu nepotřebujete pro efektový a bílý okruh dva samostatné kontroléry a obě světla lze ve WLED ovládat jako segmenty jedné instalace.

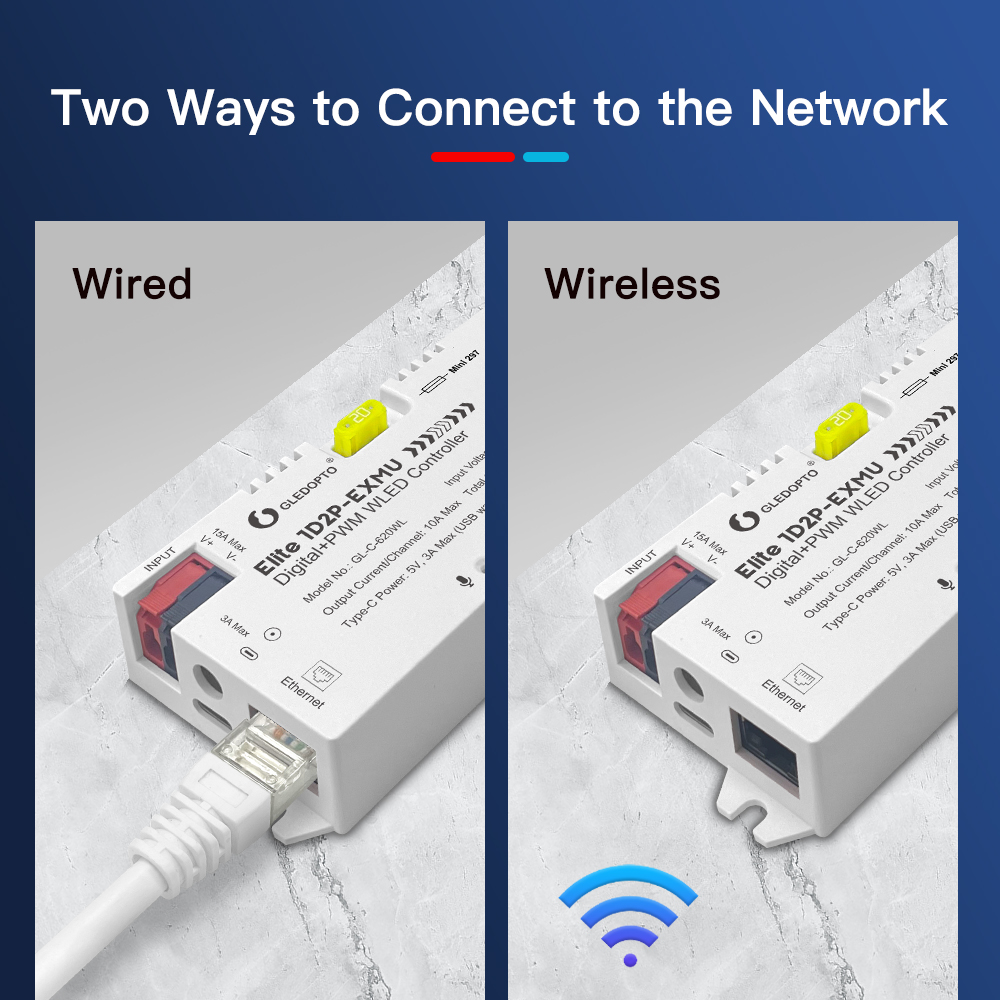

Připojení přes Ethernet nebo Wi-Fi

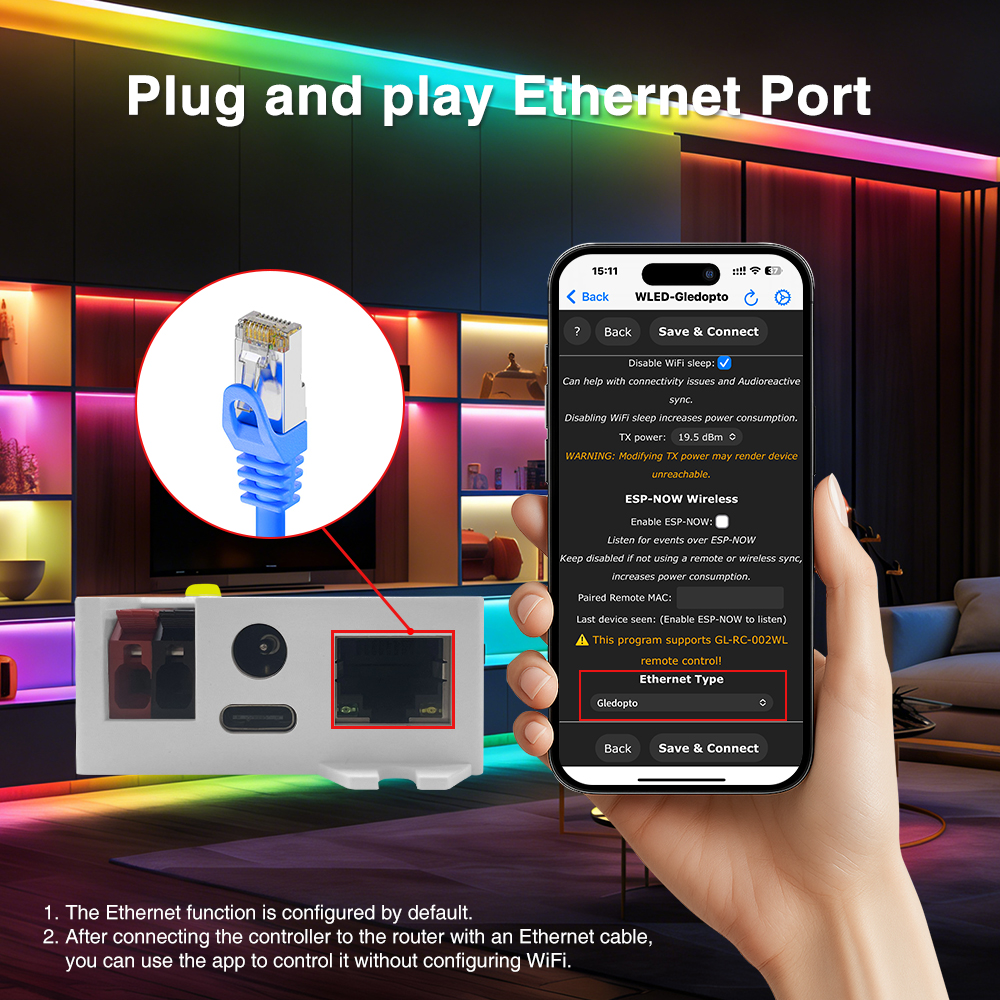

Kontrolér má port Ethernet 10/100 Mb/s a Wi-Fi 802.11 b/g/n v pásmu 2,4 GHz. Ethernet je z výroby nastavený, takže po připojení kabelem k routeru dostane adresu přes DHCP a je hned dostupný v aplikaci bez nastavování Wi-Fi. Kabelové připojení je vhodné všude, kde je slabý signál, kontrolér je zabudovaný v rozvaděči nebo v kovové liště, a hlavně u synchronizace hudebních efektů a protokolů E1.31 a Art-Net, kde výpadky Wi-Fi způsobují trhání animací. Pokud kabel k dispozici není, funguje kontrolér standardně přes Wi-Fi.

Firmware podporuje také příjem povelů přes ESP-NOW, tedy přímou bezdrátovou komunikaci bez routeru. Pro fyzické ovládání tak lze doplnit dálkový ovladač Gledopto pro WLED s 12 tlačítky, který zapíná, stmívá a vyvolává uložené předvolby i při výpadku sítě.

Vestavěné relé a vyměnitelná pojistka

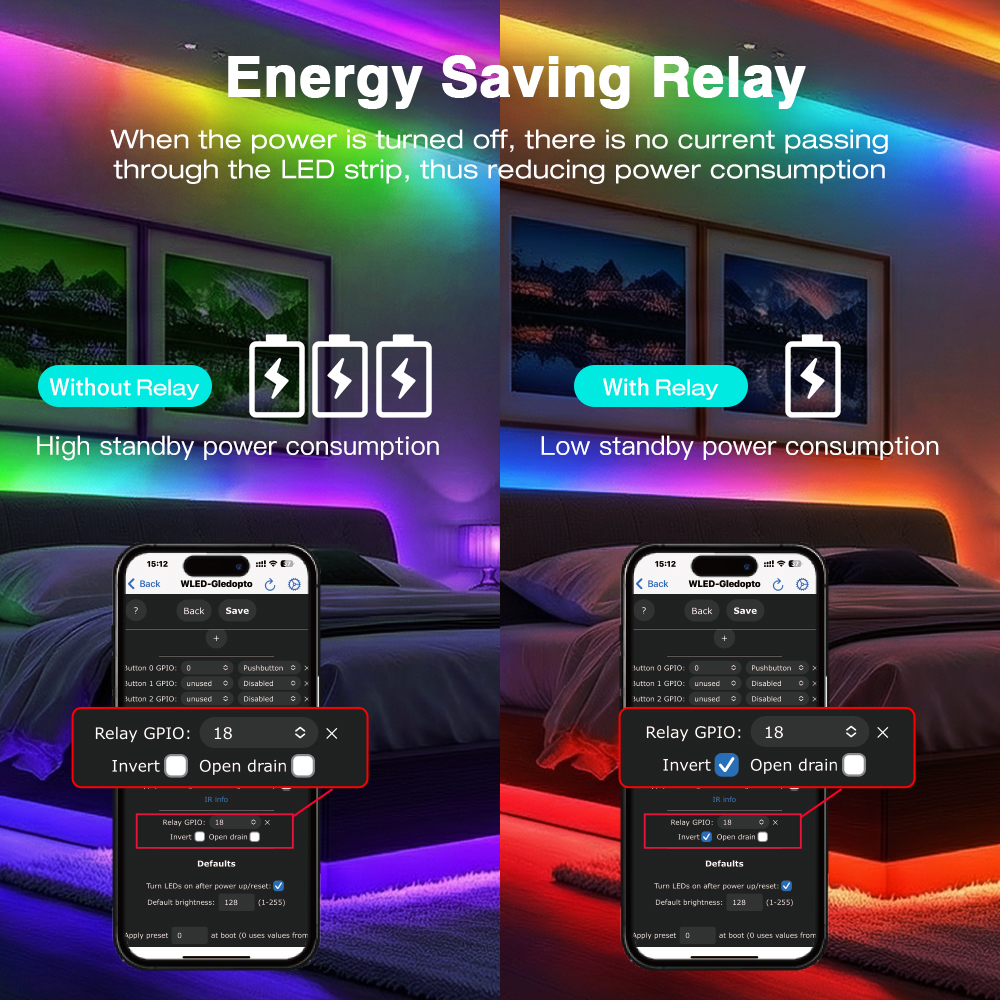

Digitální pásky odebírají proud i ve vypnutém stavu, protože jejich čipy zůstávají napájené a čekají na data. U delších instalací jde o znatelnou klidovou spotřebu. Vestavěné relé proto při vypnutí ve WLED fyzicky odpojí napájení pásků a při zapnutí ho opět připojí. Ve WLED je relé přiřazené k GPIO 18. Relé spíná pouze stranu LED pásků za kontrolérem, není určeno ke spínání síťového napájení zdroje. Napájecí okruh LED chrání vyměnitelná nožová pojistka 20 A typu Mini 297, kterou lze při přetížení nebo zkratu vyměnit bez otevírání krabičky.

Digitální mikrofon pro efekty reagující na hudbu

V kontroléru je digitální mikrofon I2S PDM, který využívá funkce Audio Reactive ve WLED. Mikrofon snímá zvuk v místnosti a WLED podle hlasitosti a frekvenčního spektra mění barvy, jas a pohyb efektů v rytmu hudby. Oproti analogovému mikrofonu má vyšší citlivost a rychlejší odezvu, takže efekty přesněji sledují rytmus. Využijete ho při podsvícení obývacího pokoje, herny, baru nebo při oslavách, bez nutnosti externího hudebního modulu.

Zapojení, napájení a rozměry

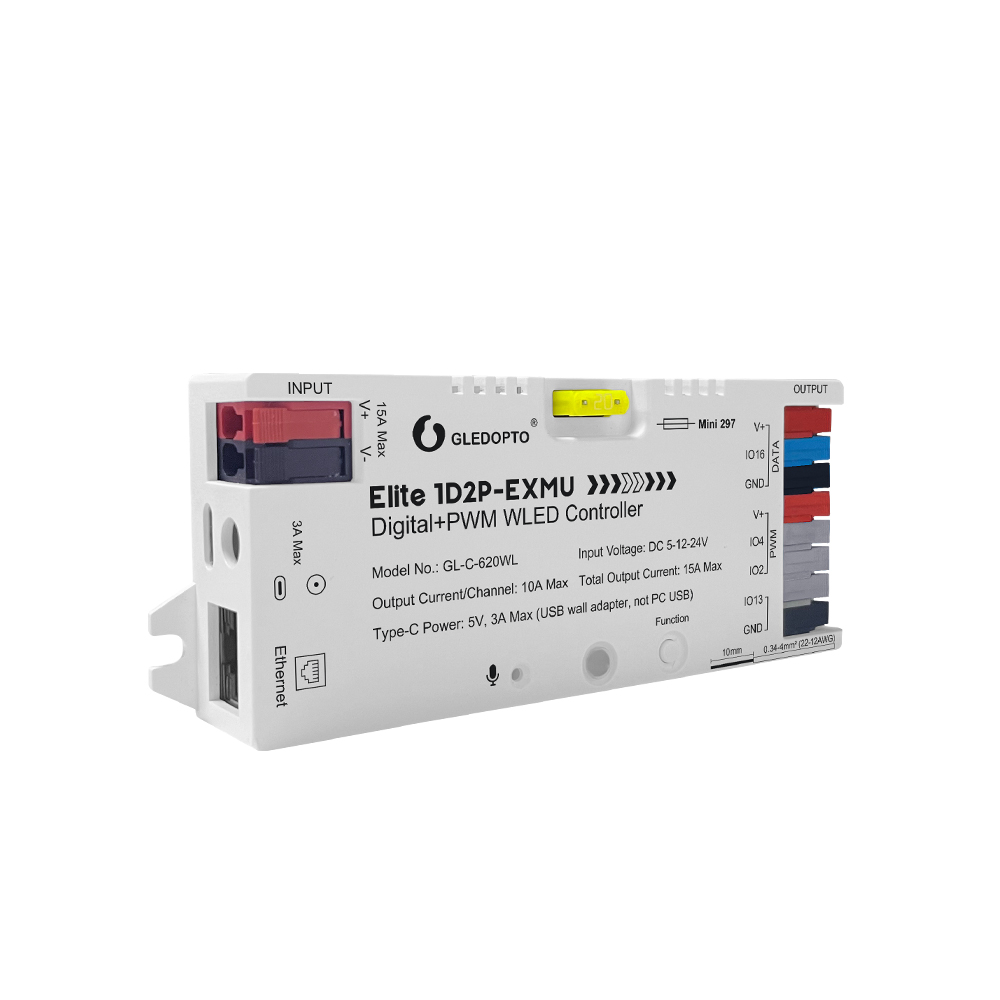

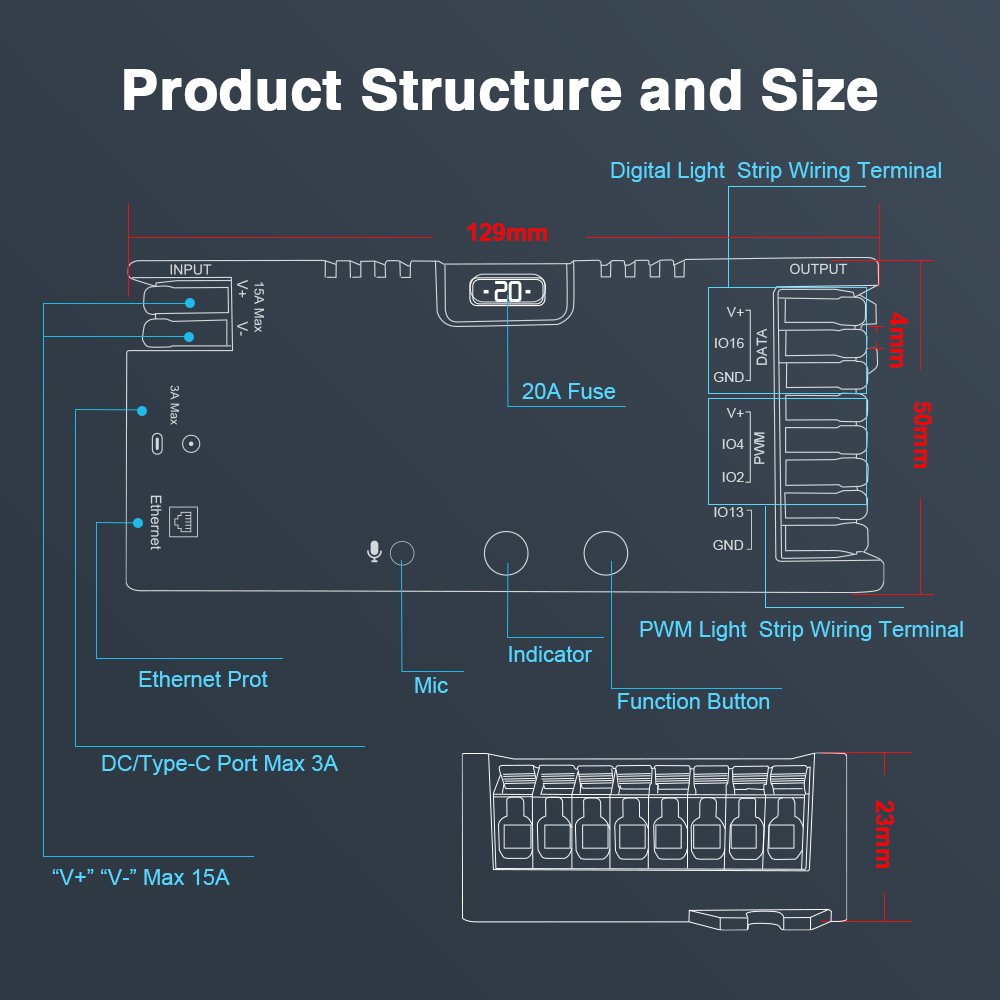

Kontrolér pracuje s LED systémy 5 V, 12 V i 24 V DC. Hlavní napájení se připojuje do vstupních svorek V+ a V-, které snesou až 15 A. Pro menší zátěž je k dispozici také konektor DC 5,5 × 2,1 mm a port USB-C 5 V, oba s maximálním proudem 3 A. USB-C napájejte ze síťového adaptéru, ne z USB portu počítače. Na výstupní straně je kromě digitálních a PWM svorek ještě volný vývod IO13 s GND pro vlastní rozšíření. Na krabičce je tlačítko Function, indikační LED a otvor mikrofonu, montuje se pomocí šroubů přes úchyty po stranách.

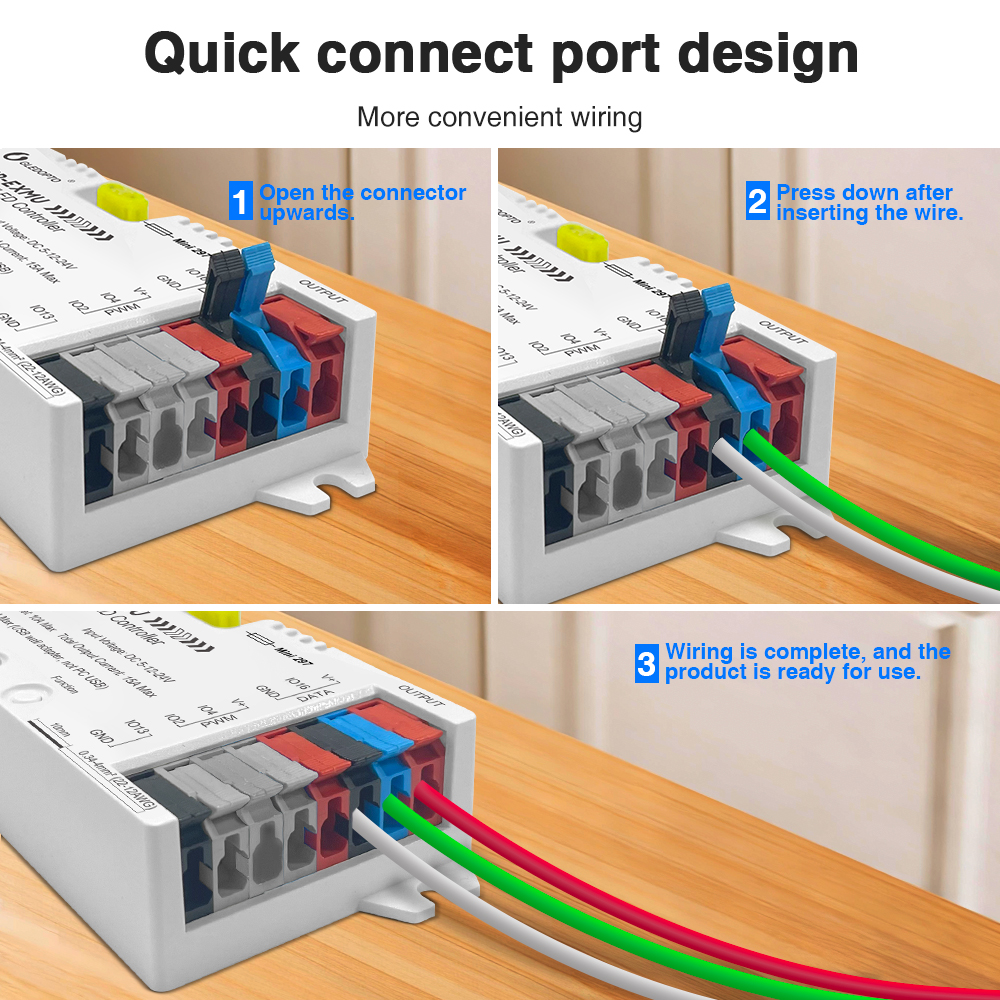

Všechny svorky jsou pružinové Quick Connect pro vodiče o průřezu 0,34 až 4 mm² (22 až 12 AWG) s odizolováním 10 mm. Páčku stačí zvednout, vložit vodič a zaklapnout, šroubovák není potřeba. Pokud je mezi kontrolérem a prvním pixelem delší kabel, může se datový signál zkreslit, a tehdy se hodí doplnit zesilovač signálu Gledopto pro WLED.

Integrace do chytré domácnosti

Díky firmwaru WLED se kontrolér automaticky objeví v Home Assistant přes nativní integraci WLED. Dále podporuje MQTT, HTTP API, JSON API a WebSocket pro Node-RED, openHAB a další platformy, protokoly E1.31 (sACN) a Art-Net pro řízení z osvětlovacích systémů a hlasové ovládání přes Amazon Alexa. WLED nabízí stovky efektů, segmenty, předvolby a playlisty, časové plány, automatiku podle východu a západu slunce, synchronizaci více kontrolérů v síti a aktualizace firmwaru OTA. Kombinaci digitálního a PWM výstupu využijete například u schodiště, kde adresovatelný pásek vytváří postupně se rozsvěcující efekt a PWM pásek zajišťuje bílé světlo. Pokud potřebujete více digitálních výstupů a PWM nevyužijete, je vhodnější Gledopto Elite 2D EXMU nebo pro rozsáhlejší instalace Gledopto Elite 4D EXMU.

Časté dotazy

Mohu na PWM výstupy připojit dva jednobarevné pásky?
Ano, oba PWM kanály IO4 a IO2 jsou nezávislé a každý může řídit jeden jednobarevný pásek. Pro CCT pásek s laditelnou teplotou bílé se používají oba kanály společně.

Funguje kontrolér bez internetu?
Ano. WLED běží lokálně a webové rozhraní, aplikace, Home Assistant i MQTT komunikují v rámci domácí sítě. Internet ani cloudová služba nejsou potřeba.

Musím po připojení Ethernetu něco nastavovat?
Ne, Ethernet je z výroby nakonfigurovaný. Po připojení kabelem k routeru je kontrolér dostupný v síti a Wi-Fi není nutné nastavovat.

Mohu kontrolér napájet jen přes USB-C?
Ano, ale port USB-C i konektor DC jsou omezené na 3 A, což stačí jen pro krátké pásky 5 V nebo servisní účely. Pro běžné instalace použijte napájecí zdroj připojený do vstupních svorek, které snesou až 15 A.

Technické parametry

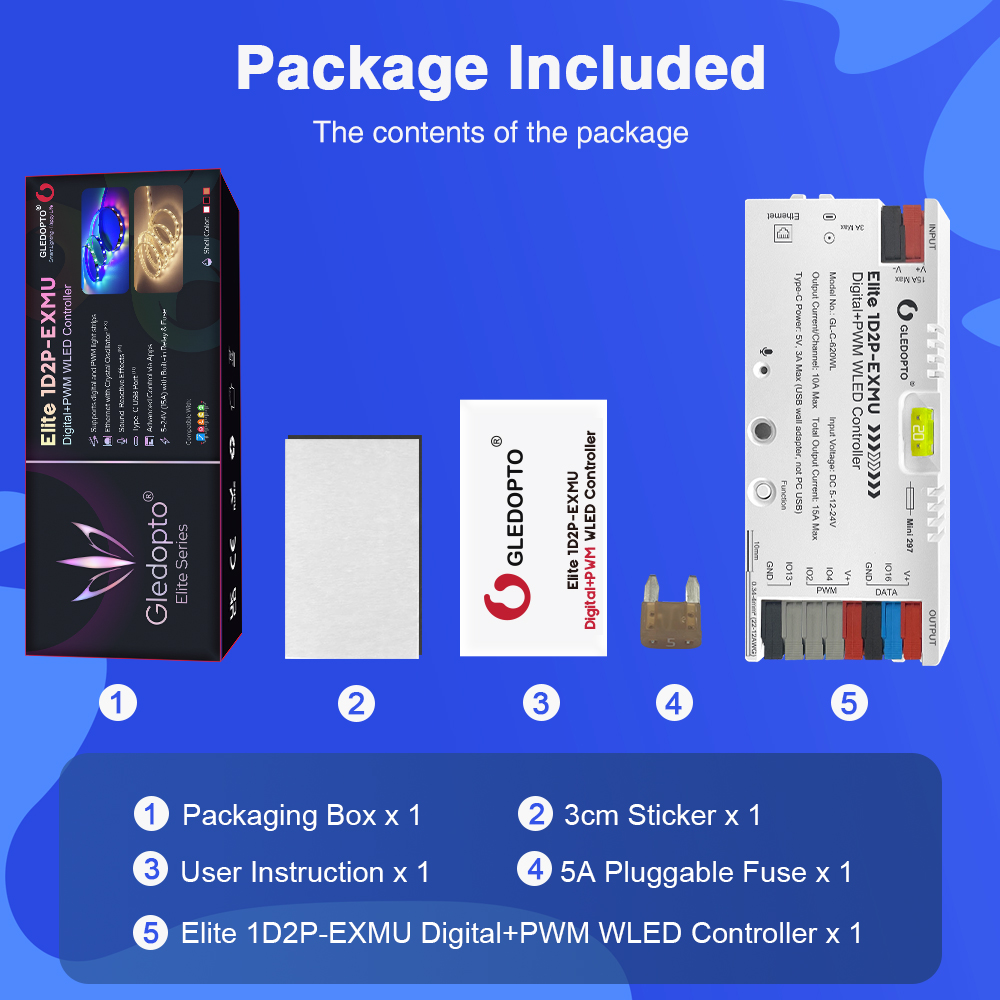

Obsah balení

• kontrolér Gledopto Elite 1D2P-EXMU
• náhradní zásuvná pojistka 5 A
• samolepka 3 cm
• návod k použití
