Gledopto AeX2gis 2ch relay WLED ESP32 LED strip controller RGBIC/ARGB, USB-C, RF

Detailní popis produktu

Gledopto AeX2gis je WLED kontrolér pro dva digitální adresovatelné LED pásky, který každý výstup chrání samostatnou pojistkou a samostatně ho odpojuje vlastním relé. Je postavený na ESP32 s firmwarem WLED, napájí se z 5, 12 nebo 24 V DC a zvládne až 20 A celkem, tedy 10 A a 800 čipů na každý kanál. Oproti běžným WLED kontrolérům ho navíc lze ovládat 2,4G RF dálkovým ovladačem bez Wi-Fi a bez aplikace.

Kontrolér je určený pro instalace, kde záleží na spolehlivosti a jednoduchém ovládání pro celou domácnost: podsvícení kuchyně, obývacího pokoje, televize nebo ložnice. Stavové LED přímo na krytu ukazují spálenou pojistku nebo stav relé, takže se porucha najde bez měření. Rozšiřující port umožňuje připojit tlačítko, vypínač nebo pohybové čidlo a ovládání se dá rozšířit o Home Assistant a MQTT přes WLED.

Dva výstupy WLED kontroléru, každý s pojistkou a relé

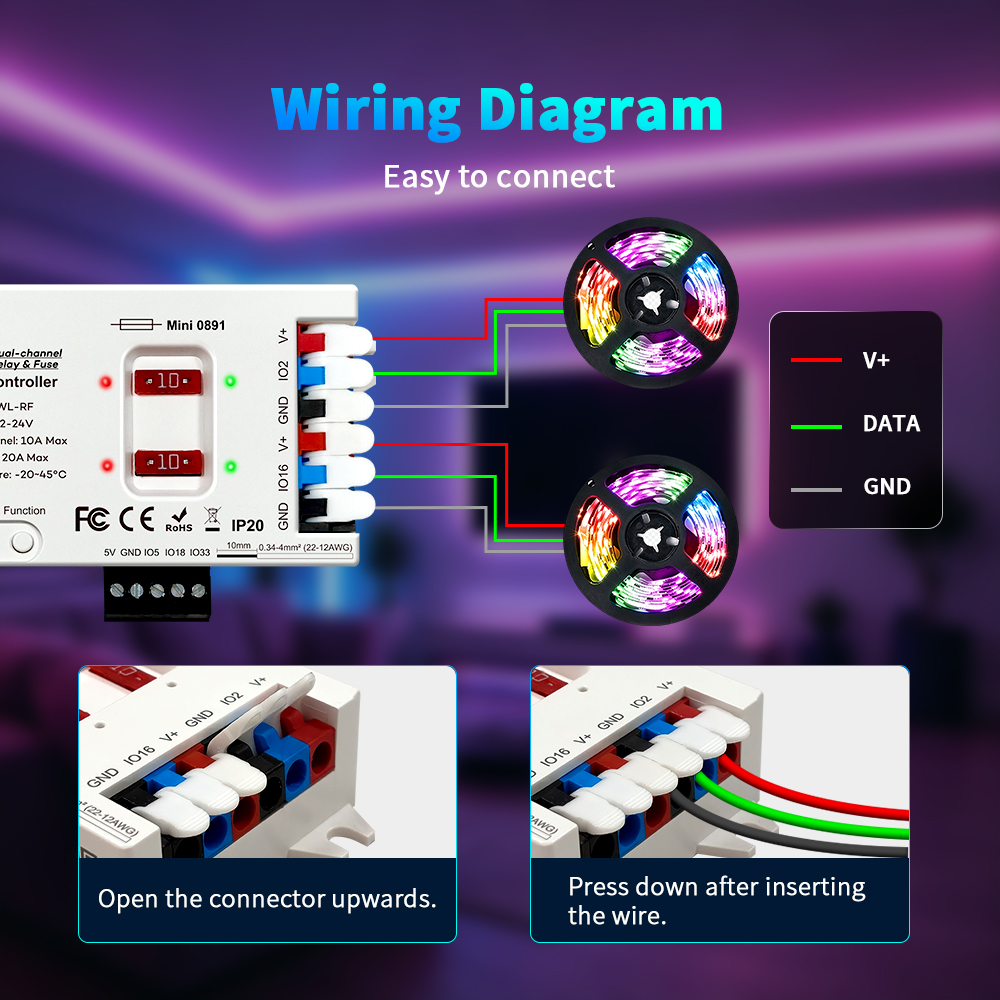

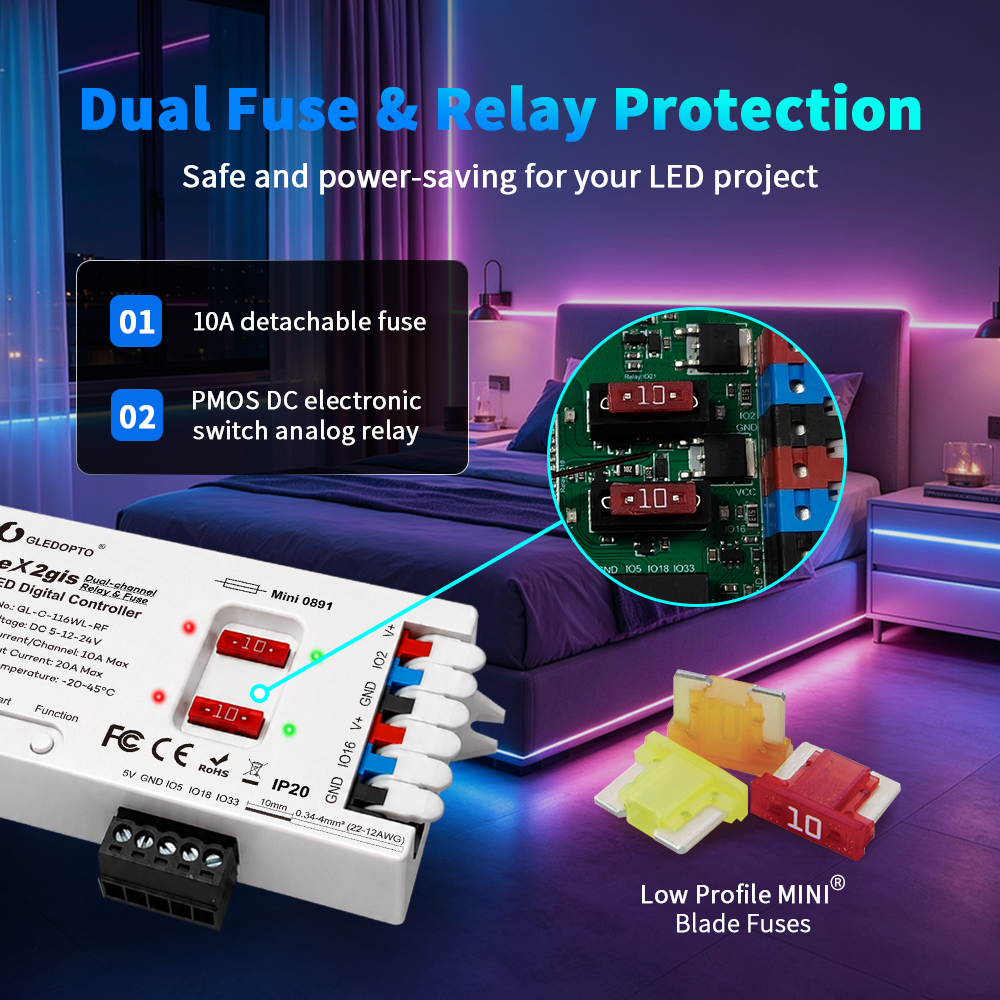

Výstupy V+, IO2, GND a V+, IO16, GND mají oddělené datové signály, nejde tedy o dvě paralelní svorky se stejným signálem. Ve WLED se každý výstup nastaví jako samostatný segment s vlastní barvou, jasem a efektem. Každý kanál má vlastní nožovou pojistku 10 A v nízkoprofilovém provedení Mini 0891. Při zkratu nebo přetížení na jednom pásku tak shoří jen jeho pojistka a druhý kanál svítí dál. Pojistky jsou na horní straně krytu a vyměňují se bez otevírání.

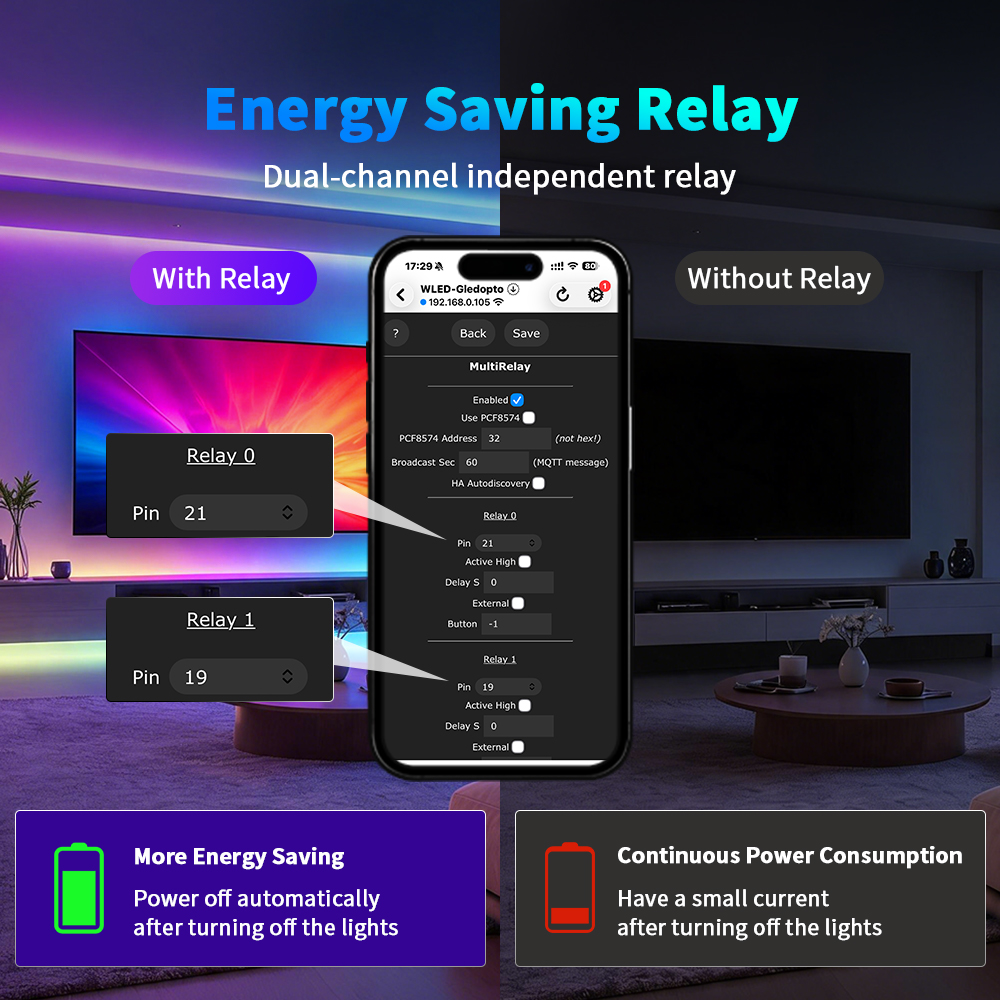

Napájení každého kanálu spíná elektronické relé tvořené spínačem PMOS. Digitální pásky odebírají proud i ve vypnutém stavu, protože čipy zůstávají pod napětím. Relé po vypnutí světla ve WLED napájení pásku odpojí a klidová spotřeba odpadne. Ve WLED se obě relé nastaví v modulu MultiRelay, Relay0 na GPIO21 a Relay1 na GPIO19, a každé lze ovládat nezávisle.

Stavové LED pro rychlou diagnostiku

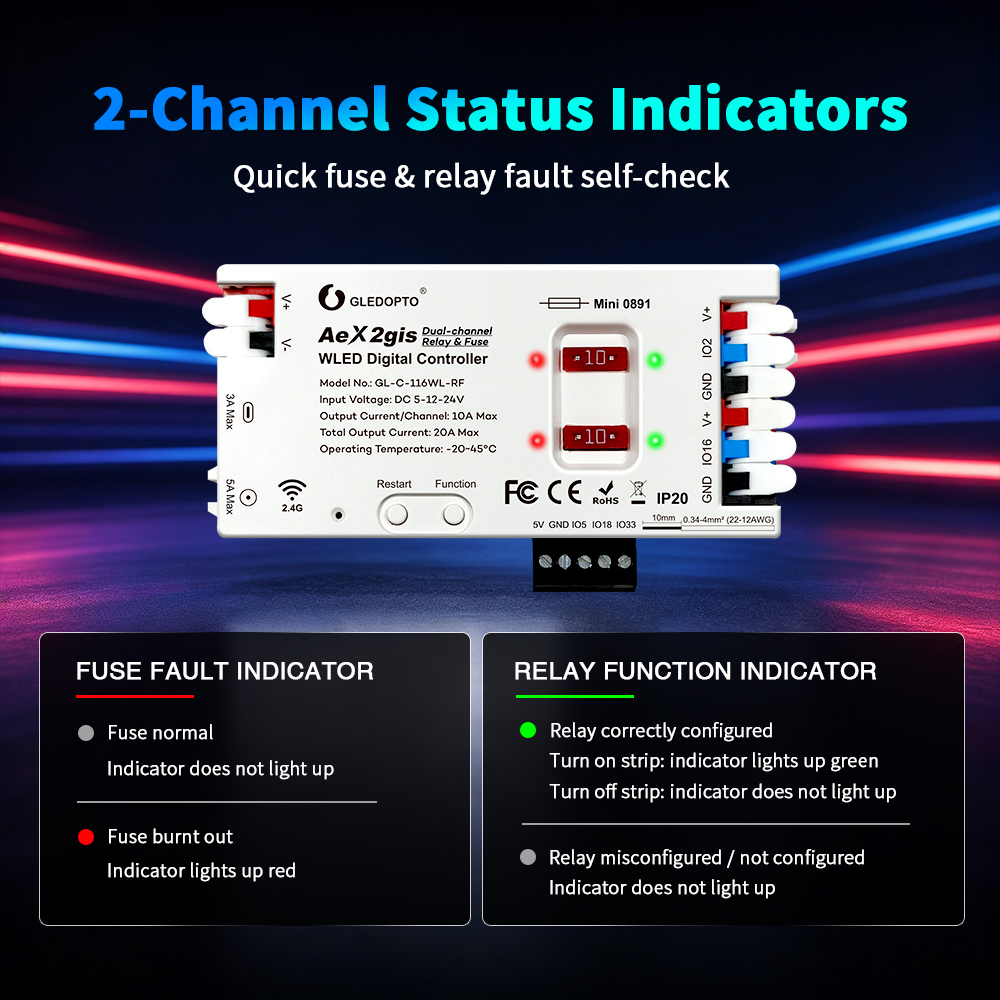

U každé pojistky jsou dvě kontrolky. Červená se rozsvítí, když je pojistka spálená, při správném stavu nesvítí. Zelená ukazuje funkci relé: při správné konfiguraci svítí, když je pásek zapnutý, a zhasne po jeho vypnutí. Pokud zelená nesvítí ani při zapnutém pásku, relé není ve WLED nastavené nebo je nastavené chybně. Díky tomu se nejčastější závady rozliší pohledem na kontrolér, bez multimetru.

Ovládání 2,4G RF ovladačem

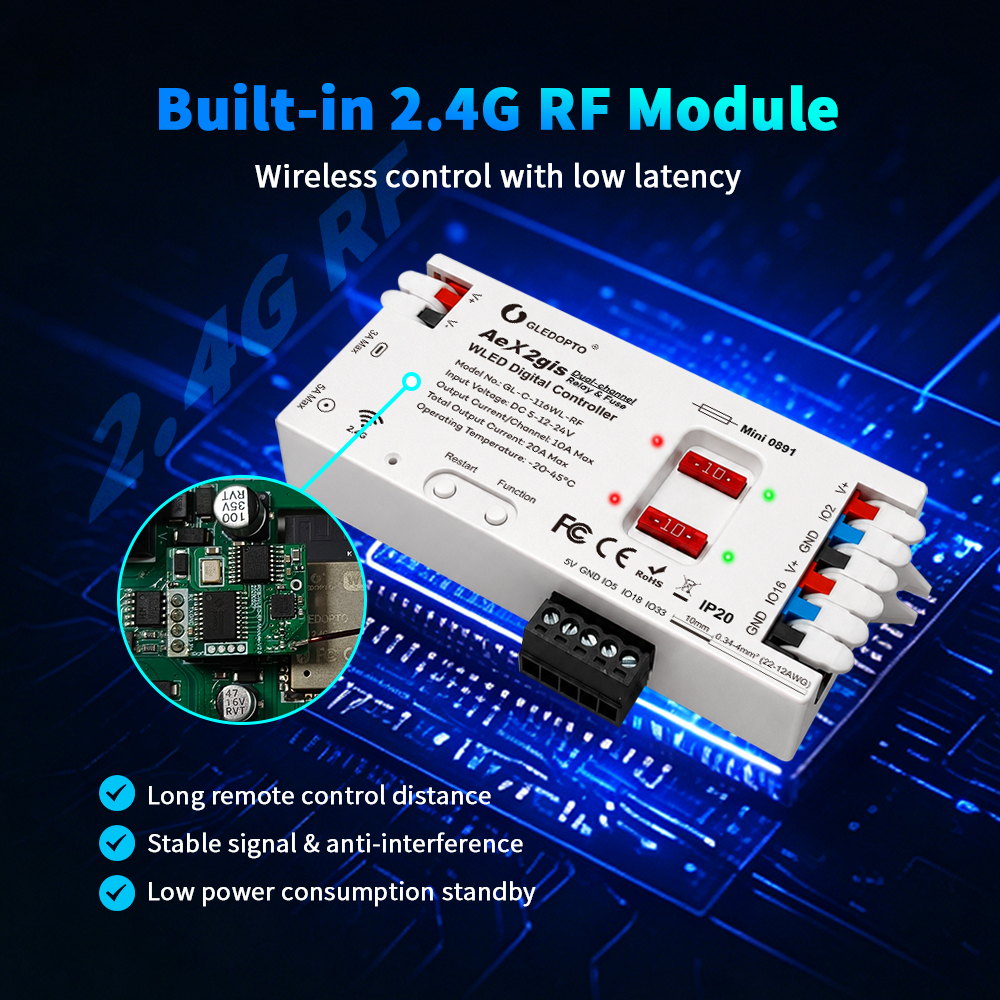

Vestavěný 2,4G RF modul přijímá povely přímo z rádiových ovladačů Gledopto, nezávisle na Wi-Fi a aplikaci. Ovladač zapíná a vypíná, mění jas, barvu, teplotu bílé a scény s nízkou odezvou. Výrobce uvádí jako kompatibilní RF ovladače modely GL-RC-009S a GL-RC-208. Ke kontroléru lze spárovat až čtyři ovladače, takže každá místnost nebo člen domácnosti může mít vlastní.

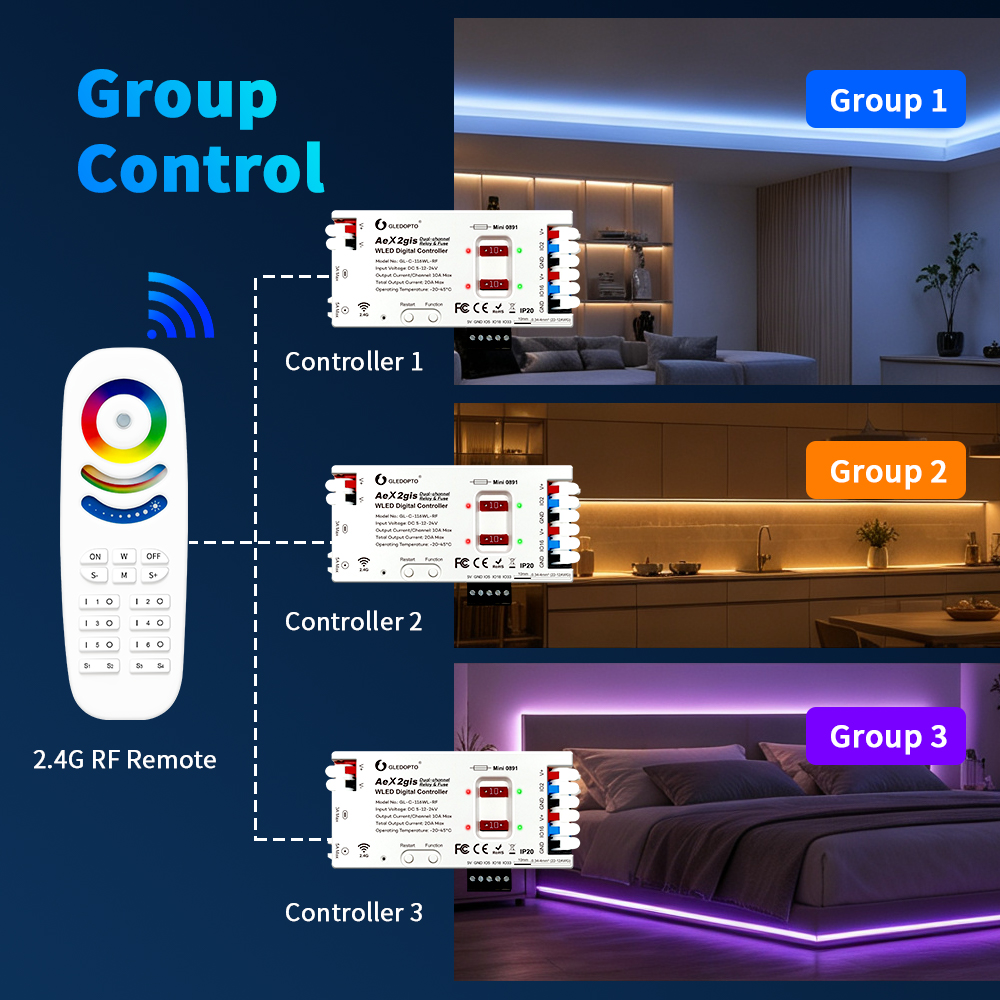

Jeden RF ovladač naopak dokáže řídit více kontrolérů najednou rozdělených do skupin. Například skupina 1 ovládá podsvícení obývacího pokoje, skupina 2 kuchyňskou linku a skupina 3 ložnici, a přepínání mezi nimi probíhá tlačítky zón přímo na ovladači.

Kontrolér podporuje také WLED dálkové ovladače GL-RC-001WL a GL-RC-002WL. Pro ovládání zapínání, jasu, předvoleb a nočního režimu se hodí dálkový ovladač Gledopto pro WLED s 12 tlačítky.

Mikrofon PDM pro efekty podle hudby

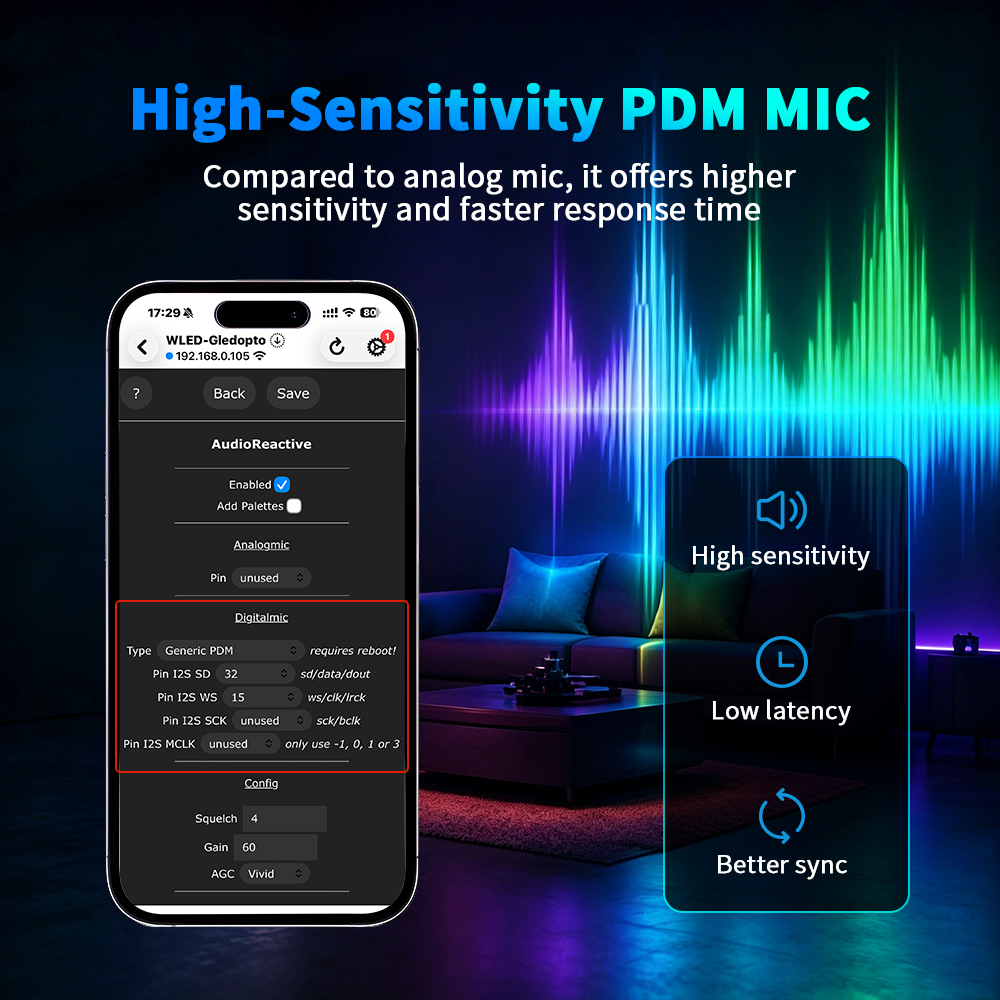

Digitální mikrofon PDM využívá funkci AudioReactive ve WLED. Oproti analogovému mikrofonu má vyšší citlivost a rychlejší odezvu, efekty proto přesněji sledují rytmus. Ve WLED se nastaví jako Generic PDM s piny I2S SD 32 a I2S WS 15 a po uložení je nutný restart kontroléru.

Tlačítka Function a Restart

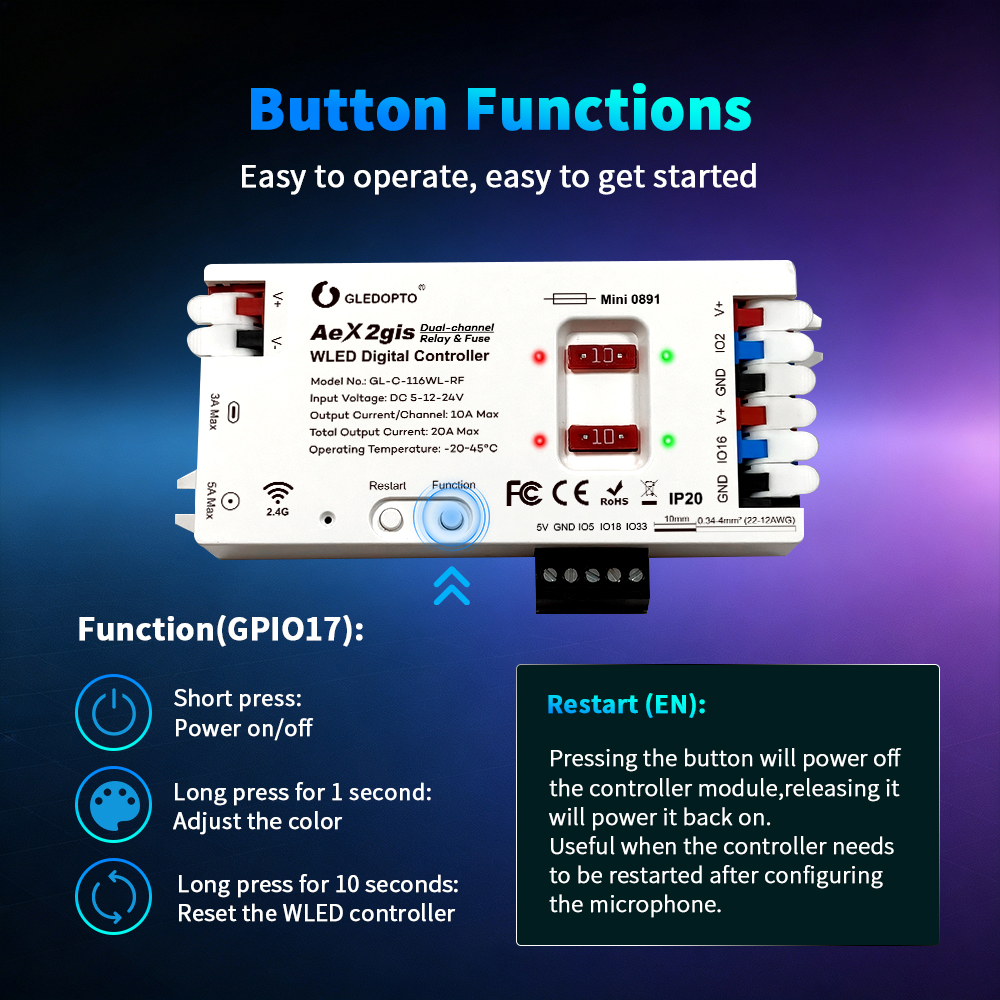

Tlačítko Function (GPIO17) krátkým stiskem zapíná a vypíná světlo, podržením 1 sekundu mění barvu a podržením 10 sekund resetuje WLED a znovu aktivuje přístupový bod WLED-AP. Tlačítko Restart (EN) při stisku vypne řídicí modul a po uvolnění ho znovu zapne. Využijete ho například po nastavení mikrofonu, kdy je nutný restart bez odpojování napájecího zdroje.

Rozšiřující port pro tlačítko, vypínač a čidlo

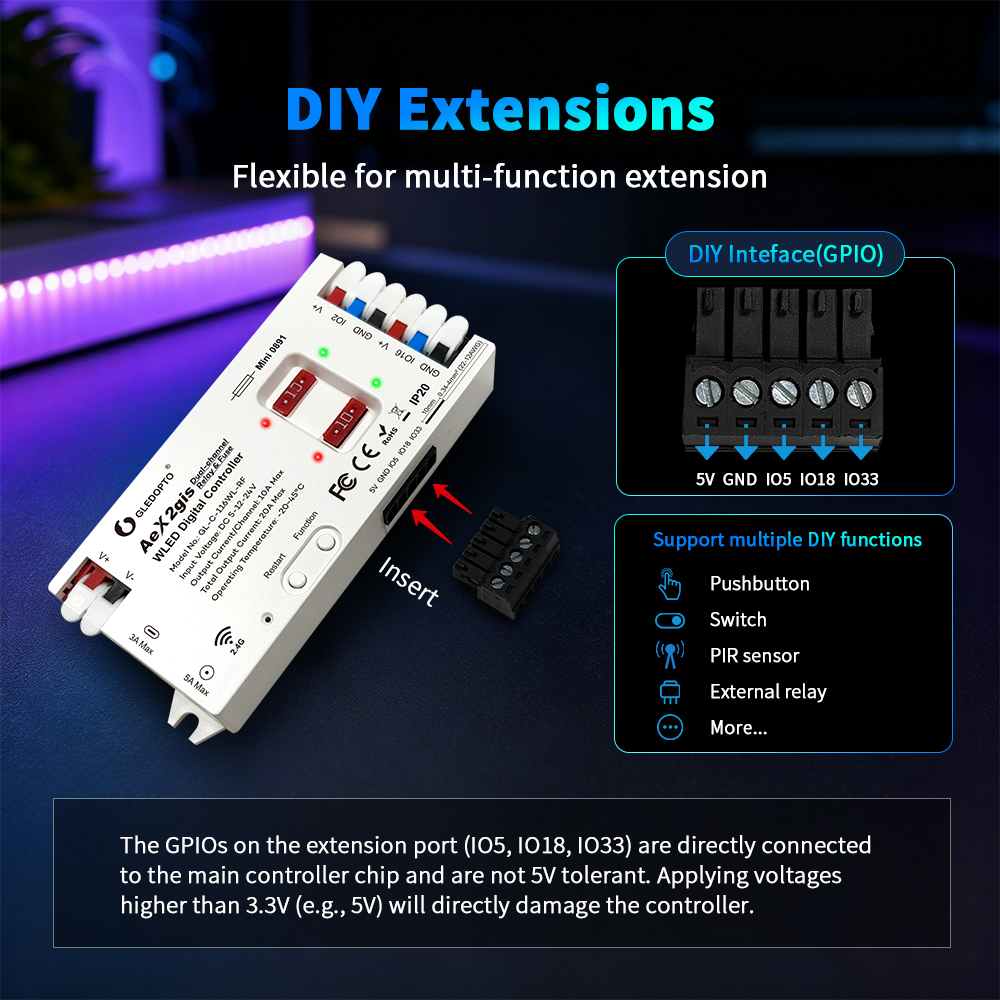

Odnímatelná šroubovací svorkovnice nabízí vývody 5V, GND, IO5, IO18 a IO33. Piny lze ve WLED nastavit pro tlačítko, vypínač, pohybové čidlo PIR nebo externí relé, výstup 5 V zvládne až 300 mA. Typicky se tak připojí nástěnné tlačítko nebo PIR čidlo, které rozsvítí schodiště při pohybu. Piny IO5, IO18 a IO33 jsou připojené přímo na řídicí čip a nesnesou 5 V, napětí na nich nesmí překročit 3,3 V, jinak se kontrolér poškodí.

Napájení a zapojení

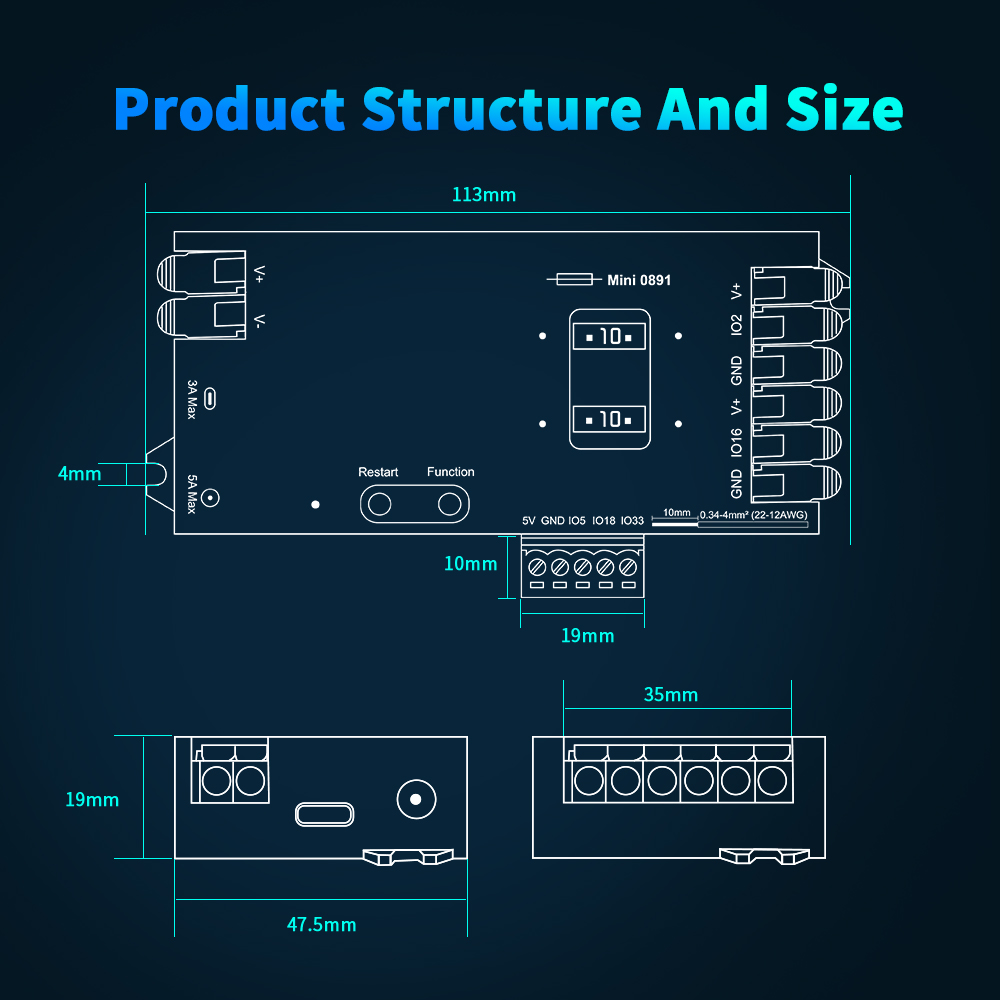

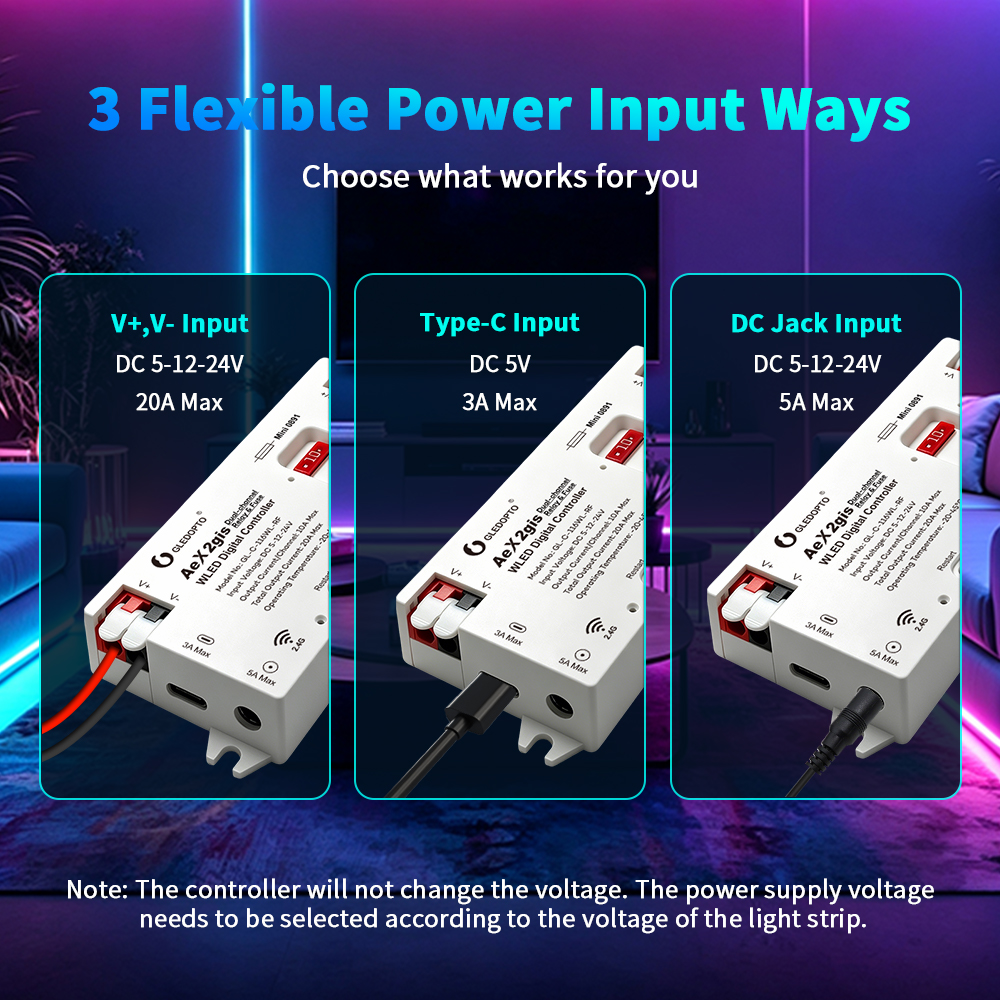

Kontrolér nabízí tři napájecí vstupy. Svorky V+ a V- přijímají 5, 12 nebo 24 V DC až 20 A, konektor DC 5,5 × 2,1 mm 5 až 24 V do 5 A a port USB-C 5 V do 3 A. Kontrolér napětí nemění, zdroj se proto volí podle napětí pásků. Výstupní pružinové svorky přijímají vodiče 0,34 až 4 mm² (22 až 12 AWG) s odizolováním 10 mm. U delšího vedení k prvnímu pixelu může pomoci zesilovač signálu Gledopto pro WLED. Pokud RF ovládání nepotřebujete a chcete kabelové připojení do sítě, zvolte Gledopto Elite 2D-EXMU s Ethernetem.

Časté dotazy

Funguje RF ovladač i bez Wi-Fi?
Ano, 2,4G RF ovladač komunikuje s kontrolérem přímo rádiem, bez routeru a bez aplikace. Ke kontroléru lze spárovat až čtyři ovladače.

Co znamená červená kontrolka u pojistky?
Pojistka daného kanálu je spálená. Po odstranění příčiny zkratu nebo přetížení ji vyměňte za pojistku 10 A Mini 0891.

Proč nesvítí zelená kontrolka relé?
Relé není ve WLED nastavené nebo je nastavené chybně. V modulu MultiRelay zkontrolujte Relay0 na GPIO21 a Relay1 na GPIO19.

Mohu na rozšiřující port připojit čidlo s výstupem 5 V?
Ne přímo. Piny IO5, IO18 a IO33 snesou nejvýše 3,3 V, signál 5 V je nutné převést, jinak se kontrolér poškodí.

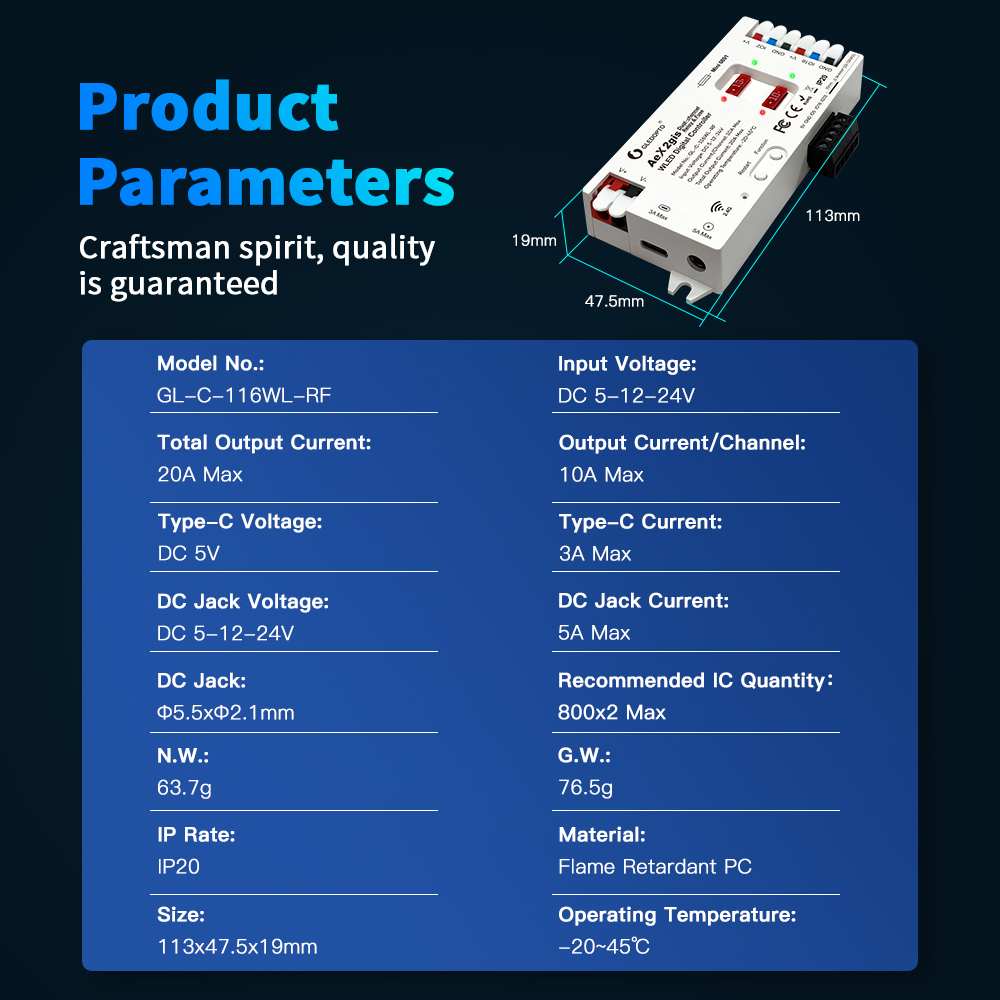

Technické parametry

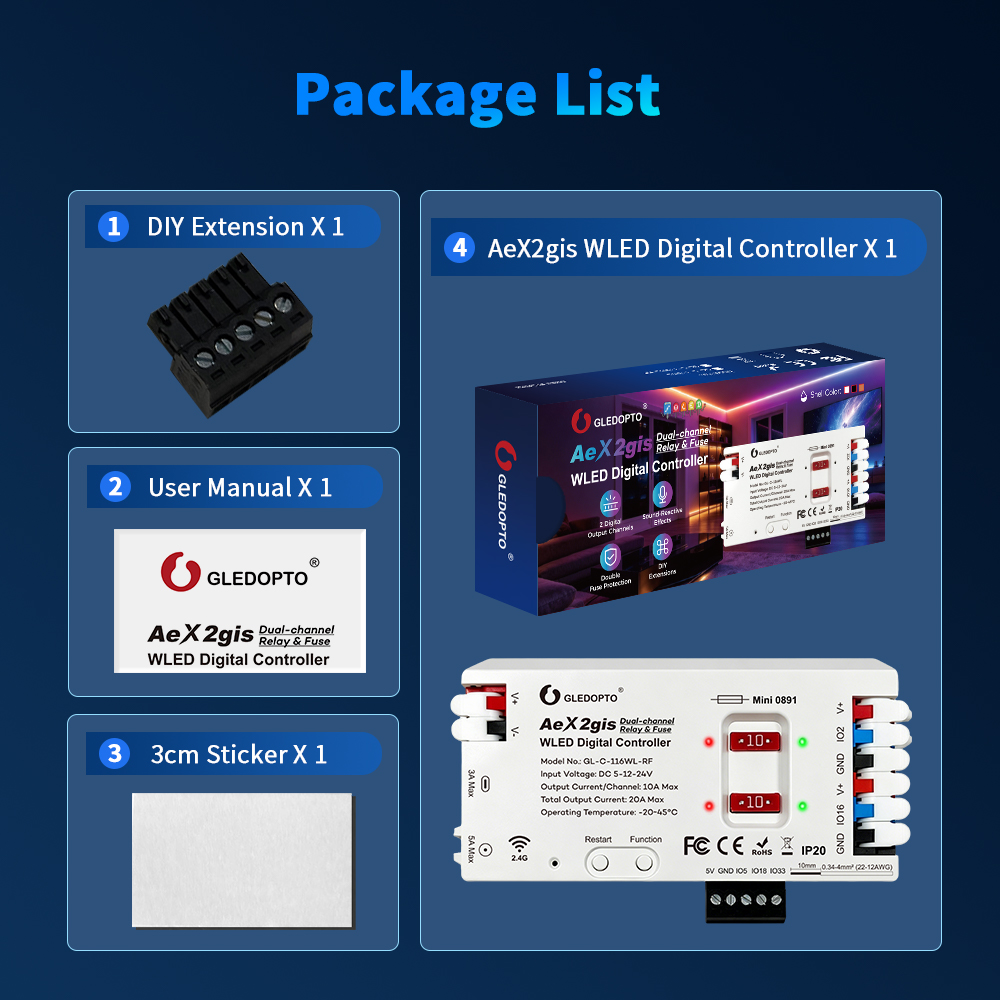

Obsah balení

• kontrolér Gledopto AeX2gis
• rozšiřující šroubovací svorkovnice
• samolepka 3 cm
• návod k použití
