Gledopto Elite 6D-EXMU Advanced WLED ESP32 LED strip controller RGBIC/ARGB, LAN, USB-C

Detailní popis produktu

Gledopto Elite 6D-EXMU je WLED kontrolér se šesti nezávislými datovými výstupy pro digitální adresovatelné LED pásky. Je postavený na ESP32, z výroby má nahraný firmware WLED a výrobce ho doporučuje pro instalace až do 1600 LED čipů. Z jednoho kontroléru tak lze řídit šest samostatných pásků nebo zón, například celé podsvícení obývacího pokoje, schodiště s jednotlivými větvemi nebo několik polic a vitrín v obchodě.

Jde o nejvýkonnější model řady Elite. Jako jediný podporuje kromě 5, 12 a 24 V také LED systémy 36 a 48 V DC, připojuje se přes Ethernet i Wi-Fi a má vestavěný mikrofon, relé a vyměnitelnou pojistku. Celý systém běží lokálně bez cloudu výrobce. Kontrolér je určený hlavně pro uživatele, kteří znají WLED a stavějí vlastní světelné instalace.

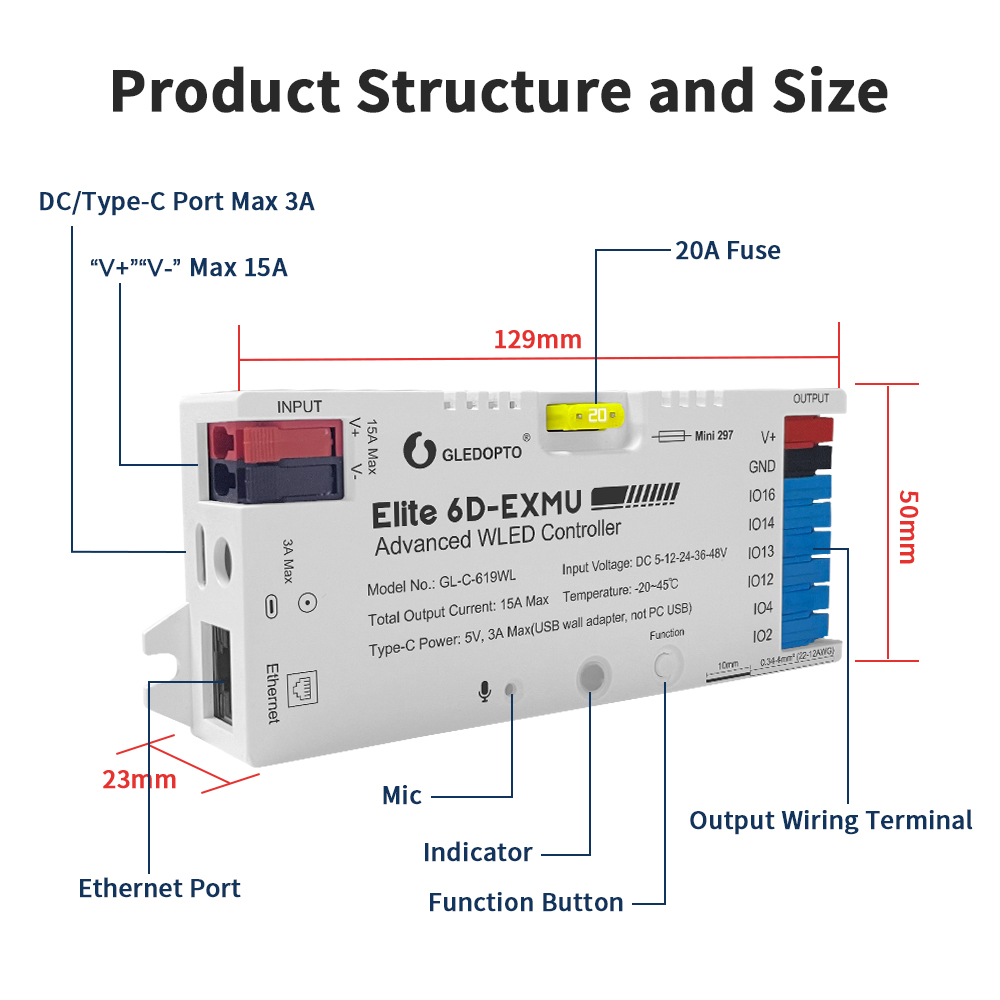

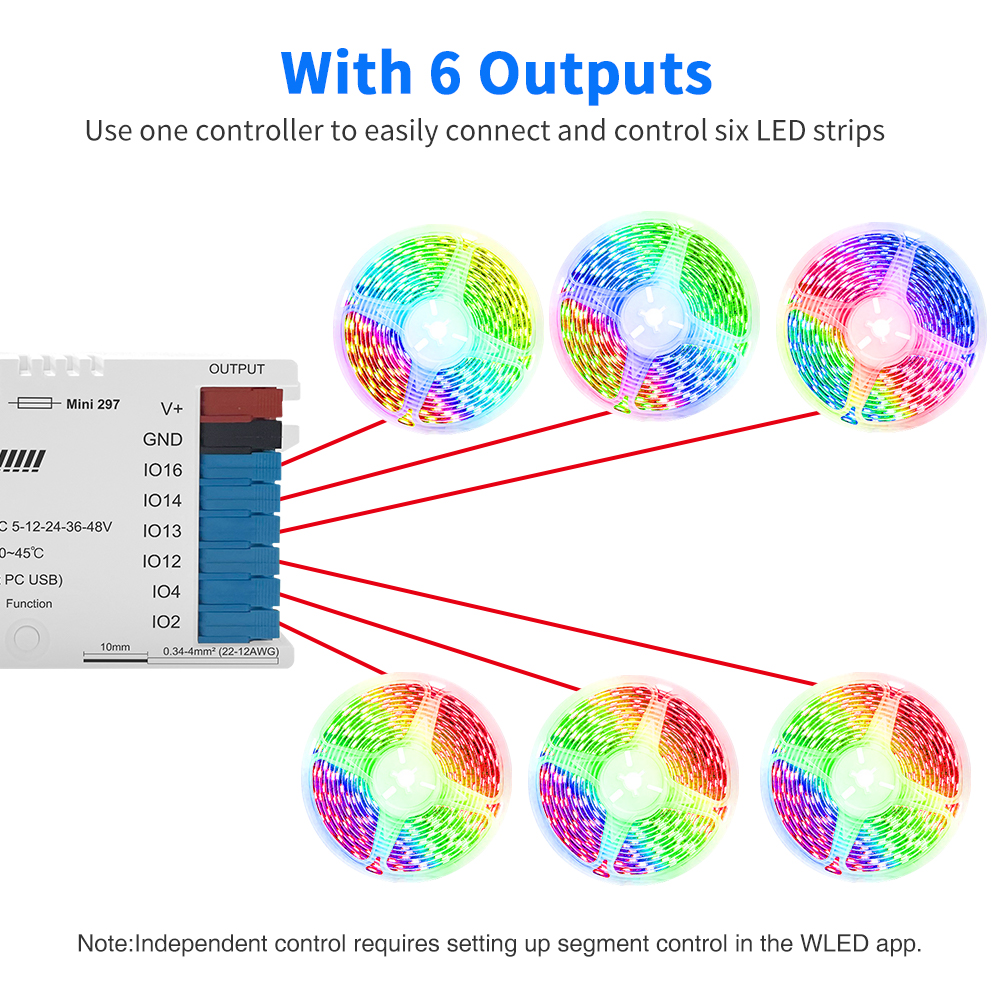

Šest výstupů WLED kontroléru pro adresovatelné pásky

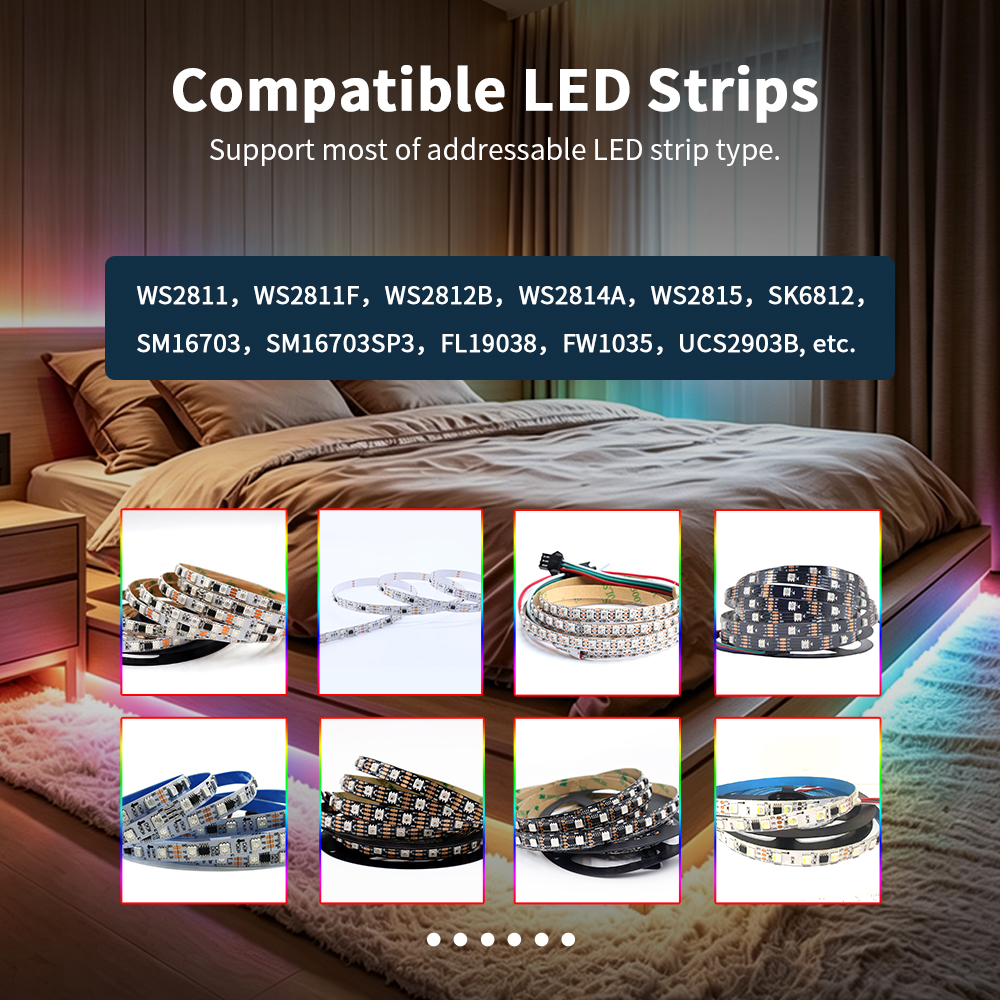

Datové výstupy IO16, IO14, IO13, IO12, IO4 a IO2 posílají signál do pásků, u kterých lze každý pixel řídit samostatně. Ve WLED se každý výstup nastaví s vlastním typem čipu a počtem LED, a pro nezávislé ovládání se pásky rozdělí do segmentů s vlastními barvami a efekty. Více kratších větví místo jednoho dlouhého řetězce má praktickou výhodu: ESP32 obnovuje data paralelně, animace jsou plynulejší a výpadek jedné větve neovlivní ostatní. Kontrolér podporuje čipy WS2811, WS2811F, WS2812B, WS2814A, WS2815, SK6812, SM16703, SM16703SP3, FL1903B, FW1935, UCS2903B a další typy, které WLED umí.

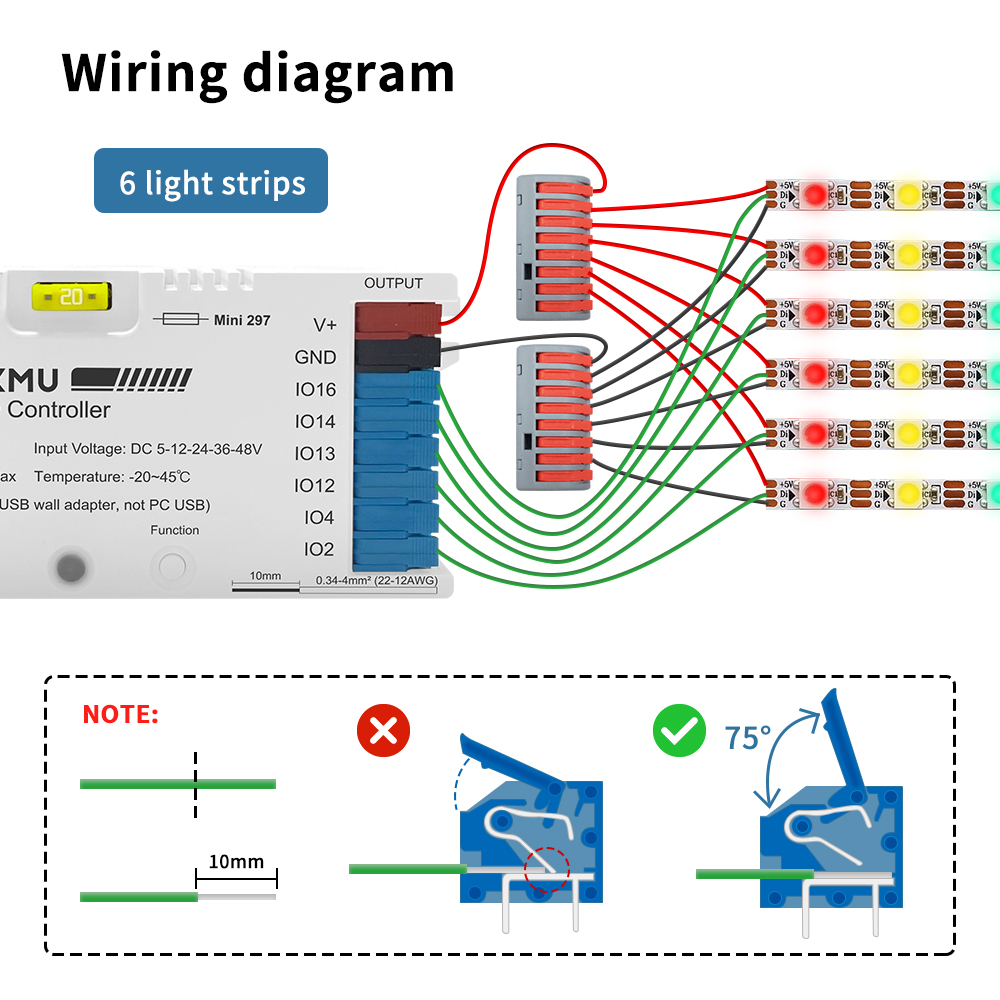

Výstupní svorkovnice má pro všech šest linek společnou dvojici V+ a GND. Napájení se k páskům rozvede pomocí dvou osmipólových rozbočovacích svorek a propojovacích kabelů, které jsou součástí balení: jedna svorka rozvádí V+, druhá GND, a datový vodič každého pásku vede do vlastního výstupu. Vodiče se do svorek kontroléru vkládají s odizolováním 10 mm a páčka se otevírá do úhlu 75°. Pokud je k některému pásku delší přívod, pomůže zesilovač signálu Gledopto pro WLED.

Napájení 5 až 48 V a ochrana pojistkou

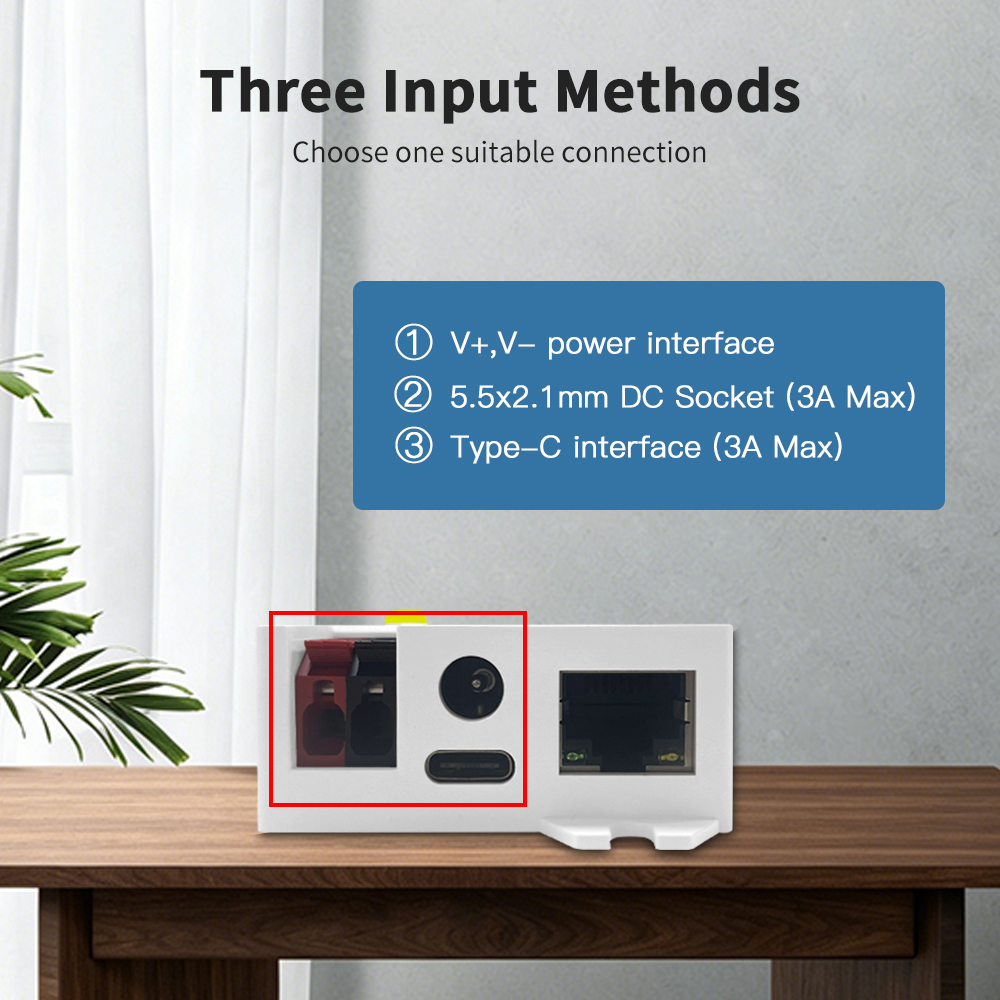

Kontrolér přijímá napájení třemi způsoby. Hlavní cestou jsou vstupní svorky V+ a V- pro napětí 5, 12, 24, 36 nebo 48 V DC s proudem až 15 A. Pro menší zátěž slouží konektor DC 5,5 × 2,1 mm a port USB-C 5 V, oba s maximálním proudem 3 A. USB-C napájejte ze síťového adaptéru, ne z počítače. Napětí zdroje musí odpovídat jmenovitému napětí pásků a jeho výkon celkovému připojenému zatížení.

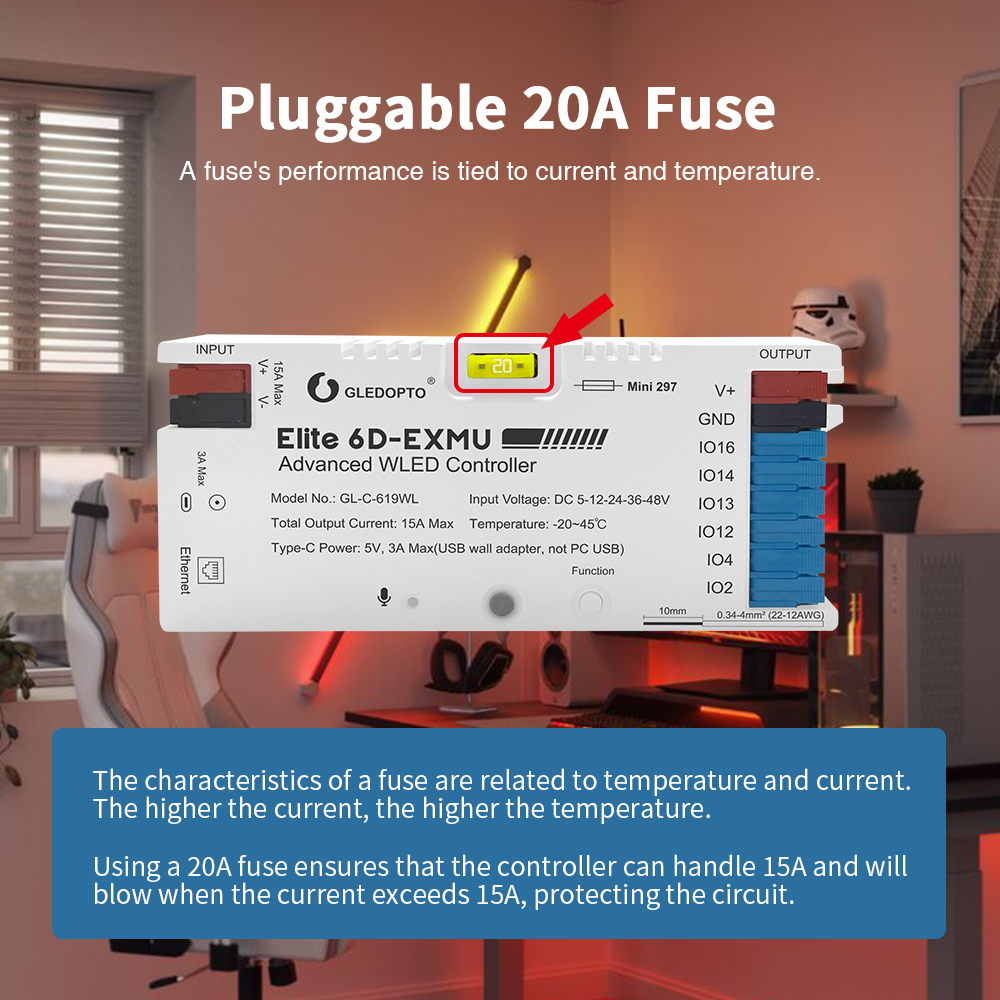

Napájecí okruh chrání vyměnitelná nožová pojistka 20 A typu Mini 297. Vypínací charakteristika pojistky závisí na proudu a teplotě, proto je zvolena hodnota 20 A: kontrolér tak bezpečně snese trvalý proud 15 A a pojistka přeruší obvod až při jeho překročení. Při poruše se pojistka vymění bez otevírání krabičky, náhradní pojistka 5 A je v balení.

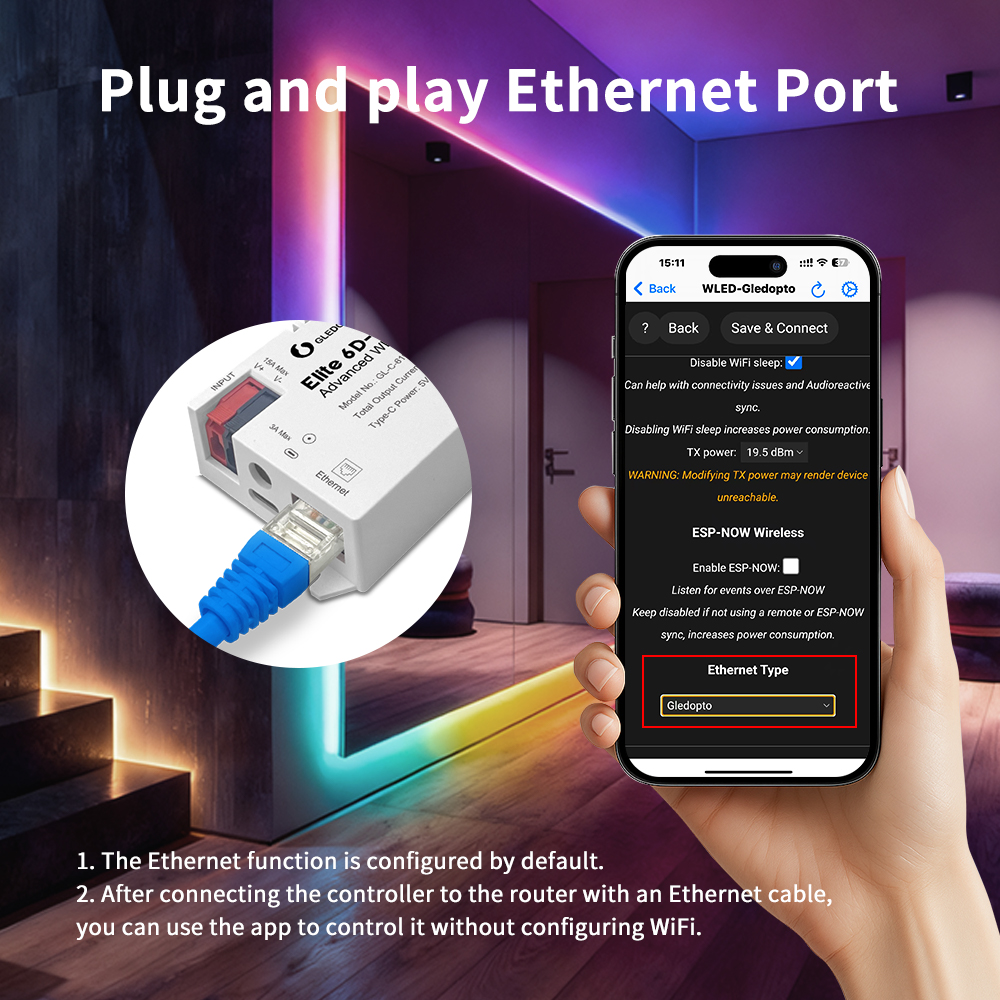

Ethernet i Wi-Fi

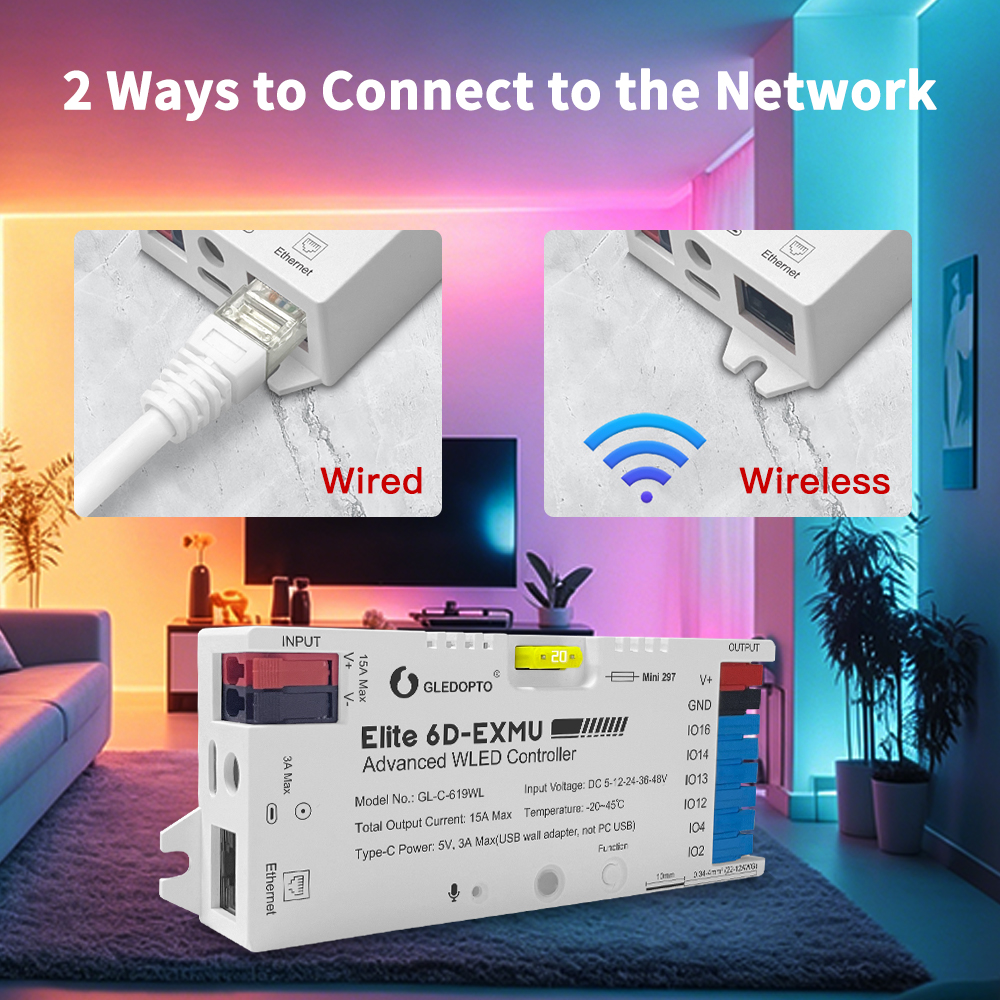

Ethernet je ve WLED nastavený z výroby. Po připojení kabelem k routeru je kontrolér dostupný v místní síti bez konfigurace Wi-Fi. U šestikanálové instalace se 1600 LED je kabelové připojení výhodné, protože zajišťuje stabilní přenos a nezatěžuje domácí Wi-Fi. Bez kabelu pracuje kontrolér přes Wi-Fi a pro první nastavení vytvoří přístupový bod WLED-AP.

Ovládání přes aplikaci, prohlížeč a dálkový ovladač

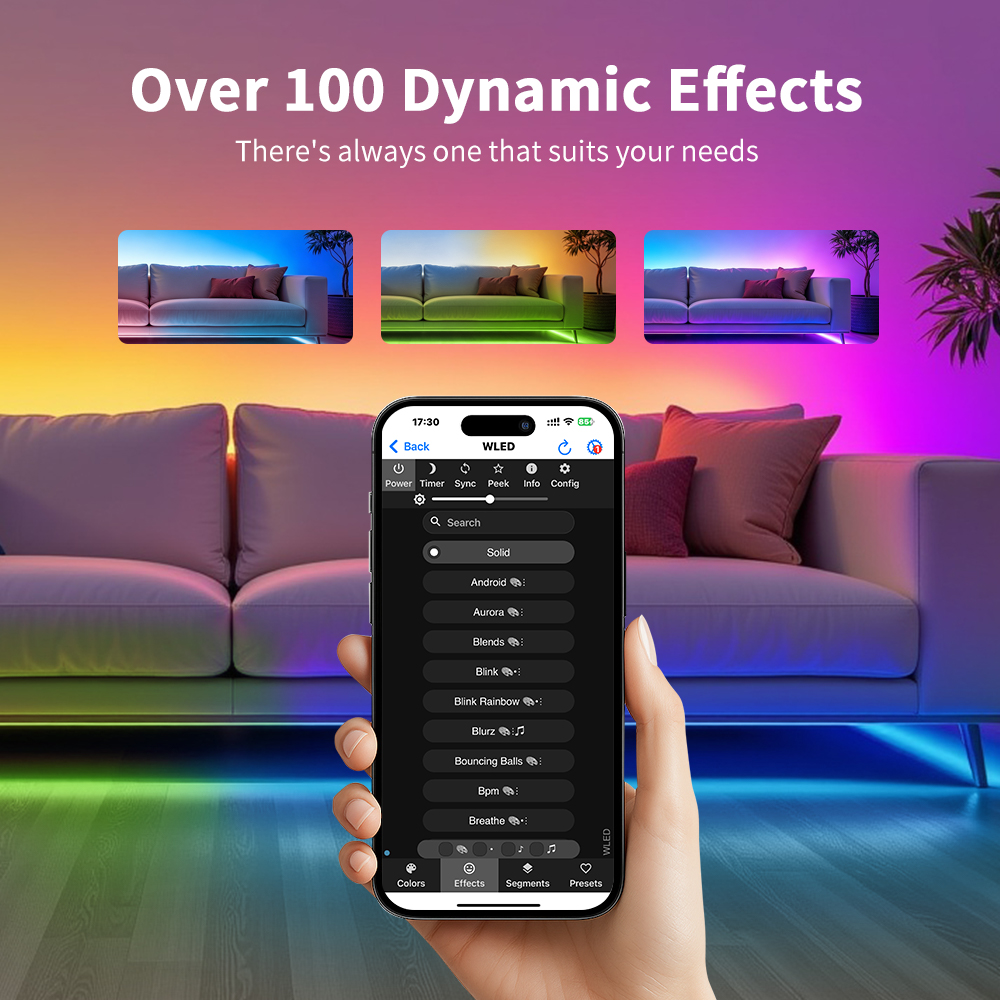

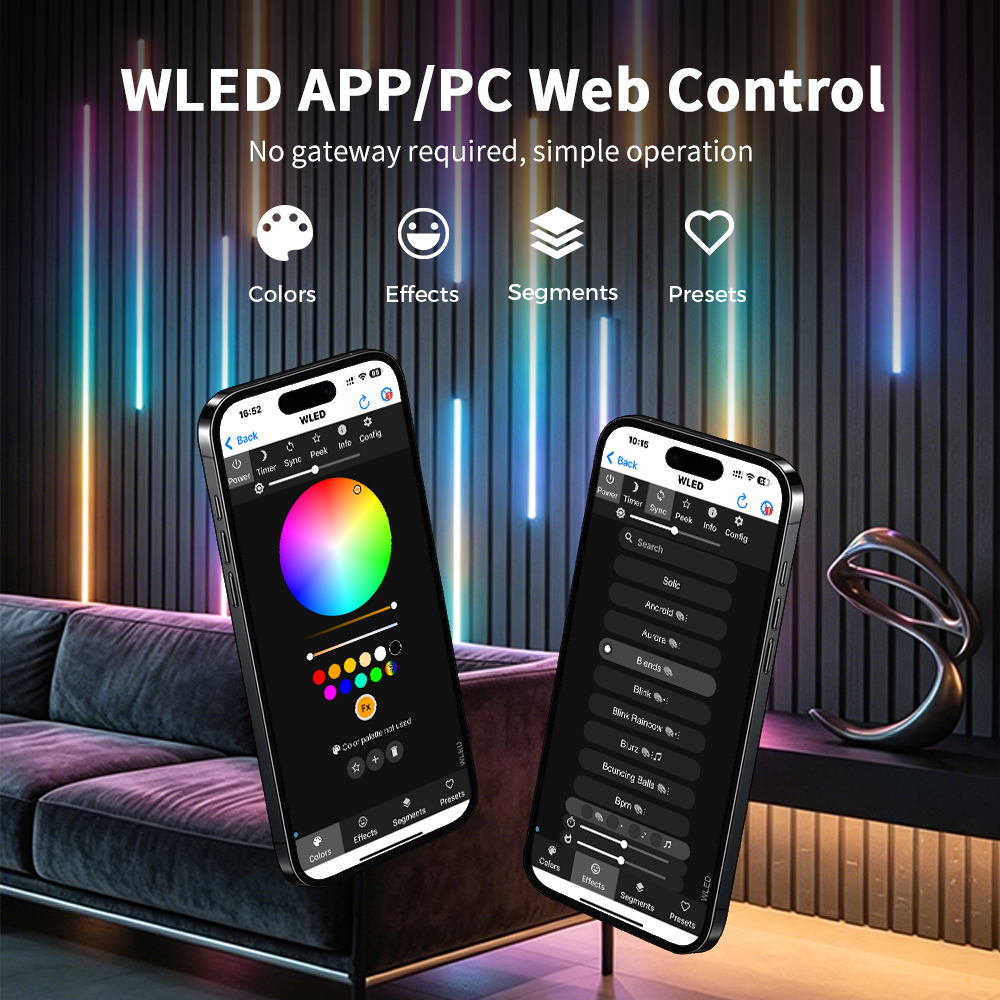

Kontrolér se ovládá přes webové rozhraní WLED z prohlížeče nebo aplikaci WLED, bez brány a bez cloudu. K dispozici jsou barvy, jas, přes 100 dynamických efektů, segmenty a předvolby. Díky otevřeným rozhraním WLED se kontrolér integruje do Home Assistant a dalších systémů chytré domácnosti, které WLED podporují.

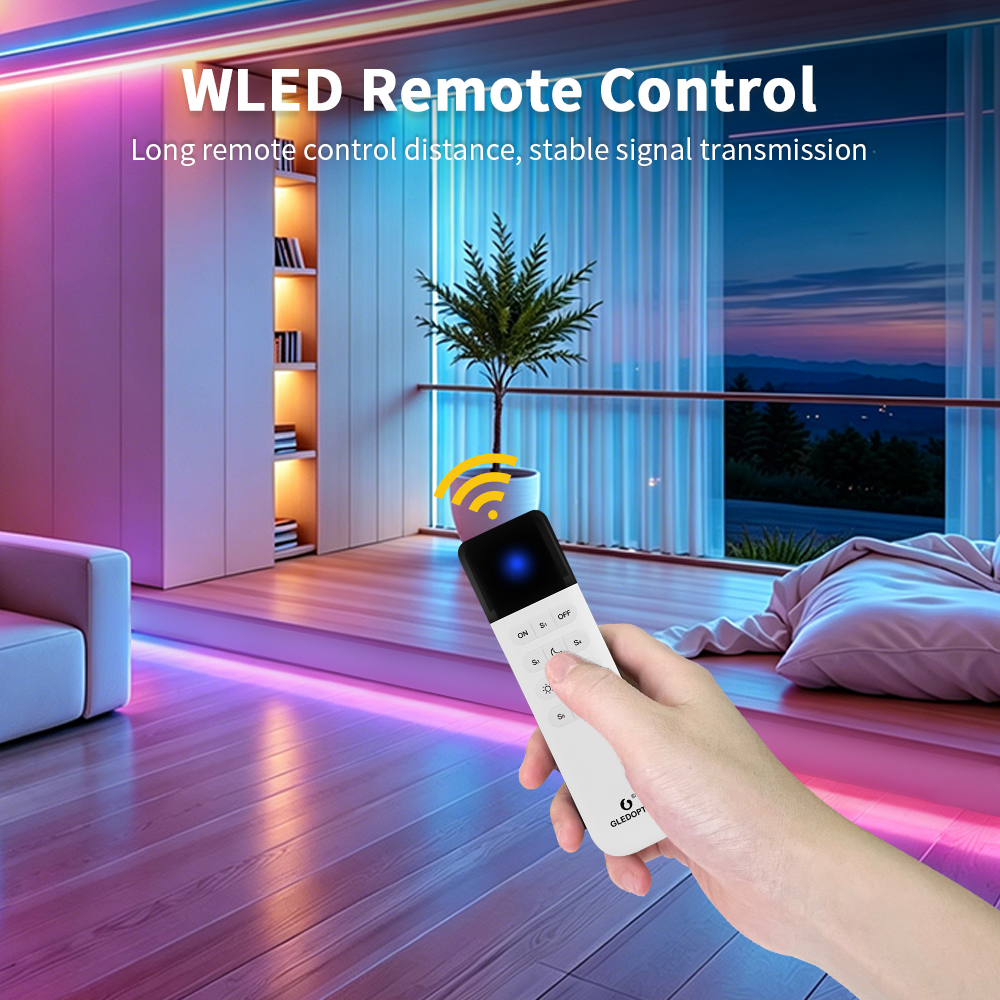

Pro ovládání bez telefonu lze doplnit dálkový ovladač Gledopto pro WLED s 12 tlačítky. Komunikuje s kontrolérem přímo, zapíná a vypíná světlo, reguluje jas a vyvolává předvolby uložené ve WLED. Hodí se pro členy domácnosti, kteří nechtějí ovládat světlo přes aplikaci.

Mikrofon, relé a tlačítko Function

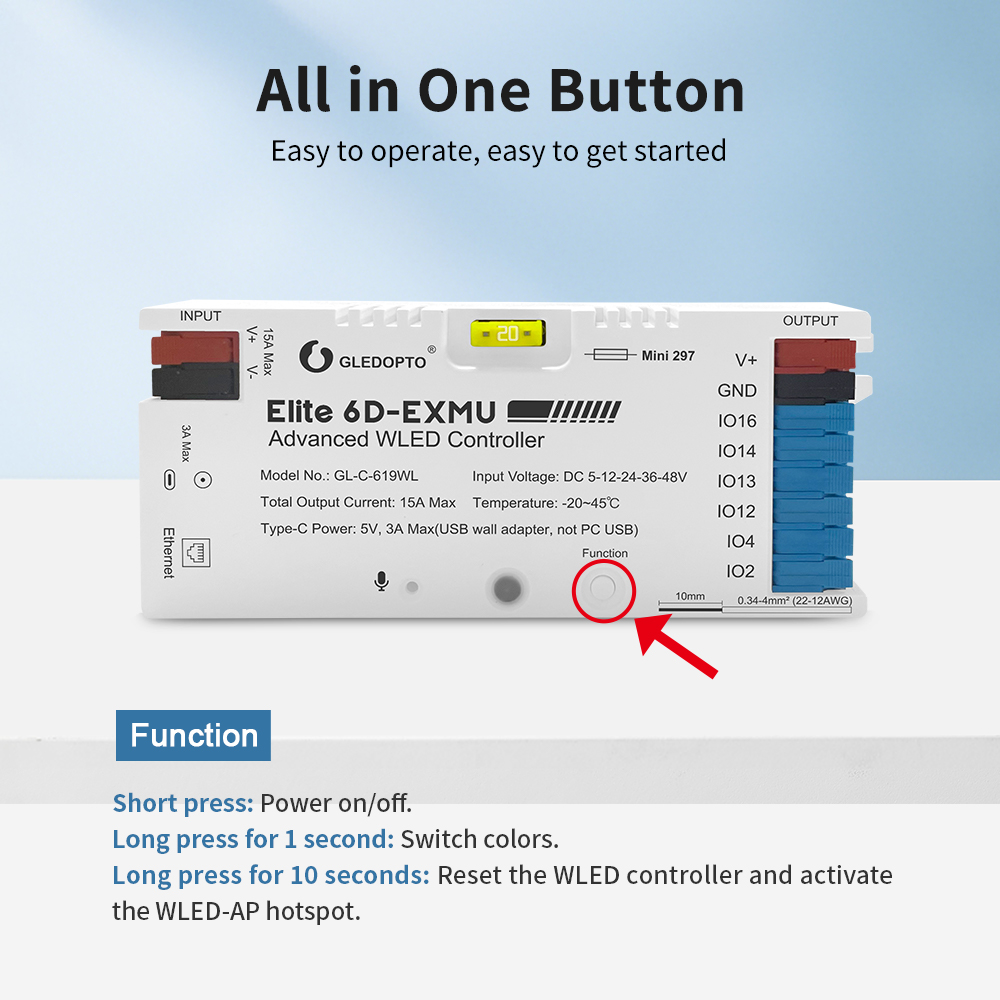

Vestavěný mikrofon PDM využívá funkci AudioReactive ve WLED. Snímá zvuk v místnosti a efekty mění barvy a pohyb v rytmu hudby. Funkci je nutné povolit v nastavení WLED a kontrolér poté restartovat. Relé na GPIO18 s invertovaným ovládáním je z výroby nastavené a lze ho využít k odpojení napájení pásků při vypnutí světla, čímž odpadne klidová spotřeba čipů. Tlačítko Function krátkým stiskem zapíná a vypíná, podržením 1 sekundu přepíná barvy a podržením 10 sekund resetuje kontrolér a znovu aktivuje přístupový bod WLED-AP.

Pokud vám stačí čtyři zóny, zvolte Gledopto Elite 4D-EXMU. Pro kombinaci digitálního pásku s bílým PWM osvětlením je určen Gledopto Elite 1D2P-EXMU.

Časté dotazy

Kolik LED zvládne kontrolér Elite 6D-EXMU?
Výrobce ho doporučuje pro instalace až do 1600 LED čipů rozdělených do šesti výstupů. Celkový výstupní proud všech pásků je omezen na 15 A.

Mohu připojit pásky 36 V nebo 48 V?
Ano, kontrolér podporuje LED systémy 5, 12, 24, 36 a 48 V DC. Napětí napájecího zdroje musí odpovídat napětí pásků.

Jak připojím napájení k šesti páskům?
Výstup V+ a GND rozveďte pomocí dvou osmipólových svorek z balení. Datový vodič každého pásku připojte na vlastní výstup IO16, IO14, IO13, IO12, IO4 nebo IO2.

Jak zapnu efekty reagující na hudbu?
V nastavení WLED povolte funkci AudioReactive pro vestavěný mikrofon PDM a kontrolér restartujte. Poté jsou k dispozici efekty reagující na zvuk.

Technické parametry

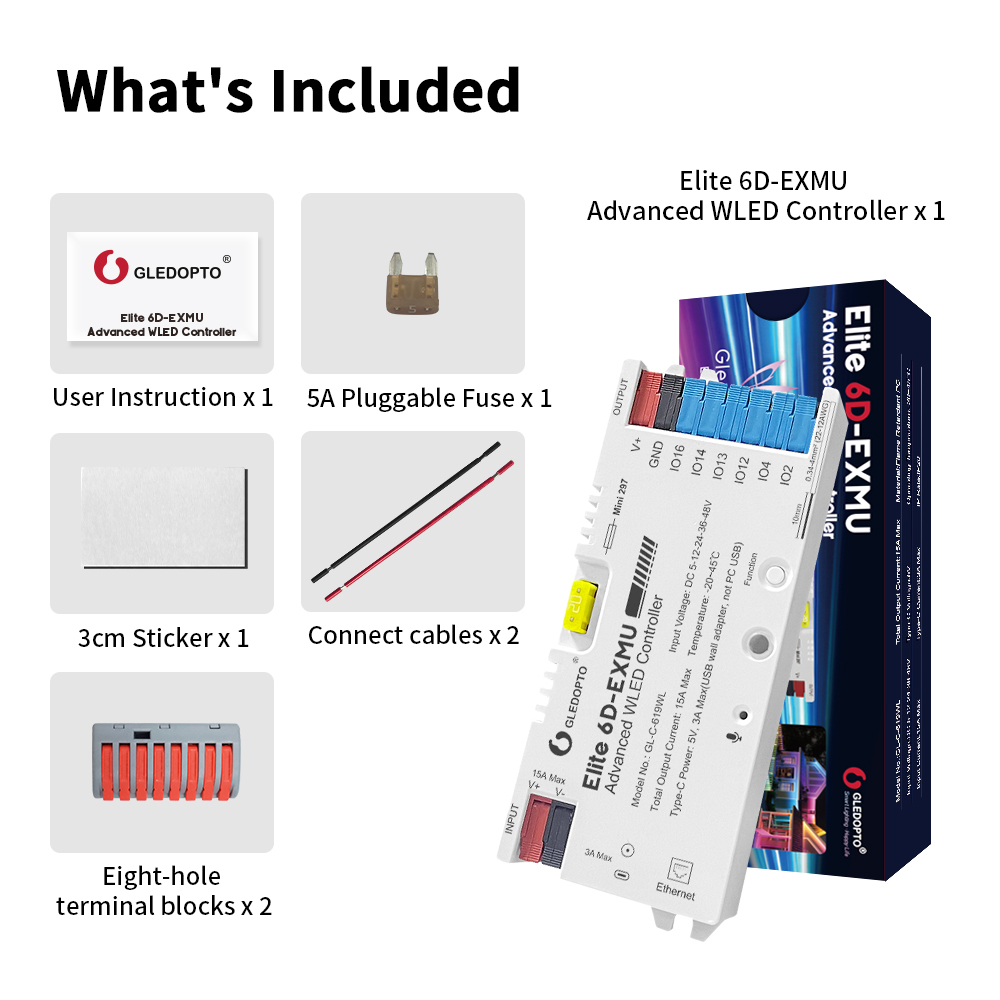

Obsah balení

• kontrolér Gledopto Elite 6D-EXMU
• 2× osmipólová rozbočovací svorka
• 2× propojovací kabel
• náhradní zásuvná pojistka 5 A
• samolepka 3 cm
• návod k použití
